起重吊装用带直柄连接段弯钩结构

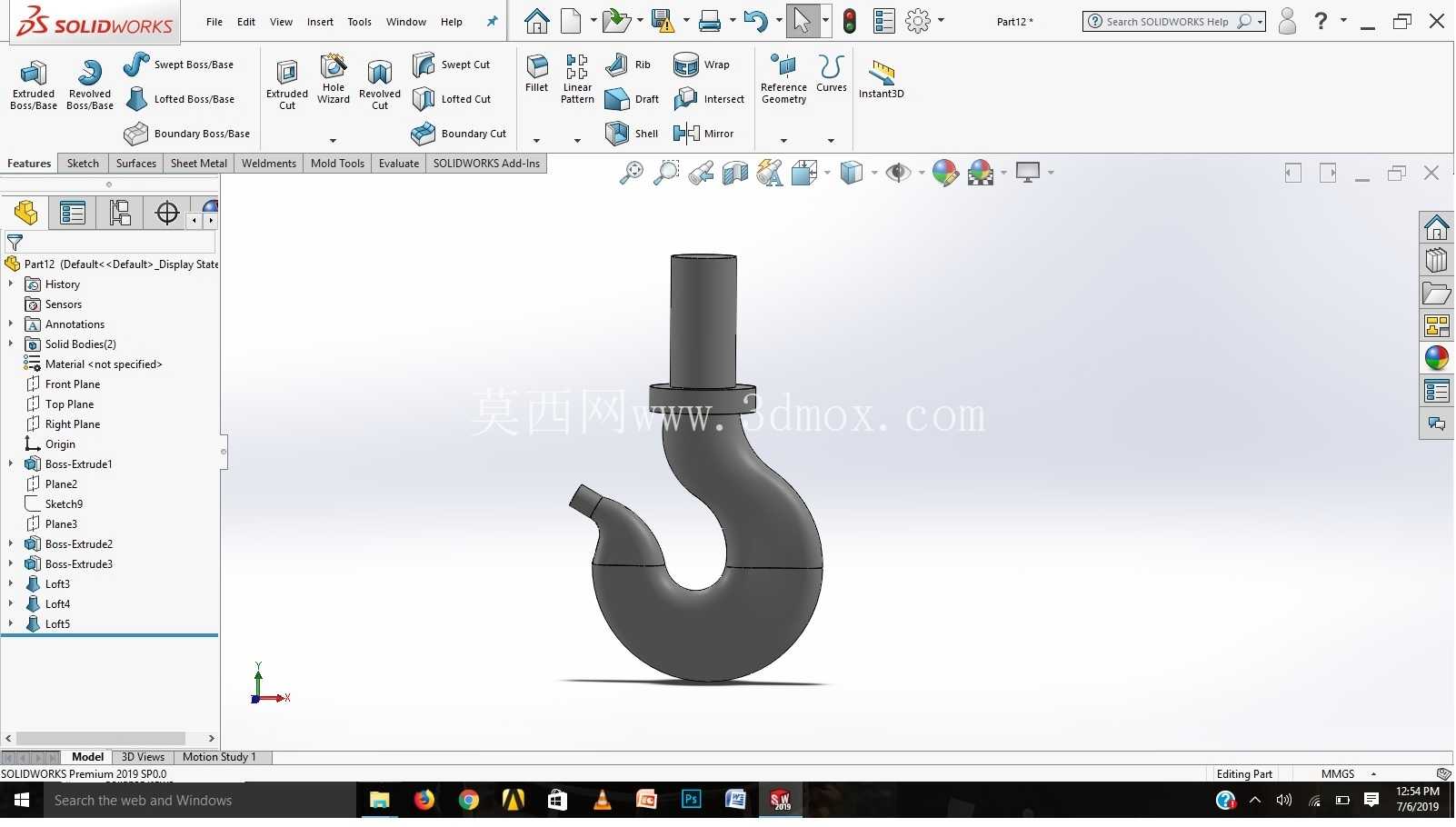

　　在车间物料转运、轻型设备吊装、工装夹具挂装这类常规作业场景里，这类直柄式弯钩是出现频率极高的末端吊具构件，不同于大吨位起重作业使用的带保险卡的重型吊钩，这款结构更偏向中小载荷的日常吊装需求，适配车间内行车、电动葫芦、手动葫芦的末端挂接，也可作为小型起重设备、工装吊架的配套受力构件使用。从结构设计逻辑来看，整个构件分为三个功能段，最上方的直柄段是安装连接段，采用等直径圆柱结构，表面预留了环形定位凸台，安装时可直接插入配套的吊具连接座内，凸台抵靠连接座端面完成轴向定位，不需要额外加工定位台阶，降低了配合件的加工难度，直柄段的直径与凸台外径的尺寸差控制在合理范围，既保证定位面有足够的接触面积分散压应力，也不会因为凸台过大增加不必要的材料消耗。

　　中间的过渡段采用平滑的大曲率弧面衔接直柄与下方钩体，没有出现直角转折的应力集中结构，所有曲面衔接处都做了连续的圆角过渡，避免起重作业时载荷反复作用下在转折位置产生疲劳裂纹，这部分的壁厚从直柄段往下逐渐平滑增加，匹配钩体受力时的弯矩分布规律，让应力在整个过渡段均匀传递，不会出现局部应力峰值过高的问题。下方的钩体是核心承载段，钩身的弯曲弧度经过受力校核，钩尖位置做了向内收的小角度弯折，既可以方便挂入吊环、吊装带的吊耳内，也能在吊装过程中减少吊具从钩口滑脱的风险，钩身的截面采用近似椭圆的圆滑截面，没有尖锐棱边，挂接柔性吊装带时不会割伤带体纤维，挂接金属吊环时也能减少接触位置的应力集中，避免吊环被局部压损。

　　从安装边界来看，直柄段的长度设计考虑了常规连接座的安装深度，插入连接座后可以通过横向销钉或者顶丝完成周向固定，不需要额外加工键槽，安装拆卸都比较便捷，整个钩体的最大外轮廓尺寸控制得比较紧凑，在狭小的吊装空间内也能灵活操作，不会因为钩体过大无法伸入挂接位置。实际使用中，这类吊钩的额定载荷匹配中小吨位的起升设备，钩身内侧的承载面做了等曲率设计，挂接不同直径的吊环、吊索时都能保证足够的接触面积，避免局部压强过大导致构件变形，钩尖的上扬角度经过反复调整，角度过小容易脱钩，角度过大则会增加挂接吊具时的操作难度，最终的角度刚好平衡了防脱性能和操作便捷性，日常维护时只需要定期检查过渡段和钩身弯曲位置是否有裂纹、明显变形即可，不需要复杂的保养流程。

　　建模过程中所有曲面都采用连续相切的构建方式，没有出现曲面褶皱、曲率突变的问题，后续如果需要做有限元受力分析，可以直接导入仿真软件划分网格，不需要额外修补几何，直柄段的圆柱面保证了足够的形位公差，安装后不会出现偏斜，保证起吊时载荷沿吊钩轴线方向传递，避免产生附加弯矩影响使用寿命。
