集成IC发动机活塞气缸的鼓风机结构设计

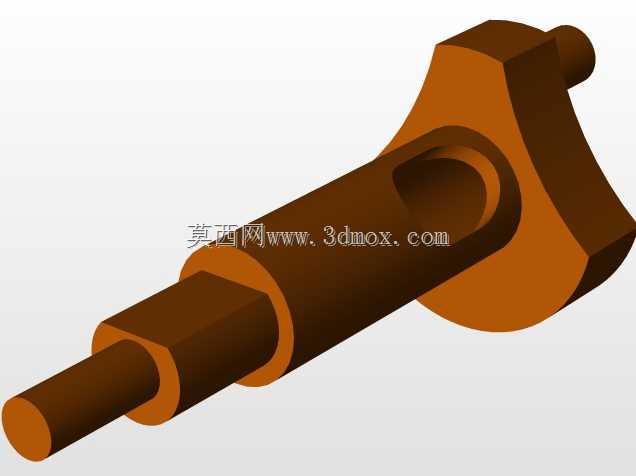

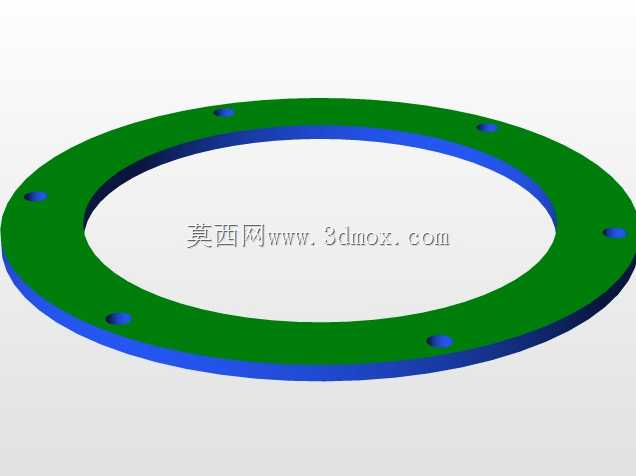

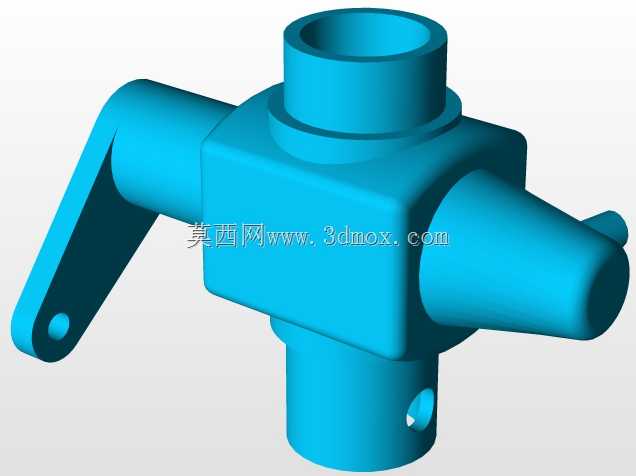

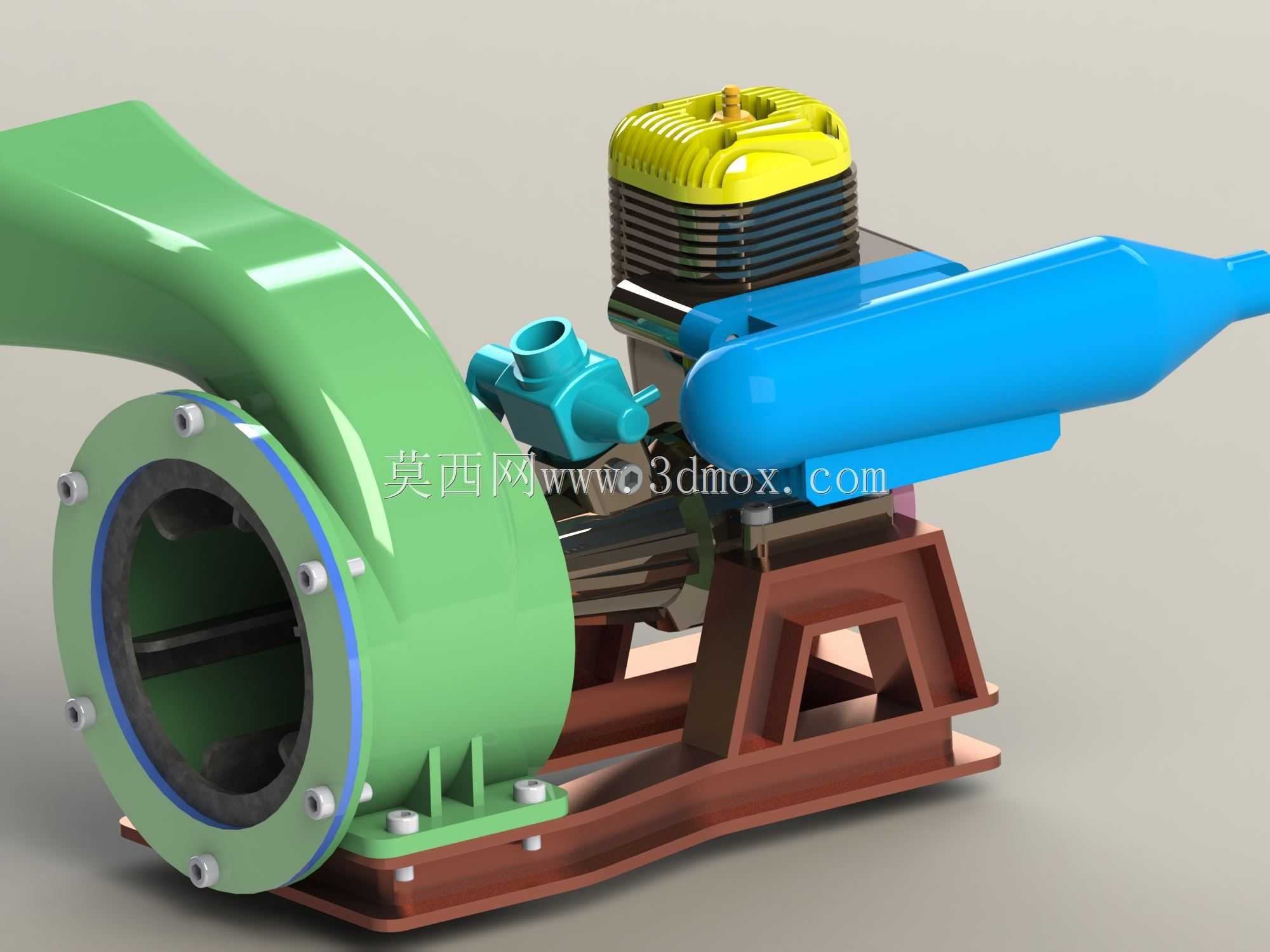

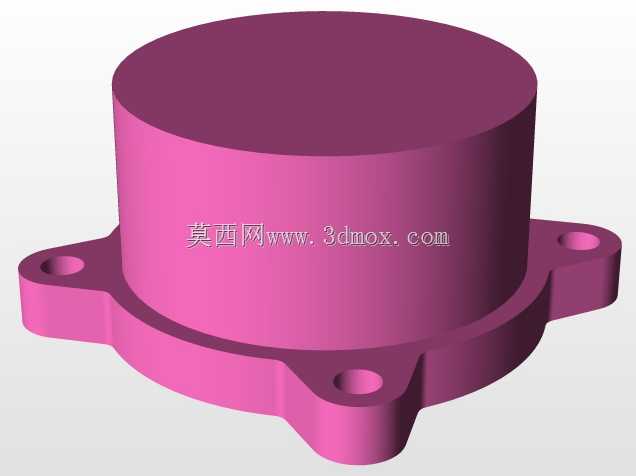

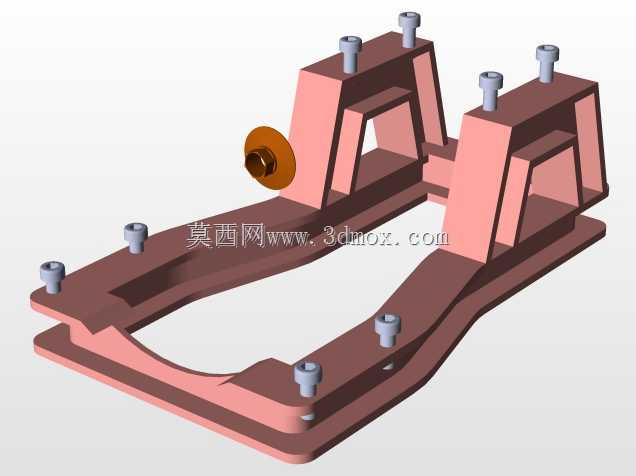

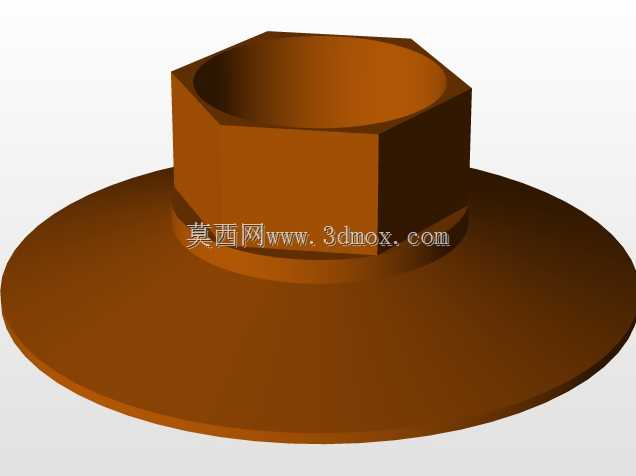

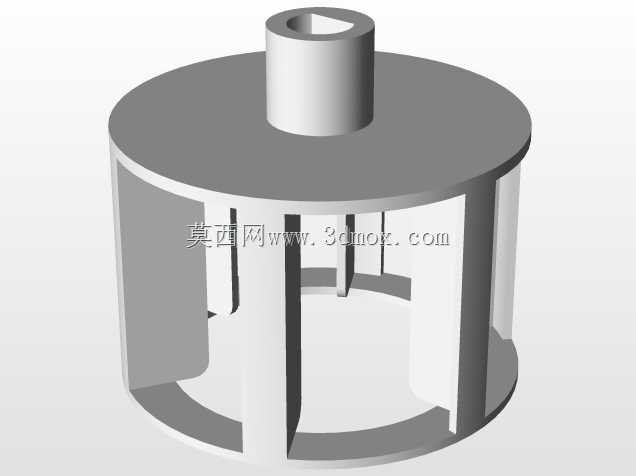

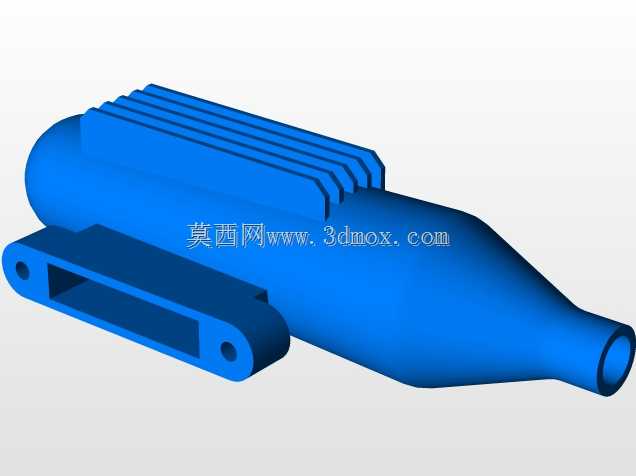

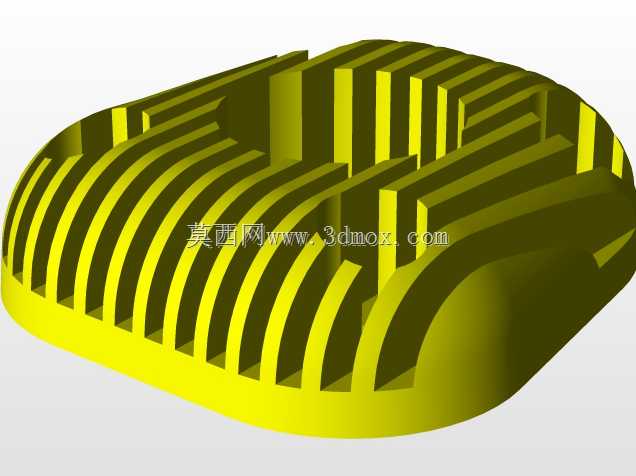

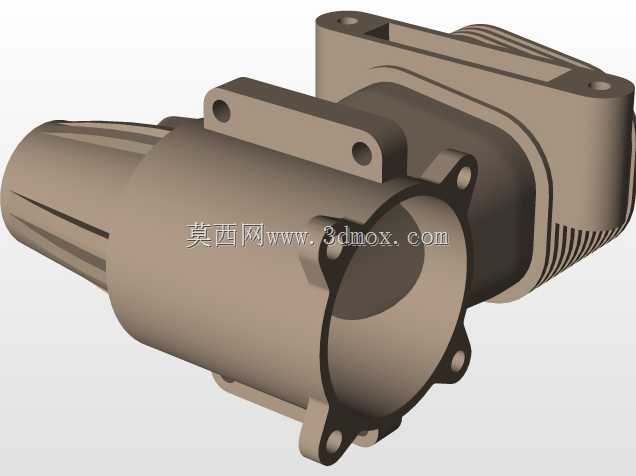

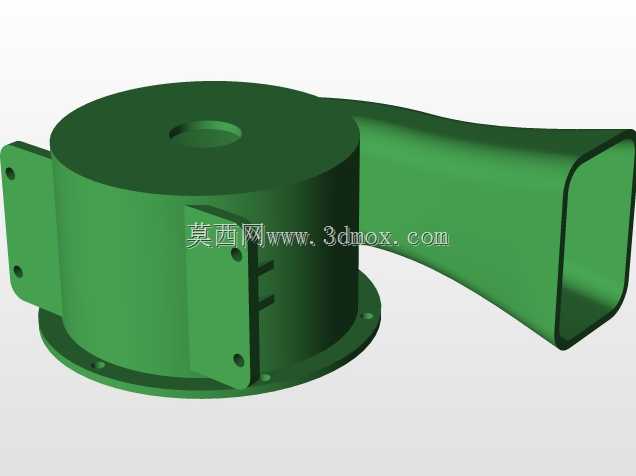

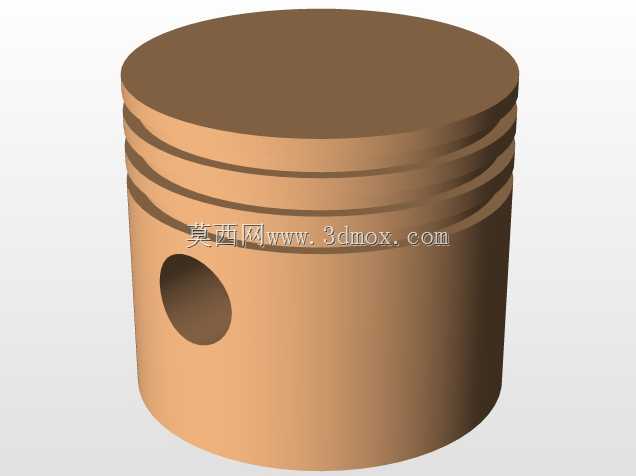

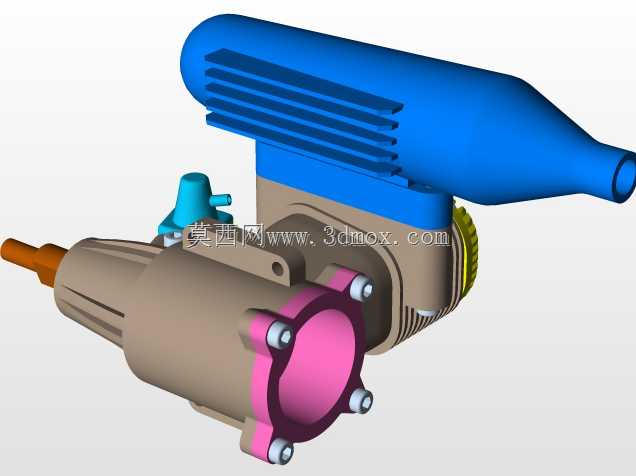

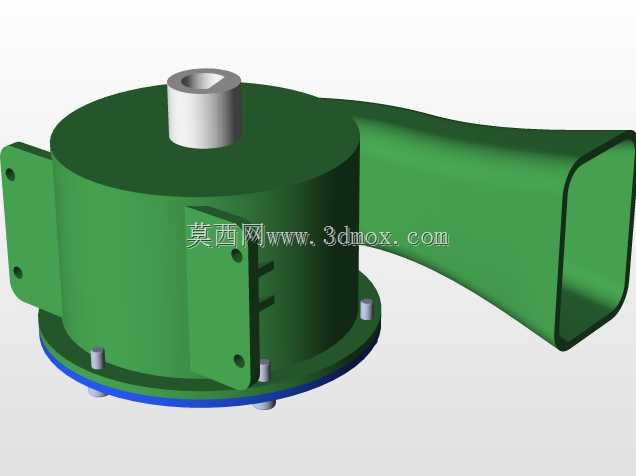

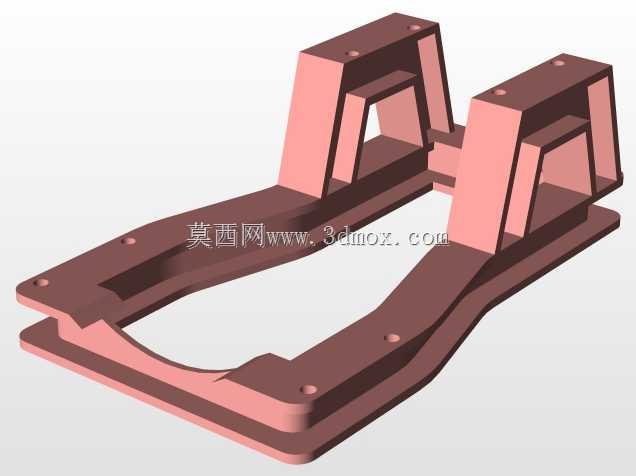

这款集成IC发动机活塞与气缸结构的鼓风机，主要面向无外接电源的野外作业、小型应急送风、农林作业吹扫等场景设计，区别于常规电动鼓风机，其自带内燃动力单元，无需依赖电网供电即可独立运行，可适配山林防火余火吹扫、户外小型设备通风散热、道路落叶清理、小型工程散料吹扫等多种无供电条件下的作业需求。从功能特性来看，该设备将二冲程内燃动力单元与离心式鼓风蜗壳直接集成，动力输出端直接连接风轮，省去了额外的传动连接结构，既降低了动力传输过程的损耗，也缩小了整机的整体体积，蜗壳采用大曲率变径流道设计，进风口设置带密封胶圈的法兰连接结构，可根据作业需求对接不同口径的送风软管，出风口延伸出定向导流管，能够将高速气流精准导向作业区域，避免气流无序扩散损失风压。设计过程中，首先考虑的是动力单元与鼓风结构的安装同轴度，活塞气缸组件的输出轴与风轮转轴采用同轴直连设计，安装底座采用一体式铸钢支撑结构，预留了四个对称的减震安装位，可适配不同的手持支架或者移动小推车安装需求，安装边界上，整机横向最大尺寸不超过450mm，纵向高度控制在300mm以内，蜗壳进风口法兰的安装孔位采用均布6孔设计，孔距符合常规小型风机的对接标准，可直接替换同功率等级的常规离心风机，无需额外改造安装接口。结构细节上，动力单元的散热鳍片直接暴露在设备上部，设备运行时风轮产生的负压会带动部分气流流经散热鳍片区域，顺带带走动力单元工作产生的热量，无需额外设置独立的散热风扇，简化了整机结构。油箱采用侧置布局，与高温的气缸区域预留了足够的隔热间隙，避免燃油受热出现气阻问题，油门控制结构集成在导流管下方的握持区域，操作人员可在握持设备的同时直接调整动力输出大小，匹配不同作业场景下的风压风量需求。蜗壳与底座之间采用螺栓加定位销的连接方式，后期维护拆解时可快速分离风轮与动力单元，无需整体拆卸设备即可完成活塞积碳清理、风轮动平衡校正等常规维护操作，进风口位置设置了可拆卸的防护网，可避免大尺寸杂物被吸入蜗壳打伤风轮叶片，同时防护网的网孔尺寸经过测算，不会对进风效率产生明显影响。
