Viper电机驱动自动垃圾卸载装置结构设计

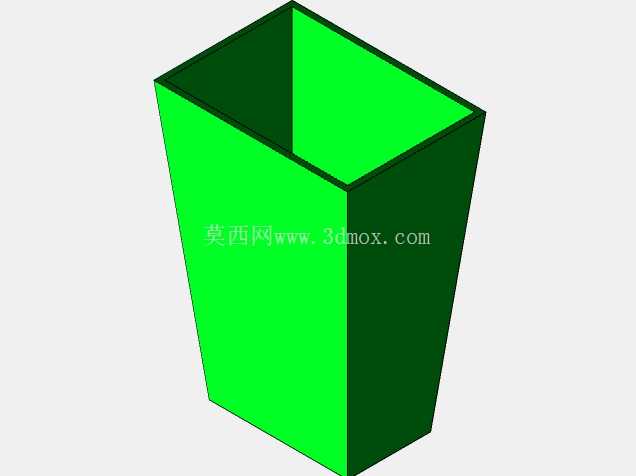

　　在环卫作业、厂区固废收集、商业综合体垃圾转运场景中，传统人工倾倒垃圾箱的作业模式存在劳动强度大、卸料效率低、易产生遗撒污染等痛点，这款带Viper电机驱动的自动垃圾卸载结构，正是针对这类场景的作业痛点完成的结构设计。从实际作业需求出发，该装置核心承载主体为大容积敞口式料仓结构，料仓整体采用倾斜式侧壁设计，内壁做平滑过渡处理，避免垃圾在仓内卡滞挂壁，卸料过程中依靠重力自然滑落，无需额外设置仓壁振动辅助结构，减少故障点。料仓前端设置铰接式卸料门结构，门体与仓体之间采用耐磨铰链连接，配合侧边的联动锁止机构，在装载运输状态下可实现门体的可靠锁止，避免垃圾泄漏，当卸料动作触发时，锁止机构随举升动作同步解锁，无需额外配置独立的门锁驱动单元，简化了控制逻辑与部件数量。

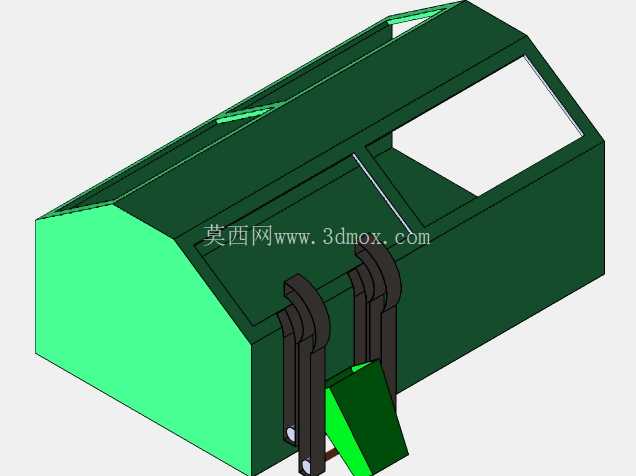

　　驱动端采用Viper电机作为动力源，电机输出端连接减速增扭结构，带动两侧对称布置的连杆举升机构动作，举升臂采用厚壁钣金折弯成型，铰接点位配置自润滑衬套，可适应户外多尘、潮湿的作业环境，降低日常维护频次。两侧举升臂的同步性通过连杆机构的几何尺寸公差保证，设计过程中对各铰接点的运动轨迹做了完整的运动仿真校核，确保举升过程中料仓运行平稳无卡滞，最大举升角度可达到45度，满足不同堆积密度垃圾的完全卸料需求，不会出现仓内残留的情况。

　　从安装边界来看，该装置整体采用模块化设计，底部设置标准化安装接口，可直接匹配现有主流的垃圾转运车、厂区固定垃圾收集站的安装位，不需要对原有承载平台做大规模改造，替换适配成本较低。料仓的外形尺寸充分考虑了常规垃圾转运通道的通行宽度限制，整体宽度控制在1.2米范围内，长度1.8米，满载状态下整体重心位于安装支撑面的中心区域，举升过程中重心偏移量控制在安全范围内，不会出现侧倾风险。设计过程中对料仓的承载能力做了有限元校核，仓体侧壁、底部承托结构在满载120kg生活垃圾的工况下，最大变形量小于1.5mm，应力分布远低于材料屈服强度，可满足长期反复装载、卸料的疲劳强度要求。

　　不同于传统的液压驱动卸料结构，该装置采用电机直驱连杆的方案，不存在液压油泄漏污染环境的风险，更适合对卫生要求较高的商业区域、食品加工厂区的垃圾收集作业。整套结构的运动部件全部做了防尘密封处理，铰接位置预留润滑脂加注口，日常维护仅需定期加注润滑脂即可，运维难度低。在安全防护设计上，举升机构的运动行程两端设置机械限位块，同时电机内置过流保护功能，当举升过程中遇到异物卡滞时，电机可自动停止输出，避免结构过载损坏。料仓的边角位置全部做圆角过渡处理，避免作业过程中尖锐边角划伤操作人员，符合环卫设备的安全设计规范。

　　实际作业过程中，操作人员仅需触发启动信号，整套卸料动作即可自动完成：首先锁止机构解锁，随后举升臂带动料仓缓慢抬升，当料仓达到预设卸料角度后停留2秒，待仓内垃圾完全滑落，再驱动料仓平稳回落至初始位置，锁止机构自动复位锁死，整个作业循环耗时不超过15秒，相比人工卸料效率提升60%以上，同时可避免人工倾倒过程中垃圾飞溅、人员腰部损伤等问题。该结构可根据实际使用需求调整料仓容积与举升驱动力度，适配不同规模的垃圾收集点位使用，不管是小型商用垃圾桶的自动卸载改造，还是中型垃圾收集站的固定卸料装置，都可以通过调整连杆尺寸、电机功率参数快速衍生适配，结构通用性较强。
