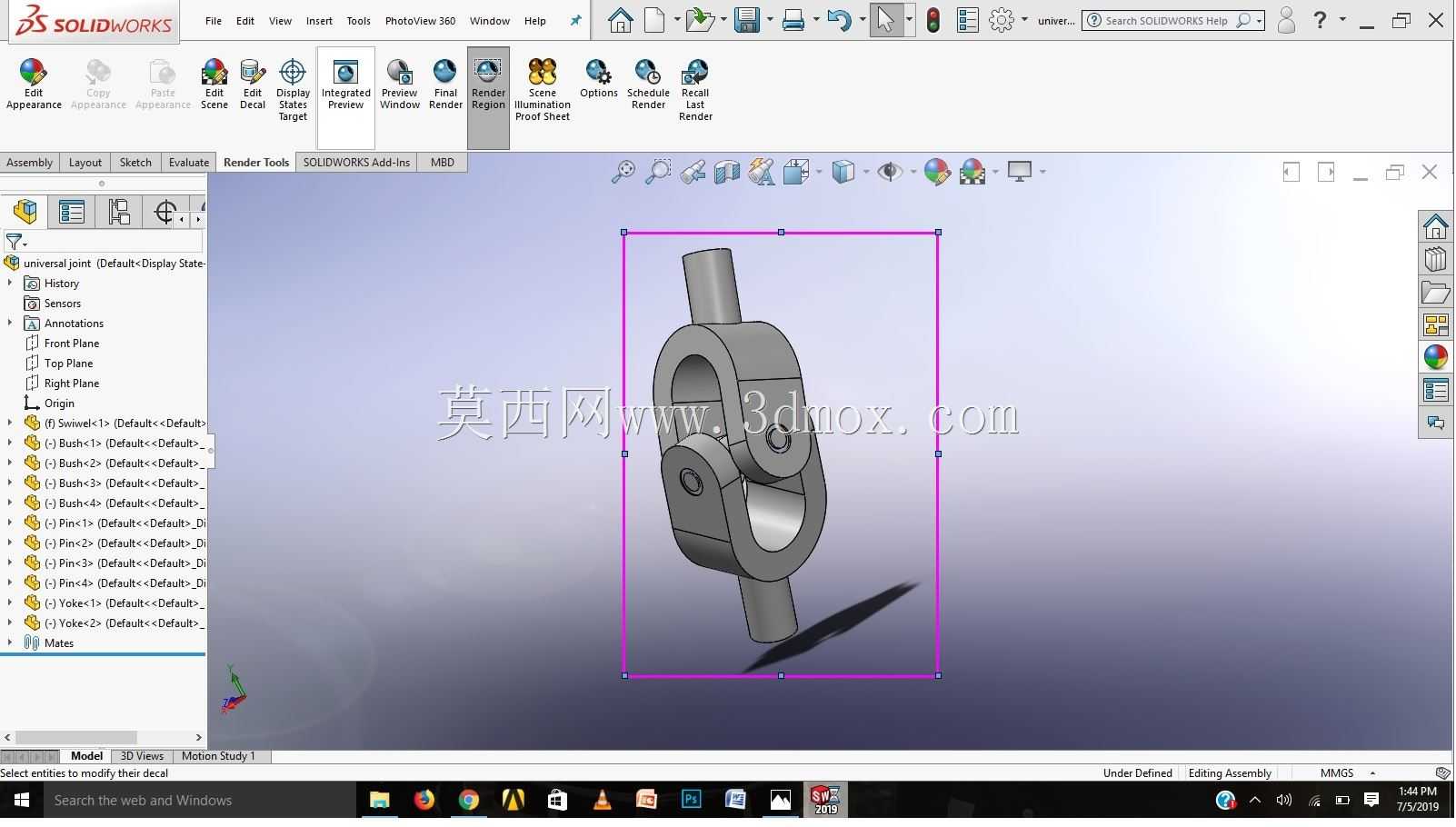

十字轴式角轴传动万向节结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295778

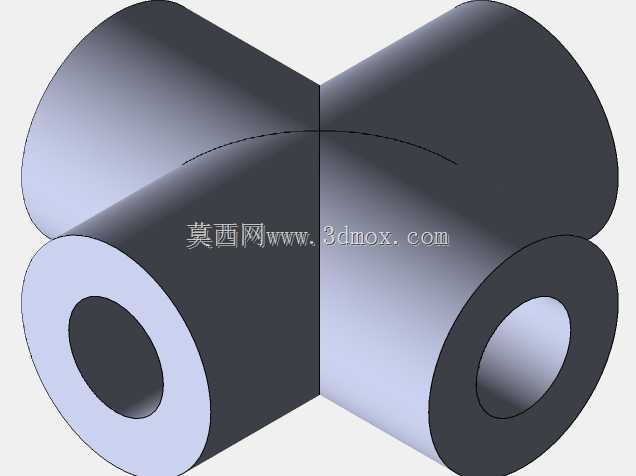

  • 十字轴式角轴传动万向节结构设计

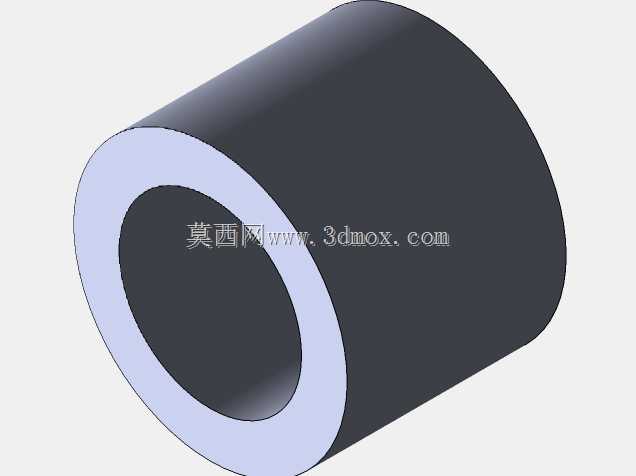

  • 十字轴式角轴传动万向节结构设计
  • 十字轴式角轴传动万向节结构设计

在各类需要变角度传递扭矩的传动链路中,这类十字轴式万向节是应用范围极广的核心连接件,它能够在两根轴线不共线、存在动态夹角偏移的工况下,持续稳定地传递旋转动力,补偿传动过程中因安装误差、机架形变、部件相对位移带来的轴线偏差,避免刚性连接带来的轴系憋劲、轴承过载、轴件断裂等故障。

从实际应用场景来看,这类万向节既可以用在中小功率的轻工输送设备、纺织机械、包装生产线的传动端,也能适配机床进给机构、农用机具、小型工程机械的动力传输环节,尤其是在两轴安装位置存在空间角度差、运行过程中轴间夹角会随部件动作发生小幅变化的场合,它的自适应补偿特性是刚性联轴器无法替代的。

从结构设计逻辑来看,该万向节采用分体式叉架配合十字销轴的经典结构,两个叉形接头分别对接主动轴与从动轴,十字轴作为中间铰接件,允许两个叉架分别绕十字轴的两个垂直轴线做一定角度的摆动,从而实现角向偏移下的动力传递。设计时需要重点关注叉架的受力截面,叉架的耳部是扭矩传递的主要承载位置,需要匹配传递扭矩的大小做足够的厚度加强,避免交变载荷下出现耳部断裂;十字轴与叉架的铰接位置预留了合理的配合间隙,既保证转动灵活无卡滞,又不会因间隙过大造成传动回程差过大,影响传动精度。

在安装边界方面,该万向节的两端轴头采用等直径圆柱轴结构,可直接对接带键槽的轴套或者联轴器,安装时需要注意两轴的最大工作夹角不能超过结构允许的摆角范围,若摆角过大会造成十字轴铰接面的压强急剧升高,加速磨损甚至出现卡滞;整体外形采用紧凑的对称式结构,径向尺寸控制合理,不会占用过多的安装空间,能够适配空间受限的传动布局。日常运行中,铰接位置需要定期补充润滑,降低接触面的摩擦损耗,延长部件的整体使用寿命,在选型时需要根据传递的额定扭矩、最高工作转速、最大轴间夹角三个核心参数匹配对应规格,避免小规格部件过载使用。
