直插式双列封装微处理器结构建模

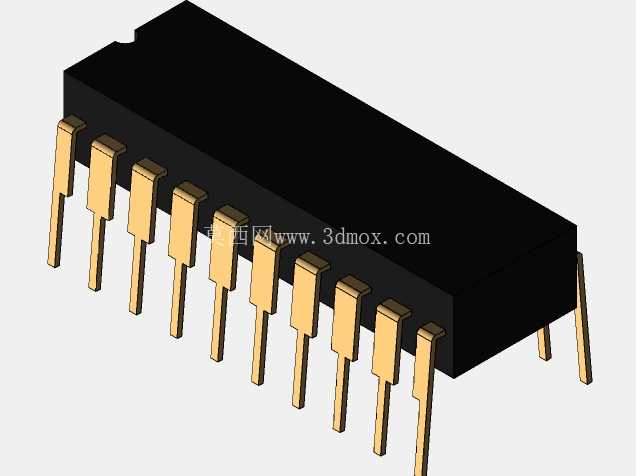

　　在电子设备的硬件开发流程中，直插式双列封装的微处理器是早期工控板、教学实验板、小型通讯终端里极为常见的核心元件，这类元件的三维建模精度，直接影响到PCB布局阶段的干涉校验、外壳结构的开孔匹配、生产环节的工装夹具设计合理性。本次建模的元件整体长度控制在25毫米，含引脚的总高度为15毫米，建模过程中优先还原了双列直插封装的核心结构特征：黑色塑封主体的边角做了微小的倒角处理，对应实际生产中塑封工艺的脱模斜度与边角防护设计，主体一端设置的半圆缺口是封装的定位标识，用于焊接时区分引脚序号，避免装配时芯片方向接反导致的电路烧毁问题。

　　引脚部分采用等间距排布设计，每侧引脚的伸出长度、弯折角度都严格参照实际直插芯片的成型工艺还原，引脚的截面尺寸、相邻引脚的中心距完全匹配标准DIP封装的焊盘间距参数，能直接导入PCB设计软件完成布局匹配，不需要二次调整尺寸。从实际应用场景来看，这类封装的微处理器因为引脚强度高、焊接容错率大，不需要专用的SMT贴装设备，手工焊接即可完成装配，在小批量试制的通讯控制模块、学生电子竞赛作品、老旧工业设备的维修替换场景中仍有大量使用需求。建模时特意区分了塑封主体与金属引脚的材质特征，主体表面做了哑光塑面的质感还原，引脚部分还原了镀锡金属的光泽与弯折处的应力变形细节，没有做过度的光滑处理，更贴近实际元件的生产外观。

　　在安装边界的考量上，建模时预留了芯片插入插座后的间隙空间，引脚伸出塑封主体的长度完全匹配标准IC插座的插入深度，当设计人员将该模型用于整机结构装配时，可以直接校验芯片顶部与设备外壳的安全距离，避免出现外壳压合时触碰芯片主体导致的装配应力问题，也能校验相邻元件之间的引脚安全间距，防止焊接后出现引脚短接的隐患。不同于BGA、QFP等表面贴装封装的芯片，直插式封装的微处理器在建模时需要额外关注引脚的弯折弧度，实际生产中引脚并不是垂直于塑封主体的直角结构，靠近塑封根部的位置有微小的圆弧过渡，这个细节如果被忽略，在做装配仿真时会出现引脚与焊盘位置不匹配、插入插座时干涉的问题，本次建模特意还原了这个过渡结构，保证模型导入装配环境后能完全匹配实际安装状态。

　　对于结构设计人员来说，这类通用电子元件的标准化模型可以大幅减少重复建模的工作量，在做通讯类终端的内部堆叠设计时，直接调用该模型就能快速完成核心控制芯片的布局，配合周边的电容、电阻、接插件模型，能在开模前就完成全部的内部干涉校验，避免后期改模带来的成本浪费。建模过程中没有对元件做夸张的外观修饰，所有尺寸都参照实物的测量值还原，塑封主体的宽度、引脚的粗细、定位缺口的大小都与实际元件保持一致，甚至塑封主体表面微小的脱模斜度也做了还原，保证模型在工程出图时可以直接作为结构参考，不需要额外核对实物尺寸。
