5mm直插式红色发光二极管结构模型

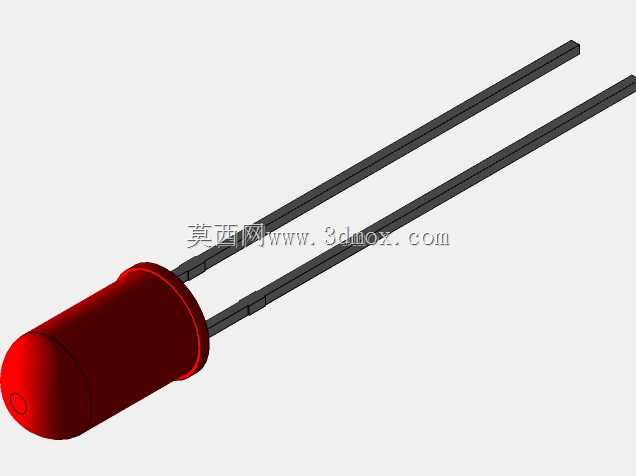

日常做电子设备结构设计时，直插LED是最常打交道的基础指示元件，这次做的5mm红发红直插款模型，完全是照着实际量产元件的实测尺寸逆向建的，没有做夸张的艺术化处理，所有结构边界都能直接对接PCB布局、壳体开孔的设计需求。先从安装边界说，这款元件的胶体头部是标准5mm直径的圆柱加半球形聚光顶，胶体总长度从引脚根部到顶端是8.7mm，做面板开孔时只要预留5.1-5.2mm的通孔，就能保证胶体顺利穿过，同时不会出现过大的装配间隙，半球形顶端突出面板的高度控制在3mm左右，既保证发光视角覆盖常规的20-30度指示范围，也不会因为突出过多容易被外力磕碰损坏。两根引脚是平行直插结构，引脚中心间距是2.54mm，刚好匹配标准万用板、量产PCB的2.54mm网格焊盘，引脚直径0.5mm，焊盘孔径做0.8mm就能兼顾插装顺畅度和焊接可靠性，引脚总长度留了20mm，既满足波峰焊时的引脚伸出长度要求，也给手工焊接、剪脚预留了足够余量，长引脚为正极、短引脚为极性标识，建模时特意做了长度差，不用额外加文字标注就能直观看出极性。设计思路上没有做多余的简化，胶体根部的限位凸台也做了1:1还原，这个凸台直径6mm，厚度0.8mm，贴装时刚好抵在PCB板面，既能控制元件插装高度一致，也能避免焊接时焊锡顺着引脚流到胶体内部造成应力开裂。实际应用场景里，这款红色LED多用于工控设备的电源状态指示、故障报警提示、家电的功能档位指示、玩具的发光效果实现，因为红色光的波长在620-625nm，人眼辨识度高，昏暗环境下的提示效果远好于其他同亮度的冷色光，而且直插封装的抗振性能比贴片款更好，在有小幅振动的工业设备上长期使用也不会出现掉件、虚焊问题。建模时特意把胶体的半透明质感、引脚的哑光镀锡质感做了区分，做装配干涉检查时，可以直接导入整机装配体，模拟插装后的实际状态，检查壳体开孔位置是否偏移、引脚是否会和周边的电阻电容等元件出现空间干涉，不用再反复对照元件规格书核对尺寸，能大幅缩短结构评审的时间。另外要注意，这款元件的工作电流通常控制在10-20mA，建模时虽然不用体现内部的芯片、键合线结构，但外部的所有装配尺寸都严格对应实物，不管是做PCB封装库的3D匹配，还是做产品爆炸图的元件示意，都能直接使用，不会出现尺寸偏差导致的生产装配问题。
