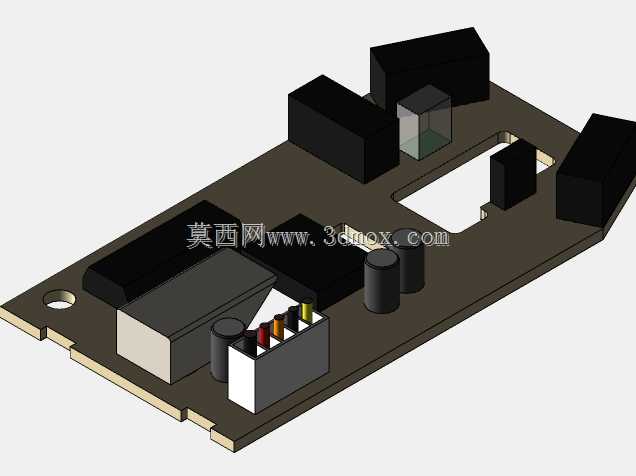

罗技s96鼠标内部电路板结构设计

在电脑外设的结构开发环节，鼠标内部PCB板的布局合理性直接决定了整机的装配精度、信号稳定性与长期使用可靠性，这套罗技s96鼠标的内部板卡结构，完全围绕量产装配与实际使用需求展开设计。从实际应用场景来看，这类板卡是有线办公鼠标的核心承载部件，日常办公场景下用户频繁点击、移动操作带来的受力，都需要板卡自身结构强度与元件布局来承接，避免长期使用后出现元件虚接、按键触发失灵的问题。设计过程中首先划定了板卡的安装边界，整体轮廓完全匹配鼠标上下壳的内部卡槽，板边预留的定位缺口与壳体的定位柱一一对应，装配时无需额外调整即可快速对位，边缘预留的安全间隙避开了壳体的加强筋与螺丝柱位置，不会出现装配顶壳、压损元件的问题。板上元件布局遵循信号路径最短的原则，前端靠近按键位置布置微动触发相关的元件，缩短按键触发的信号传输路径，减少触发延迟；中部预留的镂空区域对应鼠标内部的光学传感组件安装位，避开光路遮挡，保证光学引擎的采样精度不受板上元件干扰；接插件统一布置在板卡后侧出线位置，线材固定后不会与其他元件产生拉扯干涉。板上的电解电容、接口元件、屏蔽罩等部件的高度都做了严格管控，最高元件的高度不超过壳体内腔的预留高度，装配后元件与壳体内壁保留均匀间隙，不会出现挤压元件导致的引脚脱焊问题。板边预留的固定孔位与壳体的固定柱完全对齐，螺丝锁紧后板卡不会出现窜动，避免日常使用中板卡移位导致的光标漂移、按键触发异常。从结构强度角度考虑，板上较重的元件都布置在靠近板卡固定点的位置，减少跌落时元件受到的冲击力，降低元件脱落的风险；不同功能模块的元件之间预留了足够的爬电距离，满足安规要求，长期通电使用不会出现短路隐患。对于外设结构设计从业者来说，这套板卡的布局思路可以直接参考，在做同类有线鼠标的内部结构设计时，可参照其元件排布逻辑、安装边界的预留方式，平衡装配效率、信号稳定性与结构可靠性，减少开模后的试错调整成本。
