G1寸BSPP内螺纹派克双截止接头结构

这款双截止耦合结构主要面向液压系统、气动管路、工业流体输送场景的快速连接需求，在液压站外接工装、移动式气动工具接驳、化工流体临时输送管路这类需要频繁拆装且要求断开时无介质泄漏的工况中应用广泛。不同于普通开放式快速接头，双截止结构在公头母头断开的瞬间，两端的阀芯会在弹簧预紧力作用下自动闭合，完全截断管路内的流体通路，既不会出现管路内残留介质喷溅造成的现场污染，也能避免外界灰尘、杂质进入管路系统污染工作介质，尤其适合液压油、高压气体、弱腐蚀性化工介质这类对管路清洁度、防泄漏要求较高的输送场景。

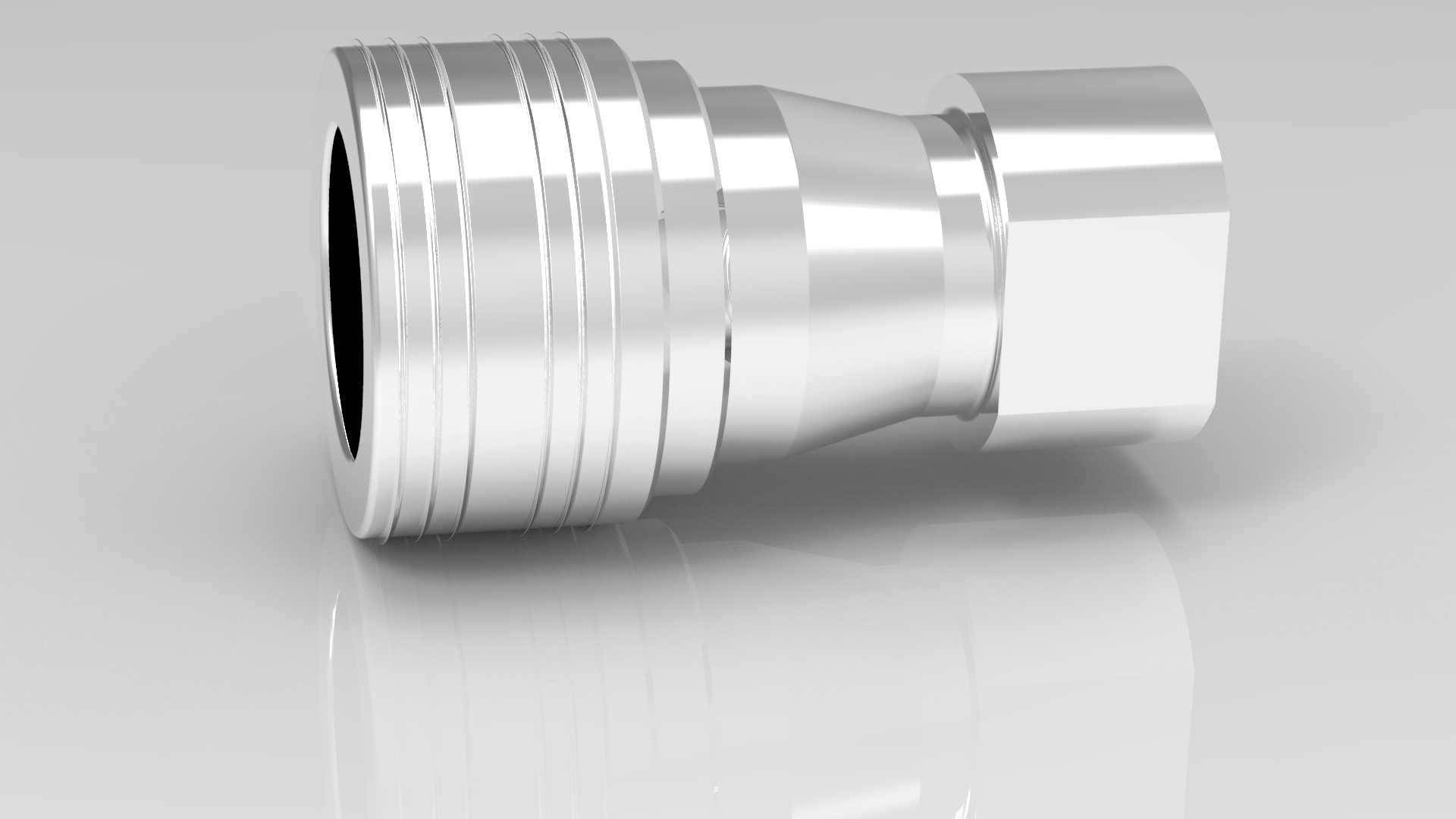

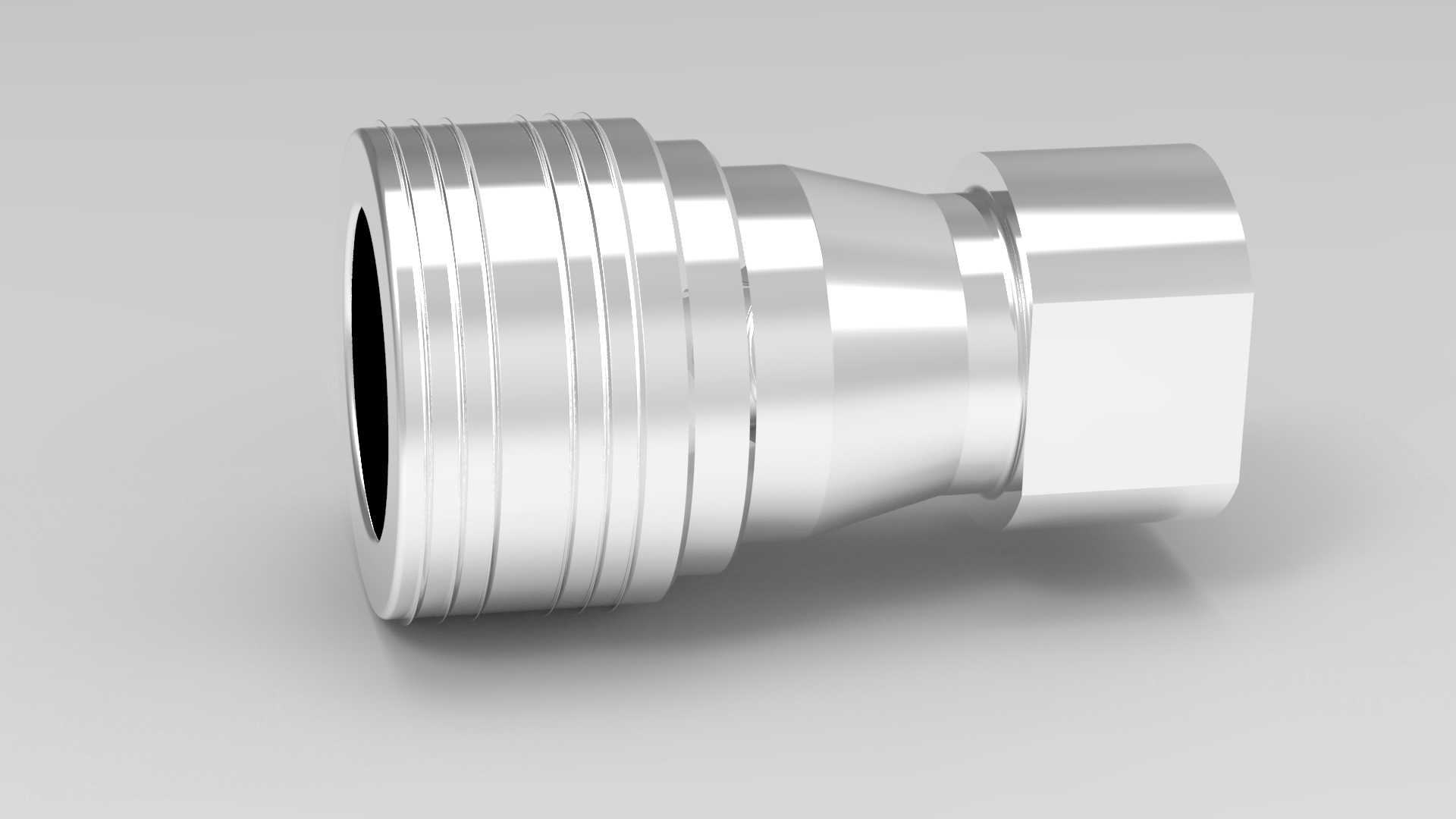

从结构设计逻辑来看，该接头母头端采用G1"BSPP内螺纹作为连接接口，属于英制圆柱管螺纹标准，密封依靠端面组合垫圈实现，和国内常用的55度密封管螺纹相比，BSPP螺纹的连接同轴度更好，拧紧过程中不会出现螺纹配合过紧导致的应力开裂问题，适配市面上绝大多数同规格的工业管路接头。接头整体采用阶梯式变径结构，靠近内螺纹的一端设计为六角外形，方便现场安装时使用开口扳手或者活动扳手施加拧紧力矩，六角的对边尺寸按照常规管接头的安装空间预留，不会出现扳手卡滞无法操作的问题；靠近插接端的外圆设计有多道环形凹槽，一方面是用于内置锁紧钢珠的定位，另一方面也能增强接头外壁的结构强度，在频繁插拔受力时不会出现外壁变形导致的锁紧失效。

内部流道采用平滑过渡的锥面设计，没有直角转折的结构，能最大程度降低流体通过接头时的压力损失，在高压大流量的管路系统中，这种流道设计可以减少介质紊流产生的振动和噪音，也能降低介质内杂质在流道拐角处沉积堵塞的概率。两端的截止阀芯采用锥面密封结构，密封面经过精加工处理，配合氟橡胶密封圈，在额定工作压力下可以实现零泄漏，阀芯的导向结构和接头本体采用小间隙配合，插拔过程中阀芯不会出现卡滞偏斜，保证每次断开都能可靠闭合。

安装边界方面，该接头的整体长度按照同规格快速接头的通用安装尺寸设计，在管路排布时不需要额外预留过大的操作空间，插接端的插拔行程控制在常规手动操作的舒适范围内，现场操作人员不需要借助额外工具就能完成插拔操作。接头外壁的环形锁紧槽位置经过尺寸校核，和公头配合后锁紧钢珠的嵌入深度足够，在管路带压工作时不会出现意外脱开的情况，同时解锁套的滑动行程也做了限位设计，不会出现解锁套滑出接头本体导致内部钢珠散落的问题。

在实际选型应用中，这类双截止接头需要注意和对应公头的规格匹配，除了接口螺纹尺寸一致外，还要确认额定工作压力、介质兼容性是否符合现场工况要求，比如用于水乙二醇介质的场景需要更换适配的密封件，用于高温介质的场景要确认金属材质的耐温等级。建模过程中需要重点关注内部阀芯的行程配合尺寸、锁紧钢珠的定位槽尺寸、密封槽的公差范围，这些尺寸直接影响接头的密封性能和插拔手感，如果密封槽的深度公差过大，会出现密封圈压缩量不足导致的泄漏，或者压缩量过大导致的插拔力过大、密封圈过早磨损的问题；钢珠定位槽的角度和深度如果设计不合理，会出现锁紧不可靠或者解锁力过大的问题。另外接头的外表面粗糙度也有相应要求，和密封圈配合的表面需要达到较高的光洁度，避免划伤密封圈导致密封失效，外部非配合面可以做适当的表面处理提升防锈能力。
