14公吨柱式称重负载销结构设计

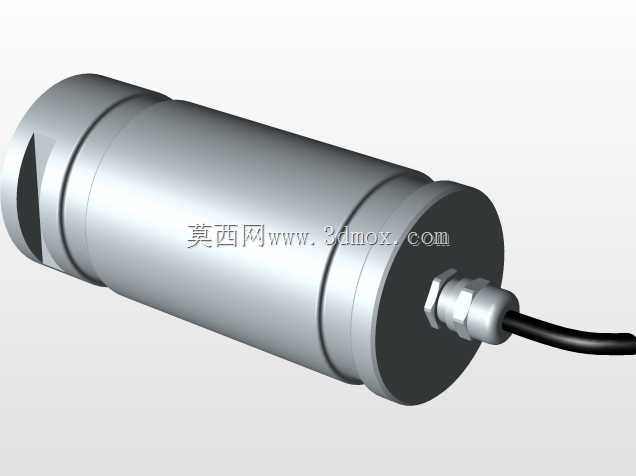

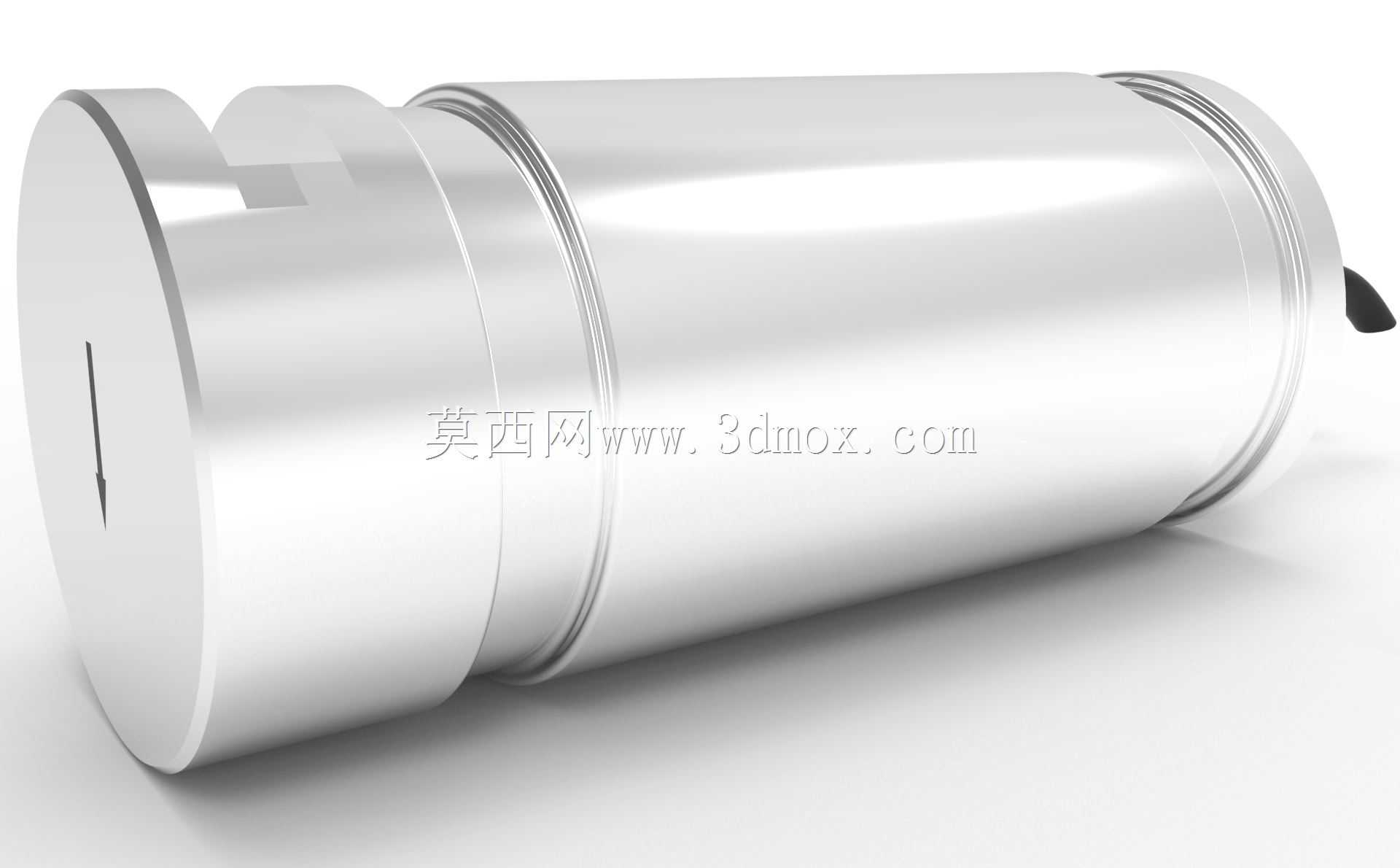

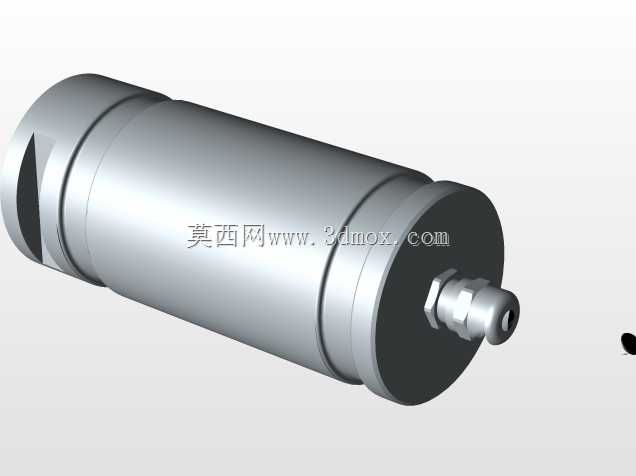

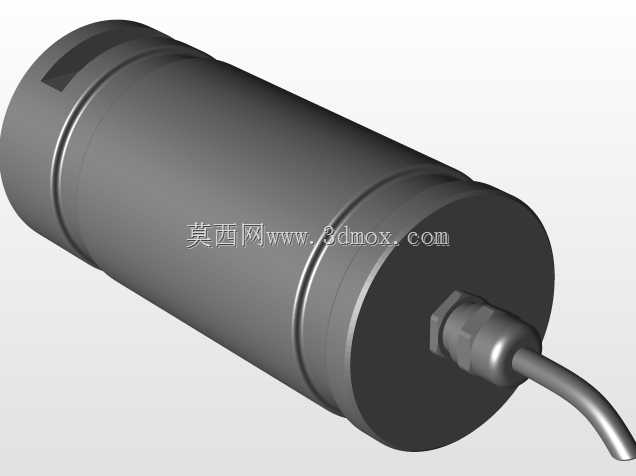

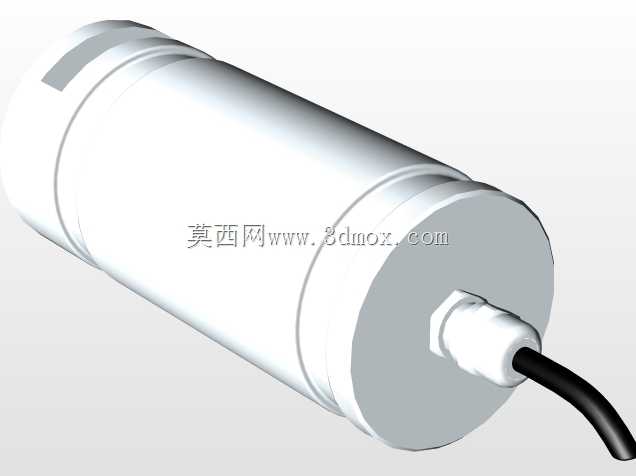

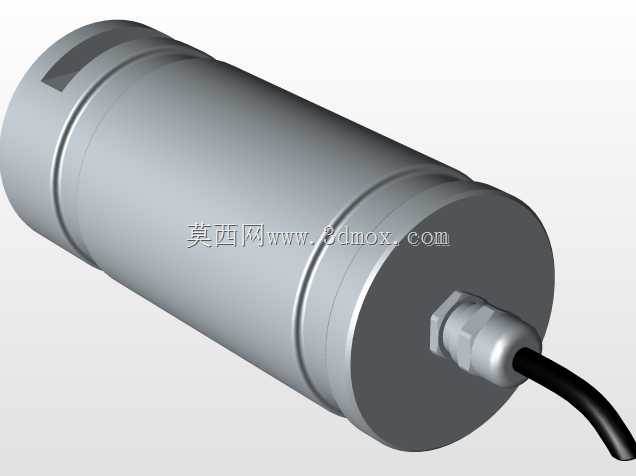

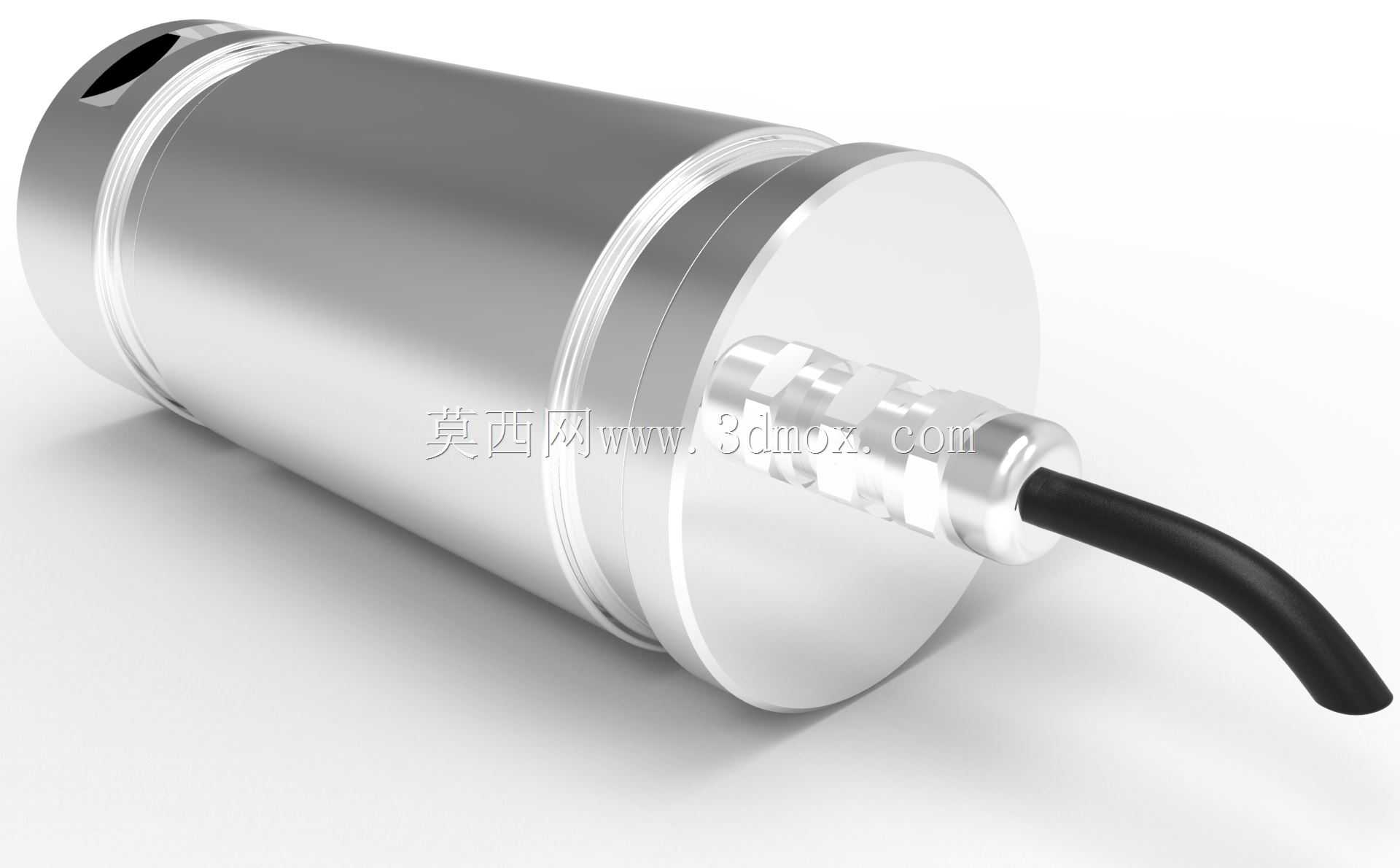

　　在起重吊装、港口装卸、重型设备载荷监测、工业称重系统的搭建场景中，负载销作为穿轴式力检测元件，常被用于替代原有设备的连接销轴，在不改动原有设备主体安装结构的前提下，实现作业过程中实时载荷数值的采集，避免超载作业引发的结构失效、安全事故，是重型作业场景里载荷闭环控制、安全防护的核心检测部件。这款14公吨额定载荷的负载销，采用柱式承压的整体结构设计，主体为一体化加工的金属柱体，出线端采用密封式线缆引出结构，线缆通过金属压合接头与主体连接，可避免作业过程中粉尘、水汽侵入内部检测芯体，适配户外、工业车间等多尘潮湿的作业环境。

　　从安装适配维度看，该负载销的轴直径设定为70毫米，可直接适配原有设备上对应直径的销轴安装孔位，无需对安装基座进行扩孔、补焊等二次加工；支撑法兰之间的安装间距A为110毫米，选型时可直接匹配对应安装跨距的铰接点位，比如起重机臂架铰接点、吊装索具连接点、料仓称重支撑点、阀门启闭力检测点位等场景，安装时只需将原有连接销轴拆除，穿入该负载销后完成轴向固定，即可完成检测单元的加装，大幅降低现场改造的施工量与改造成本。设计阶段采用公制单位进行全尺寸建模与公差标注，所有配合尺寸、安装尺寸均遵循公制机械设计标准，可直接对接国内主流的机械加工工艺体系，无需进行英制公制的尺寸转换，避免转换过程中出现的尺寸偏差、配合公差不匹配问题。

　　主体柱面采用高精度加工工艺，表面粗糙度与圆柱度公差满足销轴类零件的配合要求，穿入安装孔后可保证受力均匀，避免局部应力集中导致的检测精度偏差、结构疲劳损坏。出线端的线缆采用耐弯折的柔性护套线缆，可适配安装点位存在小幅摆动、转动的作业场景，避免长期往复弯折导致的线缆内部线芯断裂，提升长期使用的可靠性。从受力特性来看，柱式结构的负载销可承受径向的额定载荷，内部检测芯体沿受力方向布置，可精准传递径向作用的载荷力值，检测信号通过线缆传输至外部的显示或控制单元，实时反馈当前点位的实际载荷数值，当载荷超过设定阈值时可触发报警信号，切断设备动力输出，保障作业安全。在结构细节处理上，主体端部的法兰结构可实现轴向定位，安装时法兰端面与安装基座的端面贴合，配合轴向固定件可避免负载销在作业过程中出现轴向窜动，保证受力点始终处于检测芯体的有效检测区间内，避免因安装位置偏移导致的检测误差。线缆接头处采用阶梯式密封结构，通过多层密封圈实现主体内部腔体与外部环境的隔离，即使在户外淋雨、车间喷淋清洗的场景下，也可保证内部检测元件不受水汽侵蚀，延长设备的使用寿命。

　　建模过程中对所有安装配合面、受力接触面都做了精细化的结构处理，还原了实际加工需要的倒角、退刀槽等工艺特征，可直接用于后续的工程出图、加工工艺编制，也可用于设备整体装配的干涉检查、受力仿真分析，帮助设计人员在方案阶段验证该负载销与周边结构的适配性，提前规避安装干涉、受力不合理等问题。对于需要对现有重型设备进行载荷监测改造的场景，这类穿轴式负载销相比外置式的称重传感器，不需要额外设计安装支架，不占用额外的安装空间，对原有设备的结构改动极小，同时检测精度可满足工业级载荷监测的要求，是重型作业场景载荷安全监测的优选方案。
