ATEX防爆环境用CEAG主开关结构设计

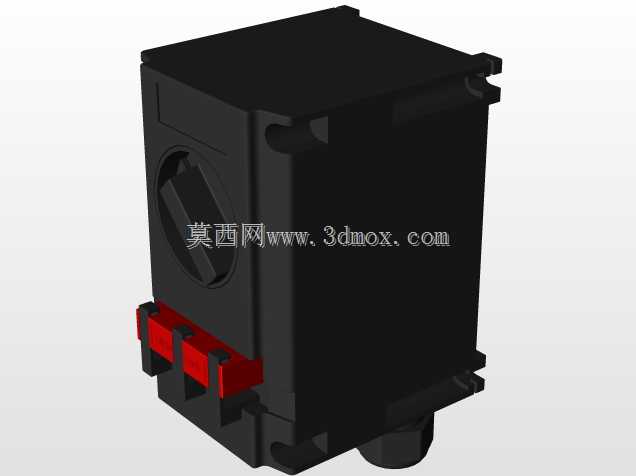

这款CEAG主开关的三维建模，核心面向存在爆炸性气体混合物的ATEX合规应用场景，这类场景常见于石油化工井下作业区、油气储运场站、易燃易爆粉体加工车间等对电气设备防爆性能有强制要求的工业环境，作为回路主通断元件承担着配电回路的电源分合、过载隔离的核心作用，是防爆区域配电系统里不可缺少的基础保护部件。从实际工程选型的角度看，这类开关的设计首先要满足隔爆型电气设备的结构强度要求，外壳的接合面间隙、隔爆面长度都严格遵循防爆标准的参数阈值，确保内部触点分合产生的电弧不会引燃外部环境的爆炸性介质，建模过程中对外壳的壁厚、安装脚的承重结构、接线腔的隔爆接合面都做了贴合实物的还原，没有做简化省略，方便结构设计人员直接参考做安装适配。从功能特性上看，这款主开关具备明确的分合位置指示，操作手柄的防误操作结构在建模时也做了完整呈现，开关的进出线口预留了标准防爆格兰头的安装螺纹，适配不同线径的防爆电缆引入需求，内部触点的载流结构按照常规工业配电的额定电流等级做了等比例还原，能够直观看到触点的接触行程、灭弧腔的空间布局，方便电气设计人员核对回路分断能力的匹配性。在安装边界的处理上，模型还原了开关底部的四个安装固定孔位的孔距、安装面的平面度要求，开关整体的外形轮廓没有做夸张的艺术化处理，操作手柄的转动行程范围内的干涉空间也做了预留标注，设计人员在做防爆配电箱、现场操作柱的布局设计时，可以直接导入模型核对安装空间，避免出现现场安装时手柄转动碰壳、接线空间不足的常见问题。建模过程中特意保留了开关外壳的散热筋结构，这类结构在防爆开关上既承担外壳加强筋的强度作用，也能提升开关带载运行时的散热效率，避免长期运行时内部温升超标影响防爆性能和触点寿命，接线腔内部的接线端子排布、接地端子的安装位置也都按照实物结构做了还原，方便配线设计人员核对线缆弯曲半径、端子接线的操作空间。不同于普通民用配电开关，防爆主开关的外壳没有多余的装饰性结构，所有的外部凸起结构都满足防爆设备的冲击强度要求，外壳的转角处都做了符合工艺要求的圆角处理，既满足铸造工艺的脱模要求，也避免尖角结构在现场安装时产生磕碰损伤破坏隔爆面，整个模型的结构还原度能够覆盖从设备选型、安装布局、柜体开孔到装配干涉检查的全流程设计需求，不需要设计人员再额外花时间测绘实物结构。
