派克G1寸BSPP双截止阀塞结构设计

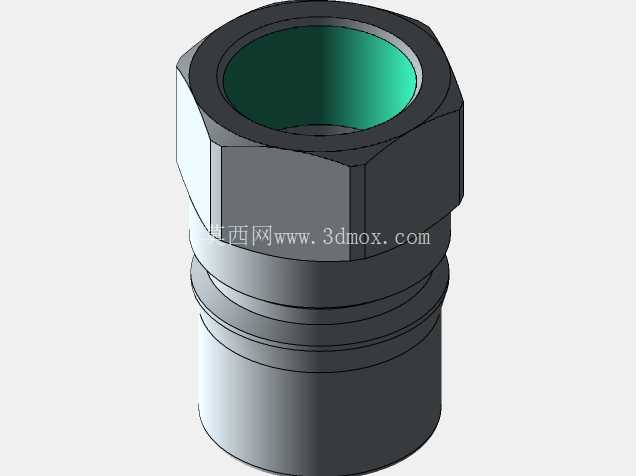

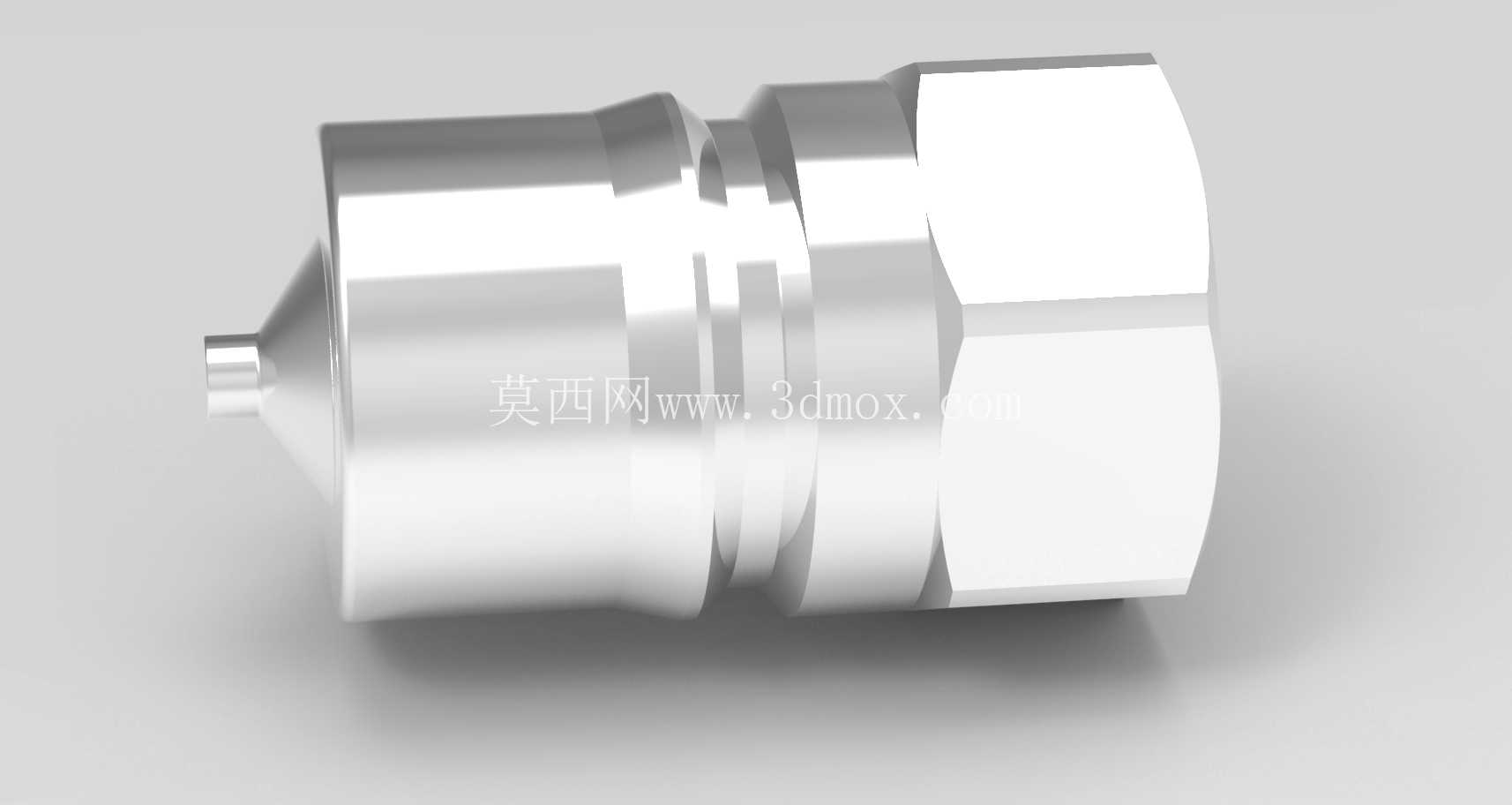

　　在液压流体输送、工业管路截断控制的现场场景里，双截止阀塞是承担管路通断控制、介质截流密封的核心配合部件，这类阀塞常配套在双联截止阀组中，用于液压站油路、工业水气管路、工艺流体管线的检修隔离、支路切换作业，避免单阀密封失效引发的介质泄漏、管路泄压等安全隐患，在石化管线运维、液压设备装配、工业流体系统改造项目中应用十分普遍。这款阀塞的入口采用G1"BSPP管螺纹连接规格，匹配同标准的内螺纹阀座接口，安装时无需额外转换接头，可直接拧入对应规格的阀座完成装配，螺纹段的长度设计充分考虑了常规管路壁厚、密封垫圈的压缩量，拧紧后螺纹啮合长度满足1.5倍公称通径的强度要求，不会出现螺纹啮合不足导致的脱开、密封失效问题。从结构设计逻辑来看，阀塞整体采用金属棒料一体加工成型的思路，主体外形设置了六角拧动段，方便现场使用标准开口扳手、活动扳手施加拧紧力矩，六角对边尺寸严格匹配G1"管螺纹对应的标准扳手空间要求，相邻阀件安装时不会出现扳手干涉、无法拧动的问题。阀塞前端的锥面密封段经过精密尺寸公差控制，与阀座内锥面配合时，可通过金属硬密封或者配套密封件实现零泄漏截流，锥面的角度设计兼顾了密封比压要求和拧入时的导向性能，不会出现装配偏斜导致的密封面刮伤问题。

　　中间段设置的多道环槽结构，一方面用于安装配套的O型密封圈、挡圈，实现阀塞与阀座腔壁之间的径向密封，避免介质从阀塞配合间隙渗漏；另一方面环槽的退刀结构充分考虑了常规车削加工的工艺性，没有过小的圆角或者过窄的槽宽，普通数控车床即可完成加工，不需要定制特殊成型刀具，能有效降低单件加工成本。阀塞尾部的定位凸台结构，用于和阀组的操作机构配合，实现阀塞的轴向位移控制，凸台的直径和长度尺寸匹配常规截止阀操作件的安装槽尺寸，不需要额外加工转接结构即可直接适配同系列的派克76SB IW33 EVX型号阀座。

　　在实际选型应用中，这款阀塞的整体长度控制在适配标准双联截止阀组的安装腔尺寸范围内，装入阀座后不会出现突出阀组安装面、或者行程不足无法完全截断介质的问题，外圆各段的同轴度公差控制在0.02mm以内，保证阀塞在阀座内往复动作时不会出现卡滞、偏磨的情况，长期反复启闭后密封面依然能保持良好的贴合状态。从建模的工程实用性角度出发，整个模型的各段尺寸都严格按照实物测绘的工程尺寸搭建，螺纹段采用标准G1"BSPP管螺纹的牙型参数建模，密封锥面、六角段、环槽、定位凸台的尺寸都预留了合理的加工公差参考，结构设计人员在做阀组装配设计时，可以直接将该模型导入装配体中做干涉检查、安装空间校核，不需要重新测绘实物尺寸，能有效缩短阀组改造、设备维修替换时的设计周期。

　　现场装配时，这款阀塞的六角段位置距离密封面的距离经过优化，扳手拧动时不会碰到阀座端面的密封垫片，也不会因为操作空间不足导致无法施加额定拧紧力矩，环槽内安装的密封圈在装入阀座时，槽边的倒角结构可以避免密封圈被剪切刮伤，保证装配后的密封可靠性。在流体系统工作过程中，阀塞承受介质压力时，锥面密封段的受力结构可以将介质压力转化为密封面的贴合压力，介质压力越高密封贴合越紧密，不会出现高压下密封失效的问题，金属本体的材质选型适配常规液压油、工业水、低压气体等常见工业介质，不会出现介质腐蚀导致的结构损坏问题。
