创想三维Spider Pro挤出热端结构设计

作为桌面级FDM 3D打印设备的核心功能部件，热端的结构设计直接决定了耗材熔融效率、打印精度与长时间工作的稳定性，这款针对Spider Pro机型开发的热端结构，在实际装机适配中覆盖了从PLA、PETG到高温耗材的多场景打印需求，不管是日常创客的模型制作、小批量功能件打样，还是教育场景下的实训操作，都能匹配对应的工况要求。

从实际功能逻辑来看，该热端承担了耗材输送末端的加热熔融、恒温控制、精准出料的核心作用，耗材通过挤出机构送入热端流道后，在加热块区域达到设定熔融温度，再通过指定口径的喷嘴均匀挤出，按照切片路径逐层堆叠成型。区别于常规入门级热端的结构设计，这款热端采用了集成式散热段与隐藏式夹头的组合方案，上部的法兰安装位预留了标准的连接孔位，能够直接适配原厂挤出机构的安装基准，不需要额外做转接件的二次加工，降低了装机调试的适配成本。

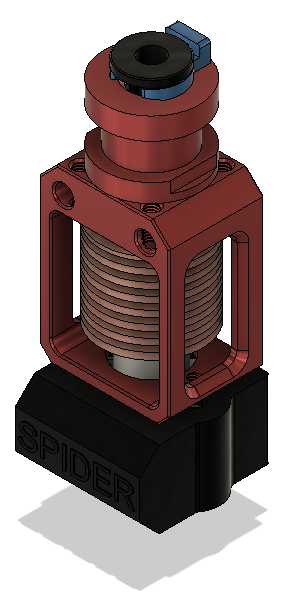

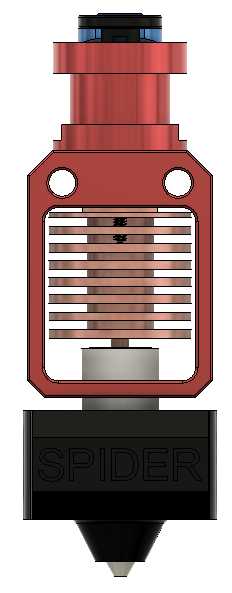

设计过程中优先考虑了安装边界的匹配精度，上部法兰的定位孔间距、安装面平面度都严格按照原厂安装位的尺寸公差做了匹配，槽式安装座的开槽深度与宽度完全对应挤出机的固定卡位，安装时只需要对准卡位推入即可完成径向定位，再通过侧面的紧定螺钉完成轴向锁紧，不需要反复调整同轴度，能有效避免因为安装偏移导致的耗材送料不畅、喷嘴蹭平台等常见问题。中部的散热段采用了多鳍片镂空结构，红色的散热壳体上预留了对称的观察孔位，既可以通过空气对流带走加热段向上传导的多余热量，避免耗材在上部流道提前软化膨胀造成堵头，也能方便运维时观察内部喉管的耗材状态，不需要完全拆解热端就能判断送料是否顺畅。下部的加热块与喷嘴采用了同轴度优化的流道设计，流道内壁做了光滑过渡处理，减少耗材推进过程中的阻力，喷嘴的安装基准面与加热块完全贴合，能够保证温度传导的均匀性，避免因为局部温度差导致的出料粗细不均问题。

隐藏式夹头的设计是这款结构的核心优化点，夹头内置在散热段内部，不需要额外外露的固定结构，既减少了热端整体的外形尺寸，让打印头在运动过程中不容易和打印件发生碰撞，也能避免打印过程中脱落的耗材碎屑卡入夹头缝隙，降低日常维护的频率。散热鳍片的间距经过反复调整，既保证了足够的散热面积，又不会因为鳍片过密导致碎屑堆积影响散热效率，在常规室温25度的工况下，散热段上部的温度能够稳定保持在耗材玻璃化转变温度以下，即使长时间连续打印高温耗材，也不会出现喉管过热导致的堵头、溢料问题。

从实际装机测试的工况来看，这款热端的出料均匀性能够满足0.1mm层厚的高精度打印要求，在高速打印模式下，加热块的温度波动控制在±2℃以内，不会因为快速出料导致的温度骤降出现断料、层间结合力不足的问题。安装时的轴向尺寸与原厂热端完全一致，更换后不需要重新调平打印平台，也不需要修改切片软件里的Z轴偏移参数，直接替换就能正常使用。热端下部的标识区域做了下沉式设计，不会因为长期的高温工作导致标识磨损模糊，日常维护更换喷嘴时，只需要用扳手卡住加热块的卡位就能完成喷嘴拆装，不会因为受力转动导致内部喉管变形。整体结构没有多余的冗余部件，各个零件的装配公差都控制在合理范围内，既保证了装配的便捷性，也兼顾了长期工作的结构稳定性，不管是原厂设备的替换维修，还是DIY改装3D打印机的部件选型，都能提供可靠的性能支撑。
