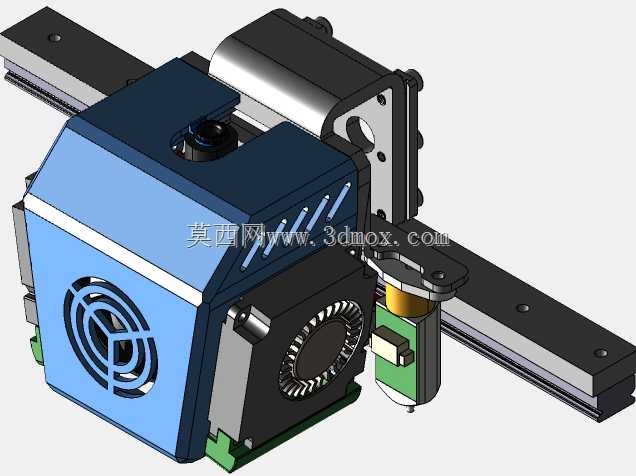

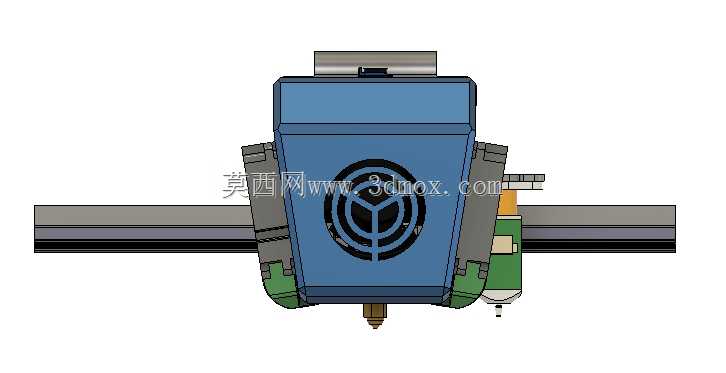

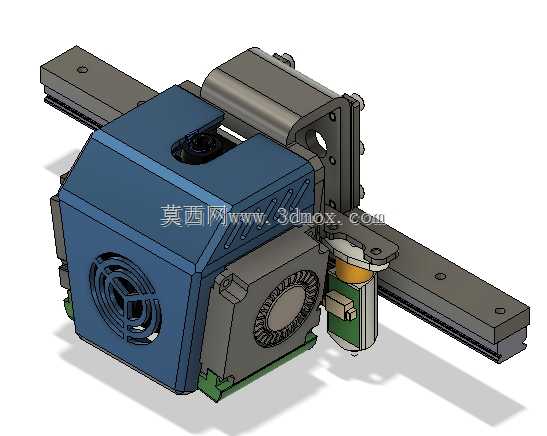

Ender7打印机X轴运动车厢结构设计

　　不需要二次加工即可完成滑块与车厢主体的锁紧固定。热端安装位的结构做了定位凸台设计，能够保证热端喷嘴的中心与X轴运动平面保持垂直，避免因安装倾斜导致的打印层纹偏移、出料不均等问题。散热模块的安装腔室与主体结构做了一体化整合，预留的风扇安装位能够匹配常规的轴流散热风扇，风道走向直接对准热端散热鳍片区域，保证长时间打印过程中热端上部的温度处于合理区间，避免热量向上传导导致的送丝轮软化堵料问题。两侧的走线槽结构做了内嵌式设计，能够将热端加热线、热敏电阻线、风扇供电线全部收纳在槽体内，配合扎带固定位可以完全避免运动过程中线材与导轨、传动带发生摩擦干涉。从功能特性上看，该结构将原本分散的热端固定座、风扇安装架、导轨连接座、在桌面级FDM3D打印设备的结构迭代中，X轴运动单元的集成度直接决定了打印过程的运动稳定性与成型精度，本次呈现的X车厢结构，是针对Ender7机型X轴运动端做的全尺寸复刻设计，核心围绕打印作业时的热端承载、运动导向、散热协同三个核心功能做结构匹配。从实际应用场景来看，该部件作为X轴方向的核心运动载体，需要在高速往复运动过程中保持热端的位置精度，同时兼顾散热风道、线材固定、导轨滑块安装位的空间整合，避免运动过程中出现管线干涉、结构共振等常见问题。设计过程中优先考虑了安装边界的适配性，整体结构的安装基面完全匹配对应机型的X轴线性导轨滑块安装孔位，两侧的导向限位结构与导轨的配合间隙控制在常规装配公差范围内，

　　限位触发块整合为一个整体组件，减少了多个零件拼接带来的累积装配误差，同时降低了运动端的整体重量，对于提升X轴高速运动时的响应速度、减少电机负载有明显作用。结构的壁厚设计充分考虑了3D打印加工的工艺特性，主体受力区域的壁厚满足常规PLA、PETG材料打印的强度要求，非受力区域做了适度的镂空减重，在保证结构刚性的前提下尽可能降低运动惯量。安装边界的尺寸设计完全兼容原有设备的传动带固定位，皮带压块的安装槽位置与原有结构保持一致，更换该组件时不需要调整X轴传动带的张紧结构，也不需要修改设备的原有固件参数，即可完成装配调试。实际装配过程中，该结构的限位触发凸台位置与设备原有X轴左右限位开关的触发位置完全匹配，不会出现回零位置偏移、

　　超程碰撞等问题。针对日常维护的需求，热端的固定螺丝孔位做了沉头设计，拆装热端时不需要将整个车厢从导轨上拆下，即可完成热端的更换与维护操作，风扇的安装位也预留了足够的操作空间，日常清理风扇积灰、更换风扇时不需要拆解整个运动单元。从结构刚性的角度考虑，主体与滑块连接的安装面做了加厚处理，避免高速运动启停时的惯性力导致连接面变形，保证长期使用过程中热端的位置精度不会出现偏移。两侧的导轨防护结构能够在运动过程中阻挡部分打印过程中产生的粉尘碎屑落到导轨滑块表面，减少滑块的磨损速度，延长导轨组件的使用寿命。整个结构的外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，装配和日常维护时不会出现划伤线材、磕碰操作人员的问题。

　　对于桌面级3D打印机的改装与维护场景来说，该结构能够直接替代原有X轴运动端的拼装组件，解决原有多零件拼接带来的刚性不足、装配误差大、维护拆装繁琐的问题，同时一体化的结构设计也减少了零件数量，降低了备件管理的难度。在高速打印场景下，更低的运动端重量能够减少X轴电机的加减速负载，降低运动过程中的共振幅度，对于提升打印表面质量、减少振纹有明显的帮助。设计过程中所有的配合尺寸都经过实际装配验证，各个安装孔位的同轴度、平面度都满足机械装配的公差要求，不会出现孔位错位、安装干涉的问题，能够直接用于设备的改装、维护替换，也可以作为同类型X轴运动结构设计的参考案例，帮助结构设计人员快速理解桌面级FDM设备X轴运动单元的布局逻辑与功能需求。
