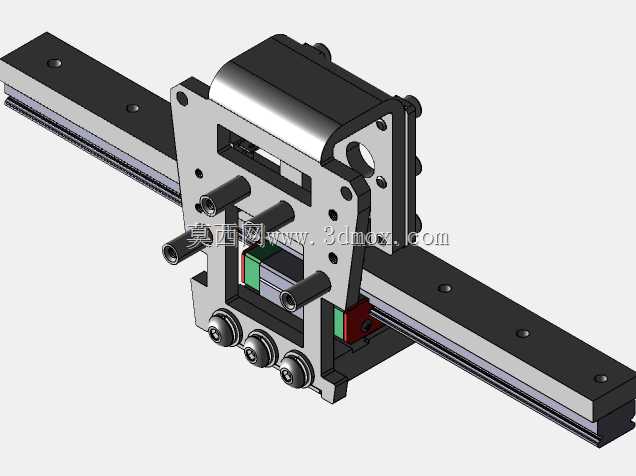

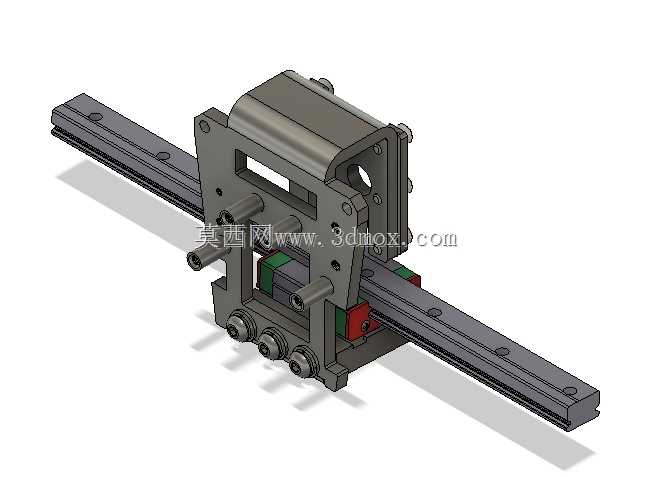

创想三维Ender7打印机X轴移动滑座结构

　　该结构为FDM熔融沉积型3D打印机的X轴核心运动承载部件，直接决定打印头在X轴向的运动精度、运行稳定性与负载能力，是桌面级3D打印机实现X向精准走位的核心功能组件。从实际应用场景来看，这类滑座结构适配桌面级消费级与入门工业级FDM设备，承担打印过程中热端挤出组件、散热风道组件、部分机型的自动调平传感器的承载与导向功能，在打印作业全程沿X轴导轨做高频往复直线运动，运动响应速度、定位精度直接影响打印件的表面成型质量、尺寸公差控制能力以及高速打印工况下的稳定性。

　　从功能特性层面拆解，该滑座采用双直线导轨导向配合多滚轮预紧的组合结构，相比单导轨悬臂式滑座，抗倾覆力矩能力提升明显，能够抵消高速往复运动中产生的侧向偏转力，避免打印头在高速移动时出现点头、侧偏问题，适配Ender7机型主打的高速打印定位需求。滑座主体采用一体化框架式结构设计，预留了热端挤出机的标准安装孔位，孔位排布兼容Ender系列通用的热端组件安装尺寸，同时预留了散热风扇、风道的安装空间，可根据实际使用需求选配不同规格的挤出组件与散热方案。滑座与导轨配合的滚轮组件采用偏心螺母调节结构，可通过调整偏心轴的旋转角度控制滚轮与导轨型面的预紧压力，既保证运动过程无虚位间隙，又能避免预紧力过大导致的运动阻力升高、滚轮过早磨损问题，日常维护调节无需复杂工装，仅用内六角扳手即可完成预紧度校准。

　　设计思路上，该结构优先保障运动刚性与安装兼容性，主体框架采用对称式受力布局，将挤出组件的安装重心控制在双导轨的中心对称面上，减少偏载带来的导轨不均匀磨损；框架上开设的多组镂空槽位，一方面用于减轻滑座整体运动重量，降低X轴驱动电机的负载惯量，提升高速运动下的加减速响应速度，另一方面用于穿设热端加热线、热敏电阻线、散热风扇供电线，避免线缆在往复运动中出现拖拽、干涉问题。导轨采用标准线性导轨型材，安装基准面与滑座配合面的形位公差控制在0.02mm以内，保证滑座全程运动的直线度误差不超过0.05mm，满足FDM打印0.1mm层厚下的定位精度要求。

　　从安装边界与尺寸适配来看，该滑座适配的X轴导轨长度可根据机型打印幅面灵活选配，滑座自身沿X向的运动行程覆盖Ender7机型250mm级的X向打印幅面要求；滑座Z向安装面与热端喷嘴的基准距离预留了标准的风道安装空间，可兼容原厂配套的涡轮风扇散热风道，也可适配第三方改进型的环形散热风道；滑座与X轴同步带的连接位置设置在滑座重心高度处，同步带拉动滑座运动时的作用力与运动方向同轴，避免拉动过程中产生附加力矩导致滑座卡滞。在实际装配过程中，需先将滚轮组件预装在滑座主体上，再将滑座卡装到导轨上，通过偏心螺母调整滚轮预紧度后，再依次安装热端组件、散热组件、限位触发块，最后完成线缆的固定与走线梳理，装配过程中需保证热端安装面与打印平台平面的垂直度，避免出现喷嘴倾斜导致的打印层纹不均问题。

　　该结构在实际使用中可根据打印需求做针对性改进，比如更换更高精度的滚轮组件提升运动顺滑度，或者在滑座上加装传感器支架拓展自动调平、断料检测等附加功能，框架式的主体结构预留了足够的拓展安装空间，无需对主体结构做破坏性修改即可完成功能升级。针对高速打印场景下的振动问题，该滑座的刚性框架设计可有效减少运动过程中的共振幅度，配合打印机的机身框架减震设计，可实现150mm/s以上打印速度下的稳定成型，不会因为滑座刚性不足导致打印件出现振纹、尺寸超差问题。
