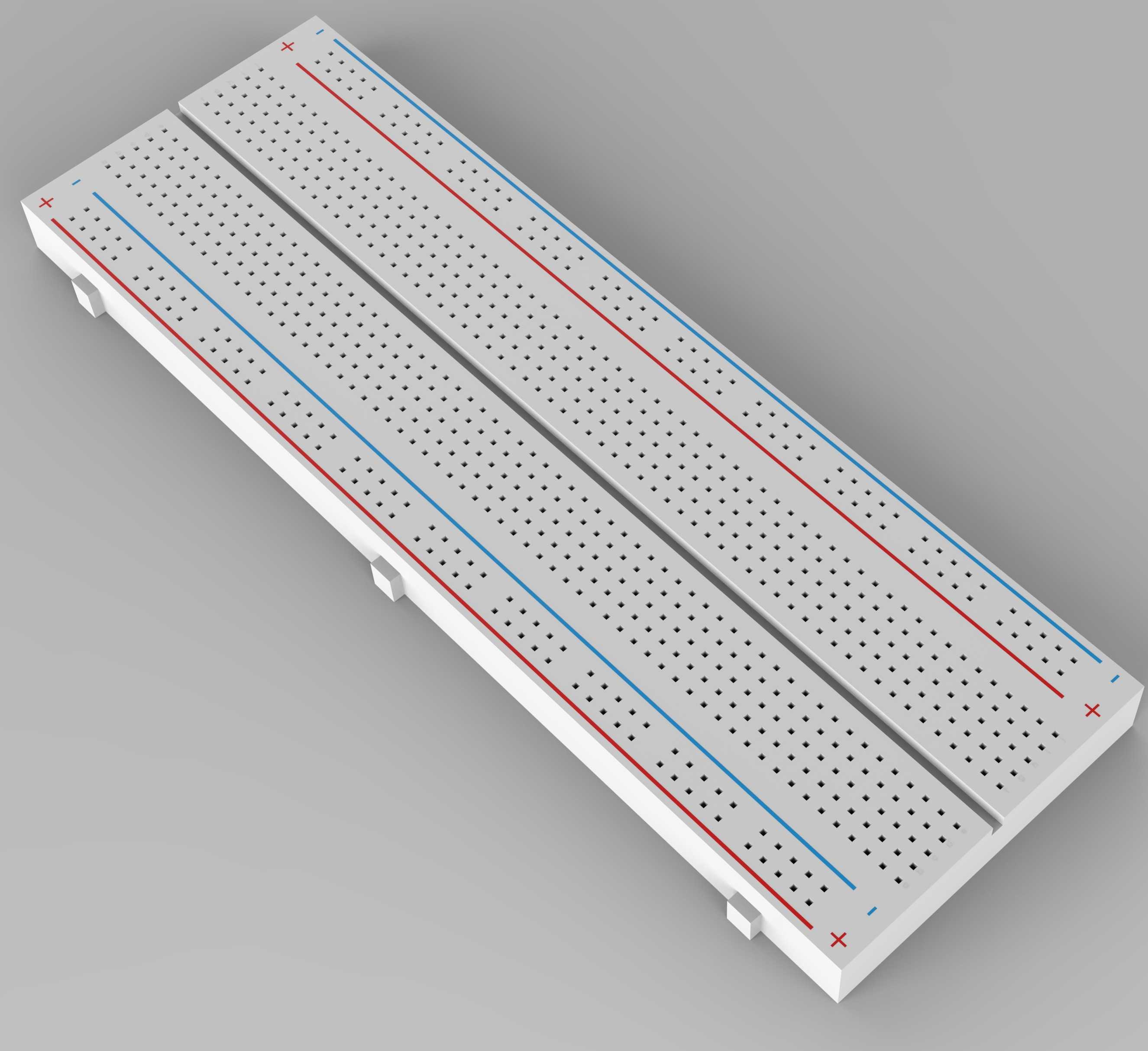

在电子电路原型验证、教学实验、小批量功能调试场景中,面包板是无需焊接即可快速搭建临时电路的核心工装载体,这款无焊面包板的三维结构设计完全贴合实际使用中的操作逻辑与安装需求。从功能特性来看,板体采用对称双列主插孔区搭配两侧电源总线区的布局,主插孔区每列5个插孔内部通过弹性金属簧片连通,可实现单引脚元器件的快速插装与同节点导线连接,两侧的红、蓝标识总线区分别对应正、负电源走线,整排连通的结构能为多组并联元器件提供统一供电接口,避免实验过程中电源线杂乱缠绕。
设计过程中优先考虑了簧片接触可靠性,插孔间距严格遵循2.54mm标准间距,适配绝大多数直插式电子元器件引脚直径,包括0.5mm-0.8mm的电阻、电容引脚,以及标准2.54mm排针引脚,簧片采用铍铜材质的弹性结构设计,插装后接触电阻控制在毫欧级,反复插拔数百次仍能保持稳定接触,不会出现虚接导致的电路信号异常。外形尺寸方面,这款面包板的长宽高参数适配常规实验台摆放需求,板体厚度控制在8.5mm,底部带有两个对称的卡扣式支撑脚,既可以单独平放在桌面使用,也可以通过卡扣拼接多块同规格面包板,扩展更大的电路搭建面积,拼接后相邻板的总线区可通过配套连接片实现电源连通,满足复杂电路的原型搭建需求。
安装边界上,板体背部为平整平面,可通过双面胶或者魔术贴固定在实验台、设备外壳表面,不会出现凸起结构干涉安装,两侧的总线区边缘预留了接线柱安装位,可外接香蕉插头电源线,为大电流供电场景提供更可靠的连接方式。实际应用中,这款面包板既可以满足高校电子信息类专业的基础电路实验教学,比如模拟电路、数字电路的课程实验,学生无需掌握焊接技能即可快速搭建电路验证理论知识,也适用于电子工程师在产品研发初期的功能原型验证,快速验证电路逻辑是否正确,避免直接制作PCB带来的成本浪费与周期延误,甚至在小型电子制作的调试阶段,也可以作为临时电路载体完成功能测试后再转移到永久焊接的电路板上。
设计时还考虑了使用中的细节问题,比如插孔区的数字与字母标识采用模内注塑工艺,不会因为长期插拔摩擦导致标识磨损,板体材质采用ABS工程塑料,绝缘性能满足常规低压电路实验需求,表面哑光处理不会产生强光反射影响实验操作,电源总线区的红、蓝颜色标识贯穿整板,使用者可以快速区分电源正负极,减少接线错误概率。不同于一次性焊接的实验板,这款面包板可以反复重复使用,元器件和导线插拔后不会留下残留,更换电路时只需要拔下原有元器件重新插装即可,大幅提升了电路调试的效率,尤其是在需要快速迭代电路方案的研发场景中,能够缩短原型验证的周期,不需要每次修改电路都重新制作PCB或者焊接元器件。从结构建模的角度来看,这款模型完整还原了面包板的所有细节特征,包括每个插孔的位置、簧片的内部连通逻辑、底部支撑脚的卡扣结构、表面的标识刻度,在进行电子实验台整体建模、教学设备三维展示、实验工装设计时,可以直接调用该模型完成装配,不需要重新绘制基础结构,能够提升相关场景的三维建模效率,模型的尺寸精度完全匹配实物产品,装配时不会出现尺寸干涉问题。
