1.8英寸128x160分辨率TFT液晶显示模组

在嵌入式开发、小型智能终端、便携检测设备的硬件选型环节，小尺寸显示模组的适配性往往直接决定整机的结构布局空间与交互体验上限，这款1.8英寸规格的TFT液晶显示模组，正是针对紧凑安装空间场景设计的显示组件。从实际工程应用来看，这类小尺寸彩屏常被用在手持检测仪器面板、小型工控设备状态显示区、开源硬件开发项目交互界面、迷你消费类电子的信息展示端，相比同尺寸的OLED屏，它的成本控制更有优势，阳光下的可视角度表现也能满足多数工业场景的基础使用需求，不会因为环境光线变化出现大面积的显示内容发虚问题。

从功能特性上看，这款模组采用128x160的像素分辨率，能够满足字符显示、简易图标、基础动态参数曲线的展示需求，不会因为像素密度过低出现文字边缘锯齿严重、图标辨识度差的问题；模组侧边引出的排针接口，兼容常规的SPI串行通信协议，接线数量少，对主控芯片的IO口占用量低，哪怕是引脚资源紧张的小型单片机也能顺利驱动，不需要额外增加复杂的转接电路。屏幕本身采用RGB像素排列，色彩显示层次能够覆盖基础的状态区分需求，比如用不同颜色标注设备运行、告警、待机的不同状态，操作人员可以快速识别设备当前工况。

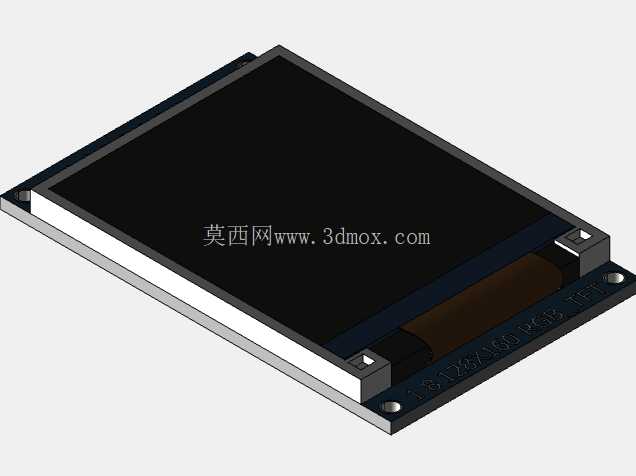

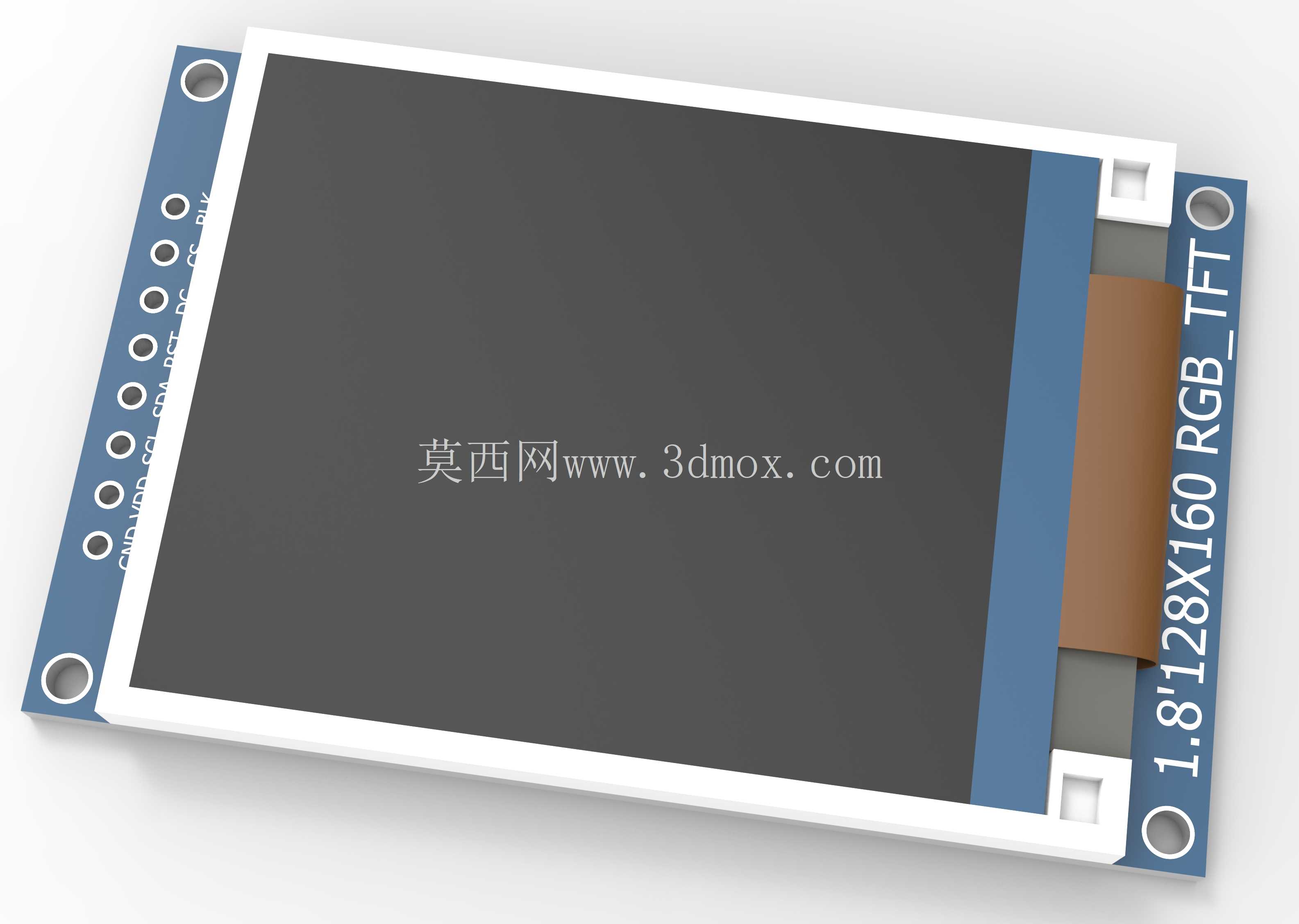

在结构设计思路上，这款模组采用PCB板加屏幕总成的叠层结构，屏幕本体通过柔性排线与底部的驱动PCB板连接，既保证了屏幕与驱动电路的连接可靠性，也能控制整体的厚度尺寸，不会因为驱动板的布局增加模组的整体厚度。PCB板两侧预留的固定安装孔，位置经过精准核算，刚好匹配小型设备面板的常规安装孔距，安装时不需要额外制作转接支架，直接用铜柱或者螺丝就能将模组固定在设备壳体内部的安装柱上，大幅减少结构设计的重复工作量。屏幕边缘的白色塑胶边框，既可以遮挡屏幕边缘的非显示区域，提升整机装配后的外观整洁度，也能在装配时起到定位作用，避免屏幕与面板视窗之间出现偏移漏光的问题。

从安装边界与尺寸参数来看，这款模组的整体外形为矩形结构，屏幕有效显示区域居中布置，外围PCB板的宽度刚好容纳侧边的排针焊盘与固定孔，不会出现多余的结构突出，方便在紧凑的设备壳体内做布局避让。排针接口统一布置在模组的短边一侧，布线时可以将连接线顺着壳体侧壁走线，不会因为接线位置不合理挤占其他元器件的安装空间。模组整体厚度控制在较低水平，哪怕是厚度仅十几毫米的超薄手持设备，也能顺利将其容纳在壳体内部，不会出现屏幕顶到外壳或者内部电池的干涉问题。

在实际建模与选型适配过程中，需要重点关注几个结构细节：一是屏幕表面的可视区域与面板视窗的配合间隙，单边预留0.2mm左右的装配公差即可，间隙过大会出现漏灰、漏光问题，间隙过小则可能因为壳体注塑公差导致屏幕被挤压出现显示异常；二是排针位置的高度预留，要保证接线后排线插头不会与壳体内的加强筋产生干涉，必要时可以在壳体对应位置做浅槽避让；三是固定孔的安装柱高度，要保证锁紧螺丝后PCB板保持平整，不会因为受力不均出现翘曲，导致柔性排线连接松动接触不良。另外，这款模组的驱动电路部分集中在PCB板的背面，布局时要注意避免与其他发热元器件直接贴合，防止长期高温环境下加速屏幕老化，影响显示效果与使用寿命。

对于做嵌入式设备结构设计的工程师来说，这类标准化的小尺寸显示模组不需要从零开始设计屏幕的固定结构，只需要按照模组的实际外形尺寸做好壳体的视窗开口、安装柱定位、走线空间预留即可，能够大幅缩短产品的开发周期。同时，这类通用模组的供应链成熟度高，替换性强，后期量产时不会出现核心显示部件断供的问题，也方便后续做产品的迭代升级，只需要调整对应接口的驱动程序，不需要大幅改动整机的结构设计。在做三维建模时，要准确还原模组上的每一个结构细节，包括固定孔的直径与位置、排针的引脚间距与突出高度、屏幕边框的厚度与倒角、柔性排线的弯折半径范围，这样在做整机装配干涉检查时才能提前发现潜在的结构冲突，减少后期打样验证的改模次数，提升整体的设计效率。
