4.4mm平衡五角音频接插件结构设计

在专业音频设备的连接场景中，平衡式音频接插件一直是HiFi播放设备、专业调音台、高端耳机放大器的核心连接部件，4.4mm规格的五角平衡插孔凭借优异的共模干扰抑制能力，近些年逐步成为中高端便携音频设备、台式音频解码耳放的标配接口。不同于常规3.5mm非平衡接口仅能传输单端信号，4.4mm五角平衡接口通过独立的左右声道正负极与接地引脚设计，能够在长距离信号传输过程中抵消外界电磁干扰带来的底噪，大幅提升声音信号的还原度，尤其适合户外录音、舞台演出等电磁环境复杂的使用场景，也被大量高端便携音乐播放器作为标配输出接口使用。

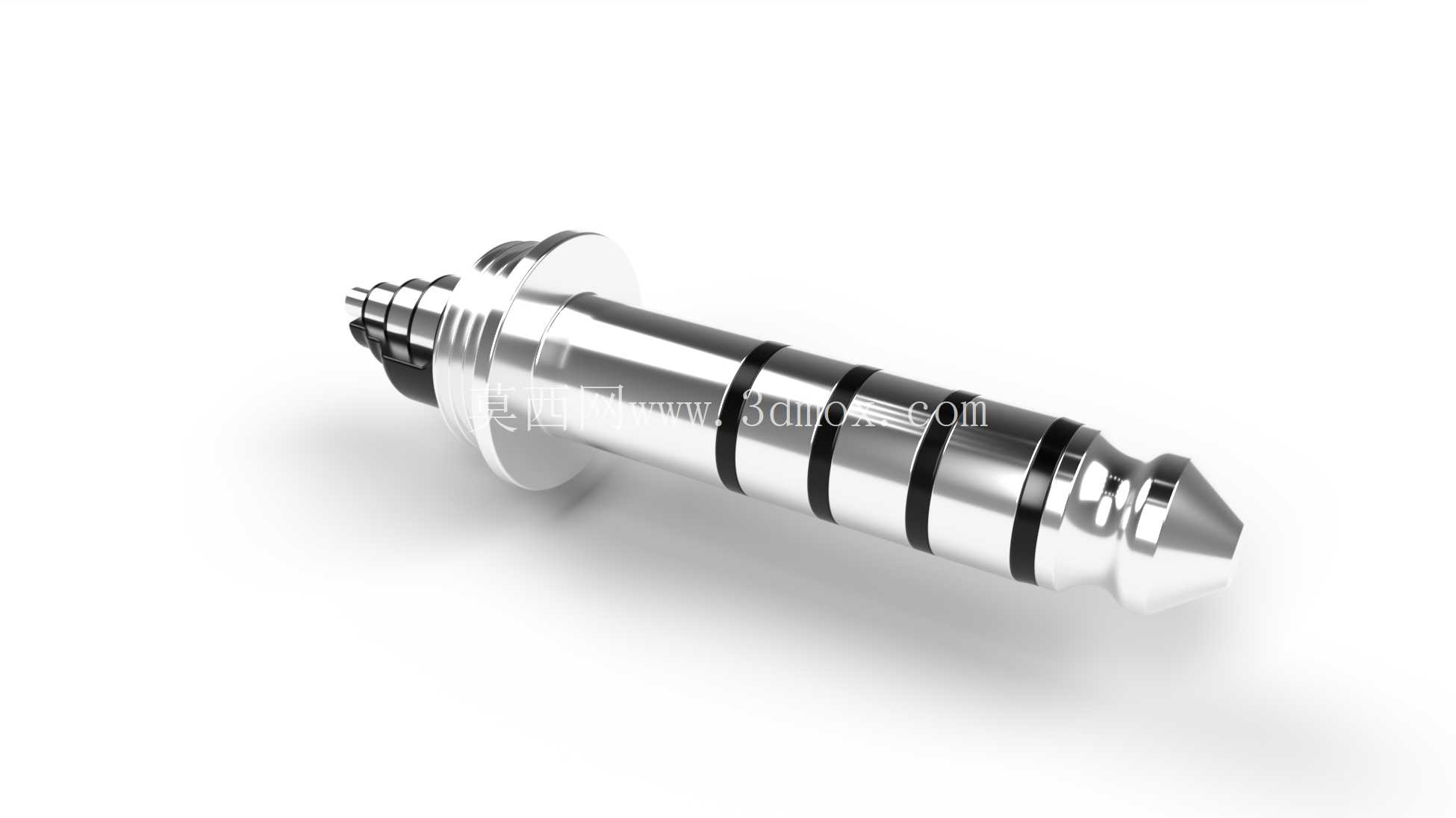

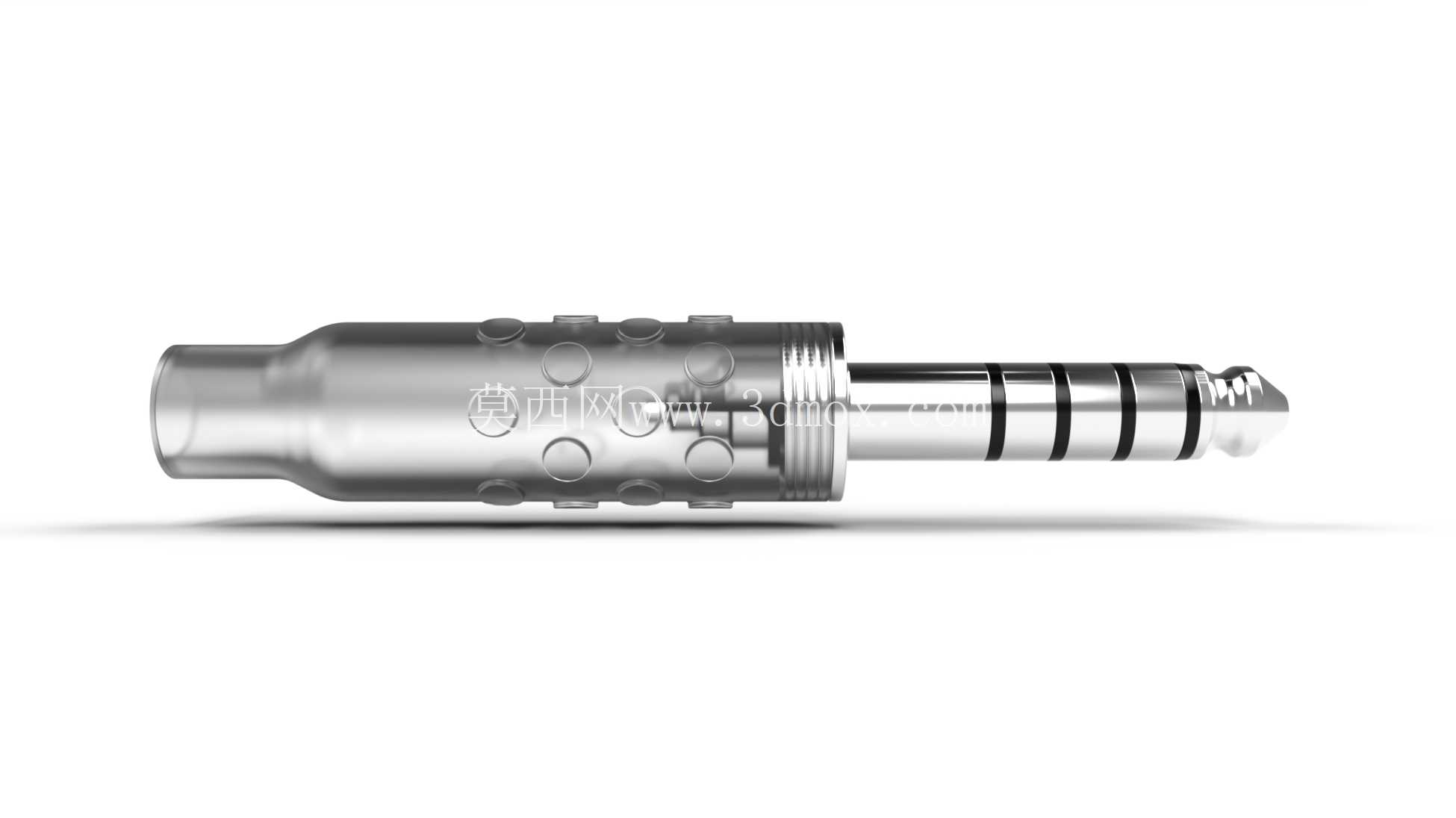

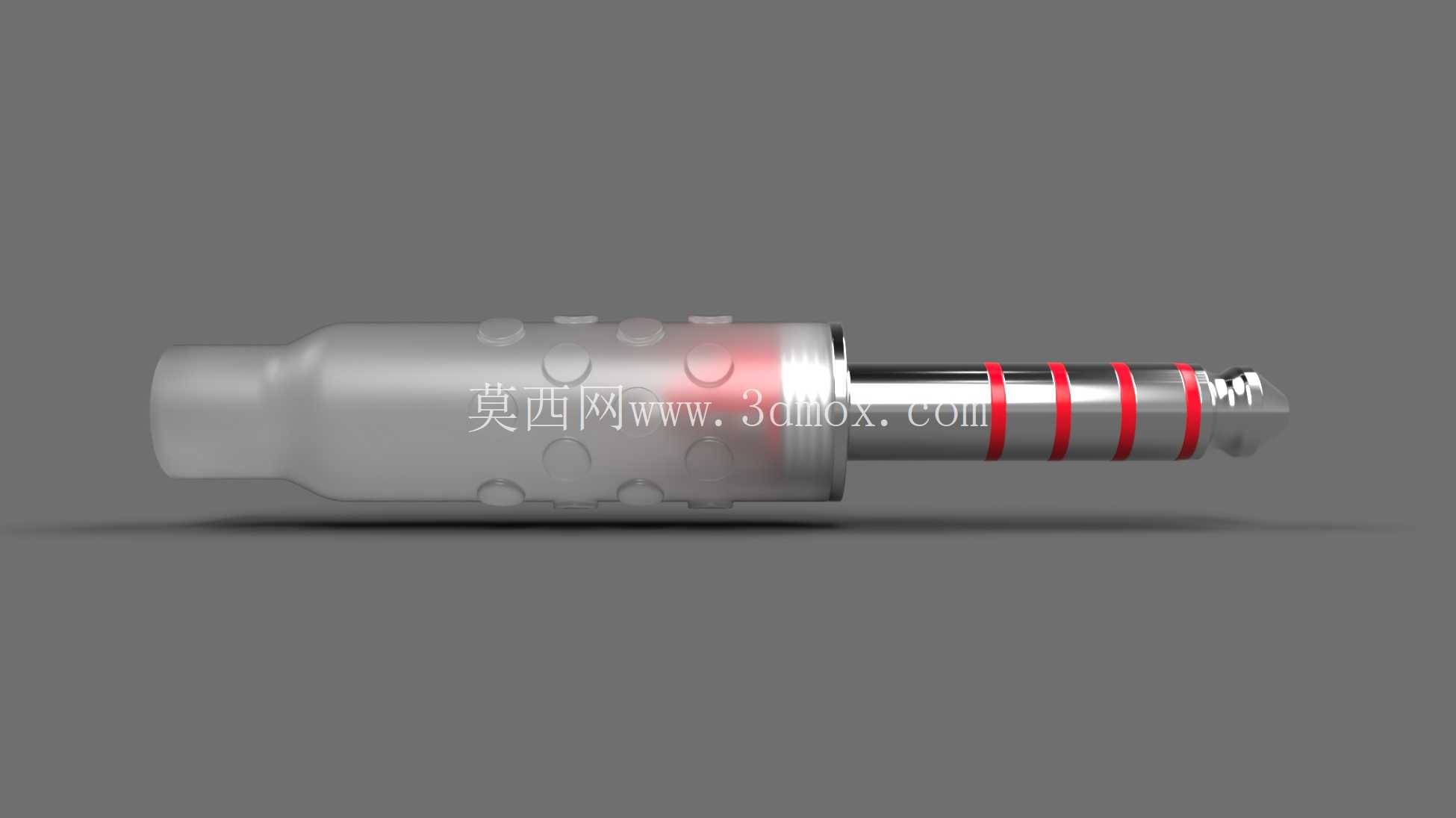

本次设计的接插件为4.4mm规格的五角平衡插头，整体采用金属壳体一体化结构，插合端的接触段按照标准4.4mm平衡接口的引脚定义设置五道绝缘分隔环，分别对应左声道正、左声道负、右声道正、右声道负以及接地引脚，每道接触环的宽度、绝缘环的间隔尺寸均严格匹配通用母座的插合公差，确保插拔过程中不会出现引脚错位、接触不良的问题。插头尾部的壳体表面设置多道环形防滑凸点，凸点的高度控制在0.3mm，既能够保证用户插拔插头时手指与壳体之间有足够的摩擦力，不会因为手滑导致插拔力不足损伤接口，也不会因为凸点过高导致握持时产生硌手的不适感。

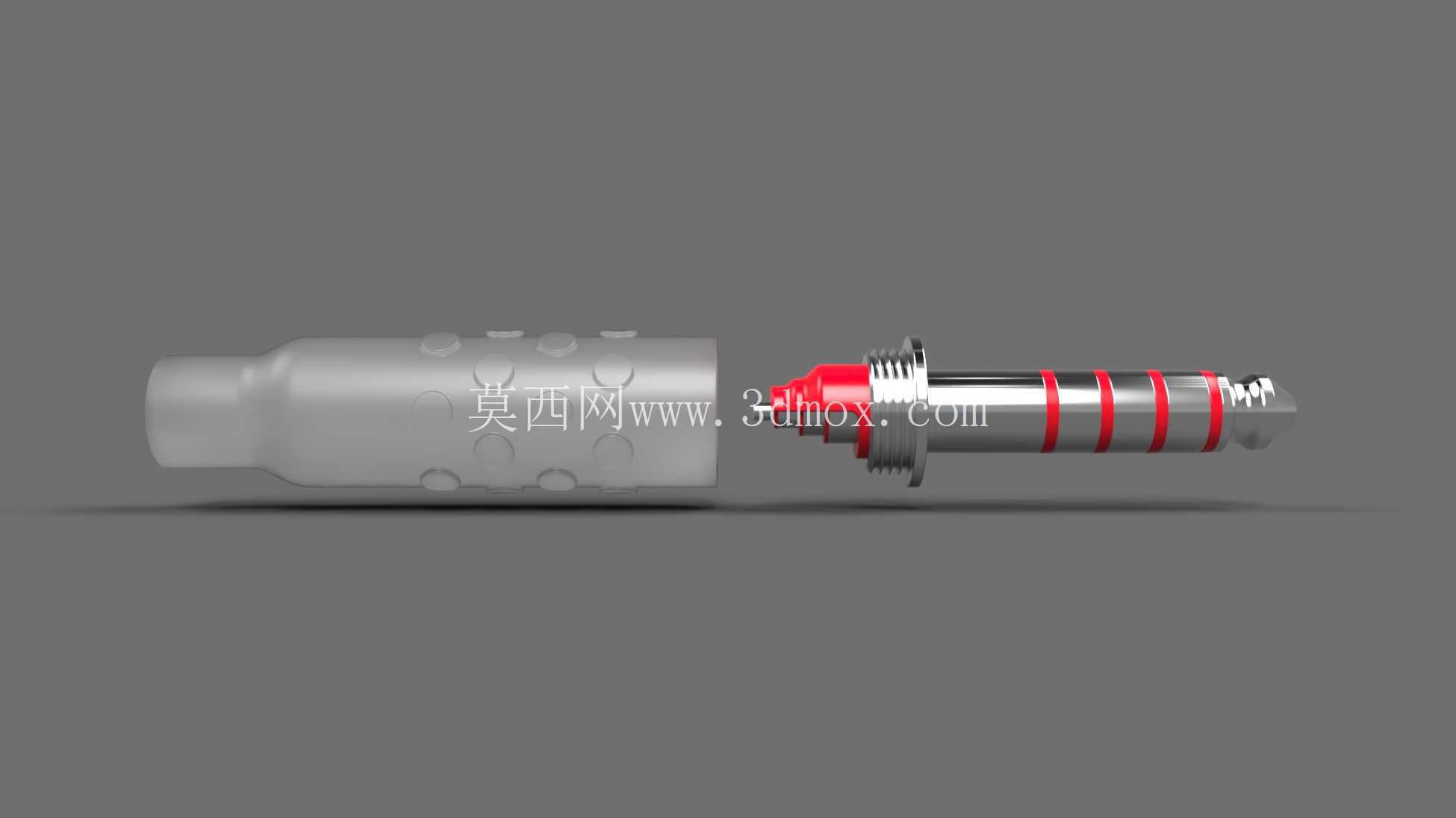

从安装边界来看，插头整体的最大外径控制在8mm以内，尾部线缆接入端的内孔直径适配直径4-6mm的多芯平衡音频线，线缆与壳体的衔接处做了锥形过渡结构，能够分散线缆弯折时的应力，避免长期使用后线缆根部出现断线、接触不良的问题。插头的插合段长度严格控制在标准尺寸范围内，插入配套母座后不会出现插接过深顶坏母座内部弹片、或是插接过浅导致接触松动的问题，插合面的顶端做了R0.5mm的圆角导向处理，插拔时能够顺利对准母座插孔，不会刮伤母座内部的接触弹片。

设计过程中首先参考了市面主流4.4mm平衡母座的内部尺寸参数，由于公开渠道中该规格插头的精准尺寸资料较少，设计前对多款市售成熟4.4mm平衡插头进行了实物测绘，核对每一道接触环的轴向位置、径向尺寸、绝缘层厚度，确保公母插合时每一个引脚的接触长度都能达到1.2mm以上，满足大电流信号传输的接触面积要求，避免大动态音频信号输出时出现接触电阻过大导致的信号失真。壳体部分采用铜合金基材表面镀镍处理，既能够保证壳体的结构强度，承受至少5000次以上的插拔循环不会出现形变，也能通过金属壳体实现电磁屏蔽效果，减少外界信号对内部传输音频信号的干扰。

在实际设备适配场景中，该插头可用于高端耳机的换线改装、便携音频播放器的对录线制作、专业调音台的平衡信号连接线加工，相比传统的卡农平衡接口，4.4mm接口体积更小，更适合便携类音频设备使用；相比2.5mm平衡接口，4.4mm接口的接触面积更大，结构强度更高，不容易出现插针弯折、接触不良的问题，能够承受更大的信号传输功率，适配大阻抗头戴式耳机的驱动需求。设计时还特意控制了插头整体的重量，整颗插头不含线缆的重量控制在12g以内，不会因为插头过重导致设备接口长期承受侧向应力出现母座脱焊的问题，即便是在便携播放器上插着插头随身携带，也不会因为晃动给接口带来过大的负载。

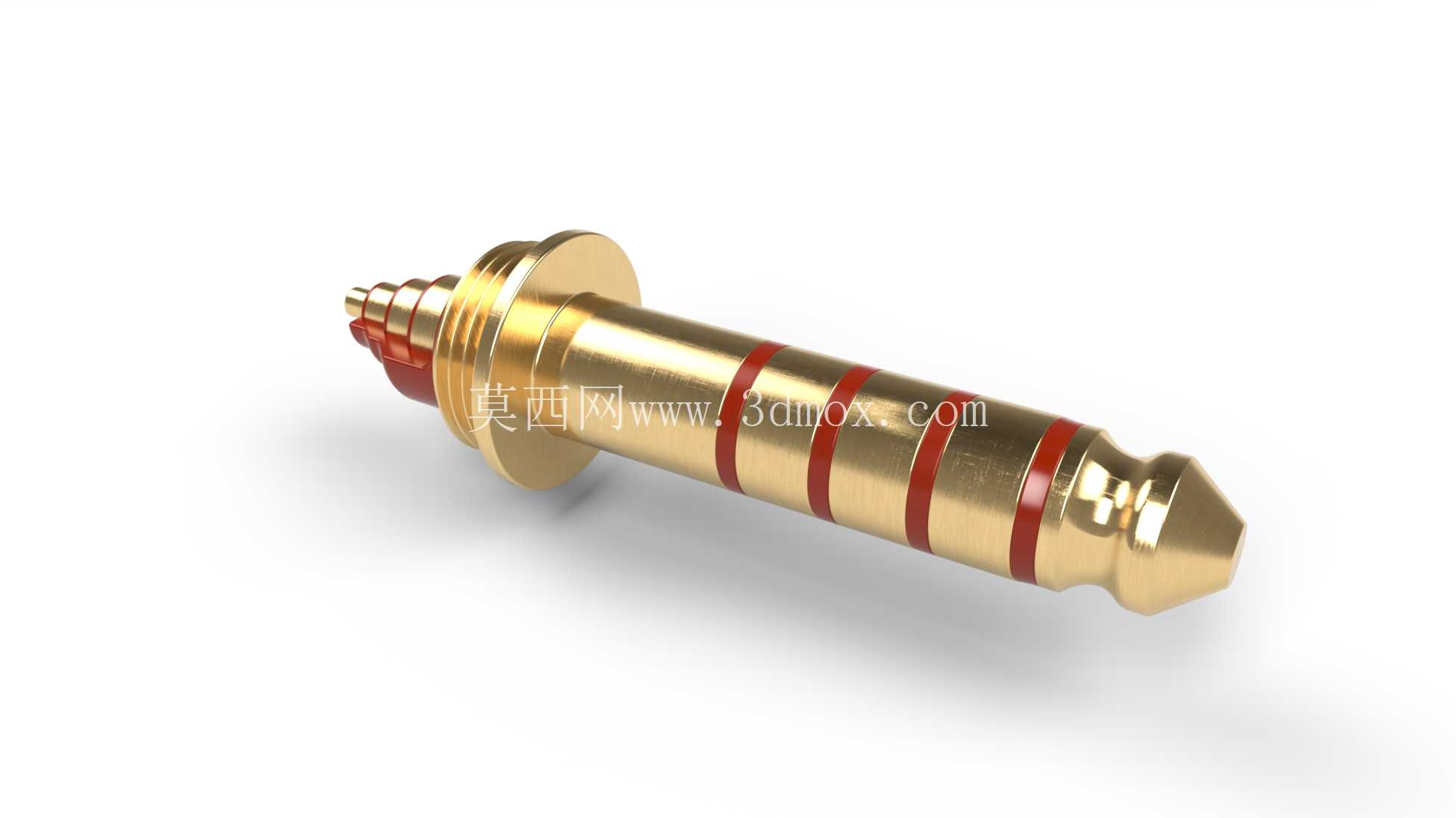

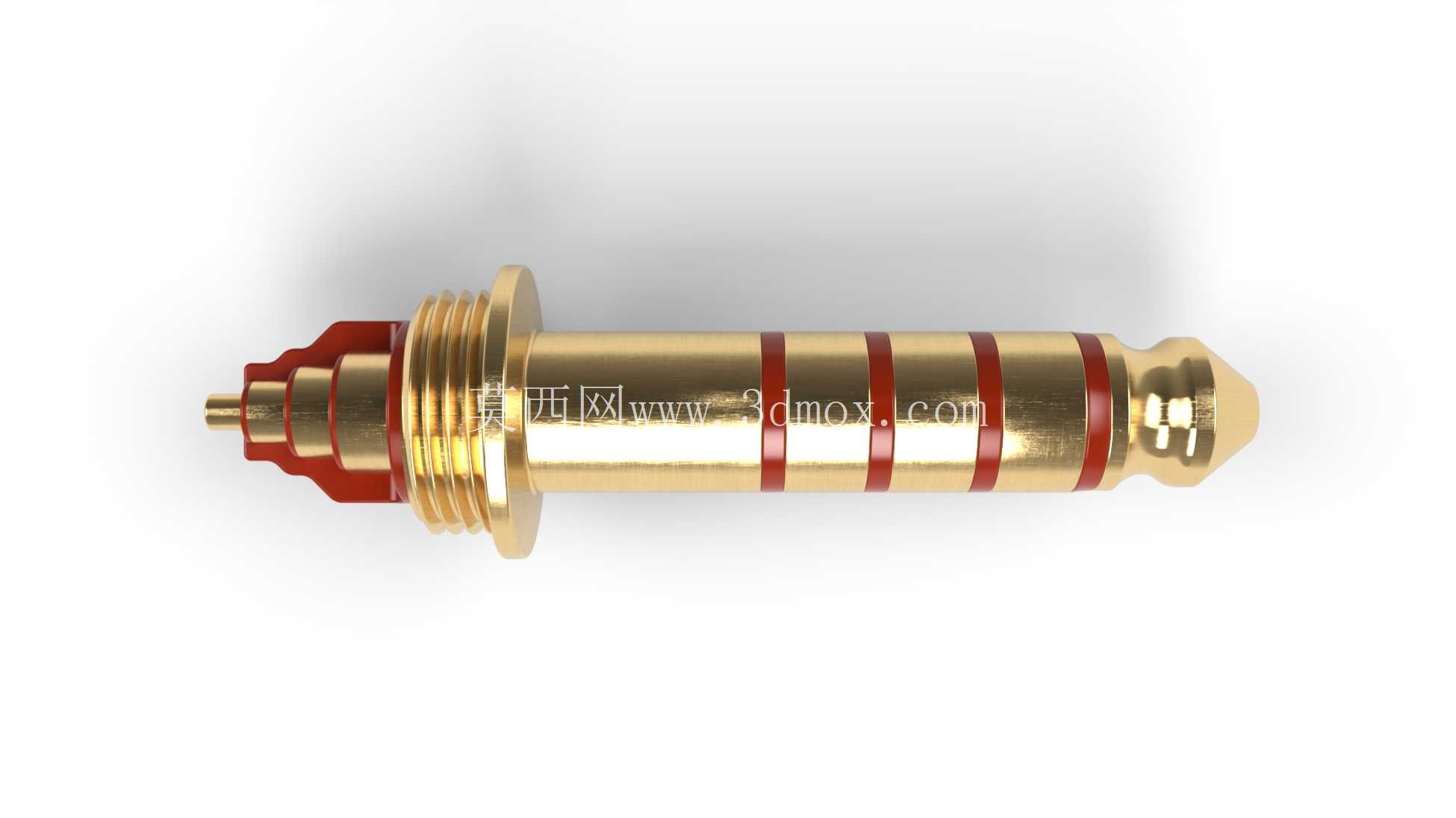

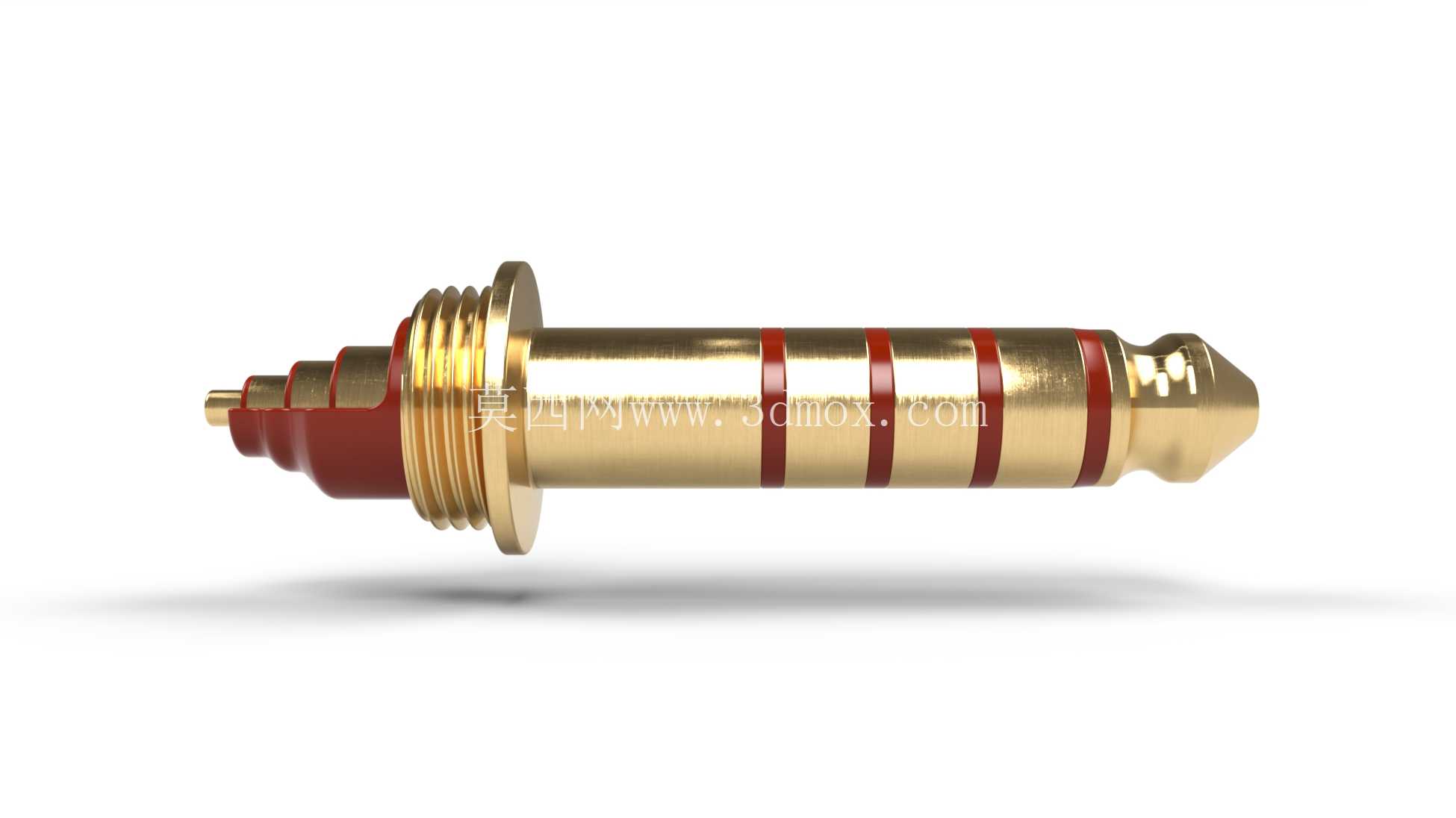

接触环部分采用黄铜基材表面镀金处理，镀层厚度控制在0.5μm，既能够保证接触表面的抗氧化能力，长期使用不会因为氧化导致接触电阻升高出现底噪，也能控制加工成本，避免镀层过厚导致插合尺寸超差。绝缘分隔环采用耐高温的PPS材质注塑成型，能够承受波峰焊时的高温，不会在焊接线缆时出现绝缘件融化变形的问题，同时PPS材质的介电常数稳定，不会对高频音频信号产生额外的损耗，保证全频段声音信号的传输一致性。
