M3系列机用螺钉配套锁紧垫圈螺母组

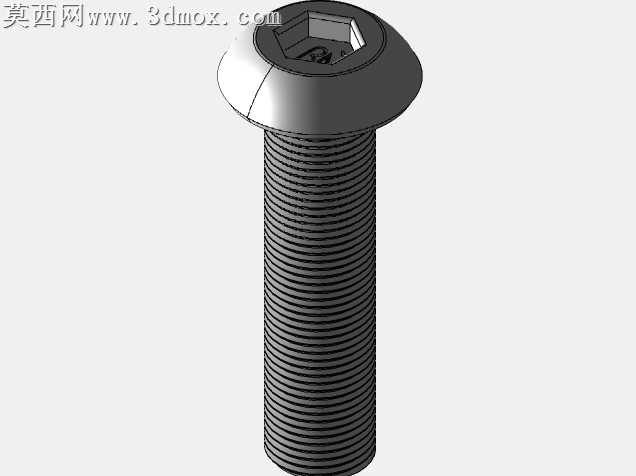

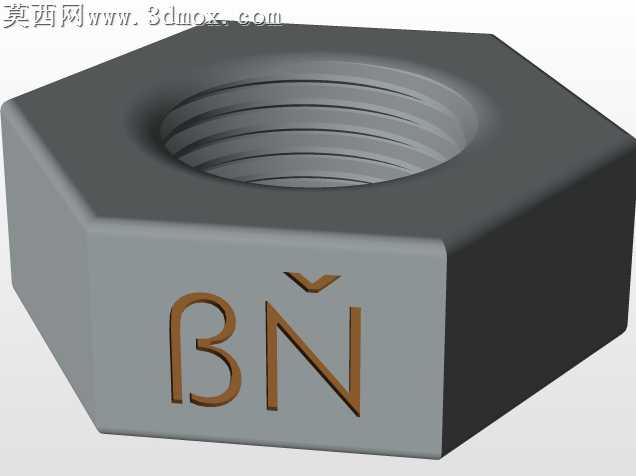

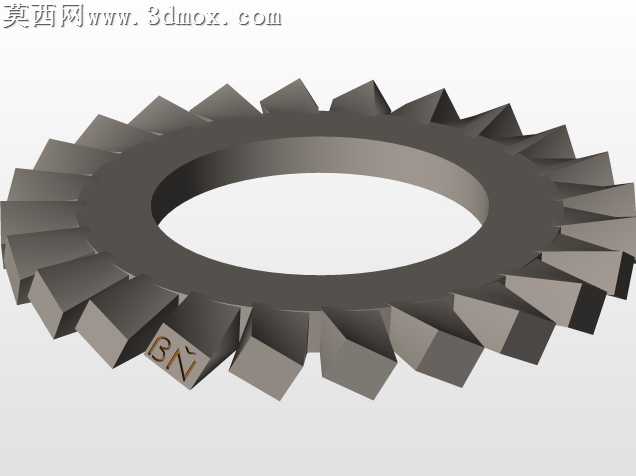

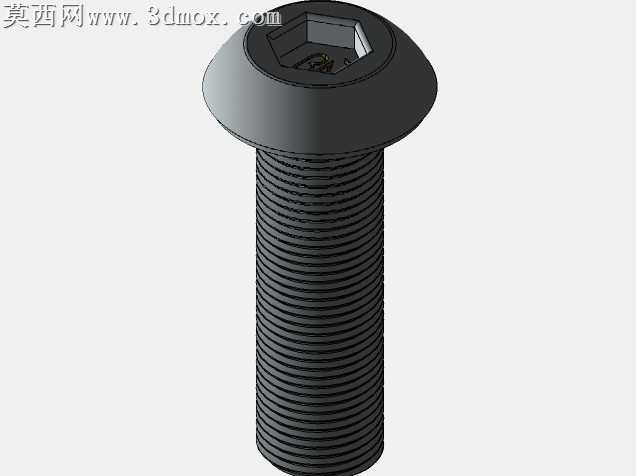

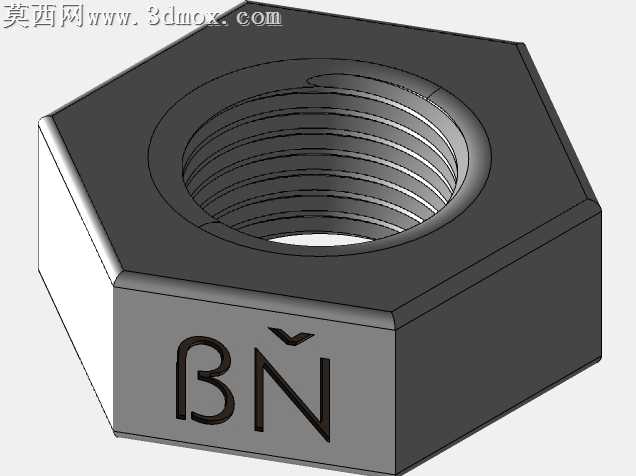

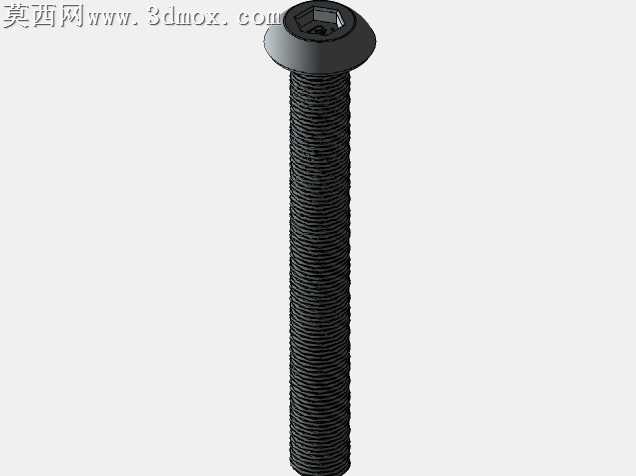

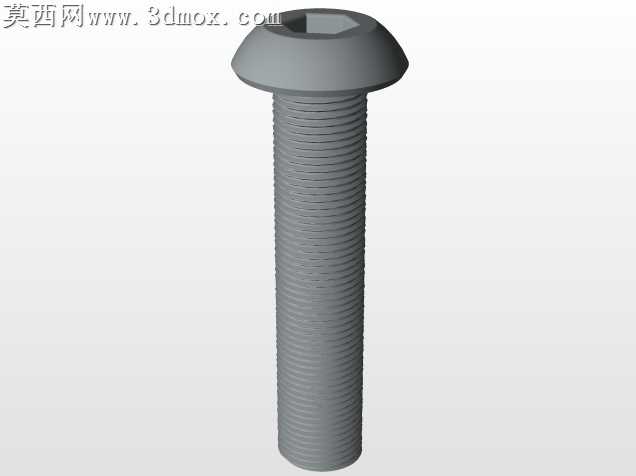

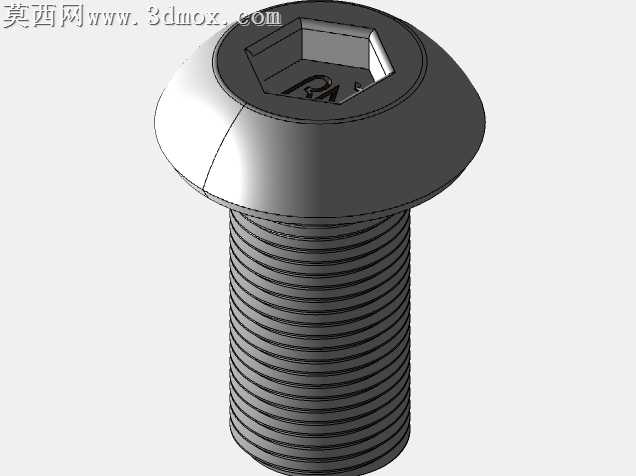

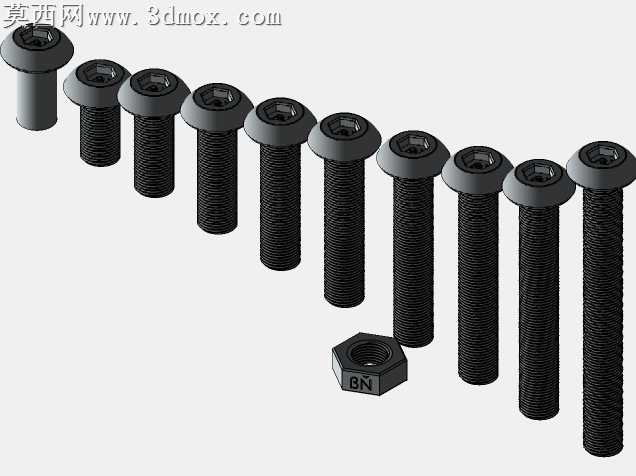

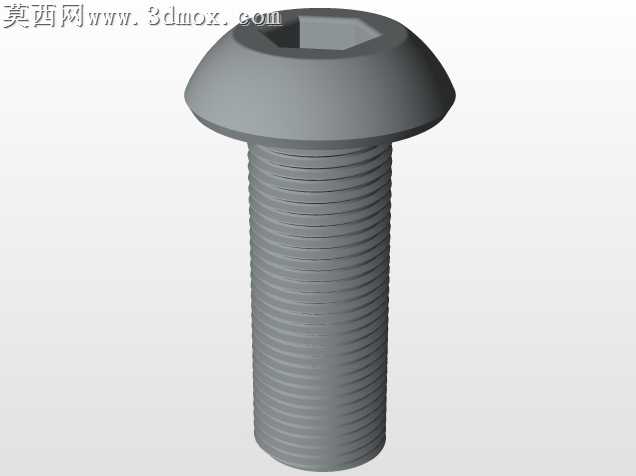

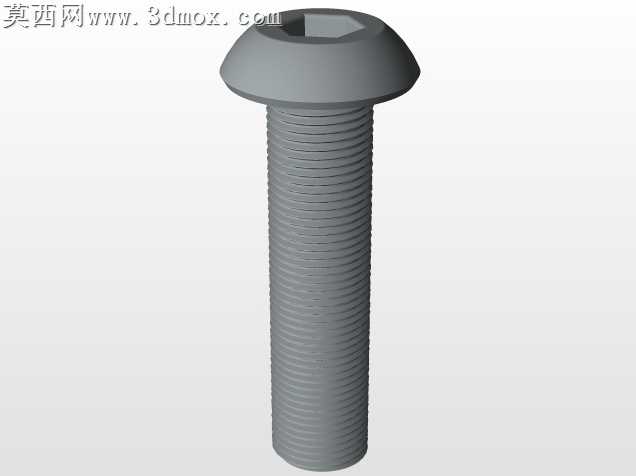

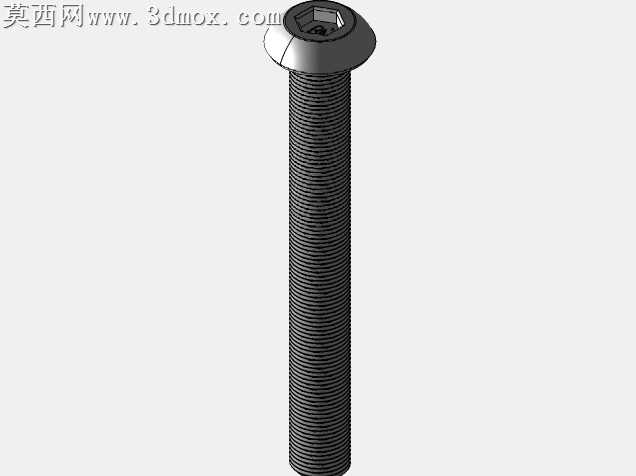

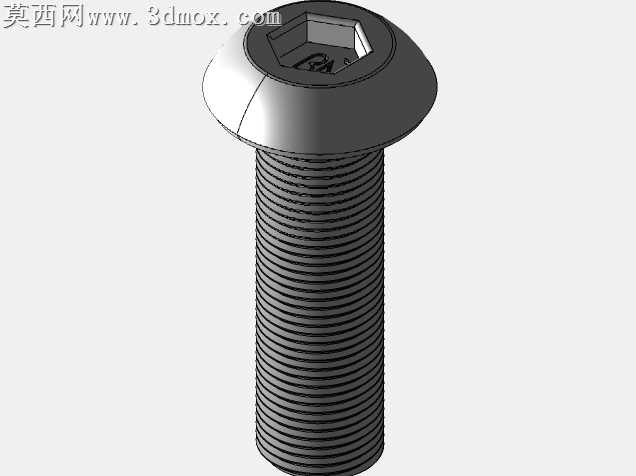

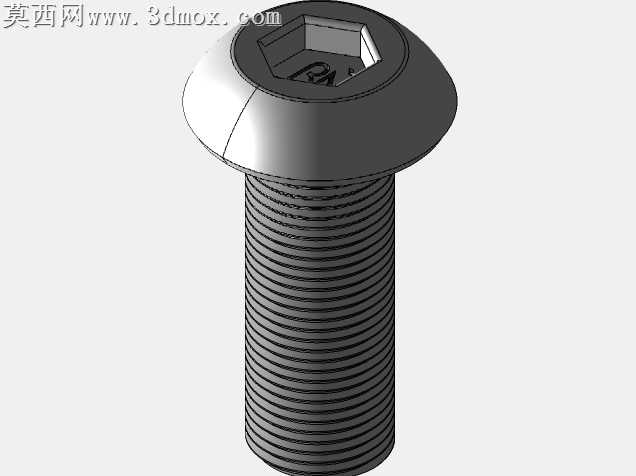

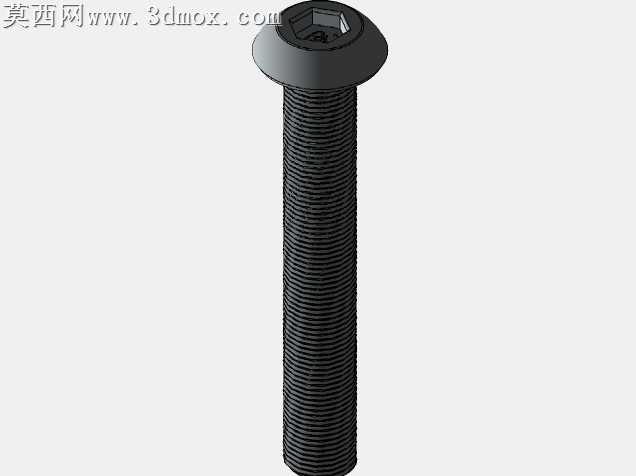

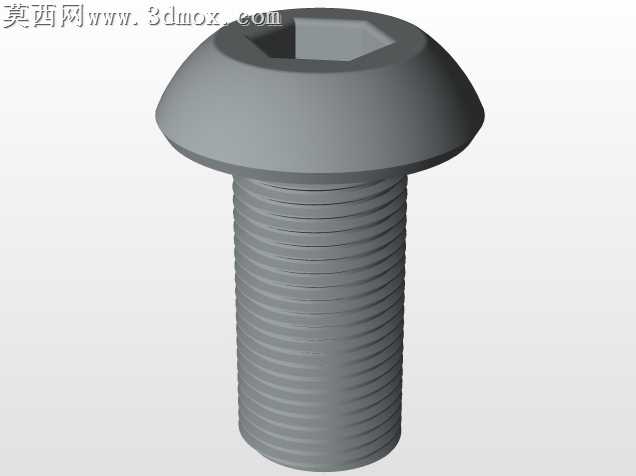

本套三维模型采用SolidWorks进行参数化建模，完整还原M3规格全长度系列机用螺钉、配套锁紧垫圈与六角螺母的真实结构与尺寸特征。建模过程中首先梳理紧固件的通用设计逻辑，以M3公制螺纹为核心基准，针对6mm至25mm共9种不同长度的螺钉分别建立独立参数化模型，螺钉头部采用标准盘头内六角结构，建模时精准还原内六角驱动槽的深度、倒角细节，螺杆部分严格按照公制螺纹牙型参数生成螺旋实体，牙距、牙型角、牙顶间隙均符合通用紧固件标准，同时对螺杆末端的倒角过渡做了精细化处理，避免模型出现尖锐破面。配套的锁紧垫圈建模时还原了其防松结构的细节特征，边缘的止动齿、垫圈本体的厚度与弹性形变预留结构均做了准确还原；六角螺母部分严格按照M3配套螺母的对边尺寸、厚度参数建模，表面的标识字符采用浮雕特征嵌入螺母端面，还原真实产品的标识细节。材质渲染阶段，为所有紧固件赋予哑光黑色碳钢材质，调整材质的粗糙度、金属度参数，模拟高强度发黑紧固件的真实表面质感，螺纹牙面处做了细微的光影层次处理，凸显螺纹的螺旋结构特征，螺母与垫圈的边缘做了细微的圆角光影过渡，还原五金零件加工后的边缘钝化效果。整套模型的装配逻辑遵循实际紧固件的使用搭配关系，不同长度的螺钉按长度梯度有序排布，螺母放置于螺钉组前方，直观展示整套紧固件的规格覆盖范围，所有零件的配合间隙均按照实际装配公差设置，既保证模型展示时的视觉整体性，也可直接用于装配模拟、工程出图等场景。建模过程中对所有特征做了参数化关联，后续若需调整螺钉长度、螺纹规格，仅需修改对应参数即可快速生成新规格的紧固件模型，大幅提升同类零件的建模效率，模型的所有曲面均经过曲率检查，无破面、重叠面、非流形几何等问题，可直接导入各类三维软件进行后续的装配验证、运动仿真或者渲染出图工作。
