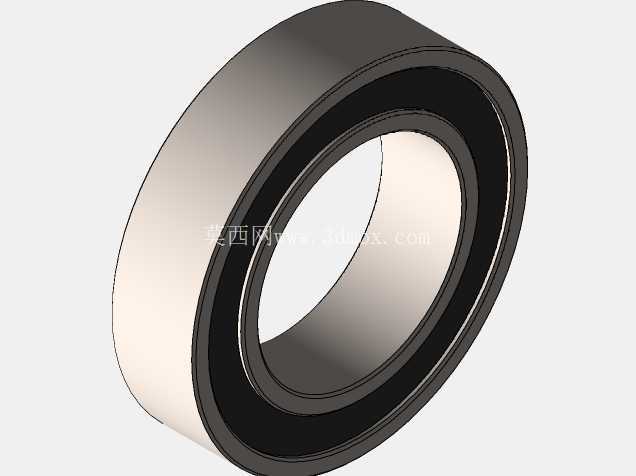

SR1038-2RS双面密封微型深沟球轴承结构

　　做小型精密传动结构设计时，这类微型双密封深沟球轴承的选型和安装边界往往是决定整套机构寿命的核心细节，很多刚入行的工程师容易只看额定动载荷参数，忽略实际工况下的密封冗余、安装配合公差带来的附加载荷，最后做出来的机构要么早期异响，要么密封失效进灰导致卡滞。从结构上看，这款轴承采用典型的深沟滚道设计，滚道曲率与钢球的匹配度经过优化，能在承受纯径向载荷的同时，兼顾一定比例的双向轴向载荷，这点在小型伺服输出端、微型传动模组的支撑位尤其实用——很多小型机构没有空间额外布置推力轴承，靠深沟球轴承的复合承载能力就能同时约束径向跳动和轴向窜动，不用额外增加定位零件，能大幅压缩传动段的轴向尺寸。双面带接触式橡胶密封的结构，是这款轴承区别于开式微型轴承的核心特征，密封唇口与内圈密封槽的过盈量控制在合理区间，既不会因为过盈太大增加运转阻力、提升空载扭矩，也不会因为过盈太小失去密封效果，在有少量粉尘、偶尔溅到轻质润滑油的工况下，能有效阻挡外界杂质进入滚道，同时防止轴承内部填充的润滑脂外泄，适合用在小型消费电子传动件、便携检测设备转轴、小型通讯器材调谐机构这类没有额外密封防护结构的部位，不用额外设计密封端盖，能简化周边零件的结构复杂度。

　　建模时需要特别注意几个安装边界的尺寸逻辑：首先是外圈与安装座孔的配合，这类微型轴承的外圈壁厚很薄，如果座孔采用过盈量太大的配合，压装后会导致外圈滚道变形，圆度超差后直接增大钢球运转阻力，甚至出现卡滞，一般轻载工况下采用过渡配合即可，靠端盖或者孔用挡圈做轴向定位；内圈与轴的配合同样要控制过盈量，因为内圈的壁厚也远小于常规尺寸轴承，轴径公差偏大时压装会导致内圈滚道收缩，预紧力异常升高，运转时温升过快，润滑脂提前失效。另外要注意密封件的安装避让，周边的轴肩、座孔挡边高度不能超过密封件的允许接触高度，否则运转时会摩擦密封橡胶唇，不仅会磨坏密封件导致润滑脂泄漏，还会产生额外的摩擦扭矩，增加驱动端的负载。

　　从实际应用场景看，这类小尺寸双密封轴承常出现在小型通讯设备的调谐机构里，比如便携电台的旋钮转轴、小型信号调节装置的旋转支撑，这类场景的载荷不大，但对运转平顺性、长期使用无卡滞的要求很高，而且设备往往是便携使用，会暴露在户外粉尘、偶尔的小雨溅洒环境里，双面密封结构刚好能满足这类防护需求，不需要额外做复杂的密封结构。还有小型精密电子产品的滑动翻转结构、微型行星减速器的输出端支撑，也常选用这类轴承，因为它的径向尺寸小，能在有限的安装空间里提供稳定的旋转支撑，而且自带密封的结构不用定期补充润滑脂，适合免维护的小型设备。设计建模时还要考虑滚道的曲率系数，一般内圈滚道曲率半径取钢球直径的0.515-0.52倍，外圈滚道曲率半径略大一点，取0.525-0.53倍，这个参数区间能让钢球和滚道的接触应力控制在合理范围，同时保证运转时的灵活性，不会因为曲率太接近导致摩擦阻力增大，也不会因为曲率差太大导致接触应力过高，降低额定动载荷。另外保持架采用浪形冲压保持架，兜孔间隙控制在合理范围，既能兜住钢球防止运转时脱落，又不会因为间隙太小卡滞钢球，在高速轻载工况下，保持架的动平衡特性也能满足要求，不会因为保持架晃动产生异常噪音。

　　很多工程师在做这类微型轴承的装配结构时，容易忽略压装的受力点，不管是压内圈还是压外圈，都不能让滚动体承受压装力，否则会在滚道表面产生压痕，运转时出现异响和早期疲劳剥落，压装内圈时受力面只能在内圈端面，压装外圈时受力面只能在外圈端面，这点在设计装配工装、周边零件的压装避让结构时要特别注意。还有轴向预紧的控制，这类微型轴承不能施加太大的轴向预紧，否则会大幅增加运转阻力，温升明显，一般轻载工况下靠轴用挡圈或者端盖的轻微接触定位即可，不需要额外加预紧弹簧，除非是对回转精度要求特别高的场景，才会用波形垫片施加微小的预紧力，消除轴承的轴向游隙。从尺寸链的角度看，安装时要控制轴肩到座孔挡边的轴向距离，保证轴承安装后不会受到额外的轴向挤压，预留合适的轴向游隙空间，避免工作温度升高时，轴和外壳的热膨胀量差异导致轴承承受额外的轴向载荷。另外密封橡胶的材质一般采用丁腈橡胶，耐普通矿物润滑脂，工作温度范围覆盖常规民用设备的使用区间，不需要额外选用特殊材质的密封件，除非是在有特殊化学腐蚀的工况下，才需要更换氟橡胶密封，但常规通讯、消费电子场景下丁腈橡胶完全能满足使用寿命要求。
