1300毫安时3.7V单串聚合物锂电池组结构

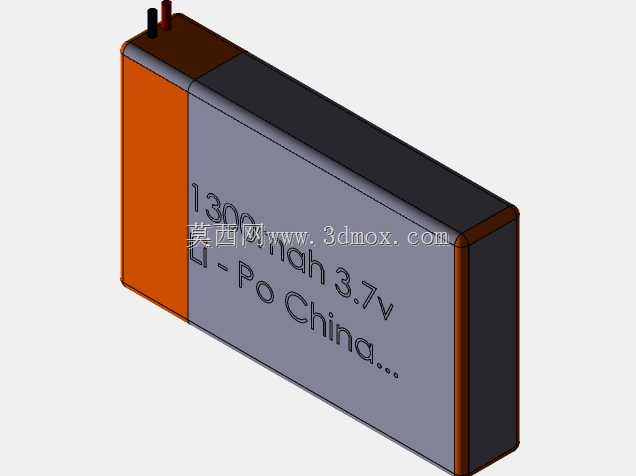

　　在消费类便携电子、小型物联网传感终端、低功耗手持检测设备的开发流程中，供电单元的结构适配往往是整机布局阶段需要优先敲定的核心环节，这款单串聚合物锂电池组的三维结构，正是面向这类紧凑安装场景做的具象化设计呈现。从实际落地的应用场景来看，这类容量规格的锂电芯常被用在便携测温仪、小型蓝牙数据采集模块、头戴式照明设备、迷你型工控手持终端上，这类设备普遍对供电单元的厚度、边角弧度、极耳引出位置有严格的限制，既不能因为电池结构冗余挤占主板与传感元件的安装空间，也不能因为极耳走向不合理增加线束弯折的疲劳风险。设计过程中首先敲定的是电芯本体的包裹结构，外层采用硬质绝缘封边做周圈防护，封边宽度控制在合理范围，既可以避免电芯铝塑膜外层被周边结构件的锐边划伤，也能在整机组装时提供一定的挤压缓冲余量，不会因为装配时的轻微压力导致电芯内部极片错位。电芯主体的侧面做了平直度管控，三个相邻面可以直接贴合设备内部的定位筋位，不需要额外增加缓冲泡棉的厚度就能完成固定，减少了整机装配的物料层级。

　　极耳的引出位置选在电芯顶部的短边侧，正负极极耳采用不同长度的外露设计，红色绝缘套对应正极、黑色对应负极，极耳根部做了封胶加固，避免组装过程中反复弯折导致极耳与电芯内部连接部位断裂，同时极耳的中心距做了标准化设定，刚好匹配市面上常用的贴片式电池保护板安装孔位，工程师在做整机BOM搭配时，可以直接选用通用规格的保护板完成焊接，不需要额外定制转接板。从安装边界来看，这款电池组的整体轮廓做了极小的倒角处理，四个边角的R角控制在1mm以内，既不会因为直角边缘在跌落测试中刺破绝缘层，也不会因为R角过大浪费设备内部的边角空间，电芯表面的标识区域预留了足够的参数喷印位置，不会和周边的固定胶位产生重叠。

　　在结构验证阶段，这类电池模型可以直接导入整机装配体做干涉检查，模拟电池装入设备仓后的间隙状态，确认电池与主板上的 tallest 元件、壳体侧壁的卡扣结构之间是否保留了足够的安全距离，尤其是在做跌落仿真分析时，可以通过模型的实体属性赋值，模拟电池重量对整机重心位置的影响，调整内部筋位的分布位置，避免跌落过程中电池移位挤压主板元件。不同于圆柱电芯的组合结构，这种软包聚合物单串电池组的外形可以根据设备仓的形状做适配，这款模型呈现的是常规矩形结构，其建模逻辑可以快速复用在其他异形软包电池的结构设计中——只需要调整主体的长宽厚参数，重新定位极耳的引出位置，就能快速生成对应规格的电池模型，大幅缩短结构设计阶段的零件建模周期。

　　在做整机热分布分析时，这个模型也可以作为发热源之一，赋值对应的充放电发热参数，模拟设备持续工作时电池周边的温度场分布，确认电池表面的最高温度是否处于聚合物材质的安全工作区间，指导工程师在壳体对应位置设计散热孔或者导热垫的贴装位置。很多初级结构工程师在做便携设备设计时，往往会忽略电池模型的细节还原，直接用简单的方块代替电池实体，导致后续开模阶段才发现极耳位置和主板元件干涉、电池厚度超标装不进壳体等问题，这类精细化的电池结构模型，刚好可以帮助工程师在设计初期就把所有安装边界、连接细节考虑到位，减少后期改模的成本。另外，模型中呈现的电芯外层包裹结构，也还原了实际生产中的封边工艺细节，周圈的封边厚度均匀一致，顶部封边因为要容纳极耳的连接部位，厚度略大于侧边封边，这个细节在做仓体设计时非常关键，如果忽略了顶部封边的厚度差，很容易出现电池装入后顶部顶住壳体上盖、装配间隙超差的问题。在做电池固定结构设计时，模型的平直侧面可以直接作为定位基准，设计对应的周向限位筋，筋位与电池侧面的间隙控制在0.1mm左右，既可以方便装配时的顺利插入，也能避免设备使用过程中电池出现窜动，拉扯极耳连接线导致供电中断。
