三菱HC-SFS301伺服电机三维结构

这款伺服电机的三维建模完全还原了实物的装配逻辑与结构细节，建模过程中优先考虑了设备集成阶段的安装适配需求，没有做多余的外观美化，所有结构特征都对应实际生产中的加工与装配要求。从应用场景来看，这类中大功率伺服电机多用于数控加工中心的进给轴驱动、自动化生产线的重载工位传动、包装机械的主牵引机构、工业机器人的大臂关节驱动等对位置控制精度、动态响应速度有较高要求的场合，相比普通异步电机，它能实现精准的位置环、速度环、转矩环闭环控制，在负载波动的工况下也能维持稳定的输出特性。

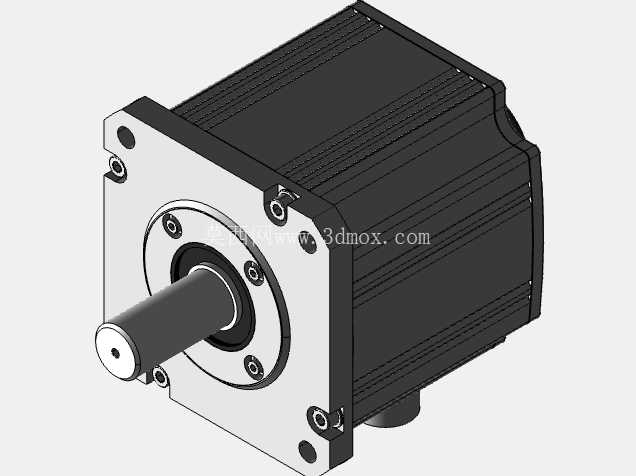

从功能特性来看，模型完整还原了电机本体的方形安装法兰结构，法兰端的安装孔位完全按照实物的孔距、孔径、沉头深度建模，安装止口的配合公差也在建模时做了对应预留，设计人员在做设备布局时，可以直接调用这个模型完成安装板的孔位设计，不需要再额外核对安装尺寸，能有效减少设计阶段的尺寸核对工作量。输出轴的轴径、键槽尺寸、轴伸长度都严格按照实物参数还原，轴端的中心孔、油封配合位的结构也做了完整呈现，方便设计人员配套选择联轴器、同步轮等传动连接件，避免出现轴孔配合不匹配、键槽位置干涉的问题。

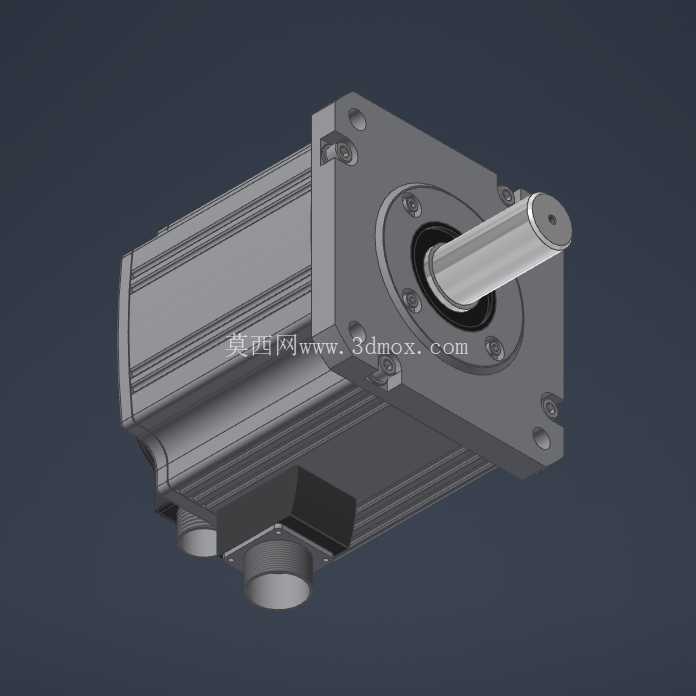

电机本体的外壳散热筋结构在模型中也做了完整还原，建模时考虑了散热空间预留的需求，设备布局时可以根据散热筋的走向规划电机周边的通风空间，避免电机长时间运行时因为散热空间不足导致过热降容。电机尾部的编码器安装位、接线盒的出线方向、航空插头的安装尺寸都在模型中有准确体现，电气设计人员可以根据接线盒的位置规划走线槽的布局，结构设计人员也能提前核对编码器端是否会和设备的其他结构件产生干涉。

建模过程中采用了分零件装配的建模思路，法兰端盖、电机壳体、输出轴、后端盖、接线盒、编码器外罩都作为独立零件存在，每个零件的配合面都做了贴合处理，没有出现面重叠、装配间隙不合理的问题，设计人员如果需要做局部结构的改制，比如更改法兰安装孔位、调整接线盒出线方向，可以直接对对应零件进行编辑，不需要重新拆分整体模型。模型的外形尺寸边界完全按照实物的最大外轮廓还原，包括电机本体的直径、总长度、法兰的方形轮廓尺寸、接线盒的突出高度都做了准确标注参考，在做设备整体布局时，可以直接通过模型的外轮廓判断电机安装后是否会和周边的钣金护罩、传动部件、管线产生干涉，提前规避装配阶段的空间冲突问题。

从设计思路上来说，这个模型没有做简化处理，所有影响安装、布局、装配的结构特征都完整保留，同时又去掉了不影响整体结构的微小工艺特征，比如外壳表面的微小刻字、螺丝头部的防滑纹路等，在保证模型实用性的前提下控制了模型的文件体量，不会因为特征过多导致装配体卡顿。对于做非标设备设计的工程师来说，调用这个模型可以直接完成电机安装位的结构设计、传动链路的配合校核、电气走线的空间规划，不需要再花费时间自行测绘建模，能有效缩短设备设计的周期，减少因为测绘尺寸误差导致的装配返工问题。在实际选型配套时，也可以通过这个模型直观核对电机的安装空间是否满足要求，尤其是在一些布局紧凑的设备中，提前通过三维模型核对安装边界，能避免后期采购后出现电机无法装入安装位的问题。
