壁挂式碳钢IP65防护小型电气控制柜

在工业现场低压配电、小型设备就近控制的场景里，这类紧凑型壁挂电控箱的使用频率极高，不管是车间生产线旁的工位动力分线、小型单机设备的电气元件集成安装，还是户外露天工况下的简易回路控制，都能看到这类箱体的应用。不同于落地式大型柜体需要预留专门的安装通道与底部进出线空间，这款小尺寸控制柜的设计初衷就是适配空间局促、安装点位分散的使用场景，不需要占用地面有效作业面积，直接通过背部挂装结构固定在墙面、设备机架立面或者立柱上即可完成部署。

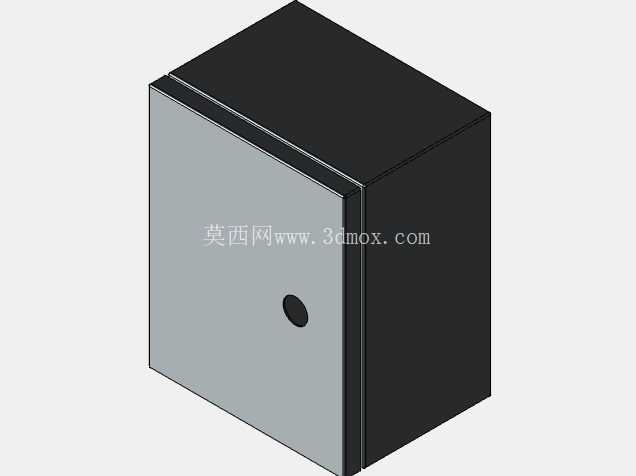

从结构设计逻辑来看，这款箱体采用了经典的扣合式门体结构，门体与箱体主体的折边做了嵌套式配合，配合密封胶条的安装槽位，能够稳定达到IP65的防护等级，完全可以阻挡粉尘进入箱体内部，同时应对各个方向的低压喷水冲击，不管是车间内有切削液飞溅的机加工工位，还是户外存在短时淋雨、扬尘的工况，都能为内部安装的电气元件提供可靠的防护屏障。箱体主体采用碳钢材质加工，板材厚度适配常规低压电控的强度需求，既不会因为板材过薄导致安装后出现形变、门体闭合错位的问题，也不会因为板材过厚造成整体重量超标，增加壁挂安装的承重负担。

尺寸参数上，这款控制柜的外部三维尺寸为200mm×250mm×150mm，这个尺寸边界是经过大量实际场景验证的黄金紧凑型规格：宽度200mm的方向可以并排安装3-4个小型断路器或者1个小型PLC加配套接线端子，高度250mm的方向预留了上下进出线的走线弯折空间，深度150mm的尺寸既可以容纳常规厚度的导轨安装元件，也不会因为箱体过深突出墙面过多，影响现场人员通行或者其他设备的操作。安装边界方面，箱体背部预留的挂装孔位适配常规膨胀螺栓的安装间距，现场施工时不需要额外做打孔改装，直接标记点位固定挂装件即可完成箱体挂载；门体上预留的锁具安装位，可以根据使用场景选配通用型箱锁，避免无关人员随意触碰内部电气元件引发安全事故。

从实际使用的功能特性来说，这类小型控制柜的内部预留了标准DIN导轨的安装位，同时也可以根据需求加装安装底板，不管是安装导轨式的断路器、接触器、接线端子，还是固定非导轨安装的开关电源、小型继电器模组、信号隔离器都能适配。箱体上下端面预留了敲落孔位，现场布线时可以根据进出线的方向、线缆的数量选择对应的敲落孔开孔，安装格兰头或者防水接头即可完成线缆的密封固定，不需要现场额外做开孔作业，大幅降低现场施工的工作量。门体与箱体之间预留了接地端子的安装位置，能够可靠实现门体与箱体主体的等电位连接，满足电气安全规范的要求，避免因为静电积累或者漏电引发的安全隐患。

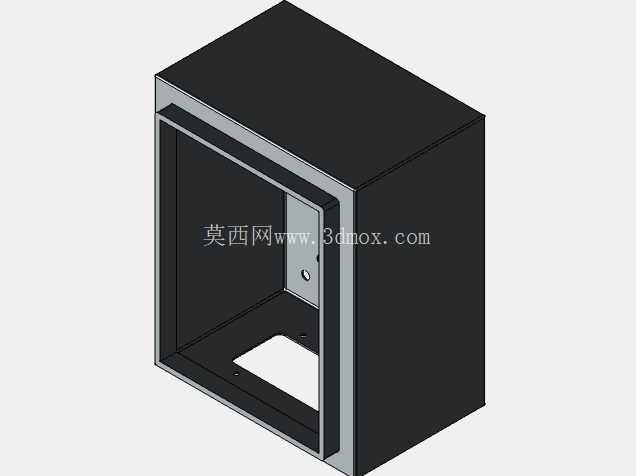

在三维建模的实现逻辑上，这类箱体的建模重点在于折边结构的精准还原，尤其是门体与箱体配合的嵌套折边，尺寸公差需要控制在合理范围内，既要保证门体能够顺畅开合，也要保证闭合后密封胶条有足够的压缩量实现防护效果；同时锁具安装位、挂装孔位、敲落孔的位置都需要和实际加工尺寸对齐，避免后续出工程图时出现尺寸偏差，导致生产出的箱体无法正常装配配件。不同于复杂的传动设备建模，这类钣金箱体的建模需要重点关注钣金工艺的可实现性，所有折边的折弯半径、板材的展开尺寸都要符合常规钣金加工的工艺要求，不能出现无法折弯或者折弯后干涉的结构，保证建出的模型能够直接用于生产加工的参考。

在设备选型适配的场景里，这类小型控制柜非常适合用于控制回路点数少、安装空间有限的场合，比如小型输送线的本地控制盒、单机设备的辅助回路配电、户外监控设备的电源接线箱、车间局部照明的配电分线箱等，相较于大尺寸的落地柜，它的采购成本更低、安装更便捷、后期维护也更方便，不需要专门的柜间通道，哪怕是在设备缝隙、立柱侧面这类狭小空间都能完成安装。同时碳钢材质的箱体表面可以根据使用场景做喷塑处理，不同颜色的喷塑层既可以提升箱体的防腐蚀能力，也可以通过颜色区分不同功能的控制柜，比如动力回路用灰色、控制回路用米色、安全回路用红色，方便现场运维人员快速识别箱体功能。

很多刚接触电气结构设计的工程师容易在小箱体选型时出现尺寸选小导致元件装不下，或者尺寸选大造成空间浪费、成本升高的问题，这款200×250×150规格的箱体刚好覆盖了绝大多数小型控制回路的安装需求，内部可用空间经过优化，在保证元件安装间隙、走线空间的前提下做到了外形尺寸的最小化，不管是做三维布局验证还是直接选型使用，都能很好地适配多数小型电控场景的需求。
