18英尺工业谷物散料垂直斗式提升结构

这款18英尺规格的垂直斗式提升结构，核心面向粮食加工、饲料生产、散料仓储这类需要在紧凑占地内完成大高差物料输送的场景，针对谷物、种子、粉状及颗粒状自由流动散料的垂直转运需求设计，能在有限的厂房平面空间内，完成从低位进料点到高位出料口的连续物料输送，适配谷物加工厂、饲料生产车间、散粮仓储中转点这类对垂直输送效率、占地空间有明确要求的作业场景。

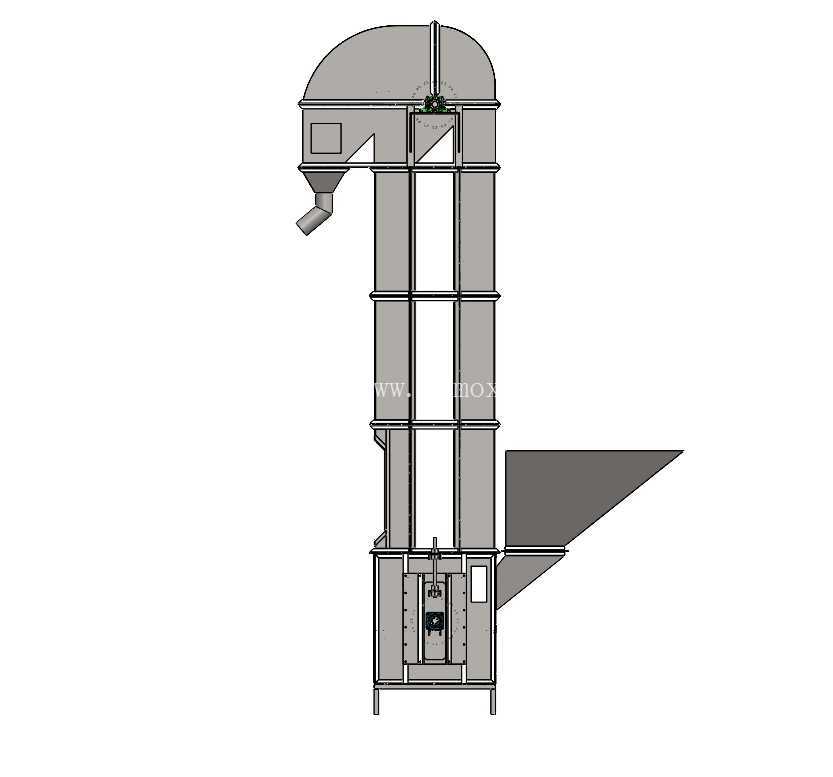

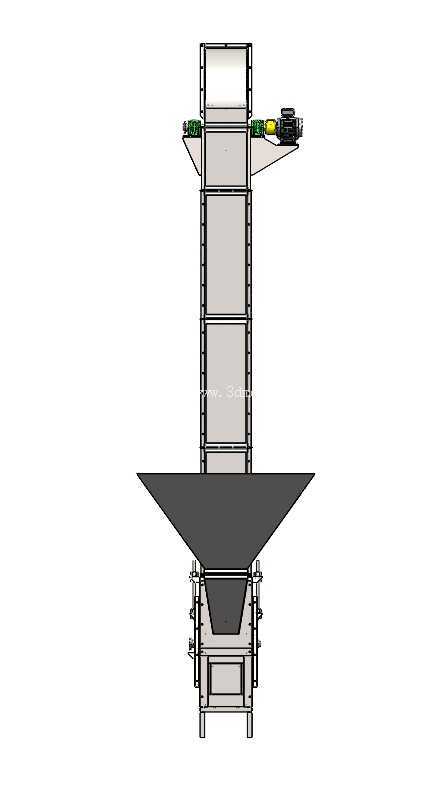

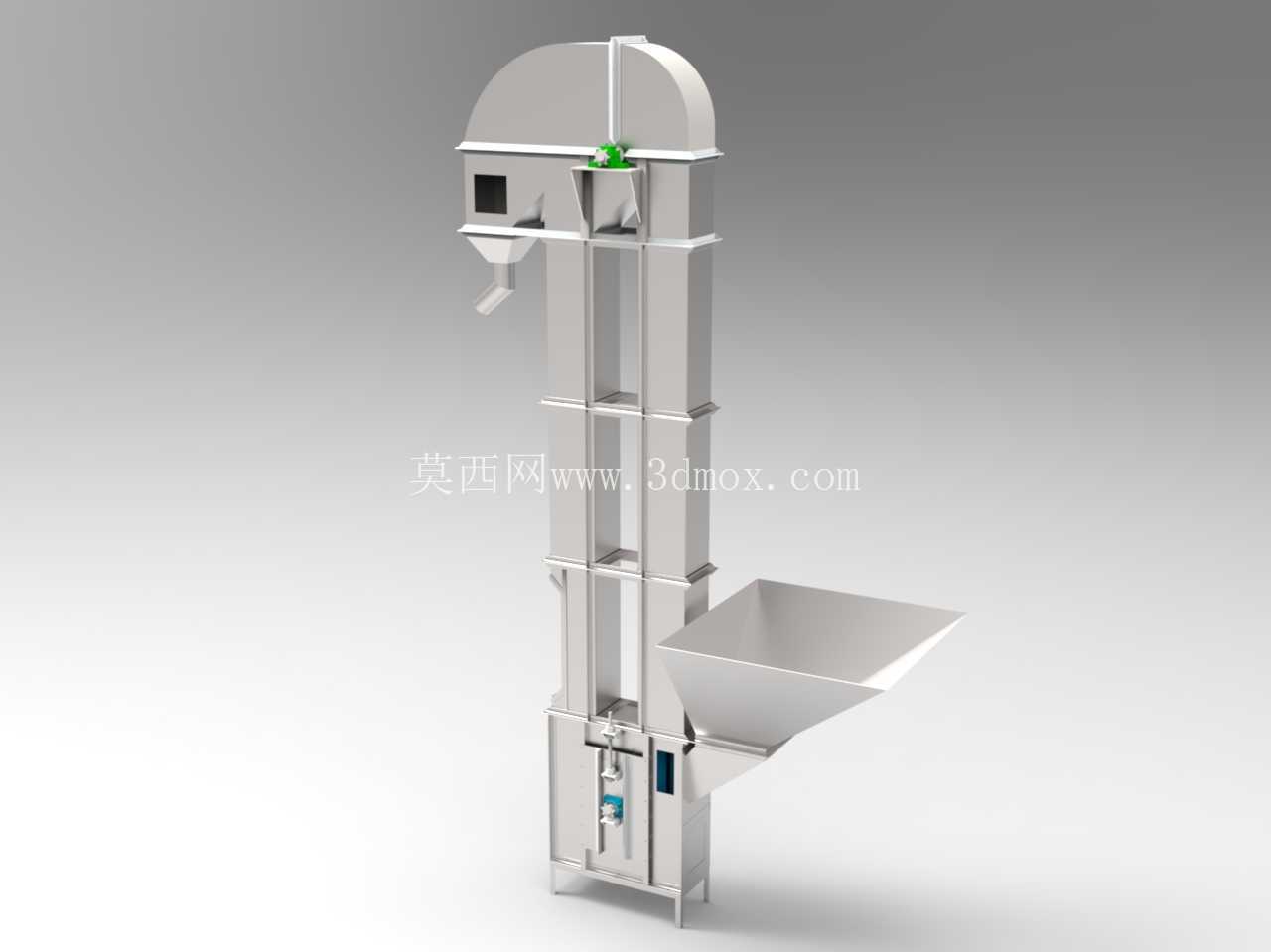

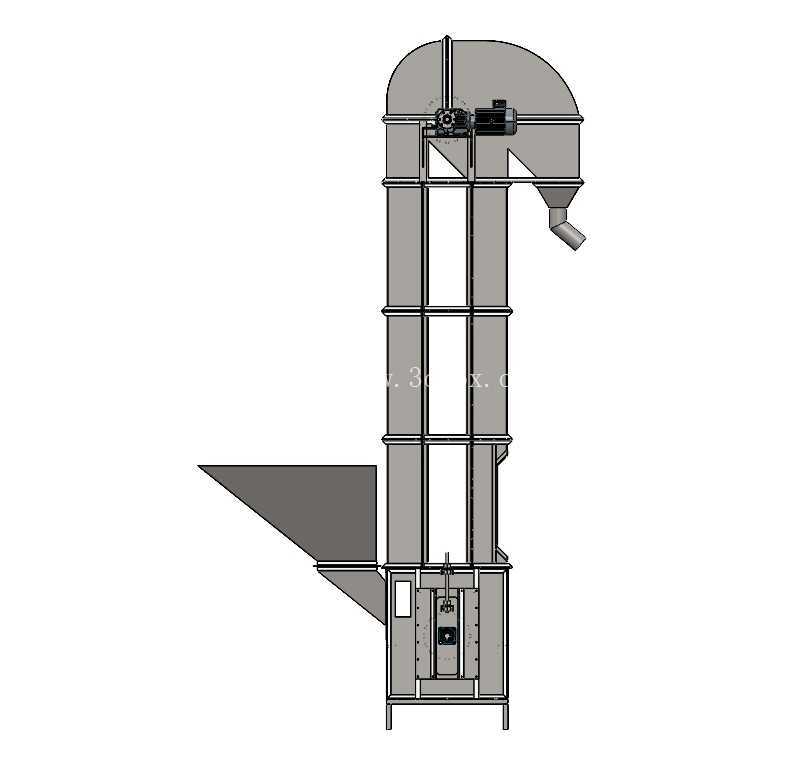

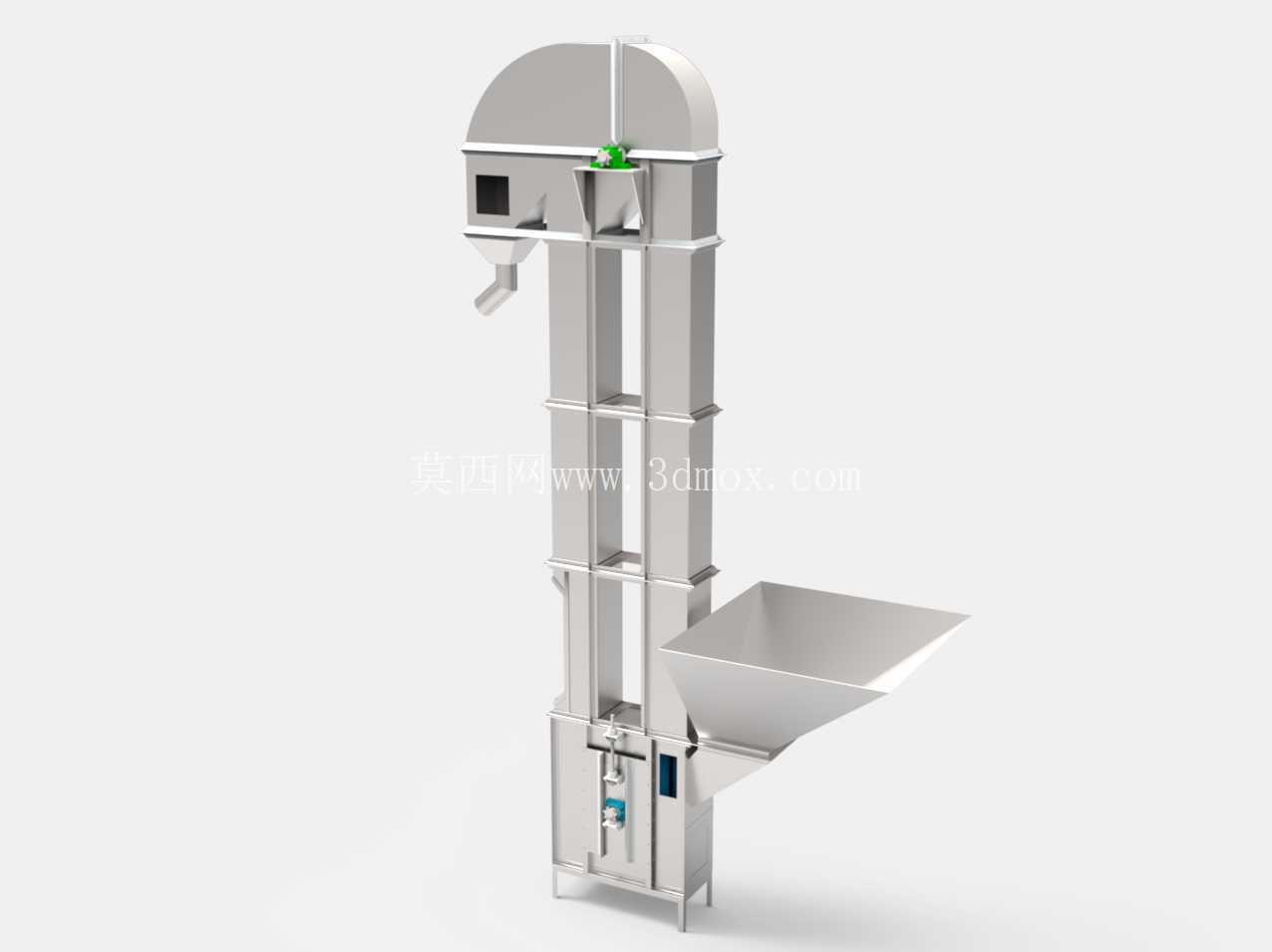

从结构设计逻辑来看，整机采用封闭立式壳体布局，所有传动、承载部件都内置在立式壳体内，避免散料输送过程中出现粉尘外溢、物料洒落的问题，同时也能减少外部环境对输送物料的污染，符合食品、粮食类物料的输送卫生要求。下部设置敞口式进料料斗，进料段做了倾斜导料结构，能让散料依靠自重顺畅流入畚斗装载区域，避免进料口出现物料架桥、堵料的问题；中部为垂直直段壳体，内部布置牵引链条与畚斗组件，畚斗按固定间距安装在牵引链条上，随链条做闭环回转运动，在下部进料段完成物料舀取后，沿垂直壳体向上运行至顶部驱动区段；顶部设置驱动滚筒与卸料结构，畚斗运行至顶部转向位置时，依靠离心力与重力组合作用将物料卸入侧面的出料溜槽内，完成物料的垂直提升转运，出料溜槽做了倾斜导料角度设计，能让卸出的物料顺畅流入下游设备，避免顶部区域出现物料残留、积料的问题。

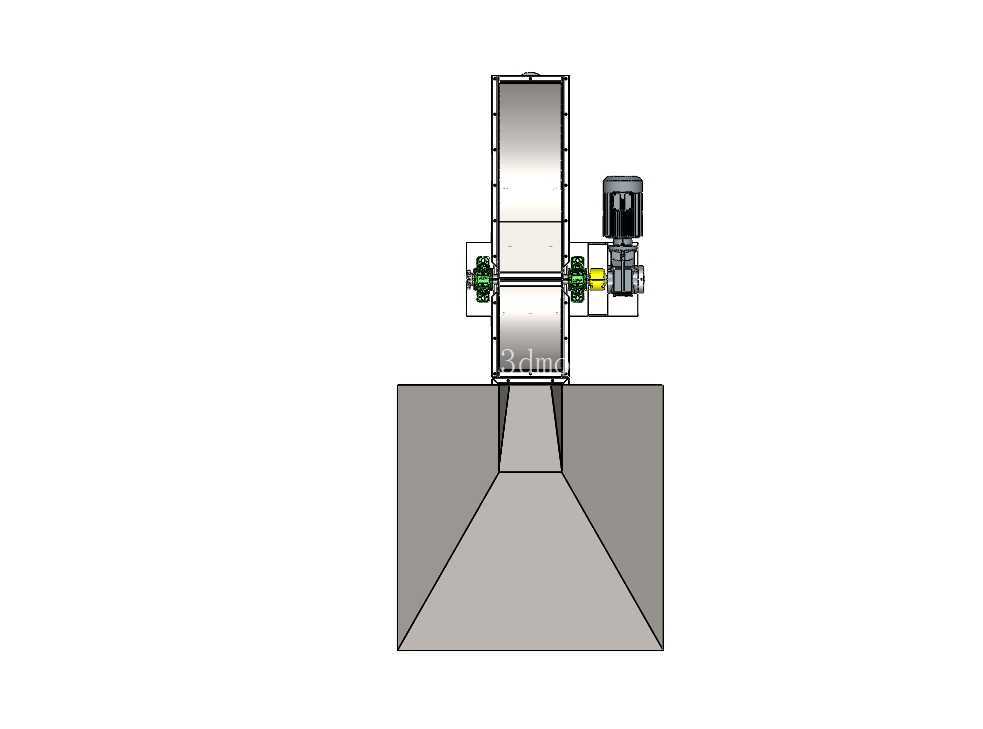

整机总高度设定为18英尺，对应约5.5米的垂直提升高度，这个尺寸规格适配多数中小型加工车间的楼层高差、设备进料口高度需求，安装时仅需要预留对应垂直投影的安装空间，不需要额外布置大角度倾斜输送的坡道占地，相比同提升高度的倾斜皮带输送机，能节省60%以上的平面占地空间，非常适合现有厂房改造、场地紧凑的生产场景使用。设备的结构组件拆分清晰，包含进料斗、垂直壳体段、畚斗、牵引链条、头部驱动组件、尾部张紧组件、出料溜槽几个独立模块，每个模块都做了标准化的连接法兰设计，现场安装时可以按分段依次拼接，不需要复杂的现场焊接调整，降低现场安装的作业难度。尾部设置了螺杆式张紧结构，可以根据牵引链条的使用磨损情况调整张紧行程，保证链条运行的张紧度合适，避免出现链条打滑、跳齿的问题；驱动端设置了防护壳体，将驱动链轮、传动部件完全封闭，避免运行过程中人员误触，也能防止粉尘进入传动部件加剧磨损。

从实际使用的适配性来看，这款提升结构的输送节奏稳定，连续运行过程中畚斗的装料、提升、卸料动作衔接顺畅，不会出现物料回料、撒漏的问题，针对谷物类散料的物理特性，畚斗采用了浅型宽口设计，舀取物料时的阻力小，卸料时残留少，不会出现畚斗内积料导致的输送效率下降问题。壳体的连接位置都做了密封止口设计，输送粉状物料时也不会出现粉尘泄漏的问题，满足粮食加工车间的安全生产要求。整机的载荷匹配针对散料的堆积密度做了对应设计，牵引链条的破断载荷、驱动功率的匹配都留足了安全余量，长期连续运行时的结构稳定性有保障，不会出现部件过载变形的问题。安装时需要注意保证整机壳体的垂直偏差控制在允许范围内，避免链条运行过程中出现偏磨、卡滞的问题，底部进料区域需要和上游供料设备的出料口做密封衔接，顶部出料溜槽需要和下游设备的进料口做软连接，避免设备运行振动传递到上下游配套设备。
