GA12N20微型减速齿轮传动电机结构

日常做小型智能装备、桌面级自动化装置选型时，这类小体积减速电机的出镜率极高，很多做小型移动机器人、智能门锁传动、电动玩具驱动、微型阀门执行机构的结构工程师，都会优先考虑这类集成了减速箱的直流电机方案，毕竟在有限的安装空间里，要兼顾低转速大扭矩输出，靠电机本身的高转速直驱根本达不到使用要求，必须搭配减速齿轮组来实现扭矩放大和转速匹配。

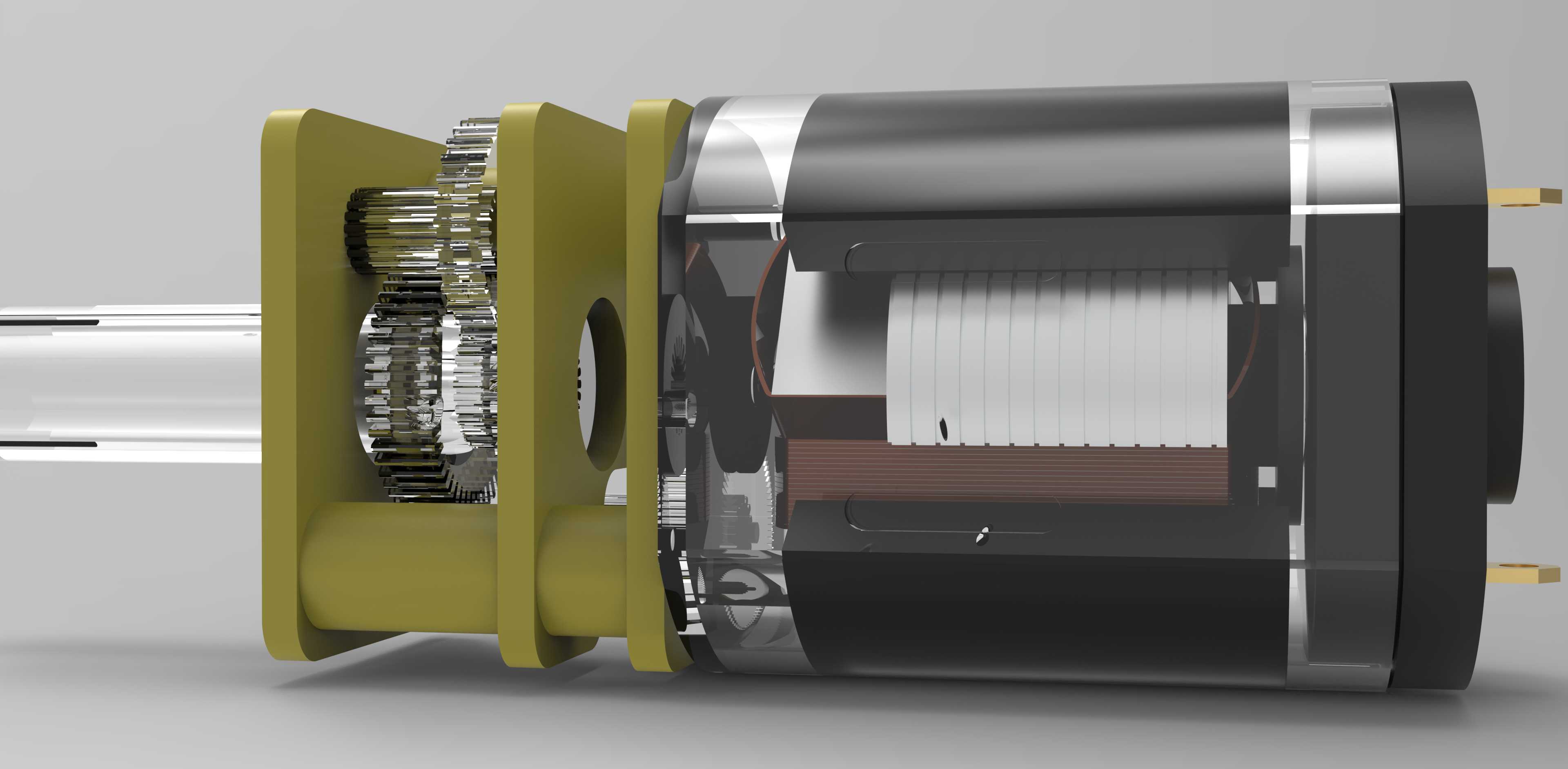

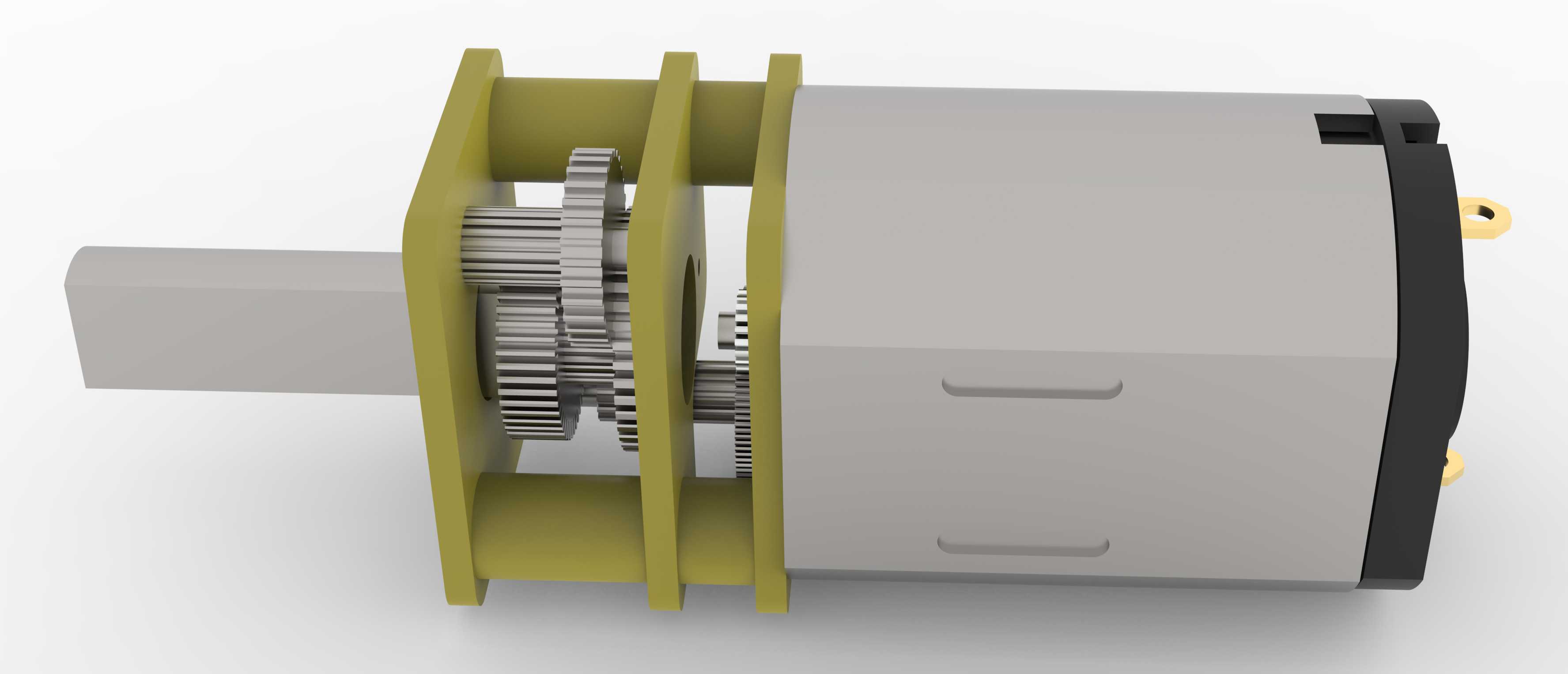

从结构剖视的呈现能清晰看到，这款GA12N20电机的减速箱部分采用的是平行轴直齿圆柱齿轮传动结构，三级减速的齿轮排布在两层黄色的工程塑料支架之间，支架既承担了齿轮轴的定位固定作用，也作为减速箱的壳体框架，把各级齿轮的啮合间隙控制在合理范围，既保证传动效率，也能避免齿轮运转过程中出现偏摆、卡滞的问题。输出轴采用D型截面设计，这种设计在小扭矩传动场景里非常实用，不需要额外做键槽加工，靠D型面的平面配合就能传递扭矩，安装配套的同步轮、摇臂、滚轮的时候，只需要顶丝锁紧就能避免轴和传动件之间的相对滑动，大幅降低小尺寸零件的加工难度。

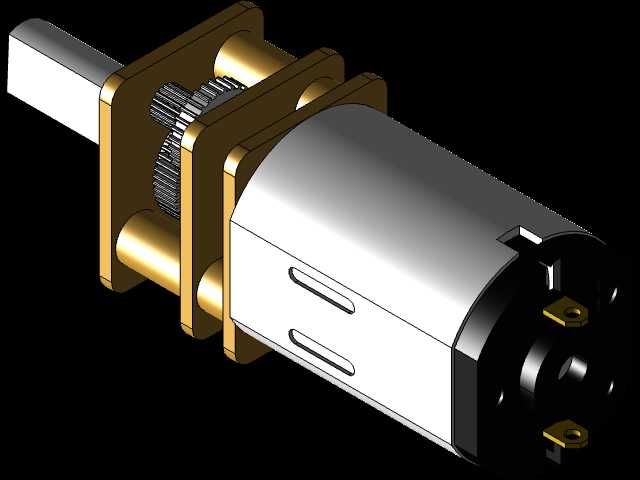

做结构设计的时候，这类电机的安装边界是必须优先确认的参数，电机主体是圆柱形结构，减速箱部分的方形安装支架上预留了固定孔位，安装时可以通过支架上的孔位用M2或者M2.5的螺丝直接固定在设备的安装板上，不需要额外设计复杂的固定夹具，能有效压缩整体结构的占用空间。输出轴的伸出长度、轴径都是标准化尺寸，选型时只要匹配负载端的安装孔尺寸，就能直接装配，不需要二次加工。齿轮部分采用金属切削齿轮，相比塑料齿轮能承受更大的瞬时冲击负载，在频繁正反转的使用场景下，齿轮的磨损速度更慢，使用寿命更长，适合智能门锁锁舌驱动、小型传送带驱动这类需要频繁启停、正反转切换的工况。

设计这类电机的三维模型时，重点要还原的是各级齿轮的啮合关系、安装孔位的位置度、输出轴和电机主体的同轴度，这些参数直接影响后续装配时的干涉检查结果。很多新手工程师在调用这类标准件模型的时候，经常会忽略减速箱支架和电机主体的连接台阶尺寸，导致安装板上的开孔尺寸不对，装配时出现电机装不进去或者固定后歪斜的问题，所以建模时必须把各个配合面的公差、安装孔的中心距都按实际样品的尺寸还原，不能只做外观相似的示意模型。

从实际使用场景来看，这类微型减速电机的工作电压覆盖3V到12V区间，搭配不同的减速比可以实现从几十转到几百转的输出转速，对应的输出扭矩也能覆盖0.5kgf·cm到5kgf·cm的范围，足够驱动小型负载做直线或者回转运动。比如在小型桌面分拣装置里，用它驱动小直径的传送带滚轮，能实现稳定的低速物料输送；在智能小车的驱动轮上，搭配橡胶轮胎就能实现差速转向；在微型电动推杆里，搭配丝杠结构就能把回转运动转化为直线运动，实现小行程的推拉动作。

建模过程中还要注意齿轮的参数匹配，各级齿轮的模数、齿数要符合减速比的计算逻辑，不能出现齿轮啮合时齿顶干涉、侧隙过大的问题，虽然做外观装配模型不需要做齿轮的运动仿真，但准确的齿形参数能让模型在做运动验证的时候更贴近实际运转状态，也方便后续做结构优化时，直接调整齿轮参数来改变减速比，匹配不同的负载需求。电机尾部的输出轴端预留了安装编码器的位置，如果需要做精准的转速控制、位置闭环，也可以在尾部加装小型磁编码器，不会和周边结构产生干涉，这也是这类标准化电机的设计优势，预留了足够的扩展空间，不需要对电机主体做破坏性改装就能实现功能升级。

在做设备整体的布局设计时，这类电机的走线位置也要提前预留，电机的接线端子在尾部侧面，布线时要避开齿轮箱的安装位置，避免导线被夹在安装板和电机壳体之间，造成绝缘层破损短路。同时因为减速箱部分的齿轮是开放式框架结构，安装时要尽量避开有大量粉尘、碎屑的工况，如果必须在这类环境下使用，还要额外给减速箱部分设计防尘外壳，避免碎屑进入齿轮啮合面，加剧齿轮磨损或者造成卡滞。
