适配BondtechBMG挤出机的E3dV6热端组件

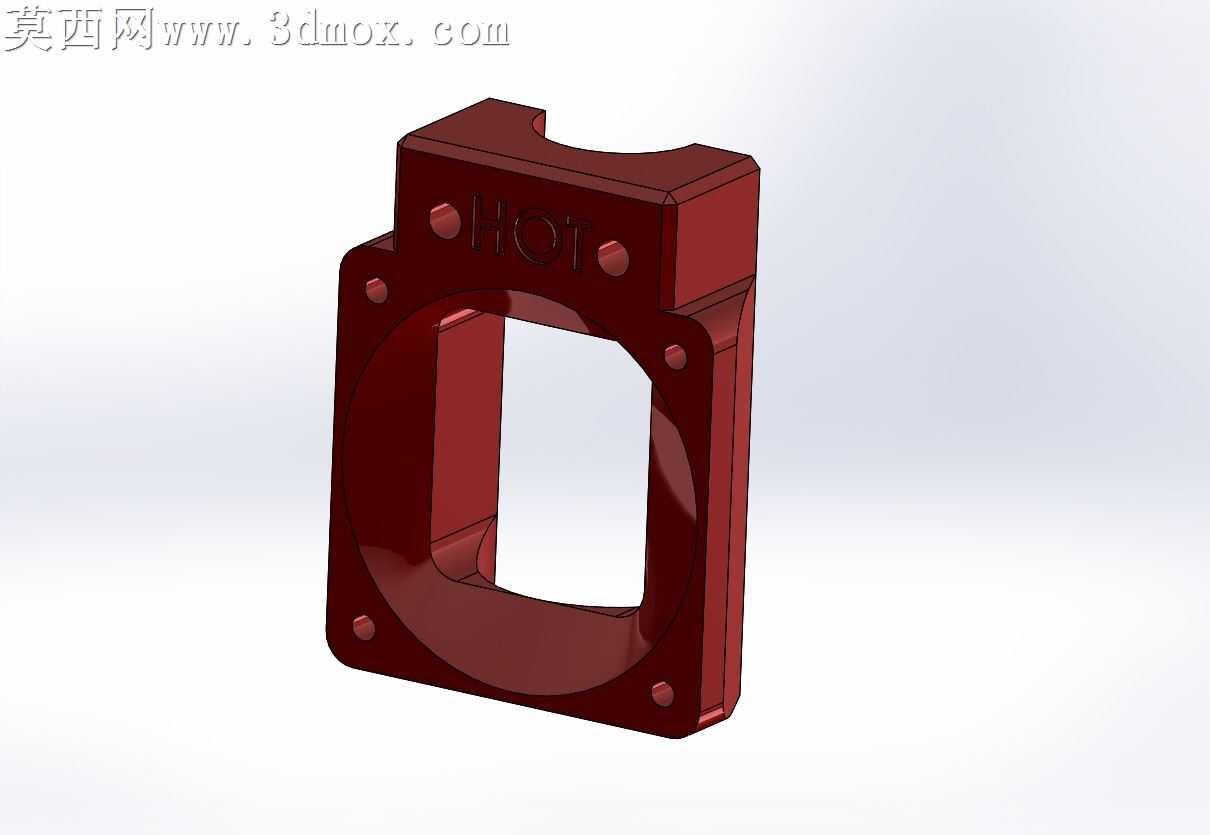

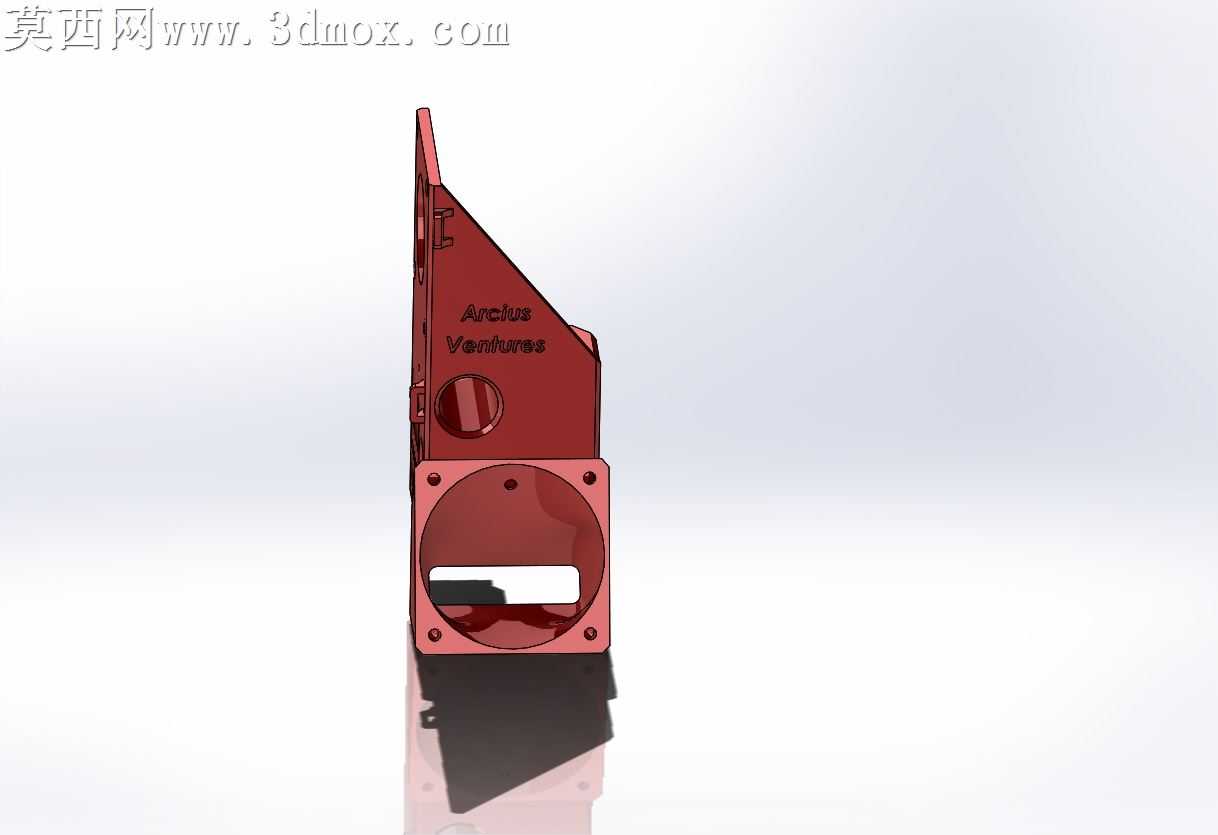

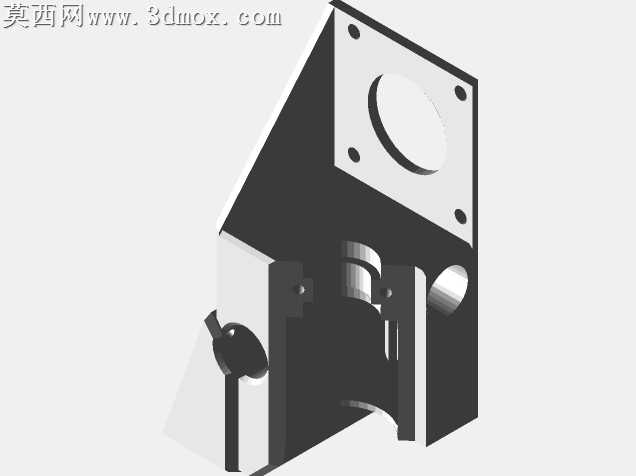

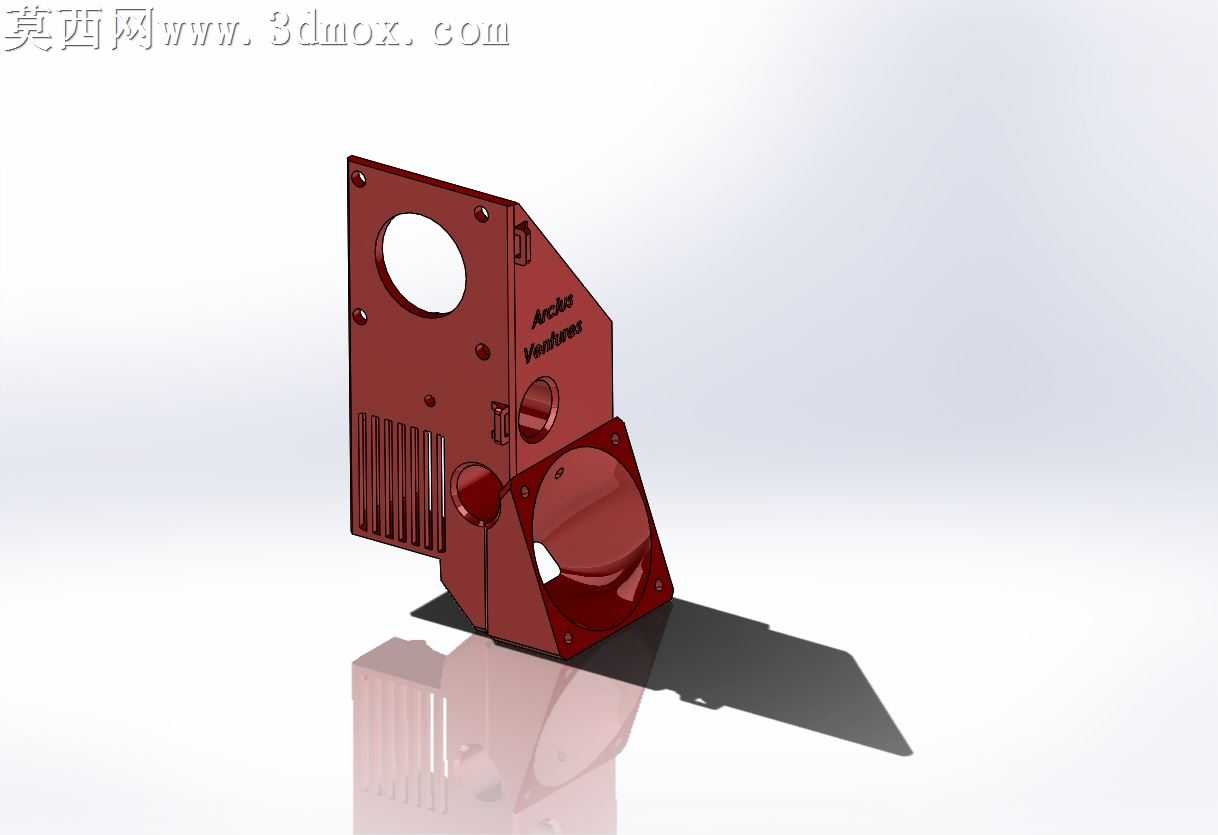

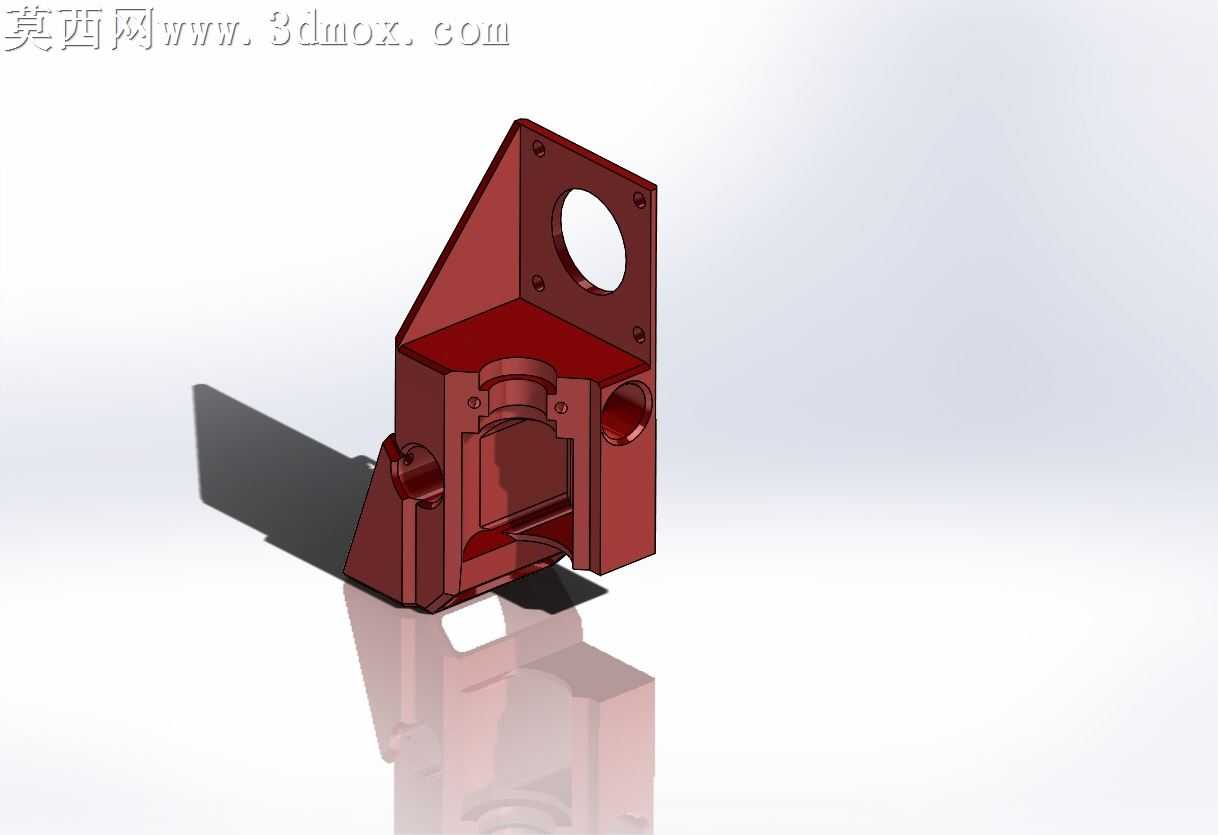

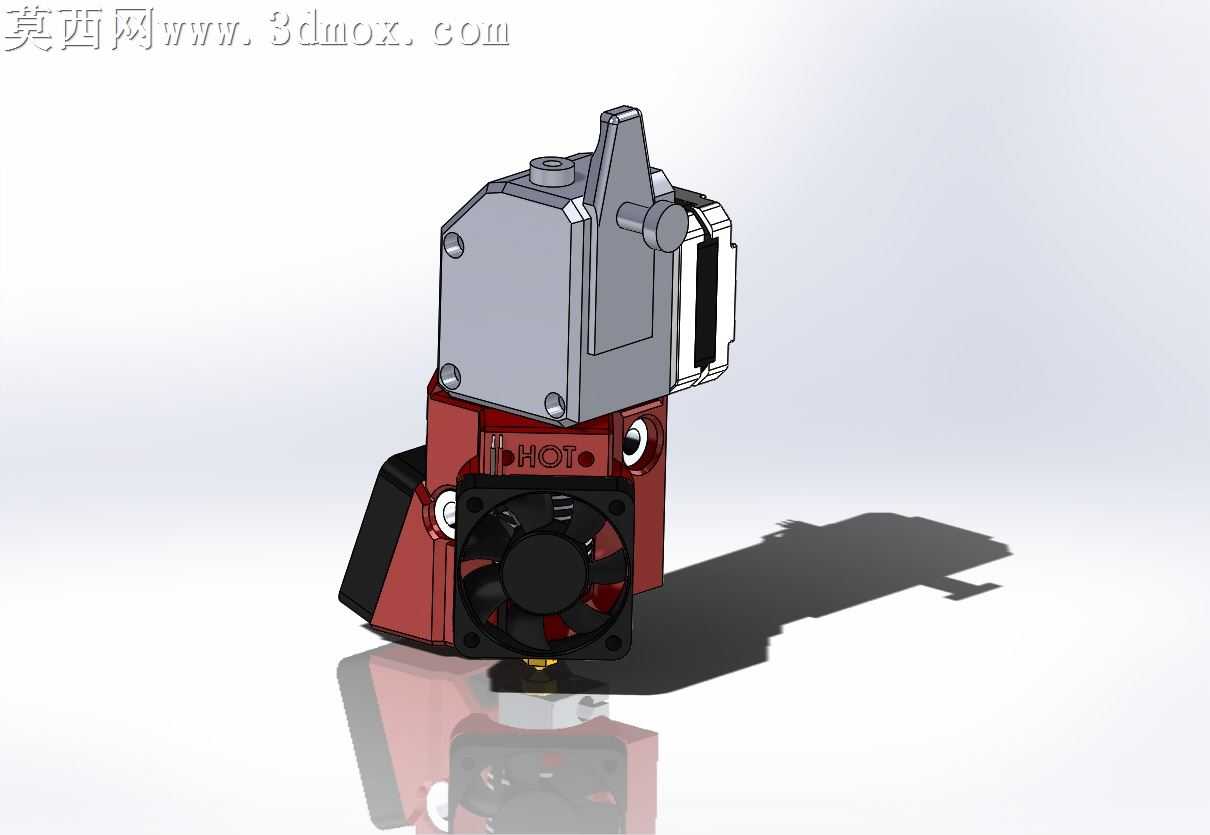

本模型为适配Bondtech BMG挤出机的Ultimaker 2+E3dV6热端安装组件，在三维建模阶段严格遵循实际安装尺寸进行参数化绘制，整体结构经过多轮尺寸校验，确保各部件装配无干涉。建模过程中对挤出机主体、热端固定座、散热风扇安装位、电机适配结构分别进行独立零件建模，再通过装配约束完成整体组合，还原了实际硬件的装配逻辑。渲染阶段采用哑光金属材质模拟挤出机金属壳体的磨砂质感，红色耐高温工程塑料材质还原热端固定座的外观特征，半透明材质表现散热风扇的扇叶结构，同时添加了真实的地面投影与环境反射效果，让模型展示效果更贴近实物状态。结构设计上，该组件适配单个40毫米直流风扇的安装位，预留了大气流流通的散热通道，可保障热端工作过程中的散热效率，避免热量传导至挤出机送料段造成耗材提前软化堵料；同时针对20毫米Nema 17电机做了适配安装结构，通过精简多余安装位、优化固定座壁厚的方式实现整体结构轻量化，在保证结构强度满足送料推力需求的前提下，尽可能降低组件整体重量，减少3D打印机运动轴的负载，提升打印过程中的运动稳定性。设计过程中充分考虑了实际使用中的拆装便利性，各固定螺丝孔位均做了沉头处理，走线位置预留了足够的避让空间，热端喷嘴的安装位与挤出机送料通道保持严格同轴，保障耗材送料过程顺畅无卡顿，避免出现送料偏移、耗材挤出不均的问题，整体结构兼顾了散热性能、安装适配性与轻量化需求，可直接用于3D打印机改装的结构参考与安装验证。
