铝型材框架结构桌面级FDM3D打印机设计

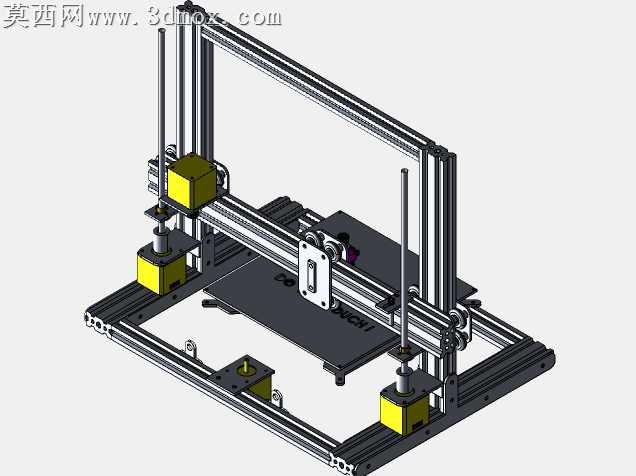

本作品为桌面级FDM熔融沉积成型3D打印机的三维设计模型，整体采用标准工业铝型材搭建核心框架结构，在三维建模过程中严格遵循铝型材的装配公差规范，对每根型材的安装孔位、槽道配合尺寸进行精准约束，确保框架整体具备足够的结构刚性，避免打印过程中因机构运动产生共振影响成型精度。模型完整还原了打印机的三大核心运动轴系结构：X轴负责打印挤出头的横向水平运动，采用双光轴直线导轨搭配同步带传动的结构设计，建模时对导轨滑块的配合间隙、同步轮的齿形啮合关系做了精细化还原，保证运动传动的顺滑性；Y轴负责打印平台的纵向水平运动，同样采用光轴导向与同步带传动的组合，平台安装板预留了热床安装的固定孔位与调平螺丝的安装空间，结构设计兼顾了安装便捷性与调平操作的便利性；Z轴负责打印高度方向的垂直运动，采用双丝杆搭配双光轴导向的结构，建模时对丝杆的导程参数、丝杆螺母与X轴横梁的连接结构做了准确还原，确保Z轴升降过程的平稳性，避免层纹偏差影响打印质量。模型中对挤出组件的结构做了完整呈现，包含挤出机安装座、散热块、加热块、喷嘴等核心部件的装配关系，黄色标识的部件为Z轴与Y轴的步进电机安装座，建模时准确还原了电机的安装尺寸、电机与传动丝杆/同步轮的连接结构，同时对所有运动部件的运动行程做了限位结构设计，避免超程损坏设备。在材质与渲染表现上，铝型材框架采用哑光银灰色金属材质，还原工业铝型材的表面氧化质感；传动光轴、丝杆采用亮面金属材质，体现机加工零件的表面光洁度；打印平台采用黑色磨砂材质模拟常用的碳晶硅平台表面质感；电机安装座、挤出机外壳采用亮黄色工程塑料材质，与银色框架形成清晰的视觉区分，方便快速识别核心功能部件；同步带、走线等细节采用黑色橡胶材质，还原实物的材质特性。整体设计思路围绕桌面级设备的易装配、易维护、高刚性需求展开，所有标准件均采用通用规格，非标零件的结构设计充分考虑3D打印自制或机加工的工艺可行性，整体结构紧凑，成型空间适配桌面级使用场景，运动结构布局合理，能够为DIY3D打印机的搭建、结构优化提供完整的三维参考，也可作为3D打印机相关教学演示的直观模型，帮助理解FDM3D打印机的机械结构原理与运动逻辑。
