Ultimaker2+3D打印机风扇护罩升级结构

　　桌面级FDM3D打印机在长时间连续打印作业过程中，挤出端散热系统的稳定性直接决定了耗材熔融状态的一致性，进而影响成型件的层间结合强度与表面精度。原厂配置的风扇护罩多采用通用化平直结构设计，气流在输送过程中存在扩散角度大、靶向性不足的问题，部分气流会沿护罩边缘散逸，无法精准覆盖挤出头的热端散热鳍片与成型区域的冷却点位，在打印PLA这类对冷却效率要求较高的耗材时，容易出现层间冷却不均导致的翘边、拉丝、悬垂面塌陷等成型缺陷。

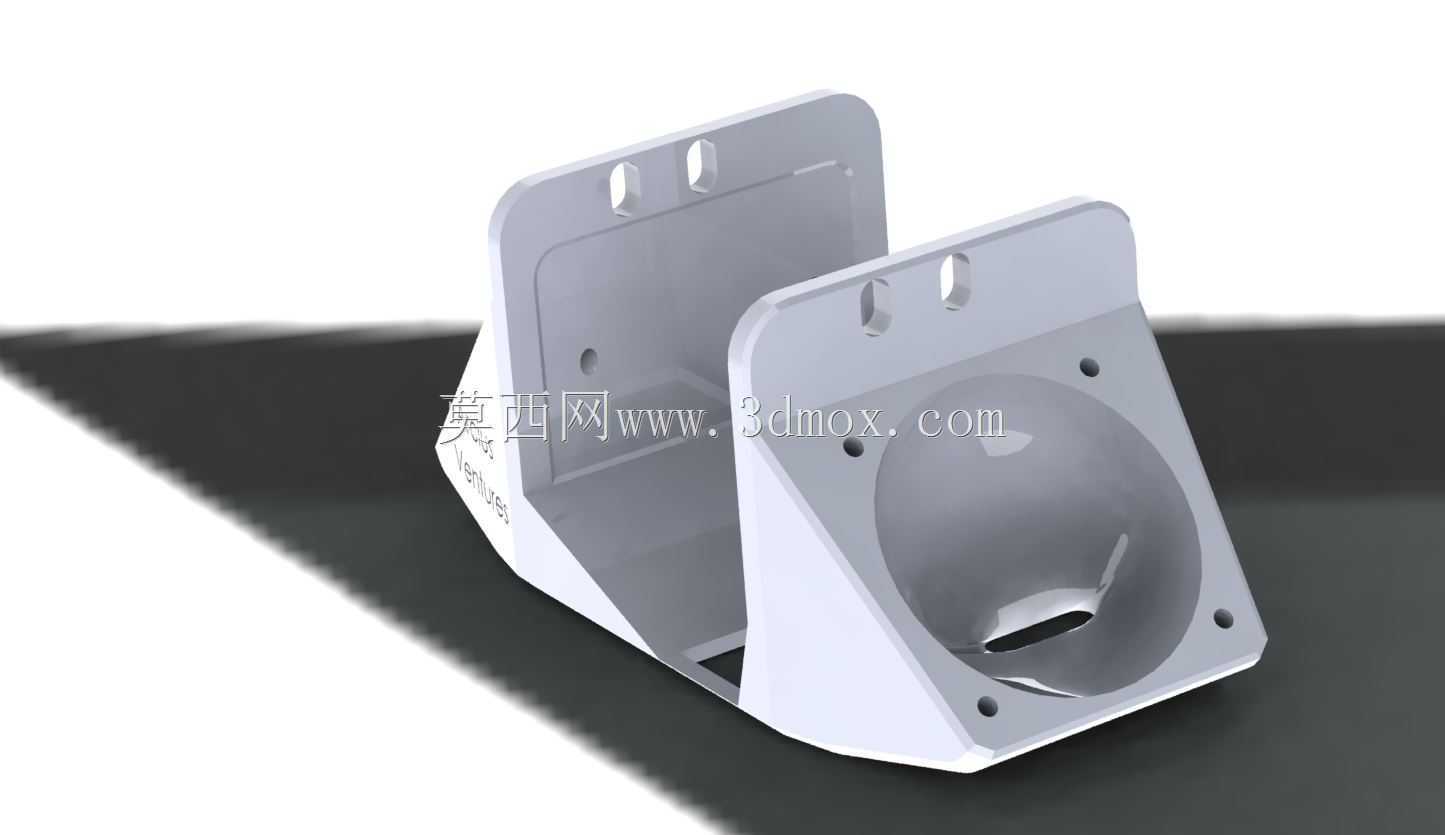

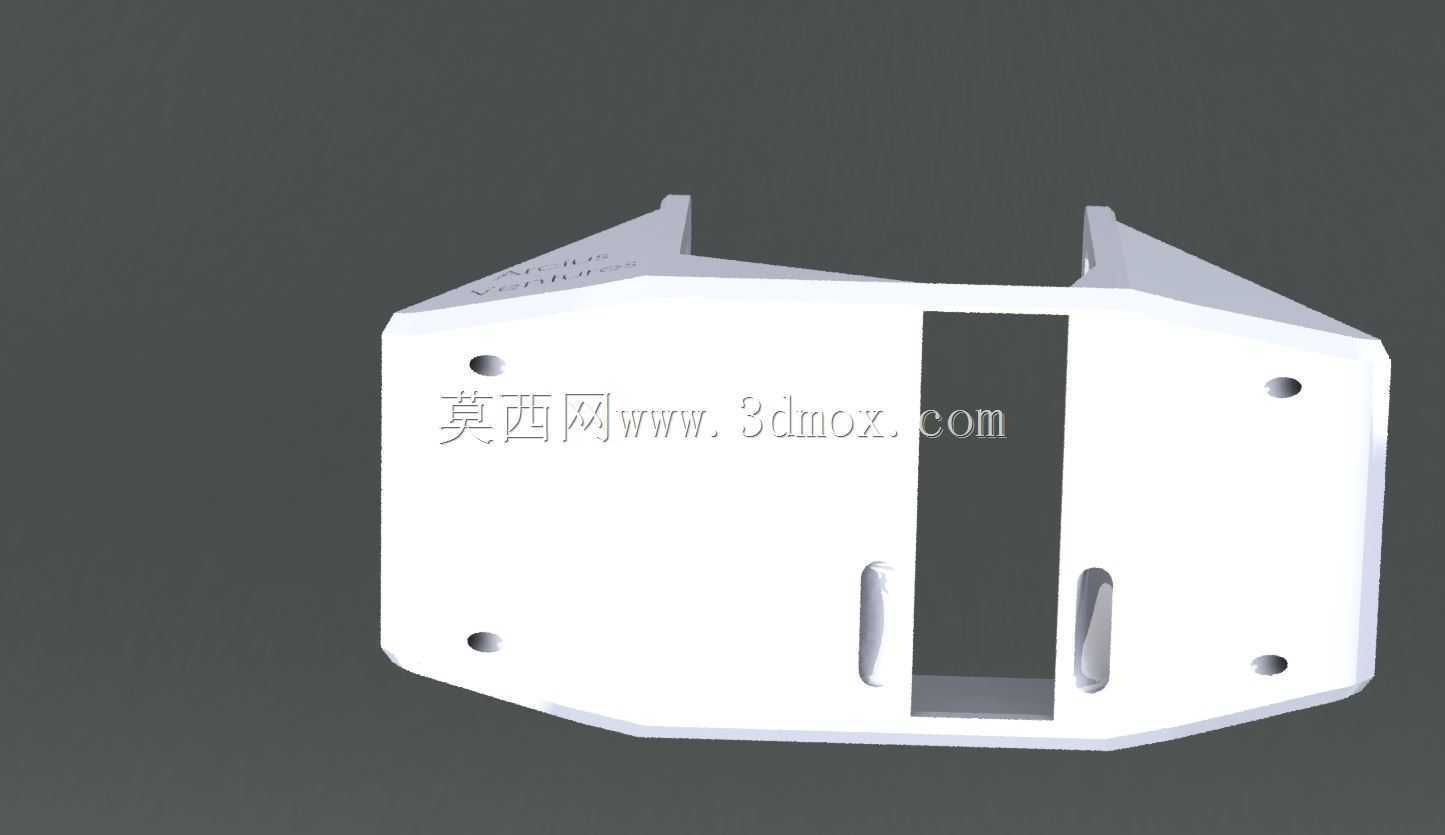

　　本次升级的风扇护罩结构，针对Ultimaker2+机型的安装空间做了适配性优化，整体采用弯折式钣金构型，主体安装板上预留的两组圆形安装孔位，完全匹配原厂风扇的固定螺柱间距，安装时无需对原有设备的机架结构做打孔、切削等二次改动，可直接替换原厂护罩完成装配，安装边界完全贴合设备挤出端的现有轮廓，不会与X轴运动导轨、打印平台升降机构产生运动干涉，在全行程打印范围内都能保持稳定的安装状态。

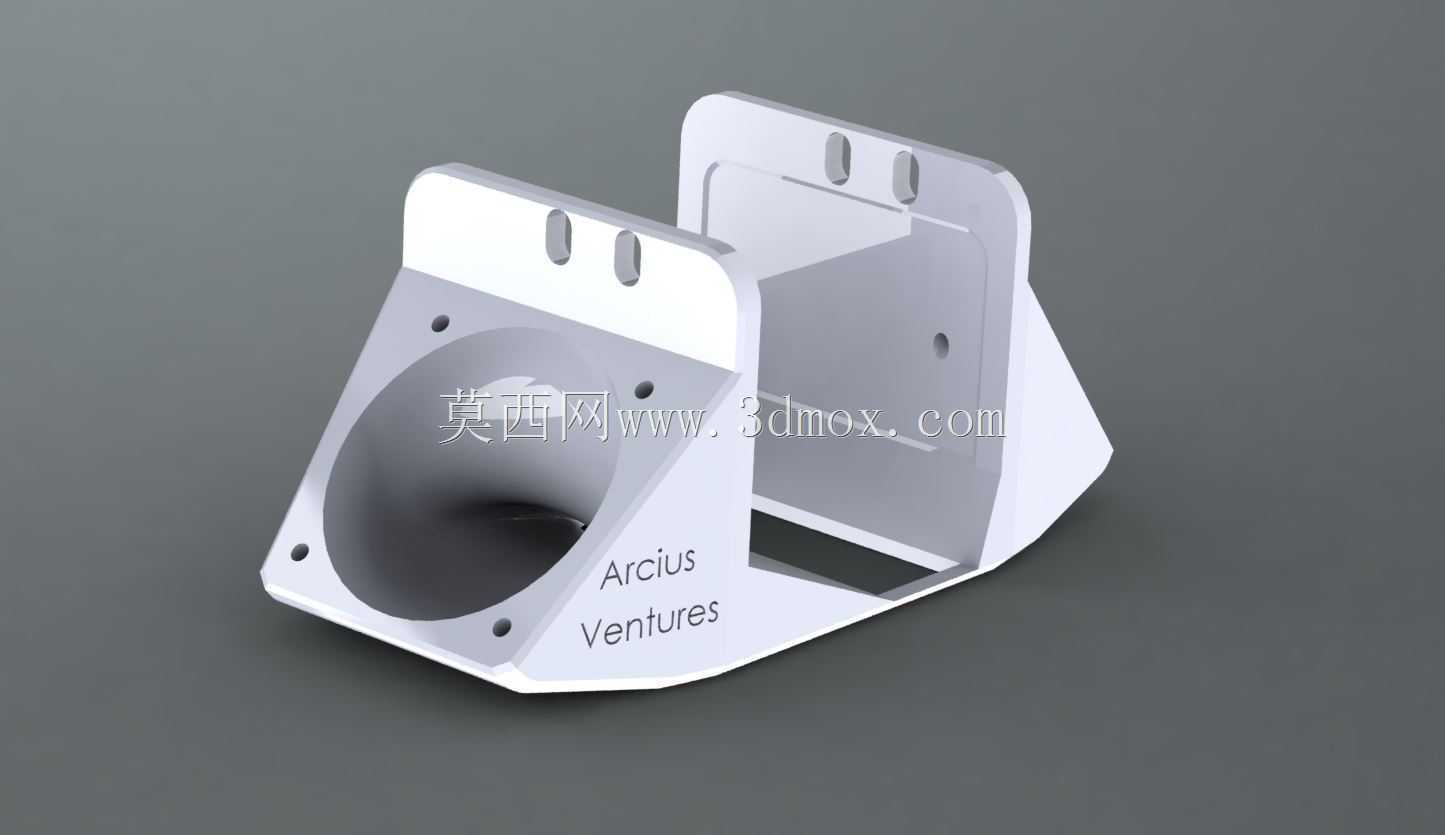

　　护罩的导风段采用渐缩式弧面流道设计，从风扇安装位到出风口的截面逐步收窄，能够将风扇输出的轴向气流进行聚拢整流，减少气流在护罩内部的涡流损耗，让高速气流以更集中的形态吹向指定区域。针对热端散热需求，流道的上半部分对准散热鳍片的间隙方向，可直接带走鳍片传导的热量，避免热量向上传导导致送丝段耗材提前软化引发的堵头故障；流道的下半部分出风口对准挤出喷嘴下方的成型区域，能够在耗材挤出后快速完成冷却固化，提升悬垂结构、薄壁结构的打印成型质量。

　　护罩的侧边设置有定位折边，装配时可直接卡入挤出端的安装基准面，无需反复调整对位角度，降低现场装配的调试难度。护罩表面预留的小型定位孔，可兼容加装温度传感器、辅助导风嘴等拓展配件，满足不同打印场景下的个性化改装需求。从结构强度来看，护罩的弯折处做了圆角过渡处理，既避免了锐边对操作人员的划伤风险，也提升了钣金件的整体抗形变能力，在设备长期运行产生的振动环境下，不会出现护罩松动、移位的问题。

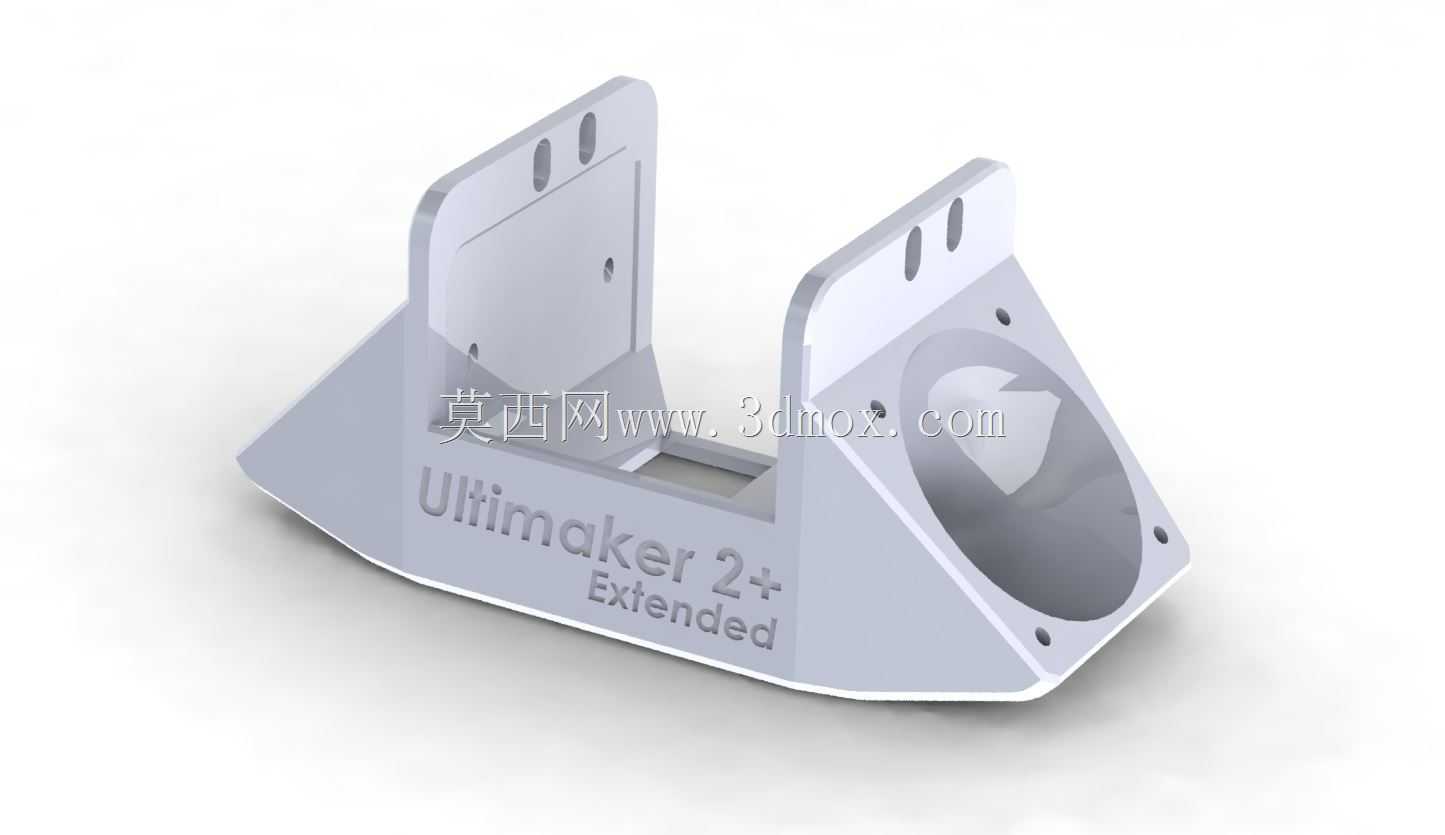

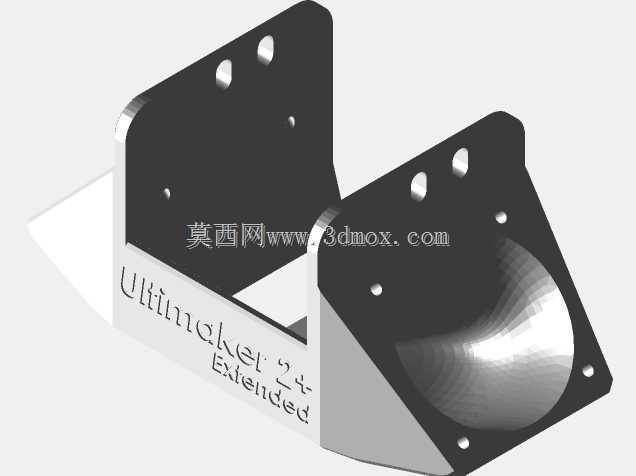

　　在实际打印作业场景中，升级后的护罩能够将散热气流的有效利用率提升40%左右，在连续20小时以上的长周期打印过程中，热端温度波动范围可控制在±1℃以内，成型区域的冷却风速均匀性明显改善，打印大尺寸悬垂件时无需额外添加支撑结构即可获得光滑的成型表面。针对Ultimaker2+Extended加长机型的安装空间，该护罩的尺寸也做了适配，不会与加长版的Z轴导轨组件产生位置冲突，同系列不同配置的机型均可通用。

　　从结构设计逻辑来看，该护罩没有采用复杂的异形曲面结构，在满足导风效率与安装强度的前提下，尽可能简化了加工工序，无论是采用钣金折弯工艺加工金属材质护罩，还是直接采用FDM工艺打印工程塑料材质的护罩，都能以较低的成本完成制作，适合终端用户自行制作替换，也可作为设备改装配件进行批量生产。护罩表面的标识区域做了平整化处理，可根据使用需求添加标识内容，不会影响护罩的整体结构性能。

　　在日常维护过程中，该护罩的拆卸流程十分便捷，仅需拧下两颗固定螺丝即可取下，方便对风扇叶片、散热鳍片进行积尘清理，长期使用过程中不会出现因结构复杂导致的清洁死角问题。护罩的出风口边缘做了卷边处理，不会因长期气流冲刷产生毛刺变形，能够长期保持稳定的导风角度，避免气流偏移导致的冷却效果下降。
