Ultimaker2+挤出端40mm直流风扇散热罩

　　在FDM熔融沉积成型3D打印的实际生产场景中，挤出端的冷却效率直接决定了成型件的打印质量，尤其是打印PLA这类对冷却速率敏感的耗材时，若熔融耗材挤出后无法快速定型，极易出现拉丝、垂坠、边角塌陷、层间错位等问题，直接导致零件尺寸超差、表面质量不合格。不少使用Ultimaker2+设备的从业者在长期生产中会发现，原厂配套的小尺寸风扇散热覆盖范围有限，气流导向性不足，在打印大悬垂结构、薄壁特征或者高速打印工况下，冷却能力的短板会被进一步放大，因此针对挤出端的风扇罩升级改造，是一线设备调试、结构优化中非常常见的改造方向。这款适配Ultimaker2+的40mm直流风扇散热罩，正是针对原厂散热结构的痛点做的定向优化设计。从实际安装边界来看，

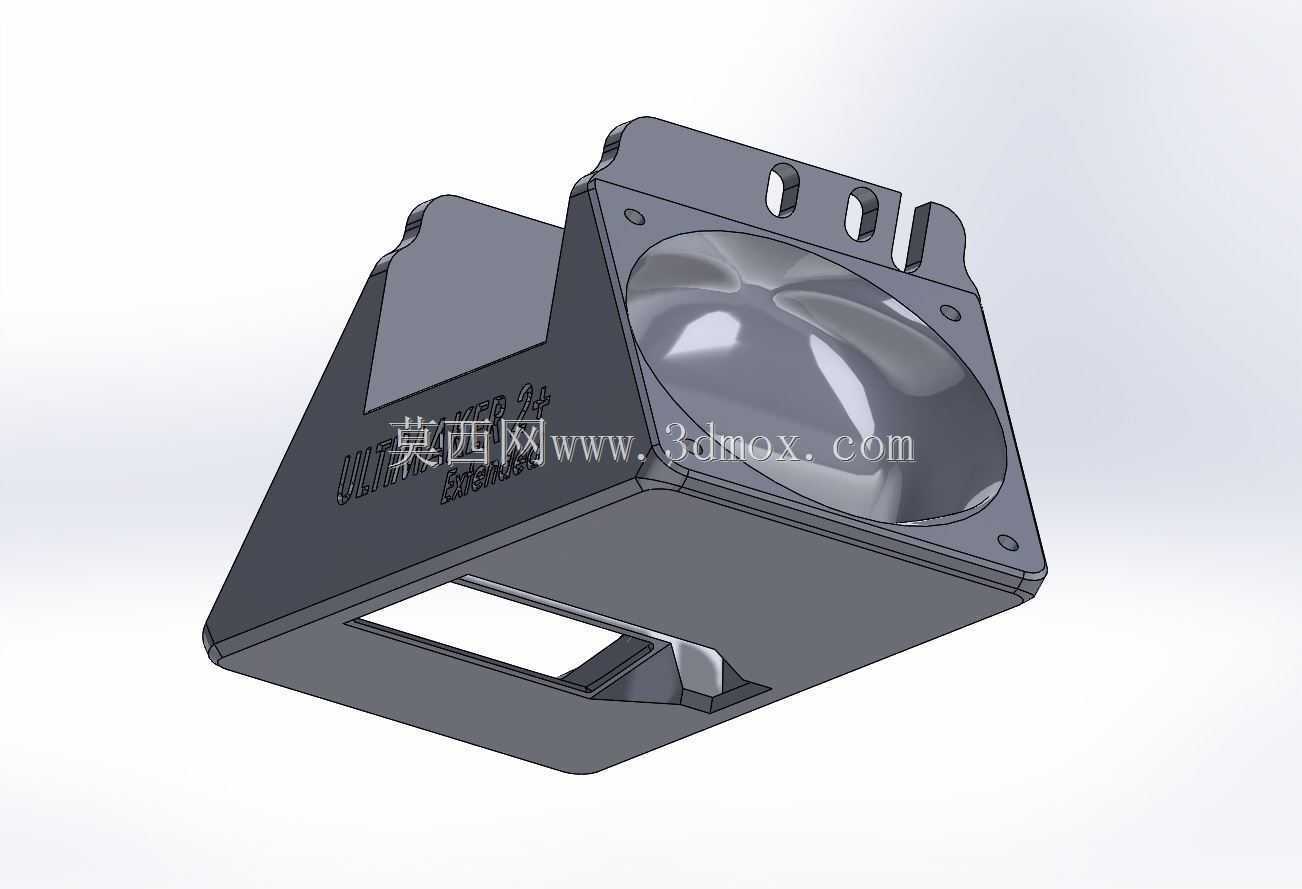

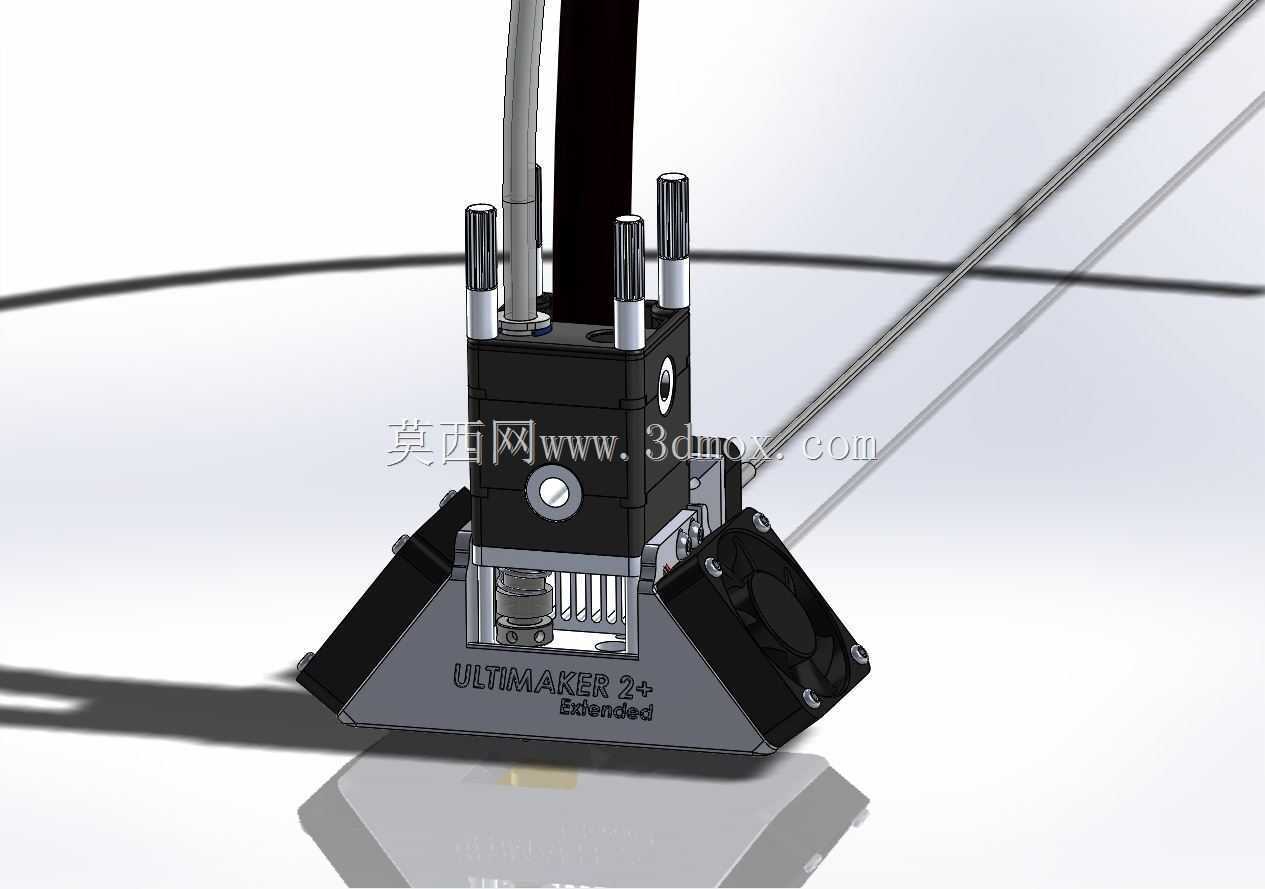

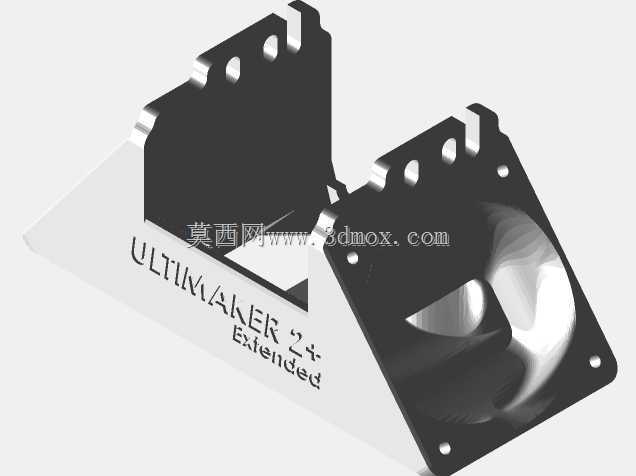

　　该散热罩完全匹配Ultimaker2+ Extended版本挤出头组件的安装孔位，不需要对原有挤出结构做破坏性改装，替换原有风扇罩后即可直接固定标准40mm规格的直流轴流风扇，安装时仅需对准挤出座两侧的固定点位，锁附对应规格的紧固件即可完成装配，不会和周边的光轴导轨、送料管、调平探针等部件产生运动干涉，整个挤出组件的运动包络完全符合原厂的行程设计要求，不会影响打印平台的最大成型尺寸。在结构设计思路上，这款风扇罩没有采用简单的平面导风结构，而是做了渐扩式的空气漏斗型腔设计，从风扇安装位到吹向喷嘴的出风口位置，风道截面按照气流流动特性做平滑过渡，尽可能降低风阻，避免气流在风道内部形成紊流损耗，让风扇输出的气流能够集中、

　　均匀地覆盖到喷嘴刚挤出的耗材区域，同时不会直吹喷嘴加热块本身，避免加热块温度波动导致的耗材熔融不稳定问题。实际使用中，搭配40mm直流风扇后，出风口的气流覆盖范围刚好对应喷嘴下方3-10mm的刚挤出耗材区域，能够让熔融的PLA耗材在挤出后1秒内完成冷却定型，即使在打印30mm/s以上的高速外壁、45度以上悬垂角结构、0.8mm以下薄壁特征时，也能保证耗材快速固化，减少层间变形和边缘翘曲问题，有效提升打印件的尺寸精度和表面光洁度。从结构细节来看，风扇罩的安装基座做了加强筋设计，在长期打印过程中，即使受到挤出头往复运动的振动、打印仓内温度变化的影响，也不会出现结构变形、风道错位的问题；风扇固定位预留了标准的螺丝过孔，

　　适配市面上绝大多数常规40mm直流散热风扇的安装尺寸，不需要额外做打孔改装；风道的出风口边缘做了收窄处理，进一步提升气流的指向性，避免气流散逸到打印平台其他区域，减少打印过程中平台温度不均导致的翘边问题。对于日常使用Ultimaker2+做小批量零件打样、工装夹具制作、创意模型生产的从业者来说，这款升级风扇罩不需要复杂的设备调试，替换后就能直观改善冷却效果，尤其是打印复杂结构件时，能够减少因为冷却不足导致的打印失败率，降低耗材损耗和返工时间。在实际建模过程中，该结构完全还原了挤出头周边的装配间隙，所有安装孔位的位置度、配合公差都按照原厂零件的装配要求做了匹配，安装后不会出现松动、对位不准的问题，风道内部的曲面做了平滑过渡处理，没有直角突变结构，能够最大程度发挥40mm风扇的气流输出效率，相比原厂小风扇的散热结构，冷却覆盖范围提升了近40%，气流集中度也有明显改善，在打印TPU这类柔性耗材时，也能通过调整风扇转速，实现合适的冷却效果，避免柔性耗材因为冷却不足出现的粘喷嘴、挤出膨胀问题。
