单杆双作用工程用液压缸三维设计

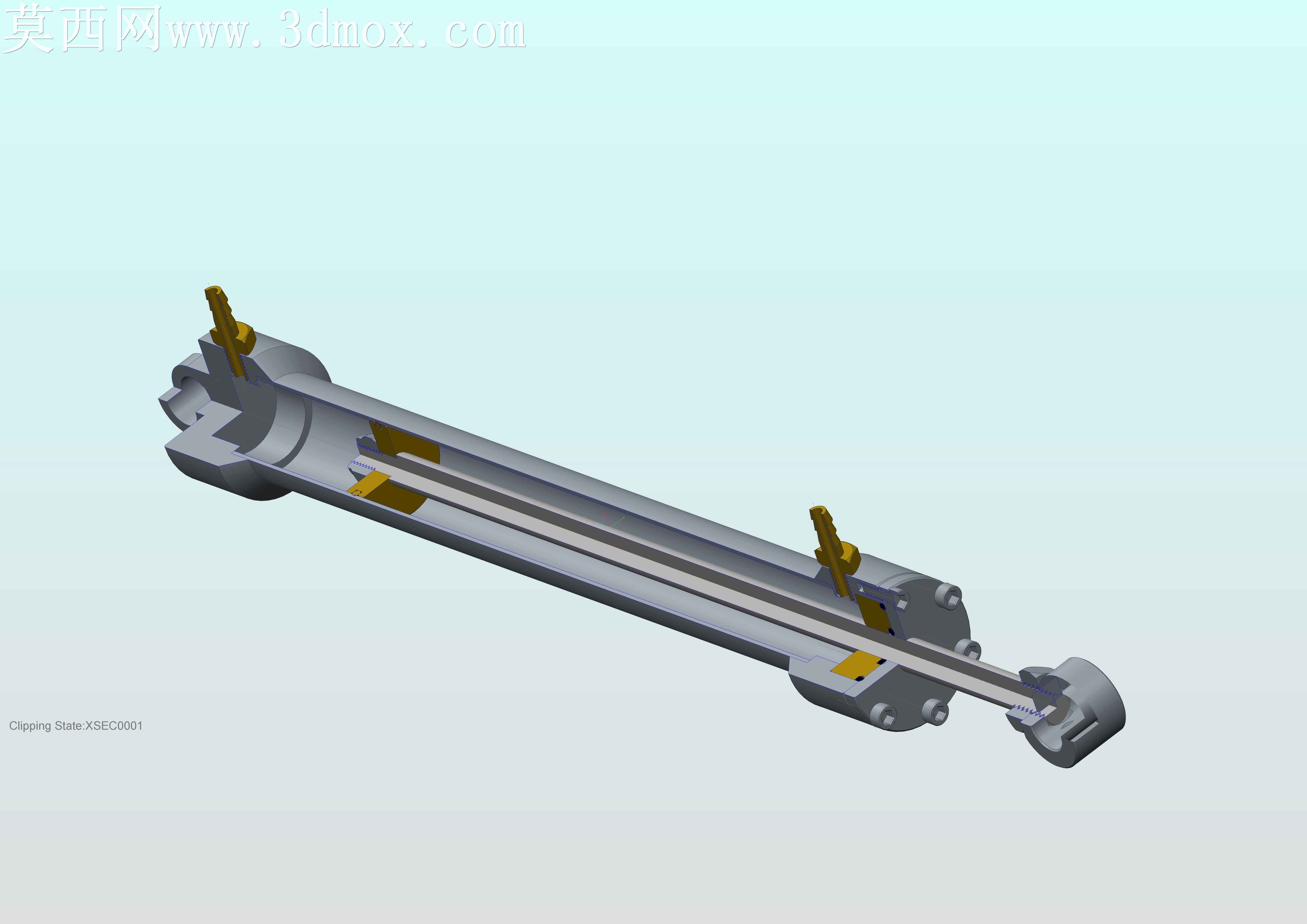

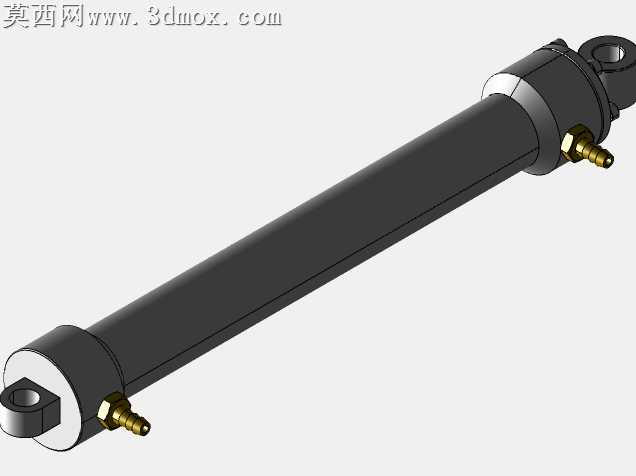

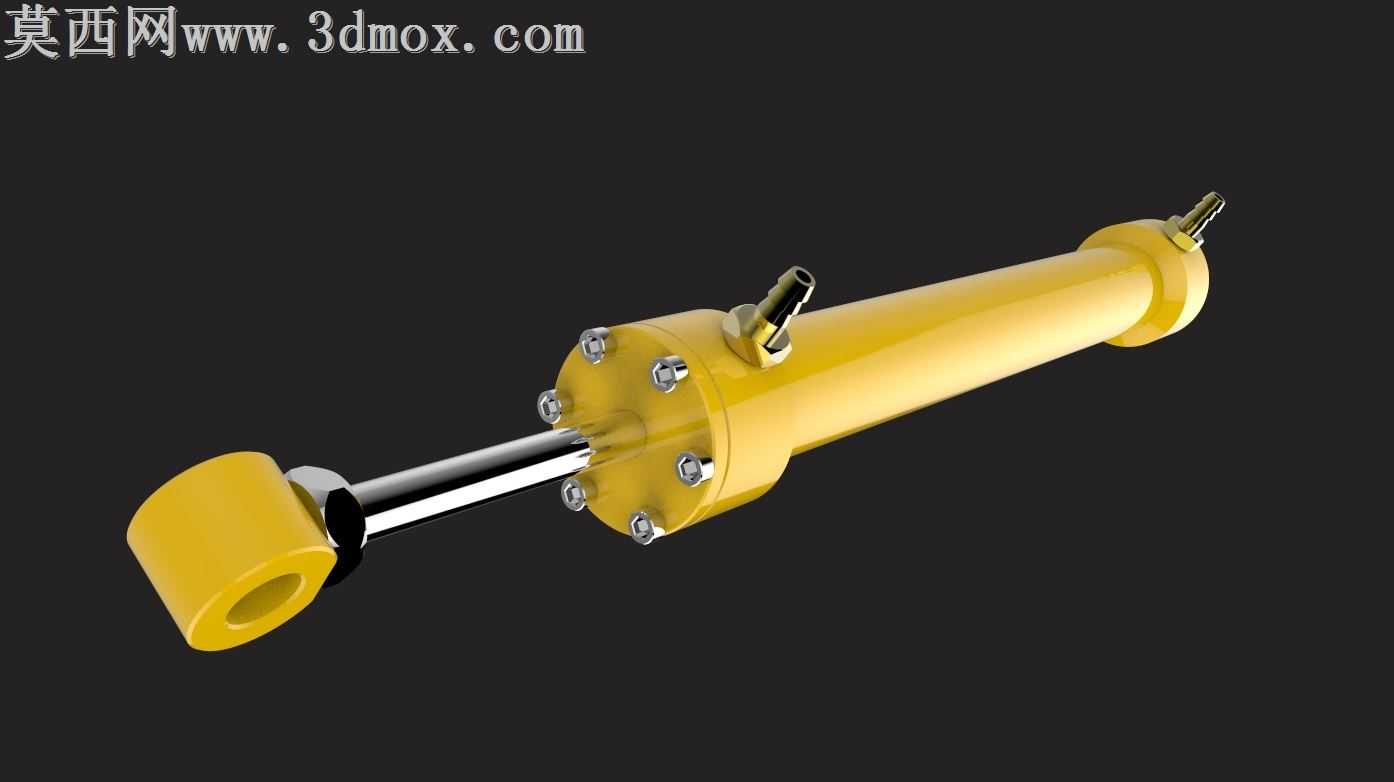

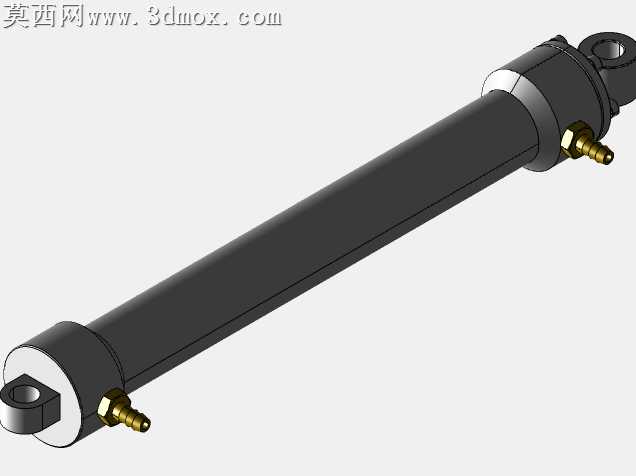

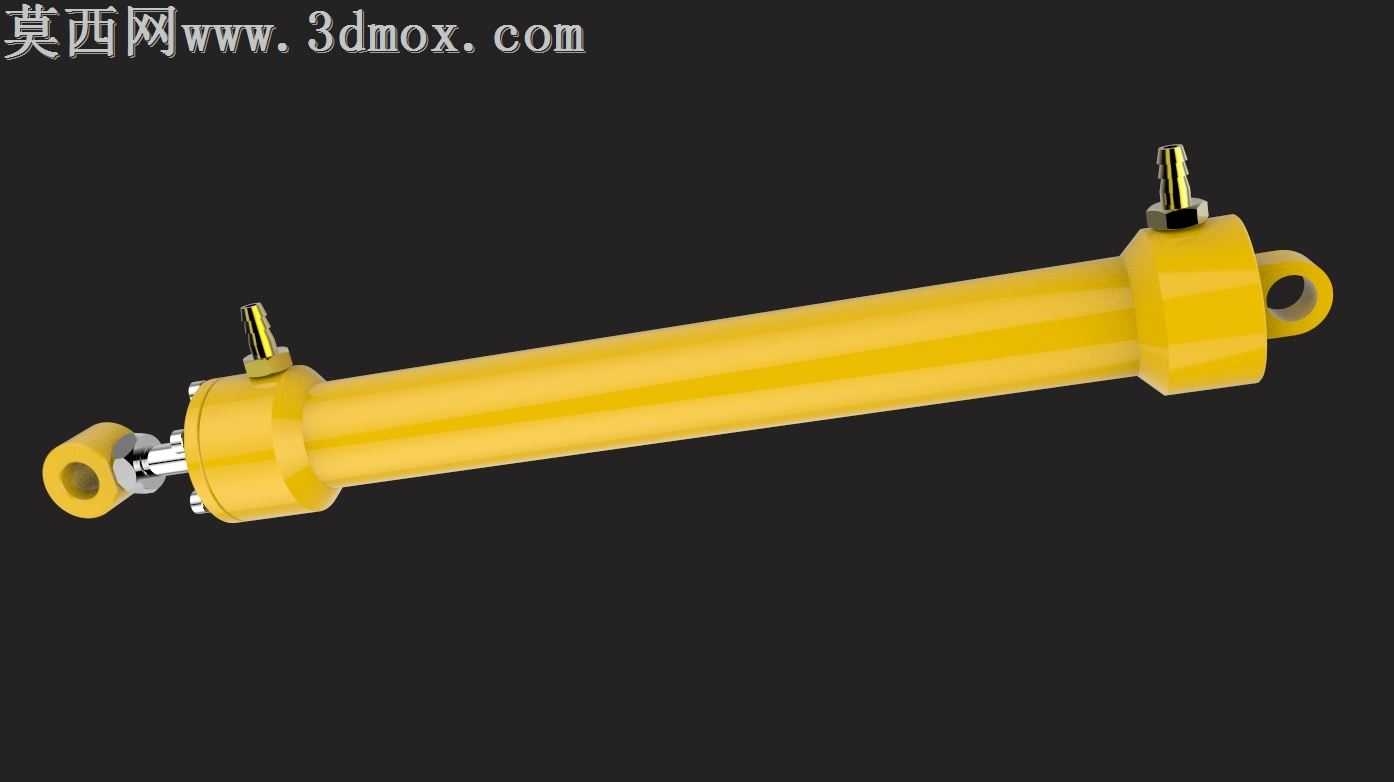

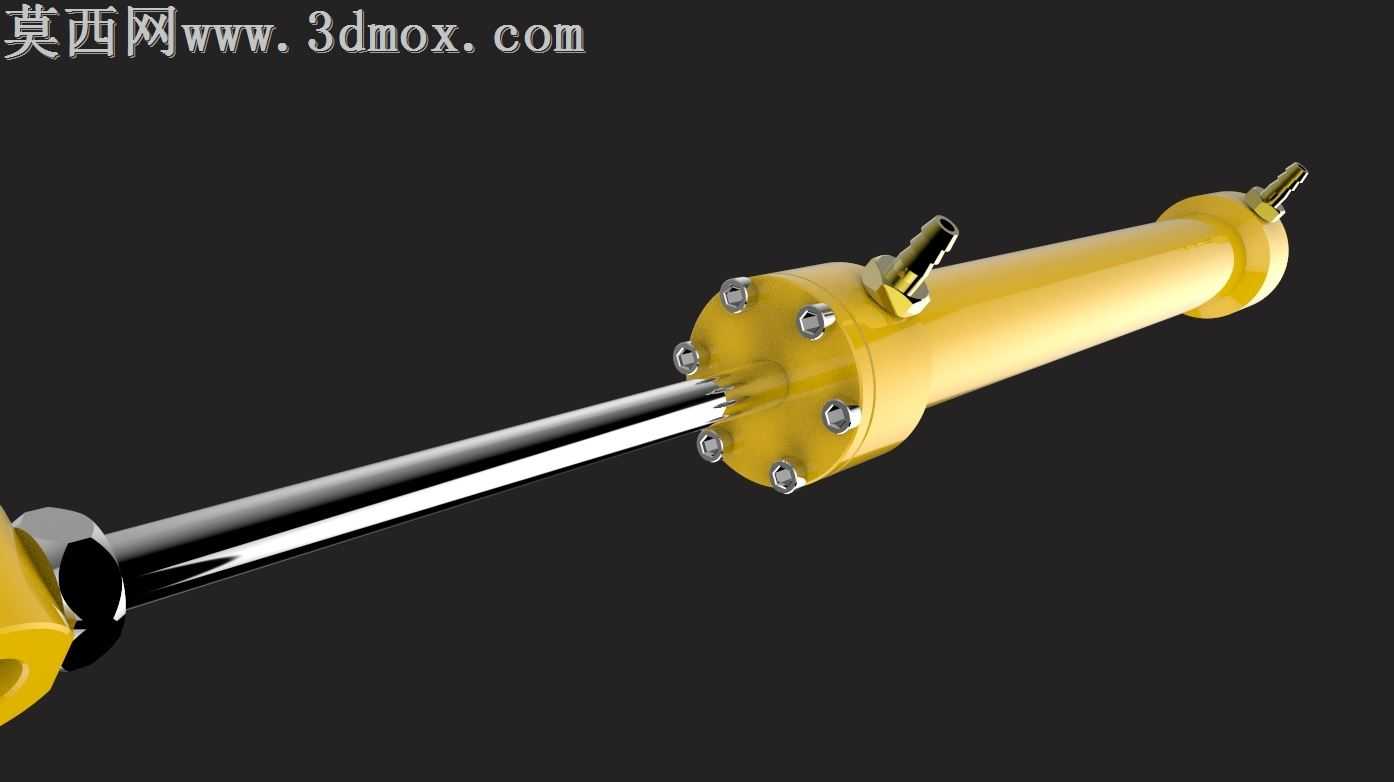

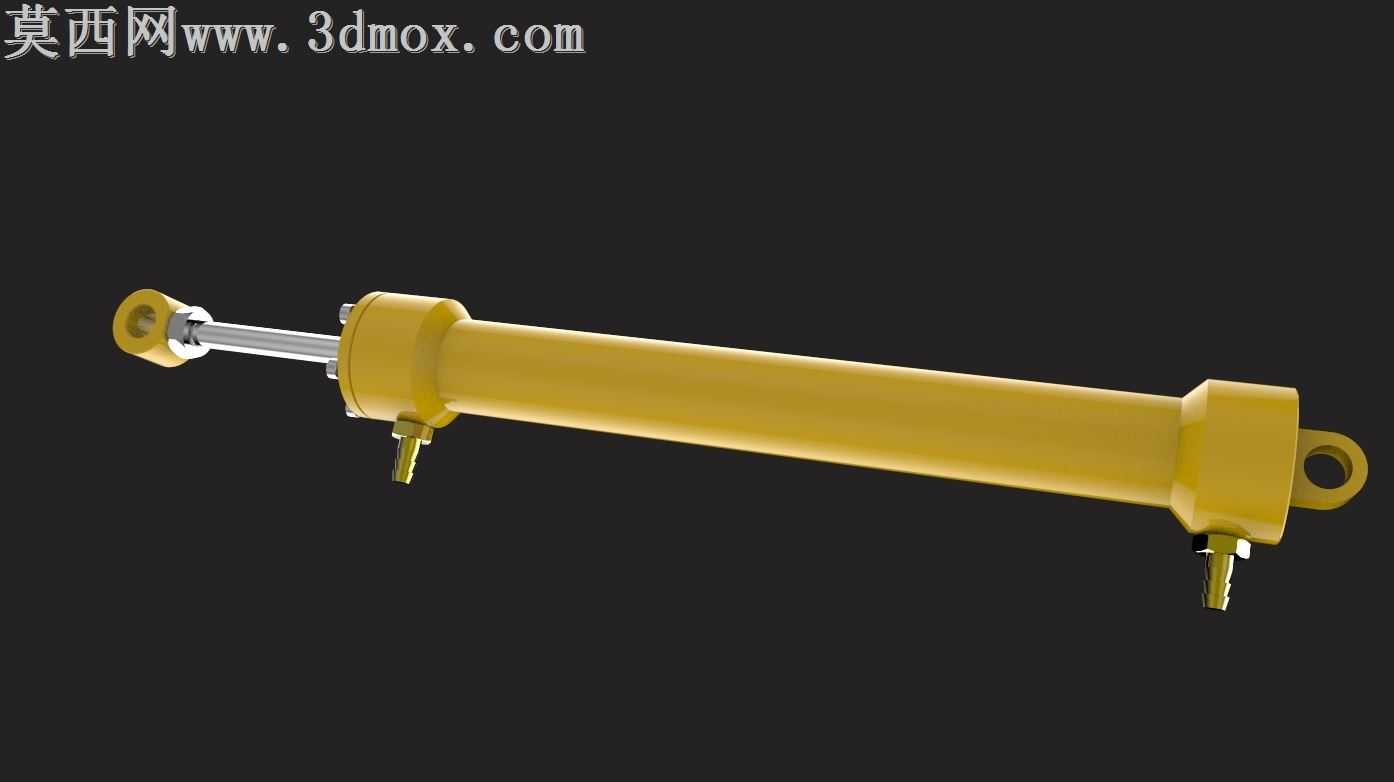

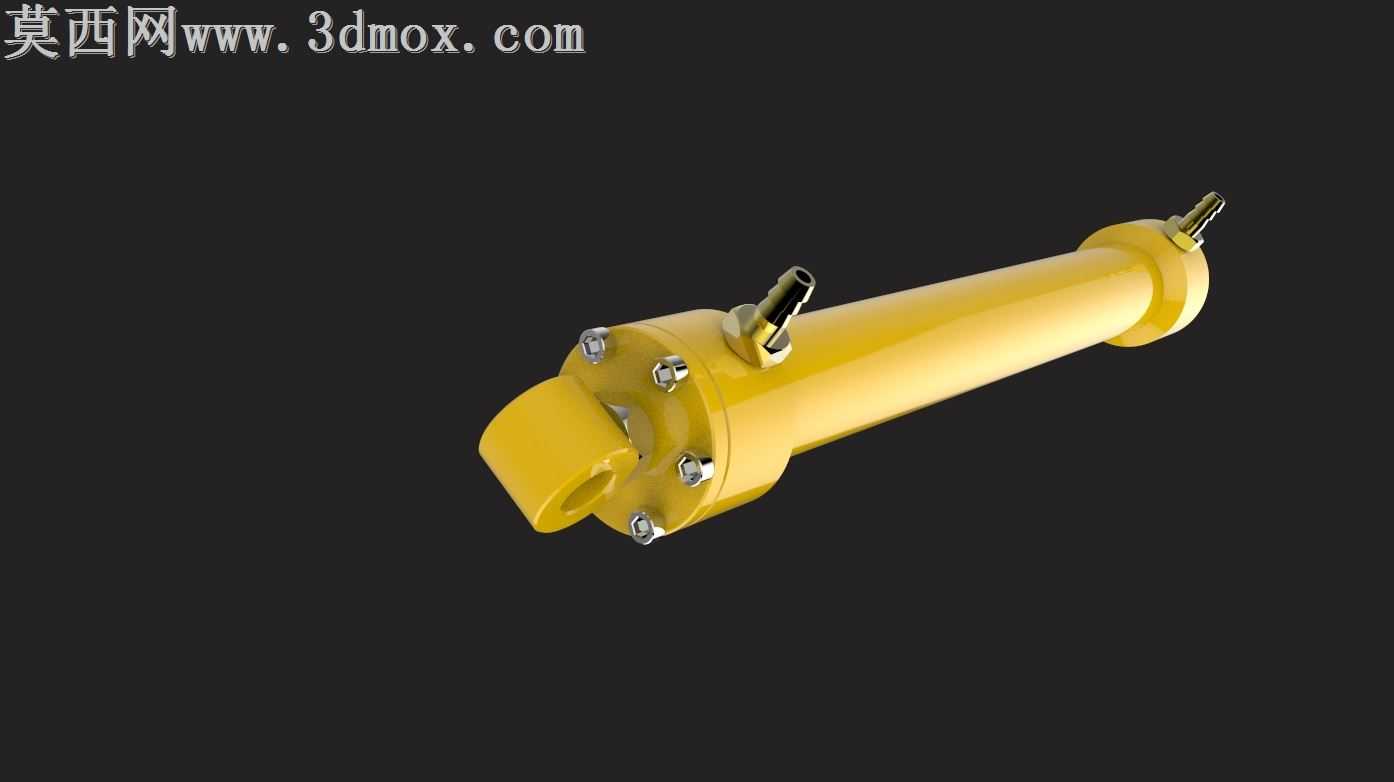

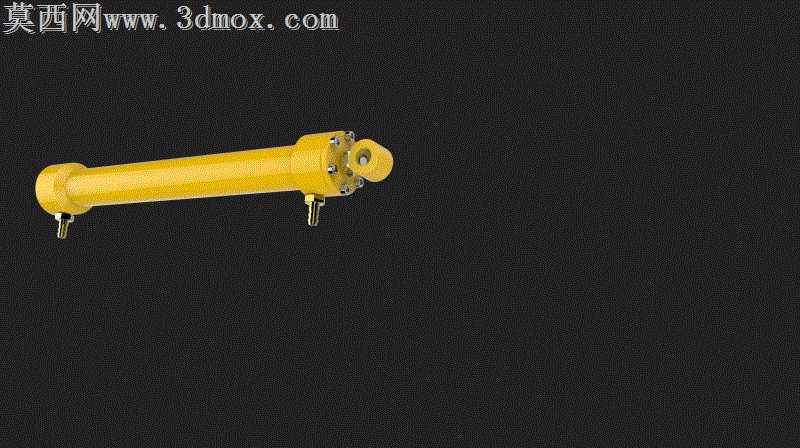

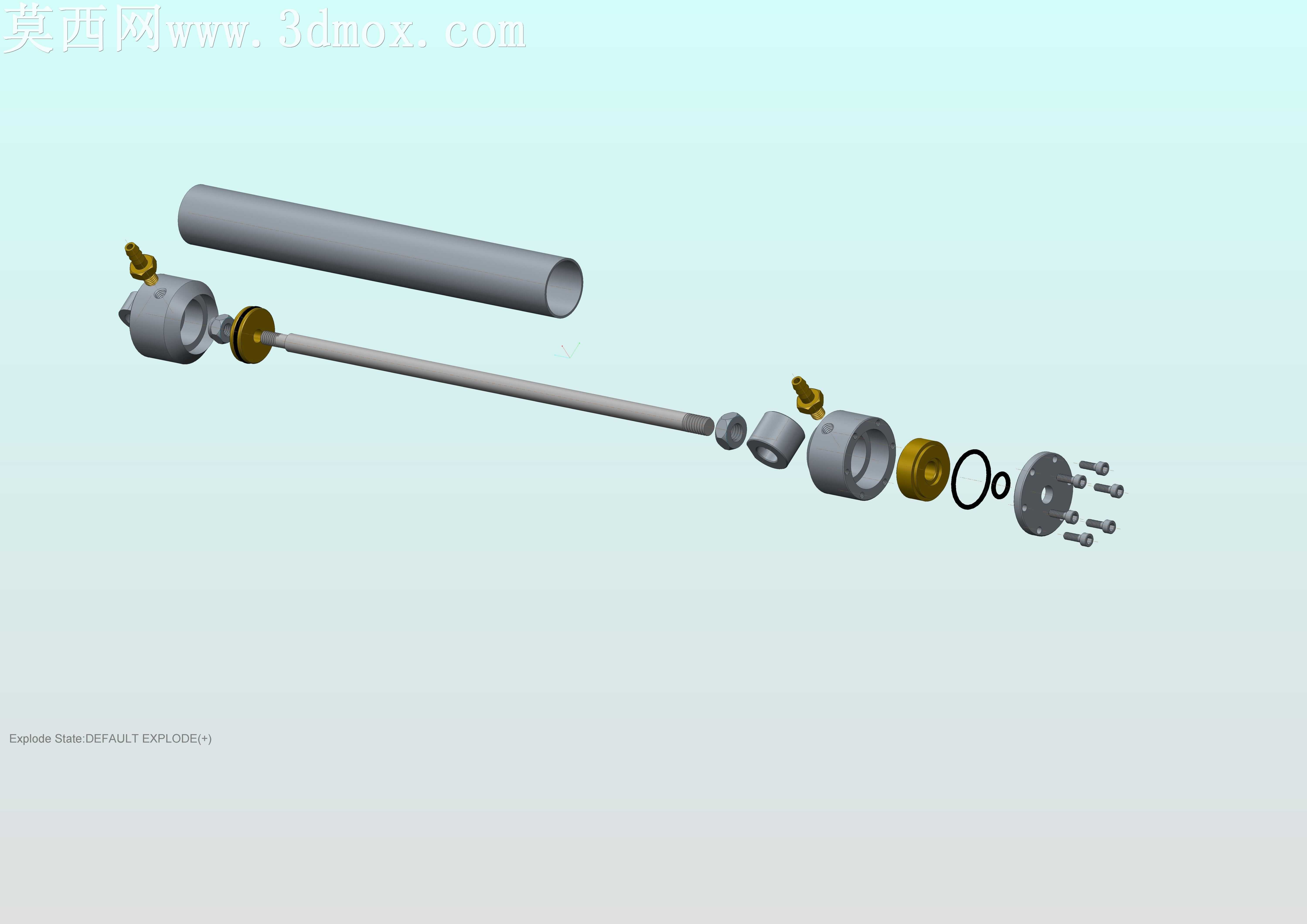

本作品为单杆双作用液压缸的三维建模设计成果，建模过程中严格遵循液压元件的通用设计规范，先从核心结构的参数化草绘入手，首先绘制缸筒的截面轮廓，通过旋转特征生成缸筒基体，再依次完成端盖、活塞杆、活塞、铰接耳环、油口接头等各个子零件的独立建模，每个零件的尺寸配合均经过严谨校验，保证各部件装配后不存在干涉问题。在零件建模阶段，针对缸筒内壁与活塞的配合面、活塞杆表面与导向套的配合面，都做了高精度的曲面处理，还原实际加工中的公差配合要求，端盖上的螺栓连接孔采用圆周阵列特征完成，精准还原螺栓的排布位置与安装尺寸，油口接头的螺纹结构、铰接耳环的通孔结构都做了细节还原，没有省略关键的结构特征。装配阶段采用自下而上的装配逻辑，先将活塞与活塞杆完成同轴配合并添加轴向定位约束，再将活塞组件装入缸筒内部，随后安装前端盖、导向套、密封件对应的结构位，最后安装两端的铰接耳环与顶部油口接头，每一步装配都添加对应的配合约束，保证整体结构的运动逻辑符合实际液压缸的工作状态，即活塞杆可沿缸筒轴向做平稳的伸缩运动，双油口的位置对应有杆腔与无杆腔的进出油通道，可完整呈现双作用液压缸的工作原理。材质与渲染阶段，为缸筒、端盖、铰接耳环等金属结构件赋予亮黄色的工业漆面材质，还原工程液压油缸常用的外观涂装，为活塞杆赋予抛光镀铬的金属材质，呈现高反光的亮银色金属质感，螺栓、油口接头等小零件赋予镀锌金属材质，区分不同部件的材质差异；渲染时采用柔和的工业产品布光方案，在黑色背景下突出液压缸的整体轮廓与结构细节，金属漆面的反光、镀铬杆的高光都做了精细化调整，让整体渲染效果贴近真实工业产品的展示效果，清晰呈现液压缸的外部结构与各部件的连接关系，可用于液压传动教学演示、液压系统方案展示、设备装配模拟等多种场景。
