集成式液压动力单元组件结构设计

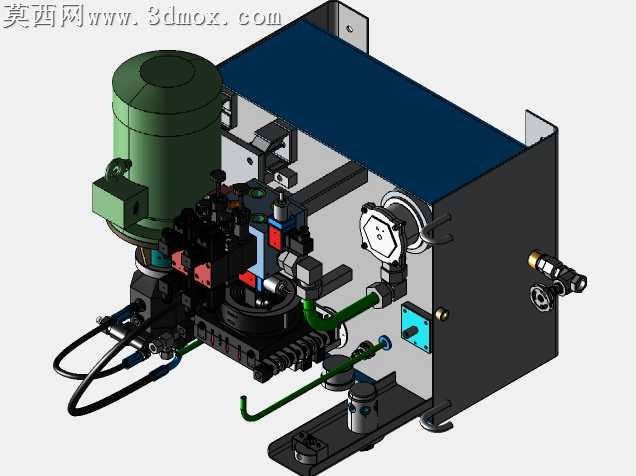

该液压动力组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循液压系统集成化设计规范，对每一处零部件的装配公差、配合间隙做了精准的参数约束，确保各部件装配无干涉、运行逻辑符合液压传动原理。模型完整还原了动力单元的核心构成：左侧立式布置的动力驱动部件采用哑光深绿材质渲染，还原了工业级驱动元件的金属漆面质感，其接线端口、安装固定座的细节均做了精细化建模，接线管路采用黑色柔性材质模拟高压油管的橡胶包覆质感，管路走向按照实际布管逻辑做了弯曲弧度处理，避免生硬直角弯折，还原真实布管的工艺要求。中部集成阀组区域做了分色材质区分，不同功能的阀块采用黑、红、蓝等差异化配色，清晰区分压力控制阀、方向控制阀、流量控制阀的安装位置，阀块上的密封槽、安装螺孔、油口接口均按照标准液压阀件的尺寸参数建模，油口连接的绿色管路清晰展示了压力油路的走向逻辑。右侧的安装机架采用哑光黑金属材质模拟冷轧钢板折弯焊接的工艺质感，机架上的安装固定脚、侧边的油路接口、手动操作旋钮均做了细节还原，顶部深蓝色盖板模拟了设备防护盖板的钣金材质，盖板的折弯边、安装孔位都符合钣金加工的工艺要求。整体设计采用集成化布局思路，将动力元件、控制元件、辅助元件紧凑整合在统一安装机架内，最大化压缩设备占用空间，油路采用阀块内部集成流道加外部短管路连接的设计，减少管路接头数量，降低液压油泄漏风险，同时预留了外部油口、操作控件的安装位置，兼顾设备的紧凑性与后期维护的便捷性。建模过程中对所有标准件均采用参数化标准件库调用，确保螺孔、接头、密封件的尺寸完全符合行业通用标准，非标准的机架、阀块、安装座等零件均按照实际加工工艺做了工艺特征建模，比如钣金件的折弯止裂槽、机加工件的倒角退刀槽、铸造件的拔模斜度都做了对应设置，让模型不仅具备外观展示效果，更能直接对接后续的工程图导出、加工生产环节。渲染阶段采用工业产品常用的白模环境光加定向补光的方式，清晰展示各部件的结构层次与装配关系，不同材质的粗糙度、反光度参数均按照真实工业物料的物理特性设置，让模型呈现出贴近真实工业设备的视觉效果，可直接用于液压系统方案展示、产品结构验证、教学演示等多个场景。
