双耳环式液压缸装配结构三维设计

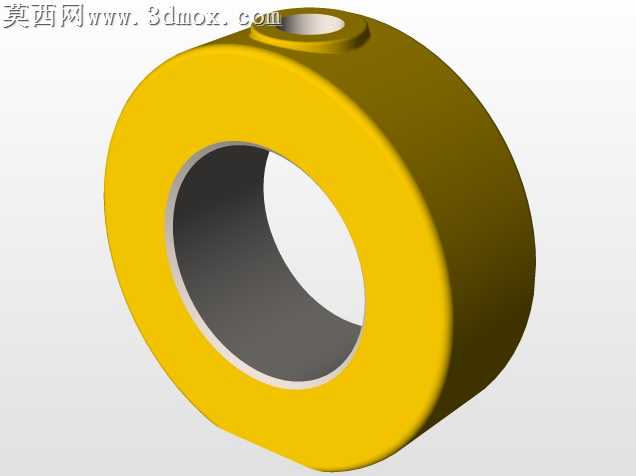

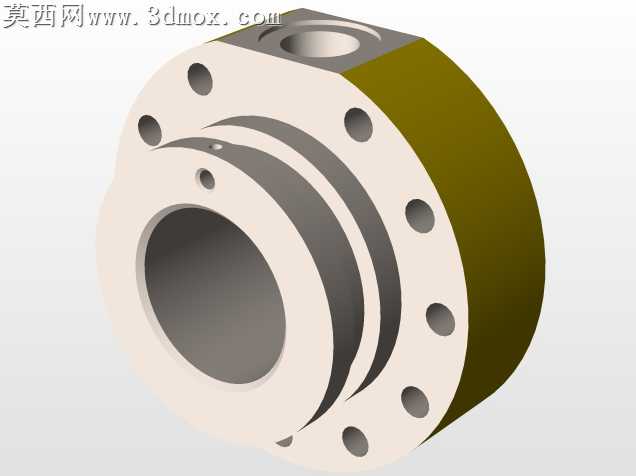

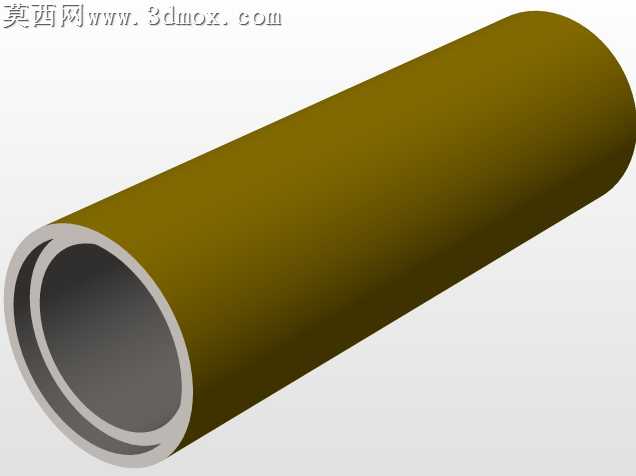

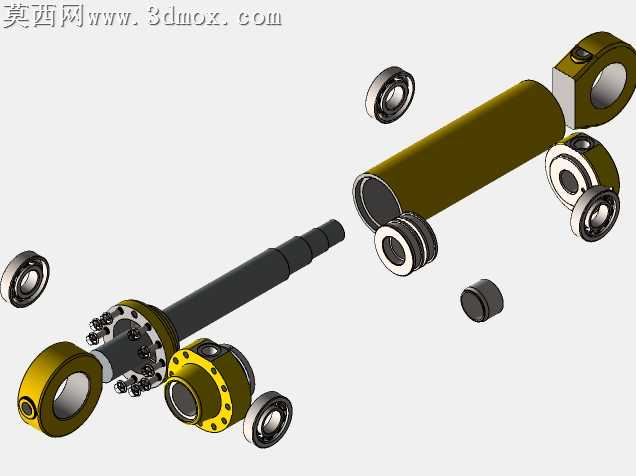

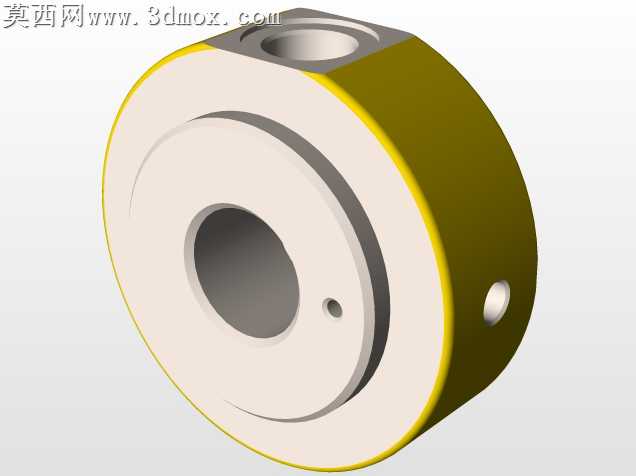

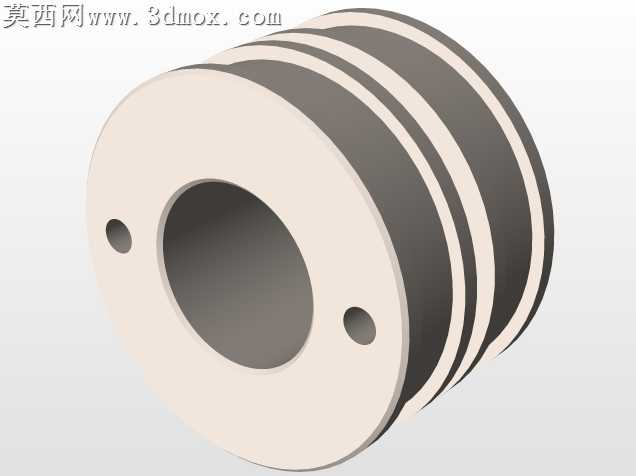

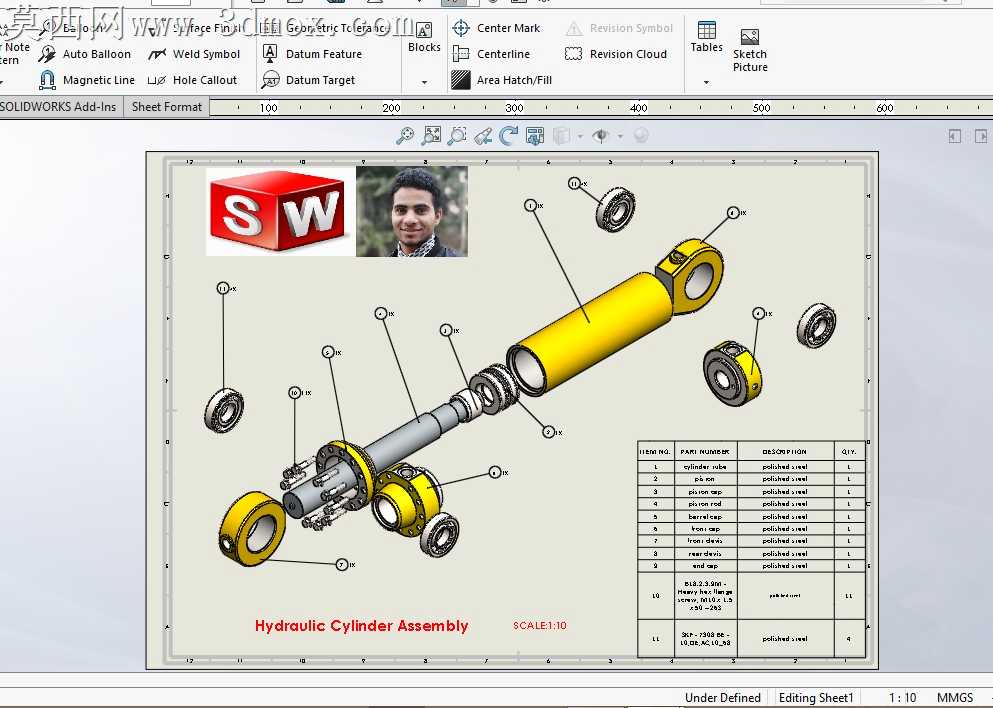

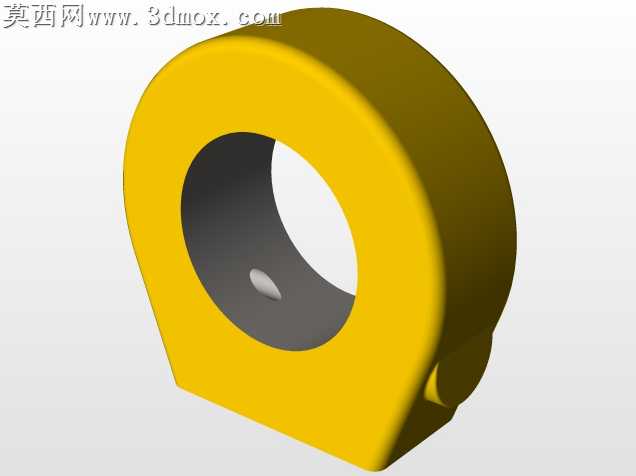

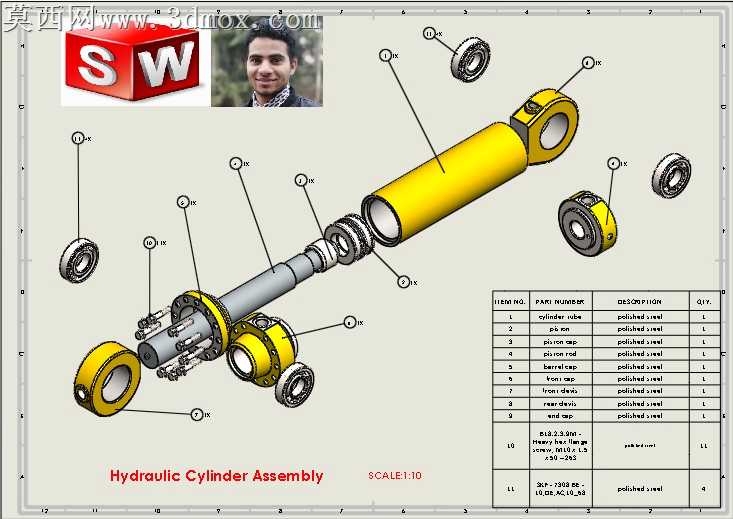

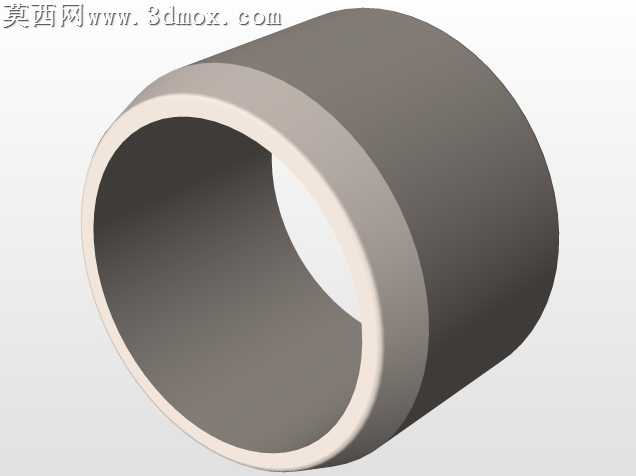

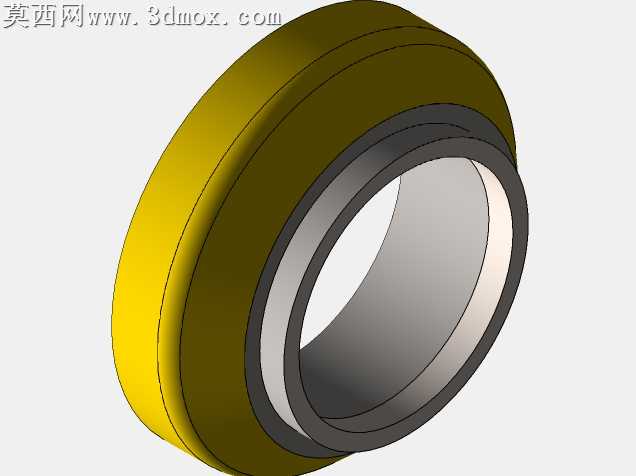

本作品为双耳环安装形式的液压缸完整装配三维设计，建模过程严格遵循液压元件的实际生产尺寸规范，先完成各个单体零件的参数化建模，再按照实际装配约束完成整体组装，同时配套制作了爆炸视图用于清晰展示各零件的装配位置与配合关系。建模阶段针对不同零件的功能特性做了对应结构还原：缸筒部分还原了内壁高精度加工的光滑腔体结构，两端分别设计了与端盖、耳环连接的配合止口，保证装配后的同轴度要求；活塞杆部分还原了杆身的磨削加工表面特征，活塞端设计了多道密封件的安装槽位，用于放置导向环、密封圈等密封元件，避免液压油泄漏；两端的耳环结构还原了铰接安装的销轴孔特征，孔内预留了轴承与轴套的安装位置，适配设备铰接安装的使用场景；端盖部分还原了油口接口、密封压盖、紧固件安装孔的细节结构，进出油口的螺纹尺寸、密封槽规格均参考通用液压油缸的行业标准设计。材质与渲染阶段，针对不同零件的实际用材做了对应的材质赋予：缸筒、端盖、耳环等钢制结构件采用了黄色工业油漆的金属材质，还原液压油缸出厂时的典型涂装外观；活塞杆采用抛光镀铬的亮面金属材质，体现杆身高硬度、低粗糙度的表面特性；轴承、紧固件等标准件采用银灰色金属材质，区分不同零件的材质差异；密封件采用深色橡胶材质，还原橡胶密封件的外观质感。渲染时调整了合适的环境光与反射效果，让不同材质的质感区分清晰，同时在爆炸视图中标注了各个零件的序号，配套制作了零件明细表，标注各零件的名称、材质、数量信息，清晰呈现整套液压缸的零件构成。设计思路上，该模型采用常见的双作用单活塞杆液压缸结构，两端铰接的安装形式可适配多数需要摆动传动的液压设备场景，建模时所有配合关系均按照实际装配逻辑设置，可实现虚拟装配验证，检查零件间是否存在干涉问题，也可用于液压传动相关的教学演示、设备方案展示使用，完整还原了液压缸从缸体、活塞组件、密封组件、端盖、铰接耳环到紧固件、轴承的全部零件结构，清晰展现了液压缸将液压能转换为直线往复机械能的结构原理。
