可伸缩双十字轴万向传动轴三维结构

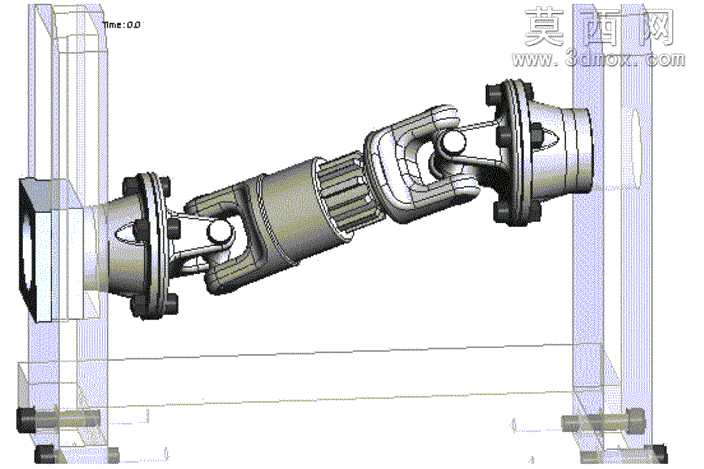

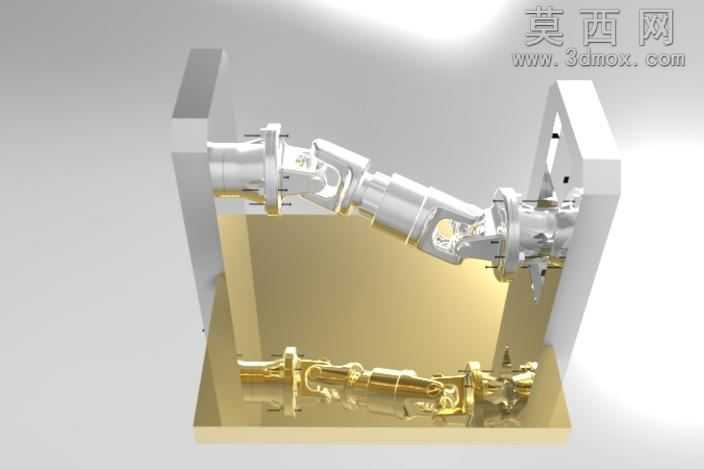

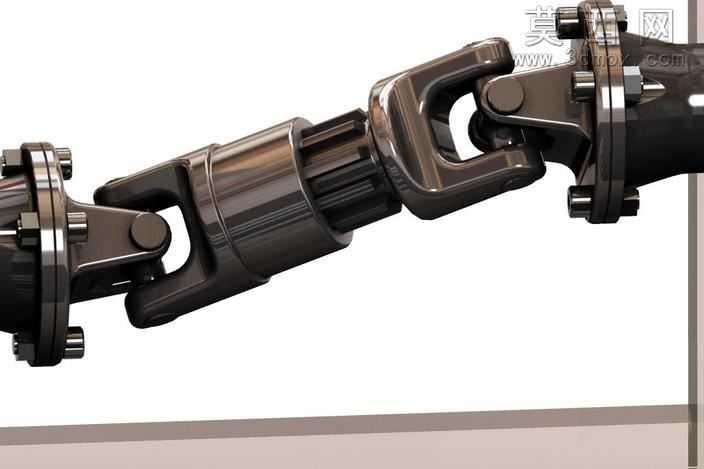

本作品为可伸缩式双十字轴万向传动轴的三维参数化模型，建模过程严格遵循机械传动部件的实际设计规范，采用全参数化草图驱动特征生成的方式完成整体结构搭建。建模阶段首先完成两端连接法兰的基准定位，依据法兰连接的标准尺寸绘制安装孔位、止口定位面与密封槽结构，确保法兰端面的连接精度与密封结构完整性；随后依次构建十字轴万向节的核心结构，对十字轴轴颈、轴承套、滚针容纳腔、密封端盖进行分零件建模，通过同轴度、对称度等装配约束完成万向节的活动副定义，还原十字轴万向节的角度补偿功能。中间伸缩段采用花键轴与花键套的配合结构，建模时精准绘制花键的齿形轮廓、导向倒角与润滑槽结构，通过滑动配合约束实现轴段的轴向伸缩功能，可模拟实际工况下传动轴的长度补偿需求。两端的支撑固定架采用透明化材质渲染处理，既清晰展示传动轴的安装定位状态，又不会遮挡核心传动结构的细节；金属部件统一采用哑光合金钢材质，对轴承配合面、法兰密封面做高光质感处理，区分加工面与非加工面的视觉差异，花键配合区域做轻微的磨损质感处理提升真实感。整体装配过程严格按照实际装配顺序添加约束，所有活动副保留合理的运动间隙，无过约束或干涉问题，可直接用于运动仿真模拟，验证不同轴交角、不同伸缩量下的传动连续性，模型结构完整覆盖了双万向节等速传动的核心设计逻辑，可用于传动系统的结构展示、原理教学与方案选型参考。
