带锁固螺丝的USB3.0接口线缆结构设计

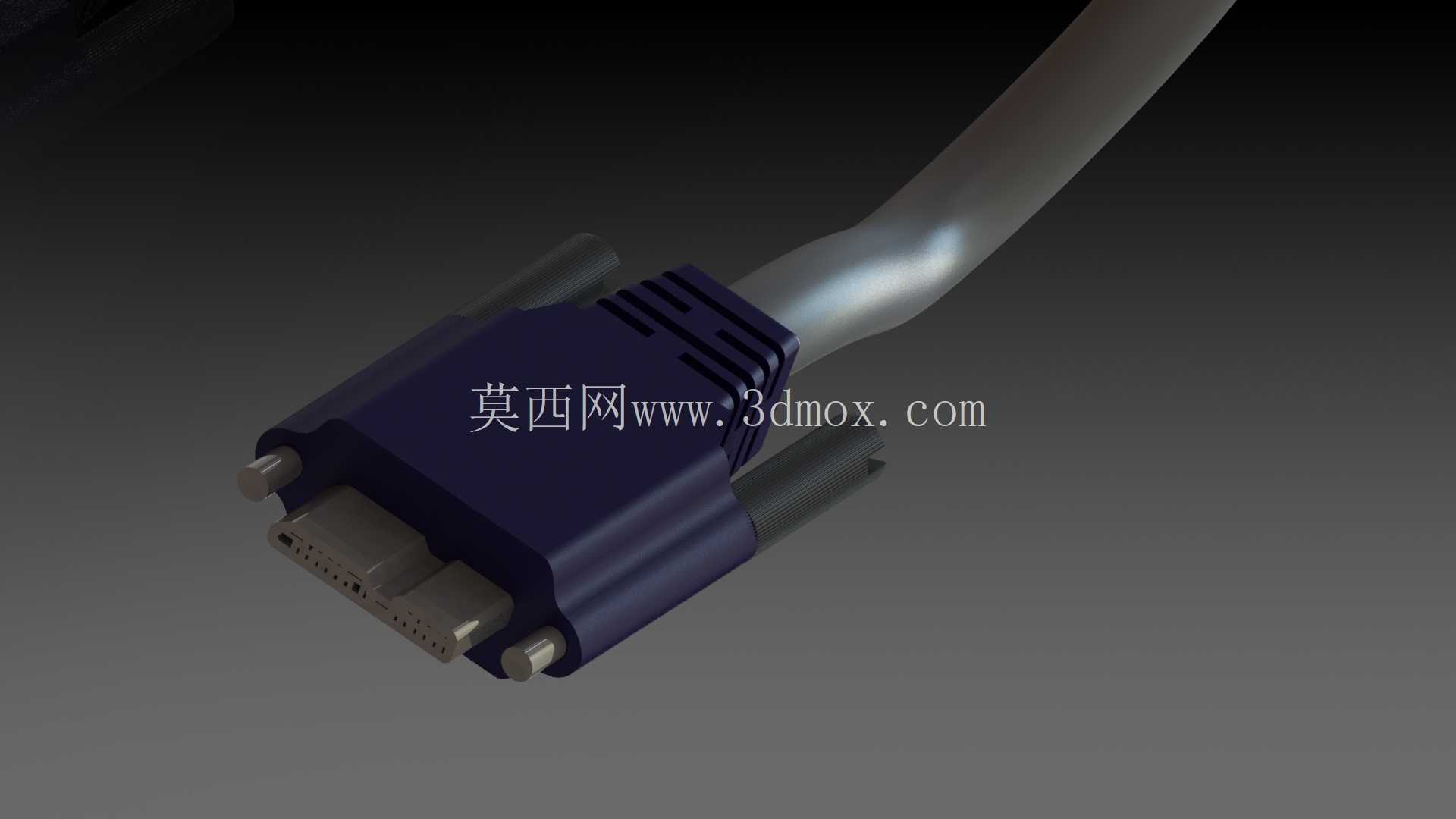

　　在工业控制、测试测量、户外机载设备这类存在持续振动、频繁拉扯线缆的使用场景里，普通无锁固结构的USB3.0接口很容易出现松脱、接触不良的问题，轻则导致数据传输中断、采集丢包，重则可能造成设备运行异常、测试数据作废，这类带侧边锁固螺丝的USB3.0线缆正是为解决这类痛点设计的。从结构设计逻辑来看，这款线缆的接头部分在标准USB3.0 Type-A公头的基础上，在接头外壳两侧增加了带内螺纹的固定柱，对应的设备端母座会预留匹配的安装孔位，接线完成后可以通过M2规格的细牙螺丝将公头牢牢锁在母座面板上，完全规避振动环境下接头松脱的风险，同时也能避免意外拉扯线缆时直接将接头拽出导致的接口针脚弯折、焊盘脱落问题。

　　接头的外壳采用硬质阻燃PBT材质注塑成型，外壳表面做了细密的防滑筋条，既可以提升插拔时的握持摩擦力，也能增强外壳本身的结构强度，避免反复插拔过程中外壳出现开裂变形。内部的针脚采用镀金铜合金材质，接触阻抗更低，能够满足USB3.0标准5Gbps的高速传输带宽要求，同时针脚根部做了应力释放设计，焊线位置做了点胶加固，能够承受一定幅度的线缆弯折而不会出现内部线芯脱焊的问题。线缆外被采用高柔性耐弯折的PVC材质，内部线芯采用铝箔加编织网双层屏蔽结构，能够有效阻隔工业现场的电磁干扰，保证高速数据传输的稳定性，线芯与接头连接的位置做了加长的应力缓冲尾套，弯折角度可以达到120度以上，反复弯折寿命远超普通消费级USB线缆。

　　从安装边界来看，这款接头的整体宽度比标准无锁固USB3.0公头宽6mm左右，两侧固定柱的中心距为24mm，设计设备端面板开孔时需要预留足够的安装空间，锁固螺丝的有效拧入深度为3mm，设计母座安装柱时不需要做过长的螺纹孔，避免占用过多设备内部空间。接头插入母座后的配合间隙控制在0.1mm以内，锁固后不会出现径向晃动，能够保证高速差分信号的阻抗连续性，减少信号反射带来的传输误码。在实际选型应用中，这类带锁固螺丝的USB3.0线缆常被用于工业相机数据传输、工控机外接采集设备、车载测试设备数据导出、户外通信设备调试等场景，相比普通消费级USB线缆，其连接可靠性提升数倍，能够大幅降低设备运维过程中因接口松脱导致的故障排查成本。

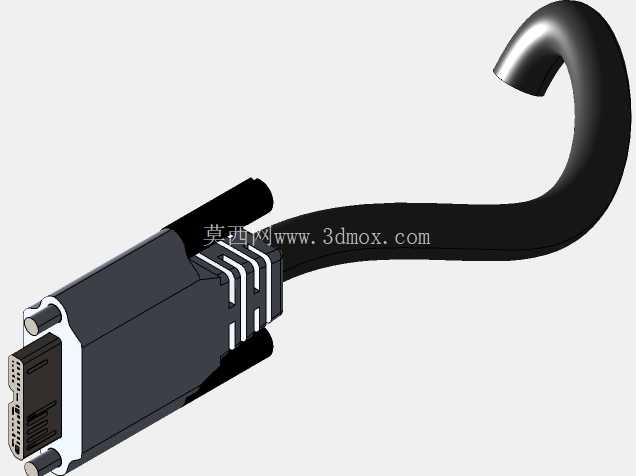

　　设计这类线缆接头的三维模型时，需要重点关注两侧固定柱与标准USB接头的位置度公差，保证螺丝孔与设备端安装孔的同轴度，避免出现锁螺丝时接头偏斜导致针脚接触不良的问题；同时要注意接头外壳与线缆尾套的过渡圆角设计，避免应力集中导致尾套在反复弯折后出现断裂；内部屏蔽层的压接结构也要在模型中预留足够的空间，保证屏蔽层能够360度压接在接头金属外壳上，实现完整的电磁屏蔽效果。另外，接头前端的插拔导向斜面做了15度的倒角设计，能够在对位存在轻微偏差时顺利插入母座，降低现场接线的对位难度，适合在设备内部空间狭小、视线不佳的安装场景下使用。
