机箱面板嵌入式HDMI接口连接器结构

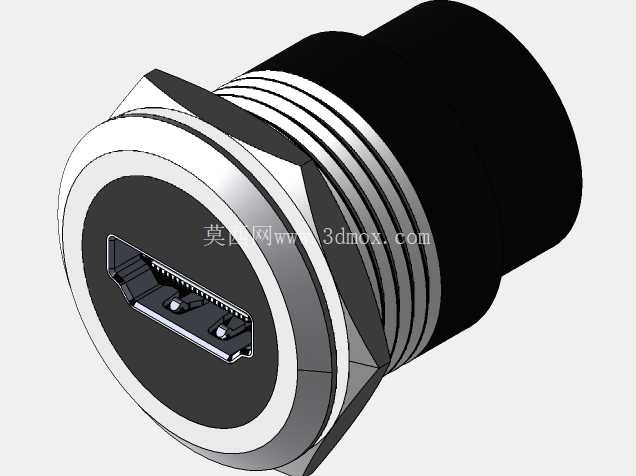

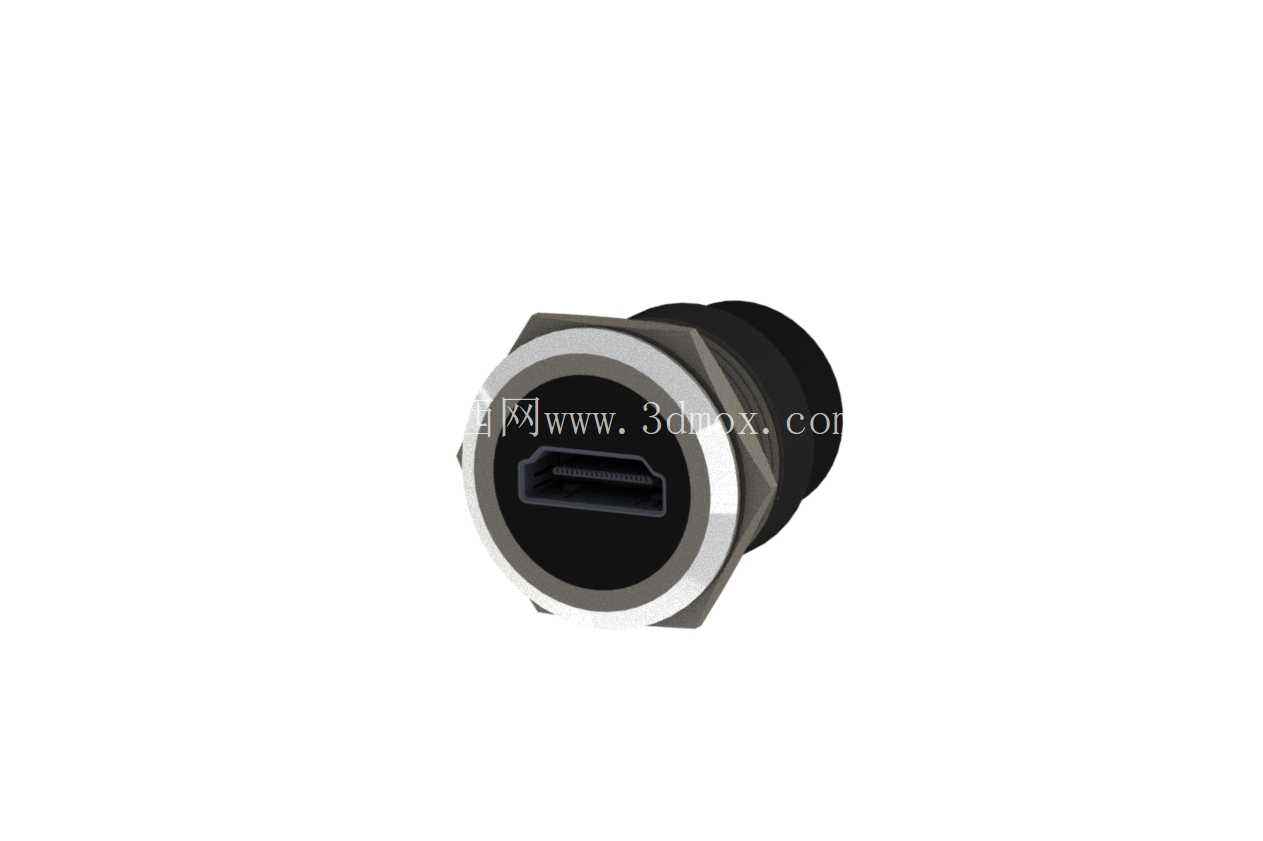

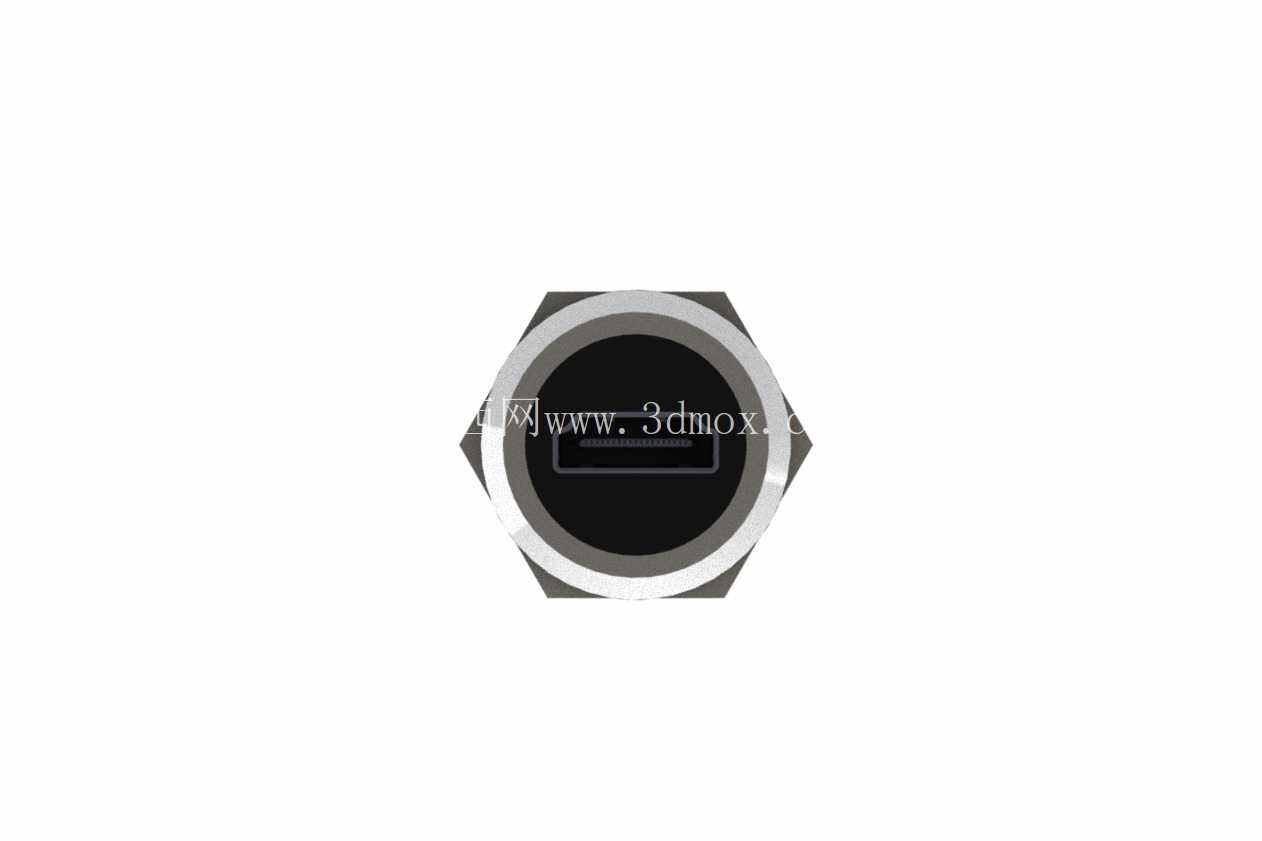

　　在工业控制机箱、定制化计算机设备、音视频矩阵机柜这类需要前置或侧置外接音视频接口的场景里，面板安装型HDMI连接器是解决设备内外信号连通的核心部件，不同于直接焊接在PCB板上的板载HDMI接口，这类穿板式安装的连接器专门为设备面板外露使用场景设计，能避免板载接口长期插拔受力导致的PCB焊盘脱落、接口松动等常见故障。从结构设计来看，这款连接器采用金属外壳搭配后端密封胶套的组合，前端外露的金属法兰圈做了倒角处理，既可以在安装后贴合面板表面避免刮伤操作人员，也能通过金属壳体实现电磁屏蔽效果，减少机箱内部电磁干扰对HDMI高清信号传输的影响，保障音视频信号传输的稳定性。

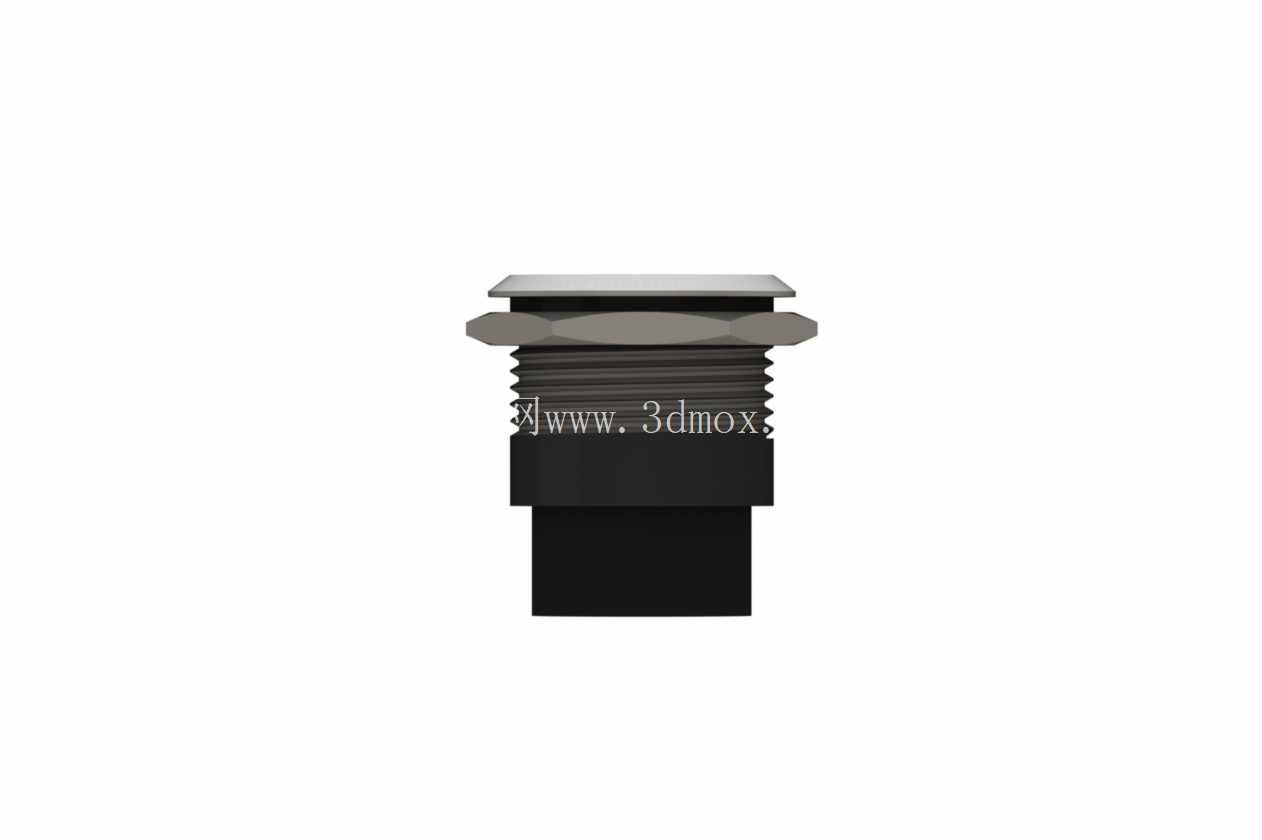

　　安装边界上，这款连接器的主体穿装直径为16毫米，设计时只需要在机箱面板上开出对应直径的安装圆孔，通过后端的锁紧螺母就能将连接器牢牢固定在面板上，不需要额外设计复杂的卡扣或者螺丝固定位，对面板加工的精度要求较低，适配1.5毫米到3毫米厚度的常见冷轧钢、铝合金机箱面板，安装后前端接口面与面板表面基本齐平，不会出现突出过多或者凹陷过深影响插头插拔的问题。功能特性层面，连接器内部的HDMI端子采用标准19针定义，支持常规HDMI版本的高清音视频信号传输，后端预留了接线或者对接板端排线的空间，既可以直接预焊标准HDMI线延伸到机箱内部对接主板接口，也可以根据设备内部布线需求定制短线长度，适配不同机箱的内部走线布局；后端的黑色胶套部分除了固定内部端子排之外，还能起到一定的防尘、缓冲作用，避免机箱内部的灰尘、金属碎屑直接进入连接器内部造成针脚短路，也能缓冲设备运输过程中震动对内部焊点的冲击。

　　实际选型应用中，这类面板安装HDMI连接器常被用在工业工控机前置接口面板、音视频处理设备的外接信号面板、测试仪器的信号输出端口等位置，相比直接在面板开孔露出板载接口的方案，这种独立的穿板连接器可以单独更换，当接口因为长期插拔出现针脚变形、接触不良的问题时，不需要拆卸设备内部的PCB板，只需要从面板外侧拆下锁紧螺母就能更换连接器，大幅降低设备后期的维护成本。设计建模过程中，需要重点关注几个关键尺寸的公差匹配：首先是穿板主体的直径公差，要控制在0.1毫米以内，避免直径过大导致面板开孔后无法装入，或者直径过小导致安装后连接器出现晃动；其次是前端法兰的厚度与直径，法兰直径要比安装孔大3毫米以上，保证安装后法兰能完全覆盖安装孔的边缘，避免出现缝隙影响外观与屏蔽效果；另外是接口内部的胶芯定位尺寸，要严格匹配标准HDMI公头的插入尺寸，保证公头插入后卡扣能正常卡合，不会出现插不到位或者插拔过紧的问题。

　　还要注意连接器安装后与面板后方其他结构件的干涉问题，建模时要预留出后端接线的弯曲空间，以及锁紧螺母的拧装操作空间，避免安装时螺母无法拧紧或者线材被其他结构件挤压变形。在材质选择的建模还原上，前端金属外壳一般采用锌合金压铸成型后做镀镍处理，表面呈现哑光金属质感，既保证结构强度又有不错的抗锈蚀能力，后端胶套采用阻燃ABS或者橡胶材质，有一定的韧性，能适配不同角度的线材弯折，内部端子采用铜合金镀金处理，保证多次插拔后的接触可靠性，这些材质的结构差异在三维建模时都需要通过不同的结构特征区分开，方便后续做结构干涉检查与装配模拟。对于设备结构设计人员来说，这类标准接口件的三维模型不需要从零开始绘制，直接调用成熟的模型可以大幅缩短设计周期，只需要根据模型的安装尺寸在面板上开出对应的安装孔，预留好装配空间就能完成接口部分的设计，同时可以在装配环境下模拟HDMI插头的插拔过程，检查插头插入后是否会和面板上的其他接口、按钮出现干涉，提前规避实际生产组装后出现的装配问题。
