PCBA刀库装载切割测试自动化设备

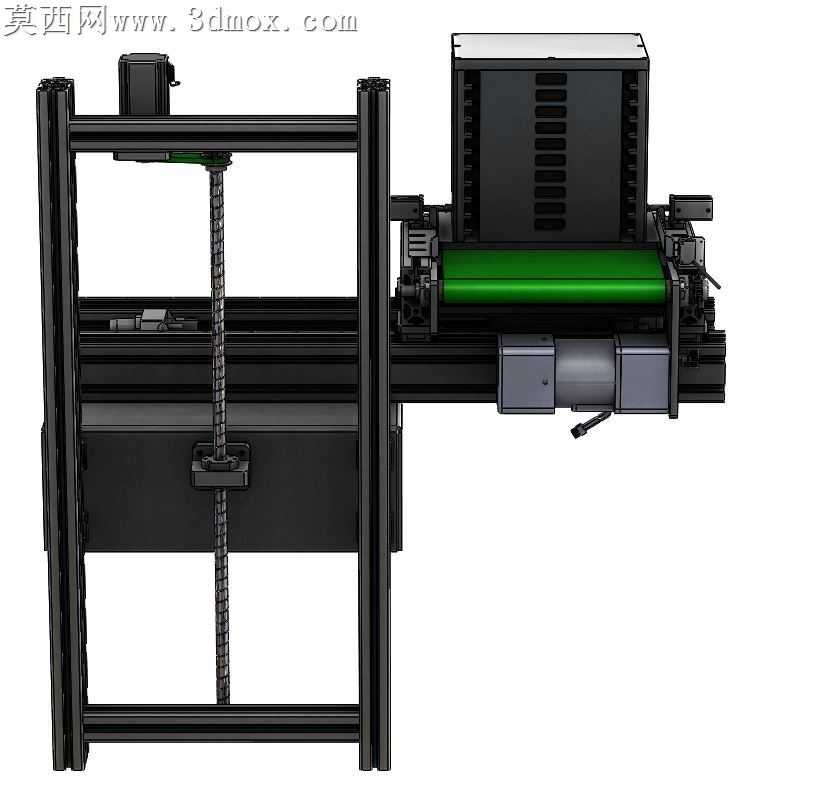

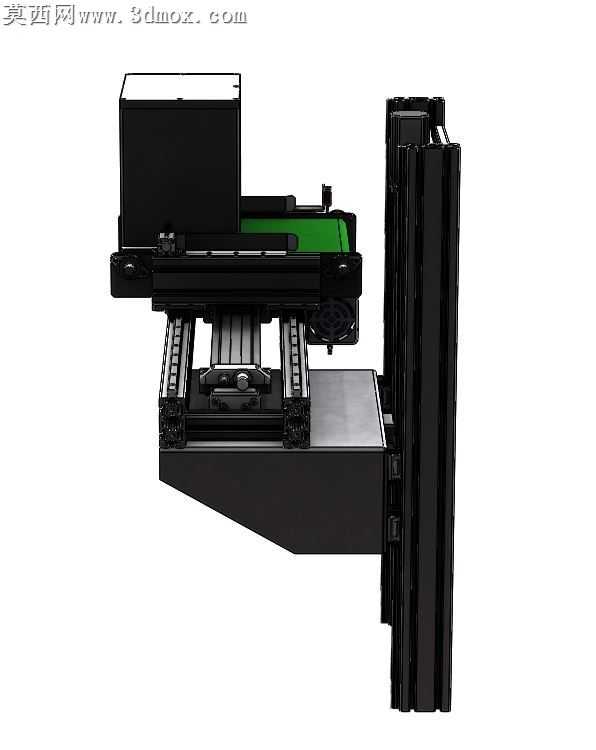

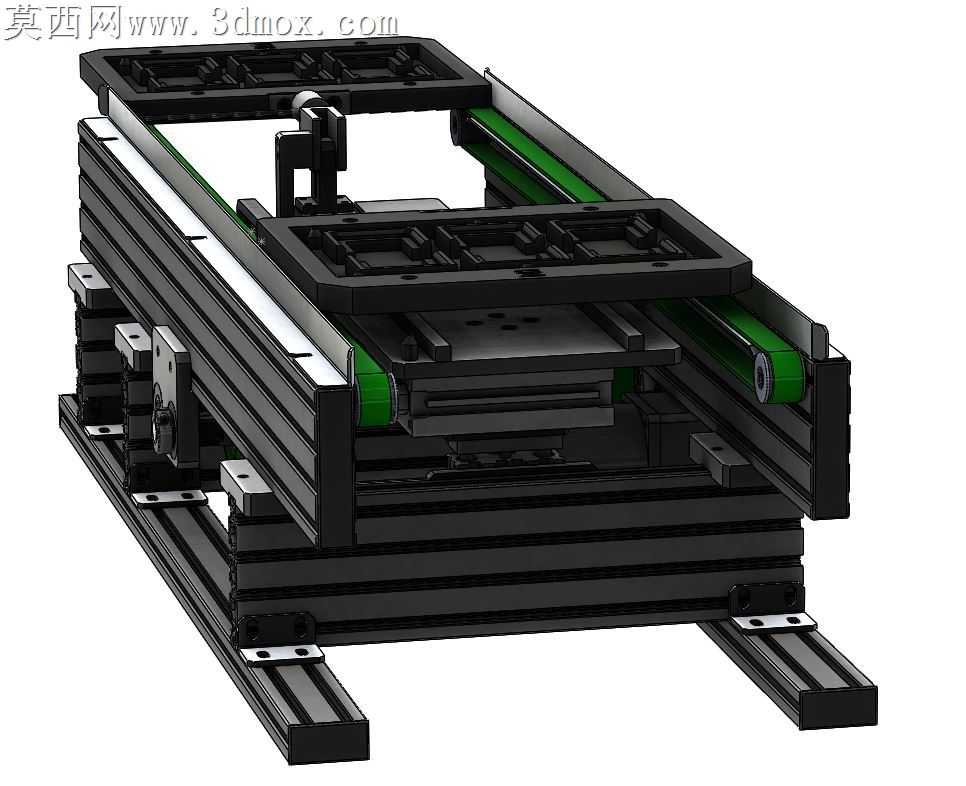

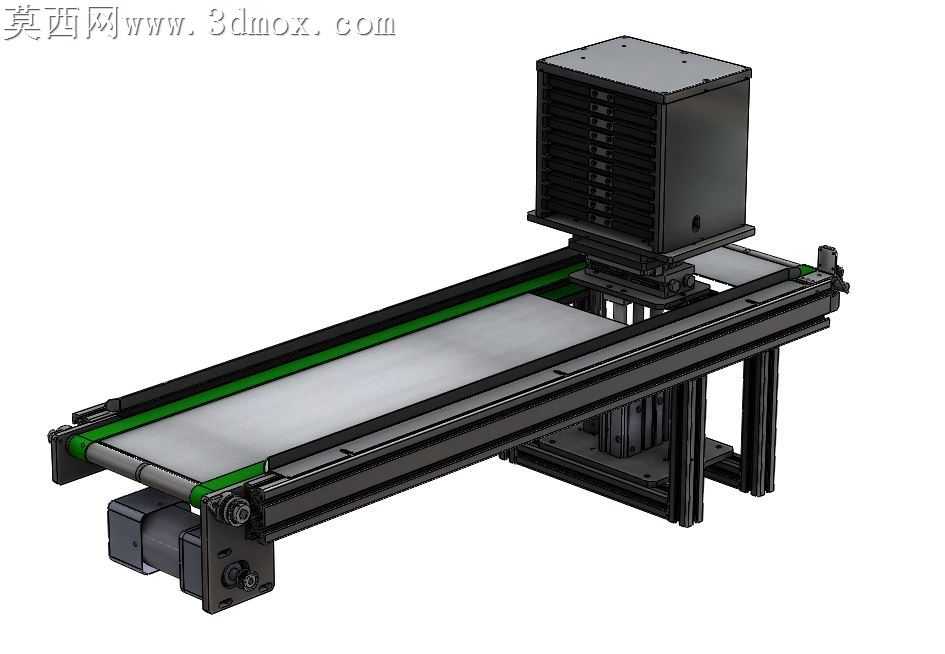

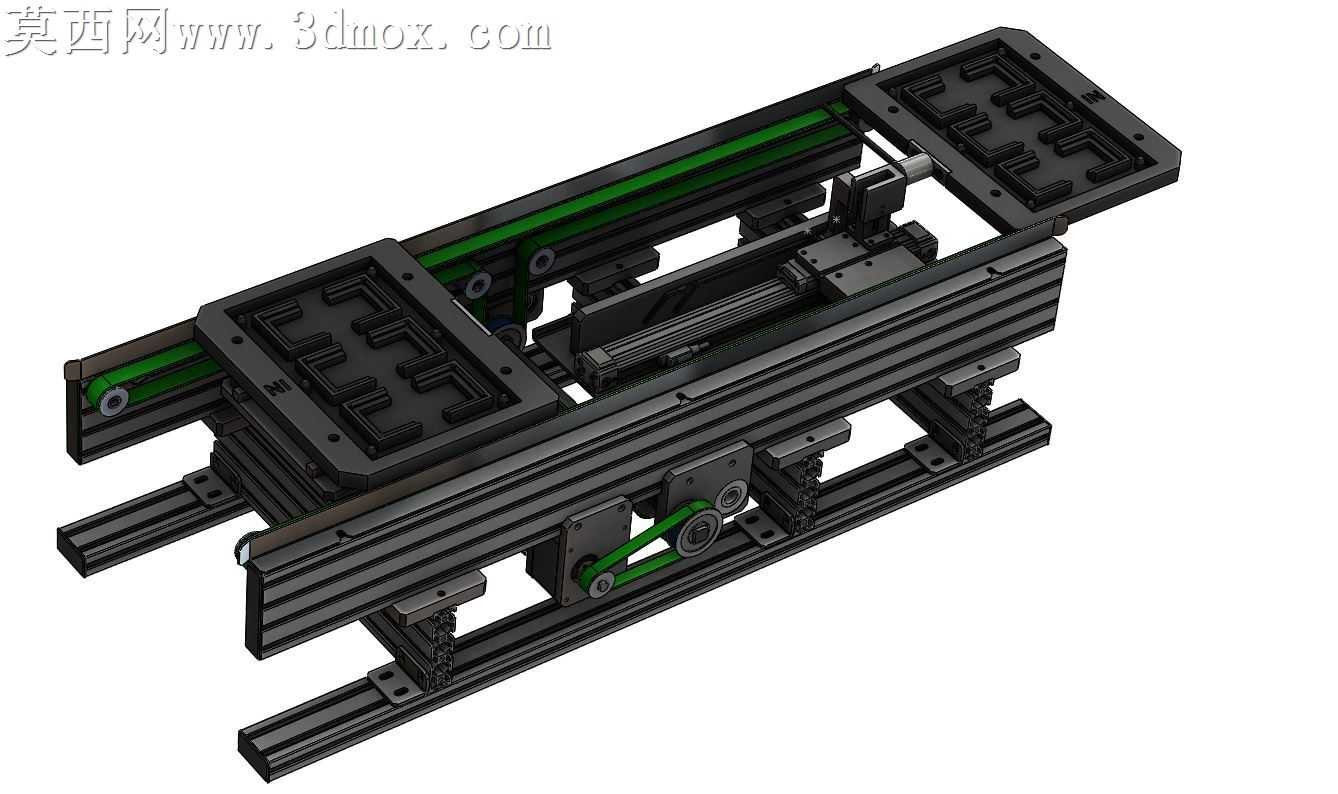

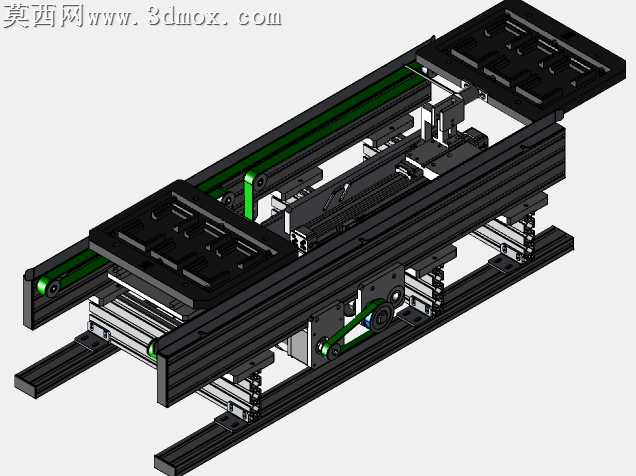

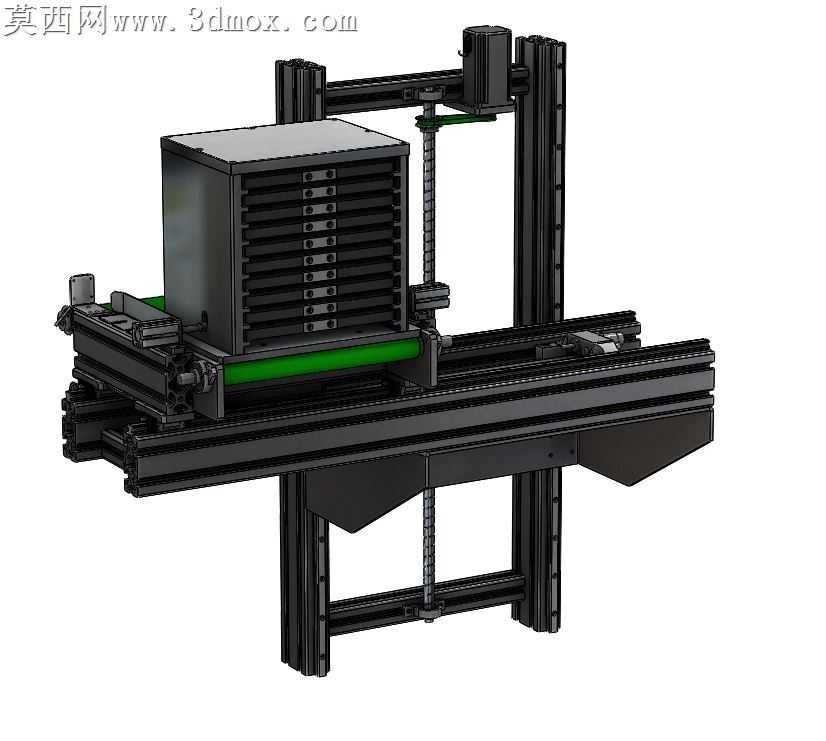

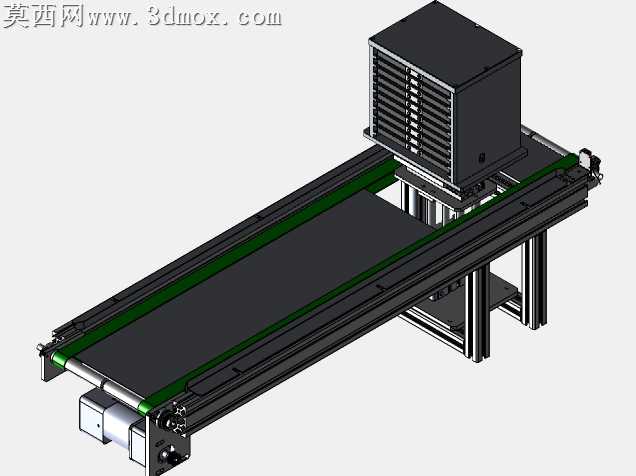

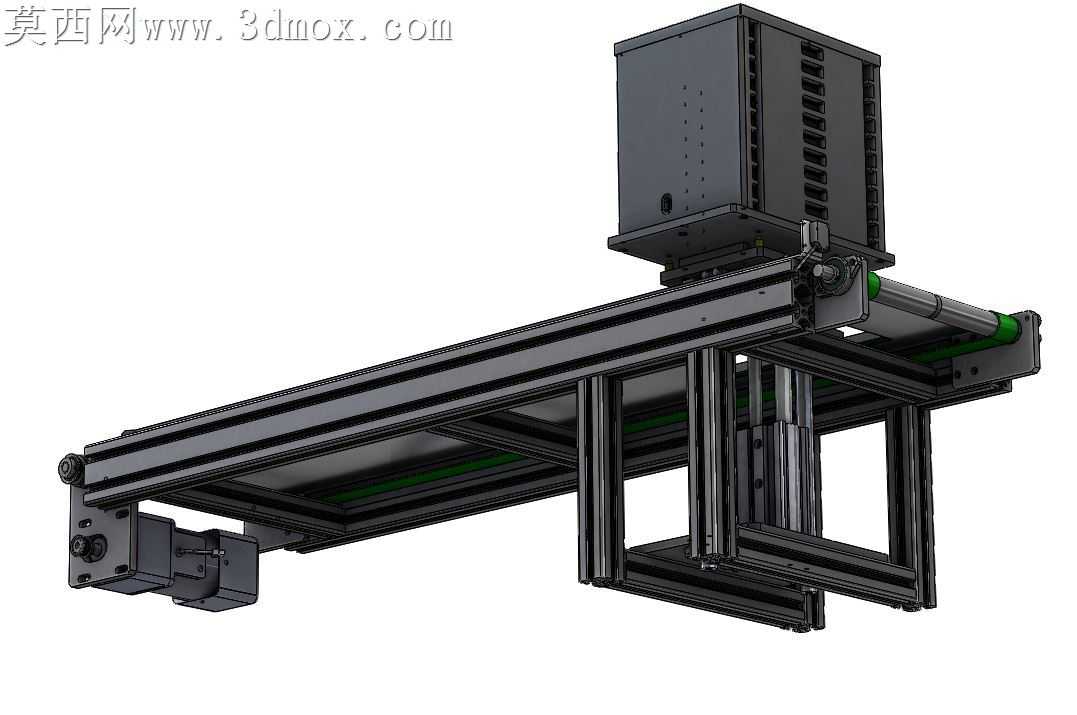

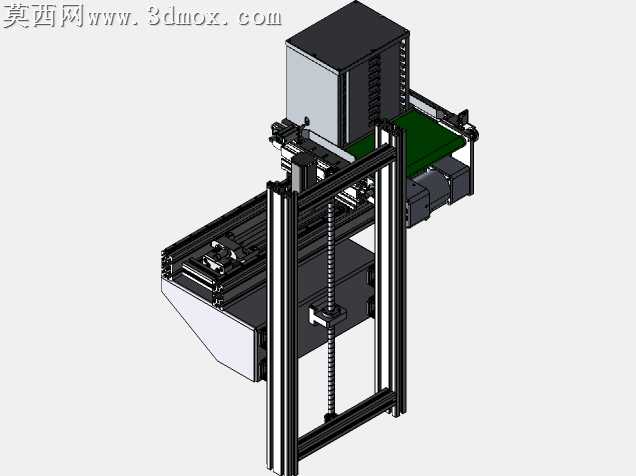

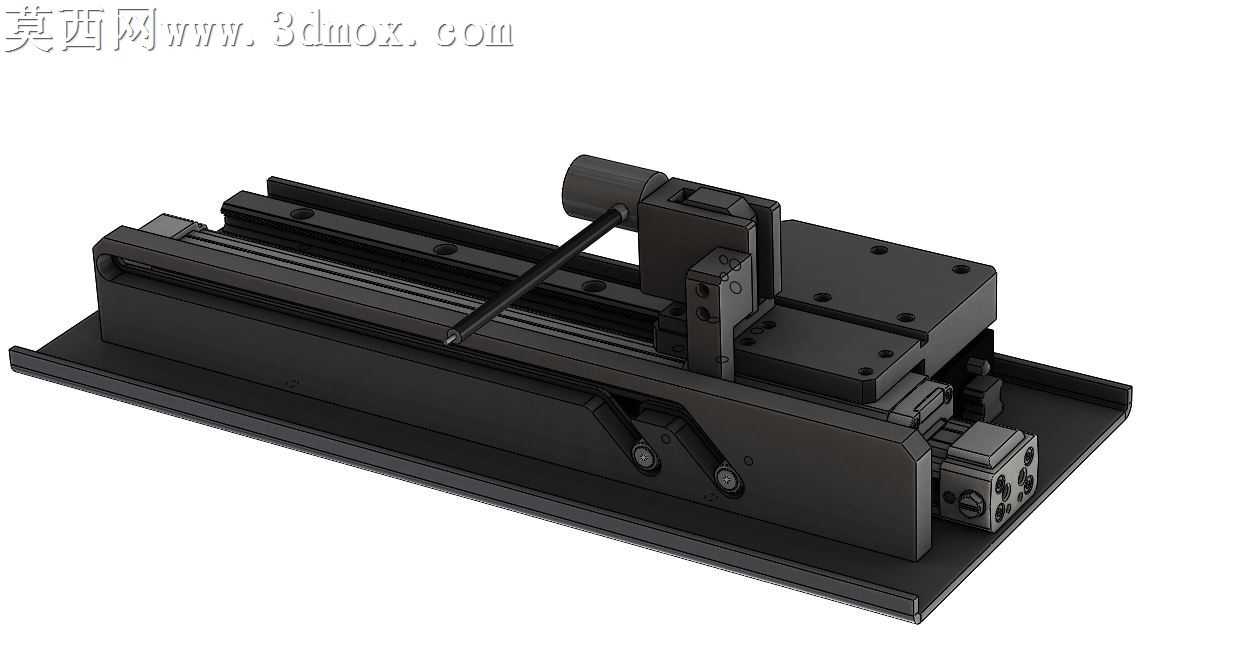

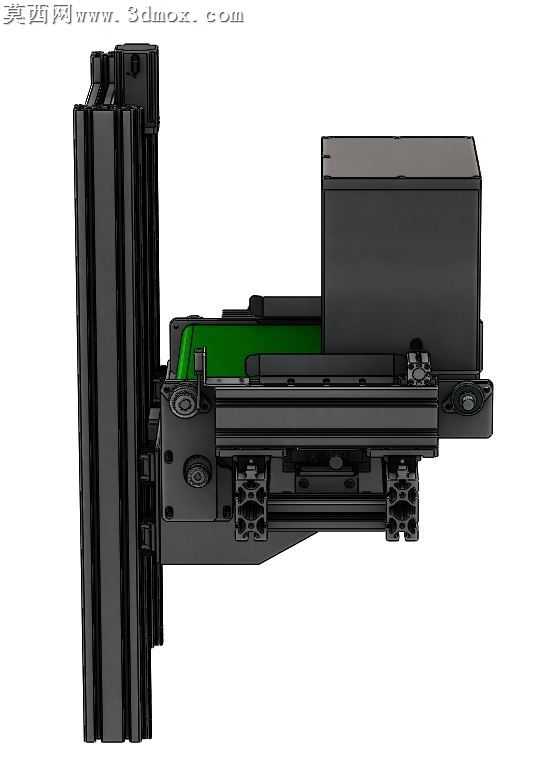

本套三维模型为PCBA刀库装载、切割与测试一体化自动化设备的02迭代版本，在01版概念机基础上完成了整机40%结构的细化建模，整体建模过程严格遵循电子制造产线设备的实际布局逻辑，采用自顶向下的装配设计思路完成各功能模块的搭建。建模阶段首先完成设备整体机架的基准搭建，统一各功能单元的装配坐标系，确保后续上料、传送、加工、回收模块的位置匹配精度，避免出现装配干涉问题。针对PCB装载托盘、杂志式刀库、传送皮带线、印刷电路板移载机构、切割执行单元、杂条回收箱、印刷电路板后处理工位等核心部件，建模时逐一还原了零件的实际结构特征：托盘的定位卡槽尺寸匹配常规PCB板的装夹公差，刀库的刀位排布符合快换刀具的存取逻辑，传送带的辊筒间距、张紧结构均按照实际输送负载设计，切割单元的进给导轨、刀头安装位预留了标准件的装配空间，回收箱的导流结构满足废料收集的导向需求。材质渲染阶段，针对不同部件的实际材质属性赋予对应材质参数：设备机架采用哑光金属漆材质，还原工业铝型材或钣金机架的磨砂质感；传送带采用哑光橡胶材质，调整表面粗糙度参数模拟皮带的防滑纹理；切割刀头、移载夹爪等运动执行部件赋予高光亮面金属材质，体现加工零件的精密质感；操作面板、安全防护门等部件采用半透明亚克力或哑光工程塑料材质，区分不同功能区域的视觉属性；各传动齿轮、轴承等标准件按照金属加工件的质感调整反光度，提升整体渲染的真实感。结构设计上完整还原了设备的作业流程逻辑：操作员将PCB装载到托盘后插入刀库，刀库自动将载有PCB的托盘送入传送带，传送带将托盘移送至移载工位，机构将印刷电路板托盘移入加工位进行切割作业，切割产生的杂条通过回收通道送入回收箱用于精加工线的好坏载体存储，完成加工的托盘和刀库沿着传送带旋转进入印刷电路板后处理工位，整套流程的结构衔接在模型中均做了对应的运动空间预留，每个功能模块可独立拆分查看内部结构，也可完成整机装配校验，方便后续对设备结构进行优化调整，适配不同规格PCBA板的加工测试需求。
