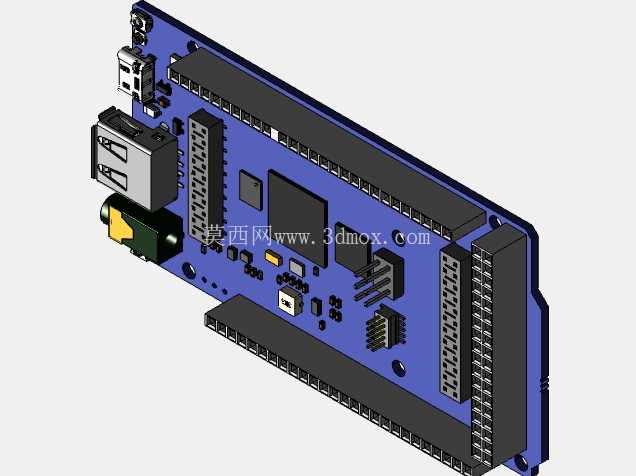

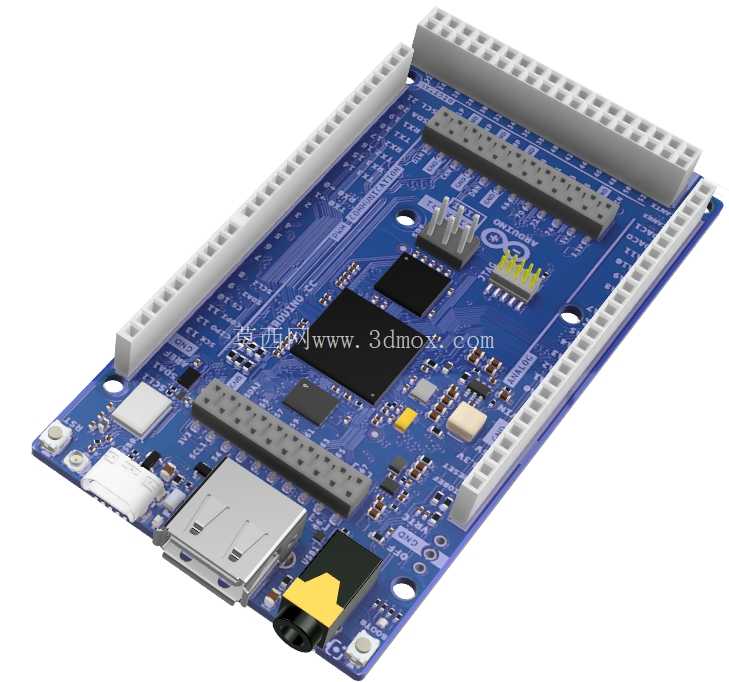

带排针标签的Arduino Giga R1 WiFi开发板

项目分类:通讯工具类 发布时间:2026-02-28 ID:1144088
  • 带排针标签的Arduino Giga R1 WiFi开发板
  • 带排针标签的Arduino Giga R1 WiFi开发板

这款开发板是面向嵌入式开发、智能硬件原型验证场景打造的主控硬件,在工业控制小设备、创客项目原型、教学实验平台、小型物联网终端搭建中都有广泛的适配空间。从实际使用场景来看,它既可以作为小型智能设备的核心控制单元,外接各类传感器、执行器完成数据采集与指令输出,也能依托自带的WiFi通信能力,接入局域网或物联网平台,实现远程数据上传、设备状态监控、远程指令下发这类联网功能,在智能家居小节点、工业现场小型数据采集终端、教学实验实训装置、创意电子作品开发中都能承担核心运算与控制的角色。

从功能特性上看,板载集成了WiFi通信模块,无需额外外接通信扩展板即可实现无线网络连接,省去了外接模块的布线与调试成本;板上预留了多组标准间距的排针引脚,覆盖数字IO、模拟输入、通信总线、电源输出等常用接口,能够直接对接市面上绝大多数通用电子模块,包括各类环境传感器、电机驱动模块、显示模块、通信模块等,引脚排布遵循Arduino系列通用的间距规范,兼容大部分现成的扩展板,能大幅缩短原型搭建的周期。板上同时集成了电源管理电路,支持宽范围的外部电源输入,也可通过USB接口直接供电调试,适配开发阶段与实际部署阶段的不同供电需求,板载的状态指示灯、复位按键等常用交互元件,也能方便开发过程中的调试与故障排查。

设计思路上,这款开发板在原有Arduino同系列产品的基础上,优化了引脚排针的标识设计,每个引脚的功能定义都在板身做了清晰的丝印标注,实际接线时无需反复查阅引脚定义手册,能有效降低接线错误的概率,提升开发调试的效率。PCB布局上,将核心主控芯片、存储芯片、WiFi模块等发热相对集中的元件做了合理的排布,预留了足够的散热空间,避免长时间高负载运行时元件积热导致的运行不稳定;接口位置排布充分考虑了外接扩展时的布线空间,排针设置在板卡两侧长边,外接杜邦线或扩展板时不会和USB接口、电源接口、音频接口等板载外设接口产生干涉,板卡四角预留了标准安装孔位,能够直接通过铜柱固定在设备外壳或者安装支架上,适配嵌入式设备内部的安装需求。

从安装边界与尺寸来看,板卡整体为矩形结构,长宽尺寸符合Arduino高端系列的通用规格,两侧排针的引脚间距为标准2.54mm,和通用面包板、洞洞板的孔位间距完全匹配,开发阶段可以直接插在面包板上完成电路搭建,无需额外焊接转接线。安装孔的孔径适配常用的M3铜柱与螺丝,安装时板卡底部需要预留至少2mm的间隙,避免背面焊点与安装面接触造成短路;板卡上方如果需要叠加扩展板,排针的有效插接高度为标准排针高度,叠加扩展板后整体高度需要根据所选扩展板的厚度预留足够的空间,避免和设备外壳的内部结构产生干涉。接口端的USB接口、电源接口、音频接口都设置在板卡的短边一侧,对外接线时线缆可以从同一侧引出,方便设备内部的线束整理,接口的插拔空间也做了预留,正常插拔线材时不会被周边元件阻挡。

在实际选型使用时,这款开发板的引脚负载能力需要匹配外接设备的功率需求,大电流的执行器不能直接连接在板卡引脚上,需要外接驱动电路做隔离,避免引脚过流损坏;WiFi天线的布局位置在板卡边缘,安装时要避免金属外壳直接遮挡天线区域,防止无线信号衰减影响通信稳定性。板载的存储资源能够满足大多数中小型嵌入式项目的程序存储与运行内存需求,配合成熟的Arduino开发生态,能够快速完成程序编写与调试,适合快速验证产品方案、搭建功能原型,也可以直接集成到对稳定性要求适中的小型量产智能设备中,降低硬件开发的周期与成本。
