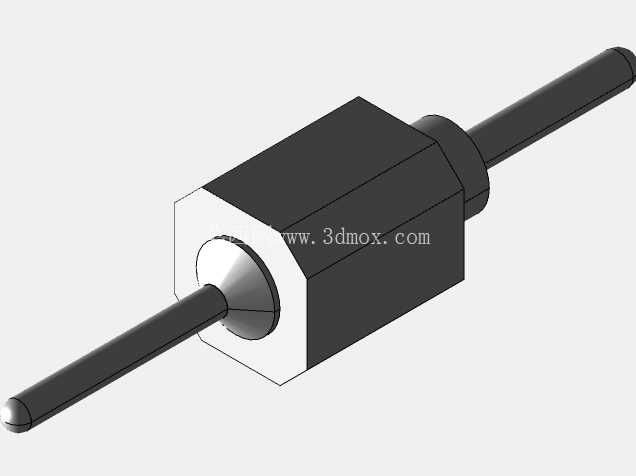

2.54mm间距直插圆形公头排针结构

项目分类:通讯工具类 发布时间:2026-02-28 ID:1144087
  • 2.54mm间距直插圆形公头排针结构
  • 2.54mm间距直插圆形公头排针结构

在消费电子、工业控制板卡、通讯设备的PCB板间互联场景里,2.54mm间距的直插排针是应用最广泛的板级互联元件之一,这款圆形公头针座的设计完全贴合常规通孔插装工艺的生产要求,能适配绝大多数波峰焊、手工焊接的作业流程。从实际使用场景来看,这类排针常被用在开发板扩展接口、工控模块信号引出、数码产品内部板对板连接、测试治具信号转接等位置,圆形插针的接触结构相比方形针在插拔时的导向性更好,能降低插针弯折、对位偏移的概率,适合需要反复插拔的调试场景,也能满足长期固定连接的接触可靠性要求。

设计这款针座的时候,首先要明确安装边界:针脚间距严格控制在2.54mm的标准节距,和通用母座、PCB通孔的孔位完全匹配,插针的直径选取常规适配尺寸,既能保证插入母座时的接触抱紧力,又不会因为过粗导致插拔力过大损伤焊盘。绝缘基座采用耐高温的工程塑料材质,建模时特意做了插针与基座的限位结构,插针中部的凸台卡在基座内部,避免焊接或插拔过程中插针出现轴向窜动,保证每根针的伸出长度一致,不会出现个别针接触不良的问题。直插式的弯脚角度严格控制为90度?不,这款是直插结构,针脚垂直于PCB板面,插针穿过PCB后的伸出长度预留了足够的焊锡浸润空间,既不会因为过长导致焊锡流到针身影响插拔,也不会因为过短导致焊接强度不足。

从功能特性来看,每根插针的接触部位都做了圆滑过渡处理,插入母座时不会刮伤母座内部的接触弹片,多次插拔后仍能保持稳定的接触电阻。绝缘基座的外形做了倒角处理,不仅在批量生产时便于脱模,在手工装配时也能避免尖锐边角划伤操作人员,同时基座上的定位凸点能和配套的防呆结构配合,防止插反导致的电路短路。建模过程中对插针的同轴度做了严格约束,保证每根针的轴线都垂直于基座安装面,不会出现针脚歪斜导致插装时无法对准PCB孔位的问题,相邻插针之间的绝缘距离满足常规低压信号传输的耐压要求,不会出现相邻针脚之间的爬电距离不足的问题。

在实际选型使用时,这类排针的安装孔位在PCB上按照2.54mm网格排布,通孔直径比插针直径大0.2-0.3mm,既能保证插针顺利穿过,又能让焊锡充分填充形成可靠的焊点。基座的高度设计也充分考虑了板间距离的要求,焊接后基座底面和PCB板面之间预留了微小的间隙,避免焊接时的助焊剂残留堆积在基座下方,也能减少焊接应力对基座的损伤。对于需要多排组合使用的场景,这款单排排针的基座端面做了可拼接的平面结构,多根排针并排拼接时不会出现间隙过大或者错位的问题,能灵活组合成不同针数的连接结构,适配不同引脚数量的接口需求。

很多结构工程师在建模这类标准连接件的时候,容易忽略插针和基座的配合公差,要么把插针和基座的配合面做的完全零间隙,实际生产时出现插针无法压入基座的问题,要么间隙过大导致插针松动。这款模型在建模时就考虑了压装工艺的公差要求,插针和基座的配合部位预留了合理的过盈量,既保证压装后插针的固定强度,又符合实际生产的装配工艺要求。同时插针的两端都做了圆角导向,一端便于插入母座,另一端便于穿过PCB的安装孔,哪怕是手工焊接的时候,也能快速对准孔位,提升装配效率。

在通讯设备的内部连接里,这类排针还经常用来连接面板指示灯、按键模块和主控板,因为圆形插针的接触面积稳定,传输弱信号的时候不会出现接触不稳定导致的指示灯闪烁、按键失灵的问题。在工业控制板卡上,这类排针也常被用来引出IO信号,连接外部的传感器、执行器,稳定的接触性能可以避免工业现场的振动导致连接松动。建模时对整个排针的外形尺寸做了精准还原,包括基座的长度、宽度、高度,插针的总长度、伸出基座两端的长度,都完全符合行业通用的尺寸规范,导入到装配体里的时候,可以直接用来做干涉检查,模拟实际装配时的板间距离,避免设计完成后出现元件干涉、无法装配的问题。
