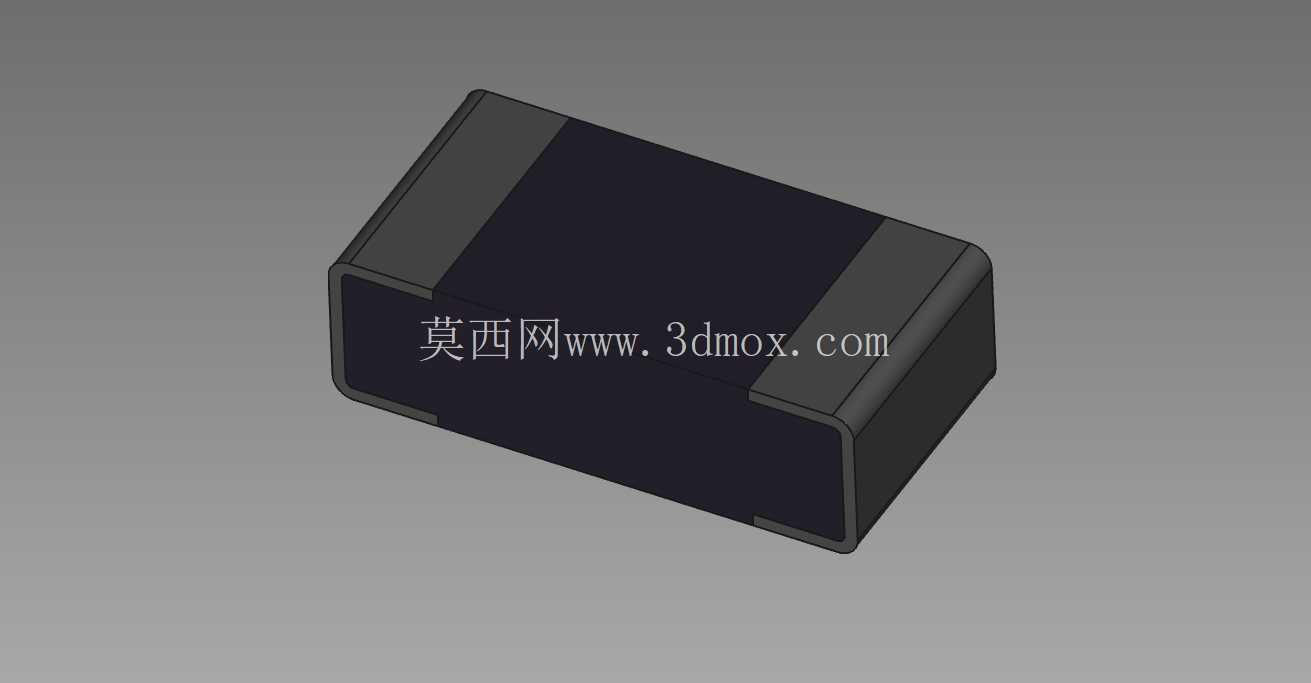

泰科0402封装贴片薄膜精密电阻三维结构

在消费电子、通讯设备、工业控制板卡的高密度PCB设计场景中，0402封装的贴片薄膜电阻是应用占比极高的无源基础器件，这类元件的三维建模精度直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型以及整板的装配干涉校验。不同于传统插件电阻的引脚式安装结构，这款薄膜精密电阻采用无引脚的矩形片式结构，整体外形为规整的长方体，两端设置对称的端电极结构，端电极表面为镀锡层设计，用于回流焊过程中与PCB焊盘形成可靠的冶金结合，建模过程中需要严格还原端电极与电阻基体的台阶过渡特征，避免仿真装配时出现焊盘与元件不贴合的错位问题。

从功能特性来看，这款CPF系列0402薄膜电阻采用薄膜沉积工艺制作电阻层，相比厚膜电阻具备更低的温度系数与更高的阻值精度，多用于信号采样、精密分压、阻抗匹配等对电参数一致性要求较高的电路位置，三维结构设计时需要区分电阻陶瓷基体、内部电阻膜层、外部保护层、两端端电极四个核心结构部分，其中陶瓷基体为高纯度氧化铝材质，是整个元件的结构承载基础，建模时将其设置为核心基准特征，其余结构均以基体的长宽高边界为参考进行装配定位。

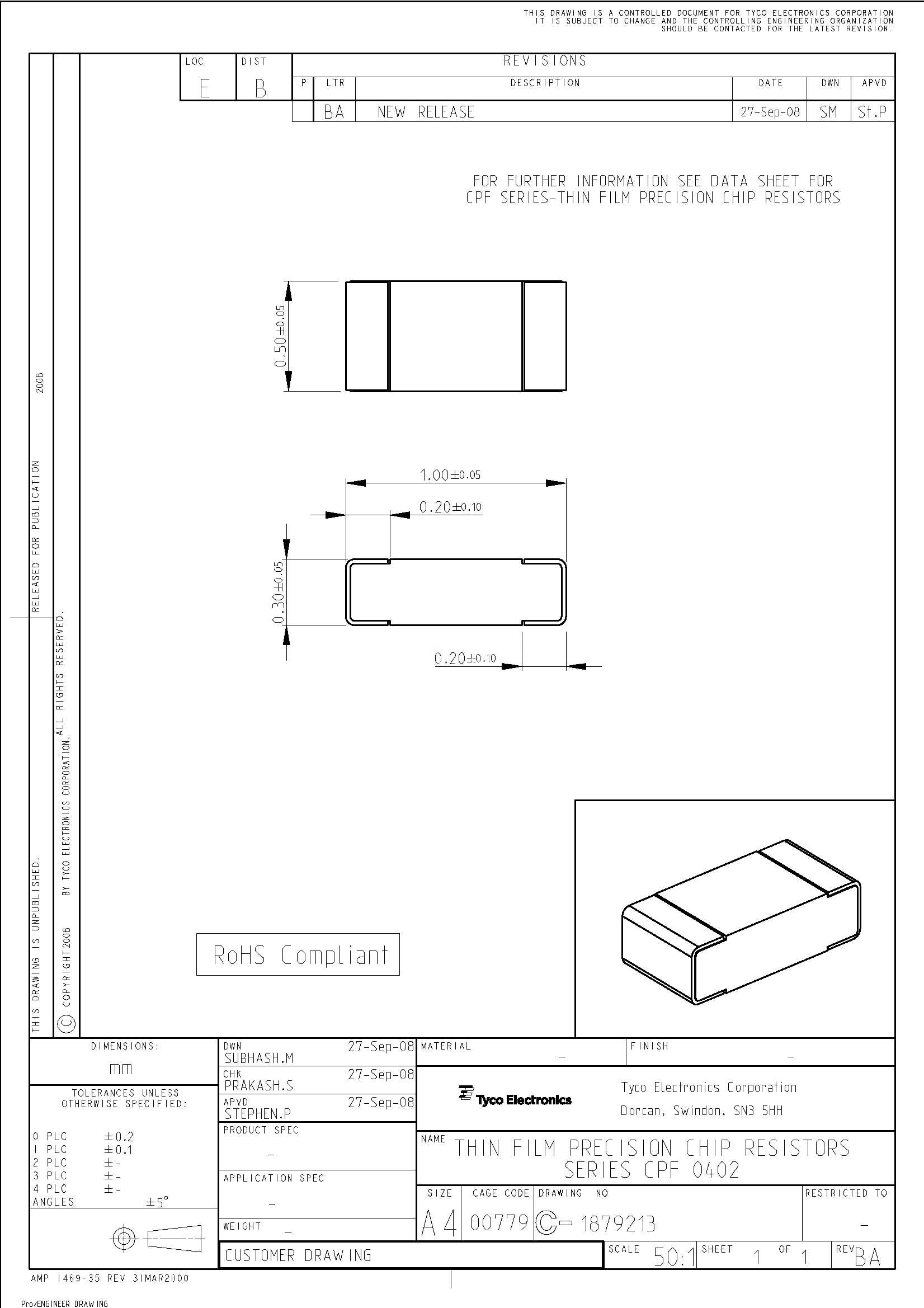

设计建模过程中，首先确定元件的核心安装边界：0402封装对应的公制尺寸为1.0mm×0.5mm，整体厚度控制在0.35mm左右，两端电极的宽度各占基体长度方向的0.25mm，电极的厚度略高于陶瓷基体的侧面高度，形成微小的凸台结构，这一细节是SMT焊接时形成良好焊点的关键结构，建模时不能将电极与基体做齐平处理，否则会导致焊接仿真时焊锡量计算出现偏差。电阻的上表面覆盖黑色的环氧树脂保护层，保护层边缘与端电极之间预留0.05mm左右的间隙，避免保护层覆盖端电极影响焊接导通，这一间隙特征在结构校验时需要重点核查，若间隙设计过小，生产过程中容易出现保护层溢料污染电极的问题，若间隙过大则会导致电阻膜层暴露，降低元件的耐环境性能。

在实际的板级装配场景中，这类贴片电阻的周边通常会布置同封装的电容、电感等无源器件，元件之间的最小安全间隙需要控制在0.15mm以上，三维模型的外形公差设置需要贴合量产元件的实际尺寸波动范围，将长度方向的公差控制在±0.05mm，宽度方向公差控制在±0.03mm，厚度方向公差控制在±0.03mm，这样导出的装配模型才能准确模拟实际SMT生产中的元件干涉情况。不同于功率型电阻的散热结构设计，这类小尺寸精密薄膜电阻的额定功率通常为1/16W，工作过程中发热量极低，因此建模时不需要额外设计散热结构，重点保证外形尺寸、电极位置、安装面平面度的精度即可，安装面为电阻的底面，整个底面的平面度需要控制在0.01mm以内，避免回流焊过程中出现立碑、偏移等焊接缺陷。

从结构设计的细节来看，电阻的端电极采用三层结构设计，从内到外分别为银钯层、镍阻挡层、锡焊层，建模时可以将端电极作为一个整体特征进行绘制，但需要在模型属性中标注各层的厚度参数，其中银钯层与陶瓷基体结合，厚度约为0.01mm，中间镍层厚度约为0.005mm，用于阻挡焊锡侵蚀内部电极，最外层锡层厚度约为0.01mm，用于保证焊接润湿性。电阻的四个边角做微小的圆角处理，圆角半径约为0.03mm，这一设计既可以避免生产过程中边角崩裂，也能减少贴片机吸嘴拾取时的吸附漏气问题，建模时如果忽略这一圆角特征，在做吸嘴吸附仿真时会出现计算结果与实际情况不符的问题。

在通讯类产品的射频电路应用中，这类0402薄膜电阻的寄生参数控制要求极高，而寄生参数的大小与元件的外形结构、电极尺寸直接相关，因此三维模型的尺寸精度直接影响后续的电路寄生参数仿真结果，建模时需要严格控制两端电极的对称度，对称度公差需要控制在0.02mm以内，电极的宽度偏差不能超过0.02mm，否则会导致仿真得到的高频阻抗特性与实际元件出现偏差，影响射频电路的性能匹配。不同于大封装电阻的标识设计，0402封装的电阻由于尺寸过小，表面通常不印刷阻值标识，因此模型上表面不需要添加文字特征，保持平整的黑色保护层结构即可，这也符合实际量产元件的外观特征。
