线性圆柱式磁力驱动执行器结构

这款线性圆柱磁力致动器，属于无接触式直线传动部件，核心依靠磁耦合原理实现动力的无接触传递，从结构上规避了传统活塞杆密封带来的磨损、泄漏问题，在洁净工况、腐蚀性介质工况、高粉尘工况下的适配性远高于常规密封式气缸或者液压缸。从实际应用场景来看，这类执行器常被部署在半导体晶圆传输工位、医药灌装线的推拉工位、化工流体管路的阀组驱动单元，还有食品加工线上的物料推送工位——这些场景要么对洁净度有极高要求，不能有密封件磨损产生的微尘掉落，要么周边存在腐蚀性气雾，常规密封件的老化速度会成倍提升，磁力耦合的无接触传动刚好能解决这些痛点。

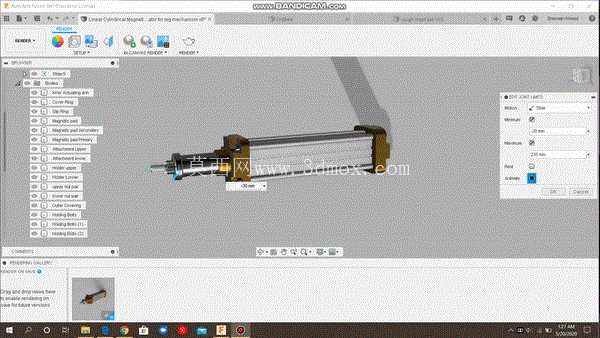

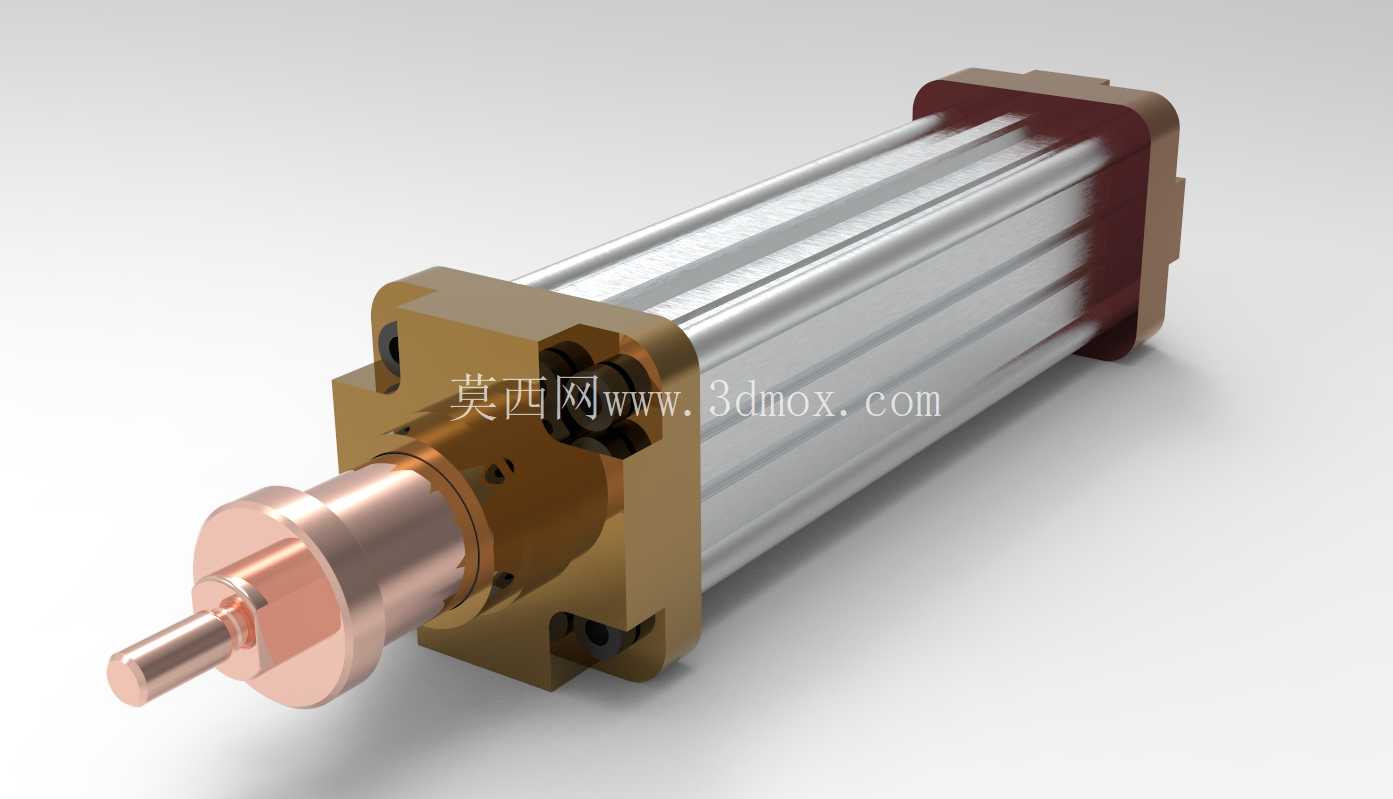

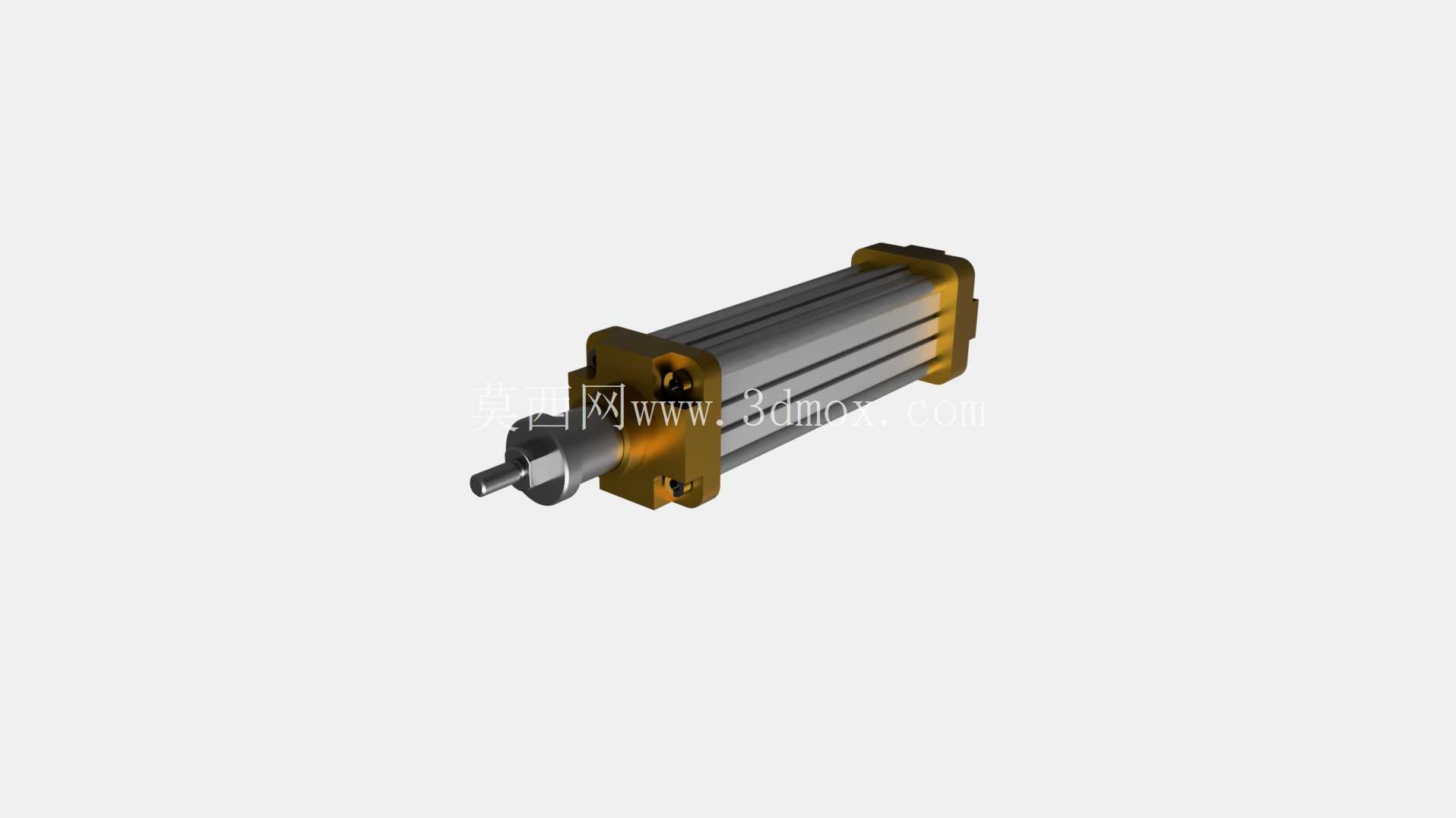

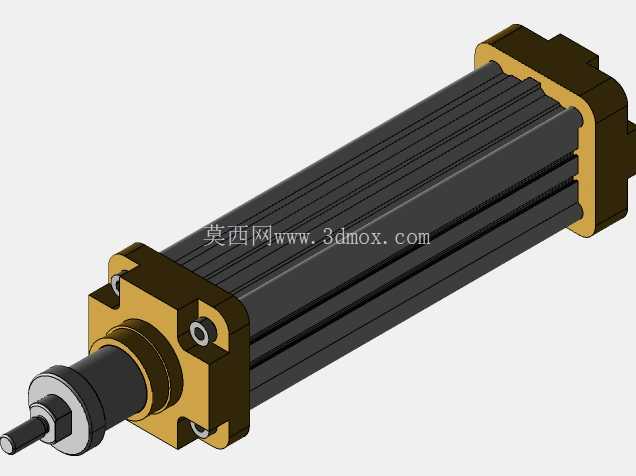

从功能特性上拆解，这款执行器的缸筒采用挤压铝型材加工，外表面做了硬质阳极氧化处理，型材自带的安装槽可以直接适配通用工业铝型材框架的安装，不需要额外做转接板，能大幅减少现场安装的加工工作量。两端的端盖采用黄铜材质加工，一方面是因为黄铜本身无磁，不会干扰内部磁环的磁力线分布，保证磁耦合的扭矩传递效率稳定，另一方面黄铜的耐磨性能和耐腐蚀性能都优于普通铝合金，端盖上集成的进气接口、缓冲调节螺钉都直接做在端盖本体上，减少了外接接头的泄漏点。输出端的活塞杆采用铜质材质，端部做了阶梯轴结构，预留了外螺纹安装位和定位轴肩，方便连接不同的负载接头，不管是连接推头、夹爪还是吸盘支架，都能通过轴肩实现轴向定位，不需要额外做位置调整。

设计思路上，这款执行器没有采用传统的活塞密封圈结构，而是将内磁环固定在内部活塞组件上，外磁环套在缸筒外侧和输出滑台连接，当压缩空气推动内部活塞在缸筒内做直线运动时，内外磁环通过磁力耦合带动外部的输出组件同步运动，整个传动过程中缸筒内部和外部完全隔离，不存在动密封点，从根源上解决了传统气缸活塞杆密封磨损后出现的漏气、外部杂质进入缸体的问题。磁钢的排布采用了轴向多极充磁的方式，相邻磁钢的磁极相反，能最大化磁耦合的作用力，同时避免磁路出现开路导致的磁力衰减，在额定气压下，磁耦合力可以保证输出组件和内部活塞不会出现脱耦，即使出现瞬时过载，内外组件会出现相对滑动，不会损坏内部的活塞结构或者磁钢，具备一定的过载保护能力。

从安装边界和尺寸来看，这款执行器的缸体截面为带安装槽的圆柱形，整体宽度和同缸径的标准ISO气缸尺寸兼容，安装孔位可以直接替换同规格的常规气缸，不需要对原有设备的安装位做修改。两端端盖的安装面做了铣平处理，既可以通过缸筒上的型材槽做侧面安装，也可以通过端盖上的螺纹孔做轴向安装，安装方式灵活。输出端的活塞杆伸出长度在设计时预留了足够的缓冲行程，端盖内部集成了聚氨酯缓冲垫，当活塞运动到行程端点时，缓冲垫会吸收活塞的冲击动能，不需要额外外接液压缓冲器，就能降低端点冲击带来的振动和噪音，适合用在对振动敏感的检测工位。另外，缸筒内壁做了珩磨处理，表面粗糙度控制在Ra0.4以内，内部活塞上的导向环采用聚四氟乙烯填充石墨材质，摩擦系数低且耐磨，能保证活塞在缸筒内运动顺畅，不会出现卡顿现象，长期运行的磨损量极小，维护周期远长于常规带活塞杆密封的执行器。

在实际选型适配的时候，需要注意这类磁力执行器的侧向负载能力，因为外磁环是套在缸筒外侧滑动的，侧向负载过大会导致外磁环的导向套出现偏磨，所以在连接负载的时候要尽量保证负载的作用力方向和执行器的运动轴线同轴，如果存在不可避免的侧向力，需要额外加装直线导轨来承载侧向负载，不能让执行器本身承受径向力。另外，在强磁场环境下使用时，需要评估周边磁场对磁耦合的干扰，避免出现磁力衰减导致的脱耦问题，常规工业环境下的磁场强度不会影响其正常工作，但是如果周边有大功率的电磁设备，就需要做磁屏蔽处理。
