RJ12型6P6C通讯水晶头结构设计

　　日常弱电布线场景里，RJ12规格的6P6C水晶头是很常见的端接部件，不同于常规4芯电话接头，它的6芯排布能承载更多信号通路，除了传统的程控电话线路连接，在工业传感信号传输、低速串口通讯链路、门禁对讲系统布线、小型数控设备的手轮信号连接场景里都有大量应用，很多老式的RS232转RJ12的调试链路，也会选用这类接头做端接，相比DB9接头它的体积更小，端接后线缆弯折的容错空间更大，适合在机柜内部、设备走线槽这类空间局促的布线场景使用。

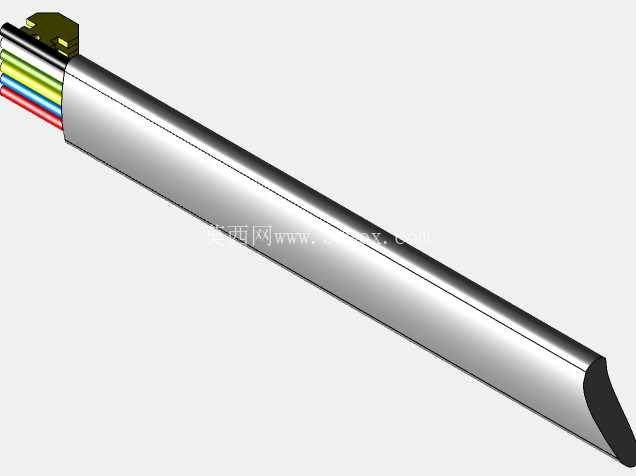

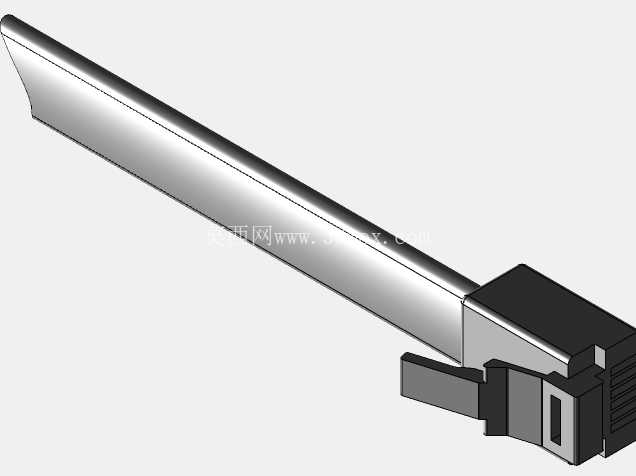

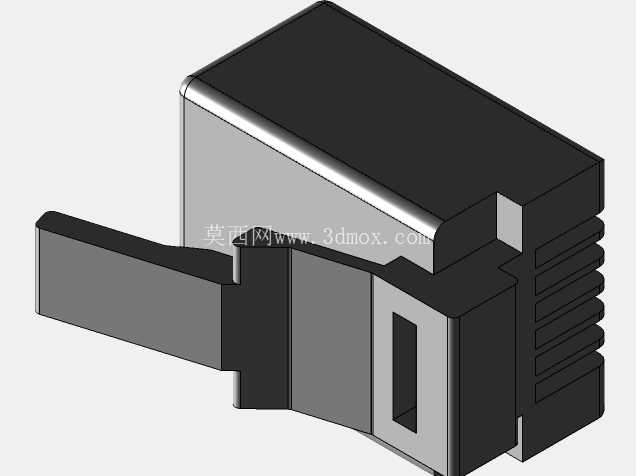

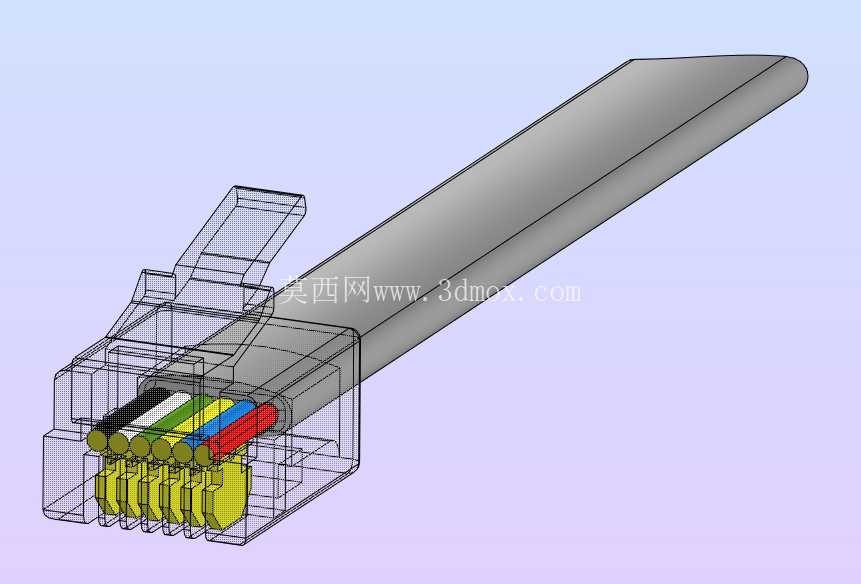

　　做这个接头的三维建模时，首先要匹配实际压接工艺的尺寸边界，水晶头的插合端宽度要严格对应标准RJ接口的插槽尺寸，6根接触金片的间距要控制在1.02mm的标准节距，每片金片的刺线齿位置要和线芯排布的位置一一对应，压接时刺线齿能穿透线芯绝缘层和铜导体形成可靠接触，不会出现相邻线芯短路的问题。接头尾部的线缆进线孔要做渐变的锥面导向，方便穿线时6根不同颜色的线芯能顺利排布到对应的线槽里，不会因为孔位边缘的锐边割伤线芯绝缘层，水晶头上方的弹性卡扣要做合理的壁厚设计，壁厚太薄会导致卡扣多次插拔后断裂，太厚则会导致插拔阻力过大，卡扣的翘起高度要匹配标准接口的卡扣槽深度，插入后能形成可靠的锁止，拉扯线缆时不会轻易松脱，同时按下卡扣时的按压力度要控制在合适范围，方便运维人员徒手插拔不需要借助额外工具。透明的PC外壳部分要做均匀的壁厚设计，避免注塑成型时出现缩痕影响内部线芯的观察，建模时把内部的6根线芯按照标准的线序排布做了分色处理，从左到右对应不同的信号定义，方便布线人员端接时核对线序，减少接错线的概率。接头前端的接触金片要做微凸的弧面设计，插入接口时能和母座的接触弹片形成足够的接触压力，保证信号传输的稳定性，不会因为轻微的震动出现接触不良的问题，金片的尾部要延伸到压接区域，压接后能和线芯形成稳定的电气连接。

　　整个接头的外形长度要控制在合理范围，插入设备接口后不会突出过多，不会影响设备面板上其他接口的使用，尾部的线缆护套位置要做防滑的纹理设计，压接后能和线缆外被形成紧密的包裹，拉扯线缆时外力不会直接作用在内部线芯和金片的连接位置，提升接头的抗拉伸能力。建模时还考虑了实际生产的脱模斜度，外壳的内外壁都做了合理的斜度设计，方便注塑生产时顺利脱模，卡扣位置的转角都做了小圆角过渡，避免应力集中导致卡扣断裂，内部的线槽分隔筋的厚度要均匀，既能够分隔不同的线芯避免线芯错位，也不会因为筋位过厚导致注塑时出现缩水缺陷。

　　在实际设备选型时，这类6P6C的RJ12接头因为芯数更多，相比普通的RJ11接头能传输更多的信号，在一些不需要千兆以太网带宽的短距离通讯场景里，它的成本比RJ45接头更低，端接工艺也更简单，不需要太专业的压接工具就能完成端接，很适合现场布线的快速施工。很多工业现场的小型传感器、执行器的信号连接，都会选用这类接头做快速插拔的连接端，相比焊接式的接头，它的维护更换更方便，出现线路故障时不需要重新焊接，只需要重新压接一个水晶头就能恢复线路，大幅降低现场运维的时间成本。建模过程中对各个配合尺寸都做了公差匹配，金片和外壳的配合间隙控制在合理范围，压接后金片不会出现松动偏移，外壳和线缆的配合间隙要保证压接后外被能被牢牢固定，不会出现线缆转动导致线芯断裂的问题，弹性卡扣的变形量也做了仿真校核，多次插拔后卡扣的塑性变形量在允许范围内，不会出现锁止失效的问题。
