19英寸机柜1U水平线缆理线架结构设计

在标准19英寸通讯机柜、服务器机柜的布线施工场景中，线缆管理的规整度直接影响后期运维效率与设备散热表现，这款1U规格水平理线面板正是针对该场景开发的布线配套构件。日常机房运维中，交换机、配线架前端跳接的网线、光纤跳线如果没有规整梳理，很容易出现线缆缠绕、弯折半径过小导致信号衰减、端口插拔操作被杂乱线缆遮挡的问题，该理线架安装在配线架或交换机相邻的1U机位上，可将前端跳接线缆按路由分组梳理固定，让机柜前端布线走向清晰，每根跳线的走向可追溯，大幅降低后期线路排查、端口调整的操作难度。

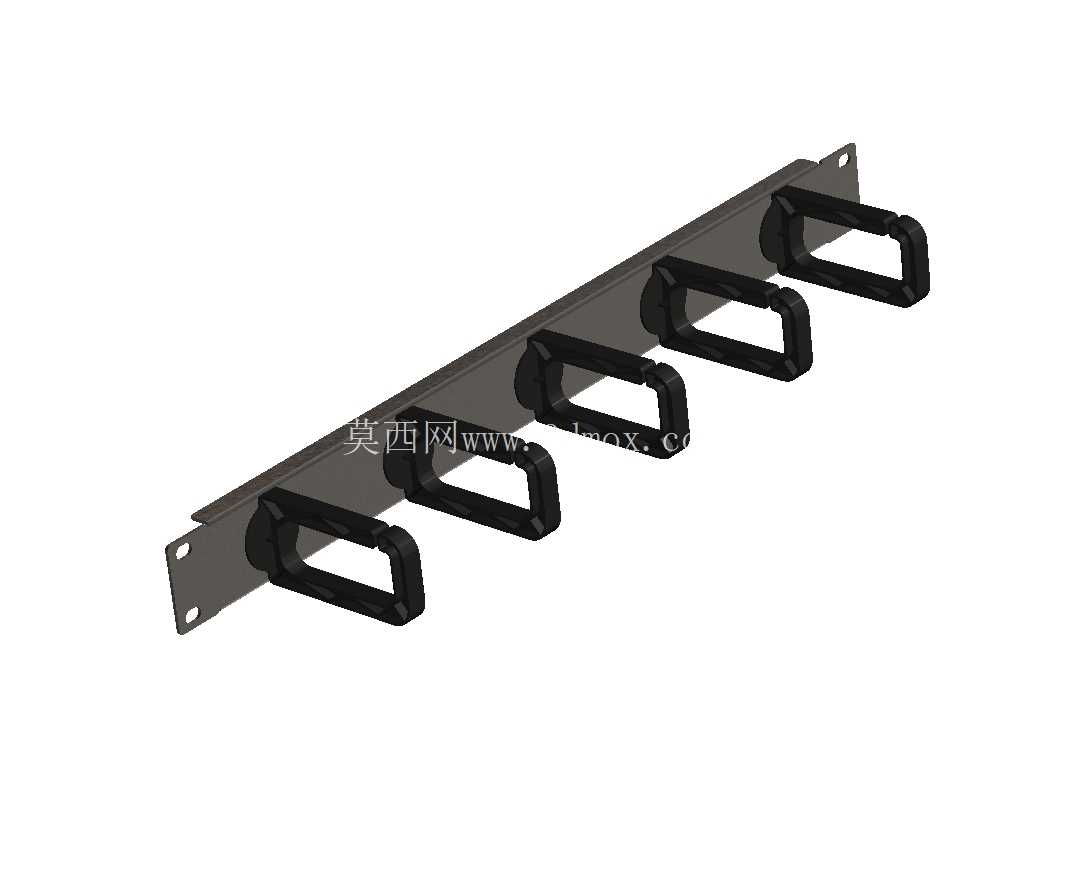

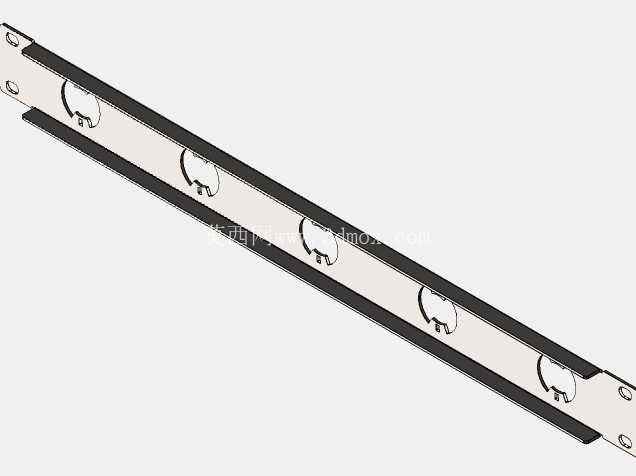

从结构设计来看，这款理线架采用金属主体面板搭配可拆卸塑料D型理线环的组合方案，金属面板采用冷轧钢板冲压成型，两侧预留标准机柜安装耳，安装耳上的固定孔位完全匹配19英寸机柜的方孔条安装间距，安装时无需额外打孔，直接用机柜标配的M6卡扣螺母与螺丝即可完成固定，安装后与相邻的交换机、配线架面板齐平，不会突出机柜平面影响机柜门关闭。面板整体高度严格控制在1U标准高度范围内，也就是44.45mm，不会额外占用机柜垂直安装空间，在寸土寸金的机柜机位空间里，能最大化提升机位利用率。

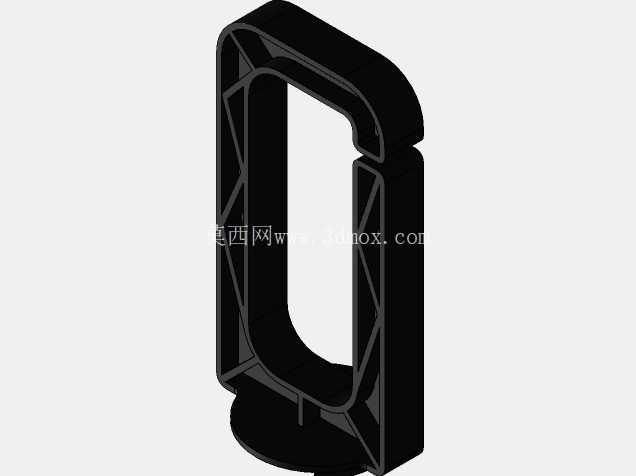

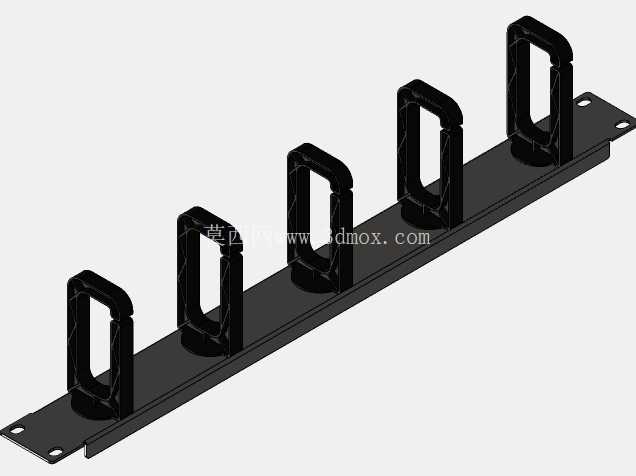

面板上配置的5个D型塑料理线环采用可拆卸式设计，每个理线环通过卡扣结构与面板上的预留安装位连接，施工人员可以根据实际布线的线缆数量、走向调整理线环的安装位置，也可以根据需求增减理线环数量，适配不同密度的布线场景。D型环的开口宽度与深度经过尺寸校核，单环可容纳20-25根六类非屏蔽网线，或是10-15根双芯光纤跳线，环体内壁做了圆角钝化处理，不会划伤线缆外护套，避免线缆绝缘层破损带来的信号干扰、短路风险。塑料理线环采用韧性较好的工程塑料注塑成型，具备一定的形变能力，在线缆受到意外拉扯时可以通过小幅形变缓冲拉力，避免线缆接头被扯松脱落。

实际安装使用时，这款理线架为单面理线结构，理线环全部朝向机柜正面，主要用于梳理机柜前端的跳接线缆，施工时可以将不同配线架端口对应的跳线分组卡入对应的D型环中，让线缆从端口出来后保持水平走向进入理线环，再沿理线架横向排布到对应交换机端口位置，避免线缆斜向交叉横跨多个机位。和传统的带盖板理线架相比，这种开放式D型环结构的理线架操作更便捷，后期调整线路时不需要拆卸盖板，直接将线缆卡入或取出即可，适合跳线调整频率较高的网络机房、通讯基站机柜使用。

从建模细节来看，金属面板的折弯角度、安装耳的让位尺寸都严格按照机柜安装标准做了公差预留，面板表面做了哑光黑色喷塑处理，和机房内常见的黑色网络设备外观保持一致，整体视觉效果协调统一。每个D型理线环的卡扣结构做了防脱设计，安装到位后卡扣会自动卡入面板的定位孔中，不会因为线缆的拉扯出现脱落移位，同时拆卸时只需要按压卡扣锁舌即可取下理线环，不需要借助额外工具。面板的边缘全部做了卷边钝化处理，避免安装施工时锋利的钣金边缘划伤施工人员手部，也防止线缆敷设过程中被钣金毛刺割伤外护套。

在不同的应用场景中，这款理线架既可以单独安装在交换机与配线架之间，也可以多台组合安装在高密度布线的机柜中，比如在42U标准机柜中部署满配48口配线架与交换机时，可以每两台配线架之间配置一台该款理线架，将每个配线架对应的跳线分组梳理，让整个机柜的布线层次分明。除了通讯机房场景外，该理线架也可用于工业控制柜、监控设备机柜内的线缆梳理，对控制柜内的电源线、信号线进行分类固定，避免强弱电线路缠绕产生信号干扰，同时提升控制柜内部的整洁度，方便后期设备检修维护。
