重载丝杆万向脚轮组件结构设计

在车间周转设备、商用家具、仓储物流载具的结构设计中，脚轮作为直接接触地面的行走承载部件，其结构合理性直接决定了设备移动的顺畅度、负载能力与使用寿命，这款带丝杆安装结构的万向脚轮组件，就是针对中重载移动场景开发的标准化行走部件。

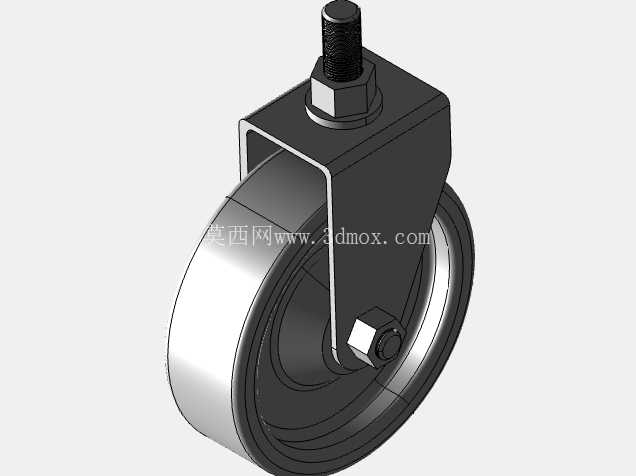

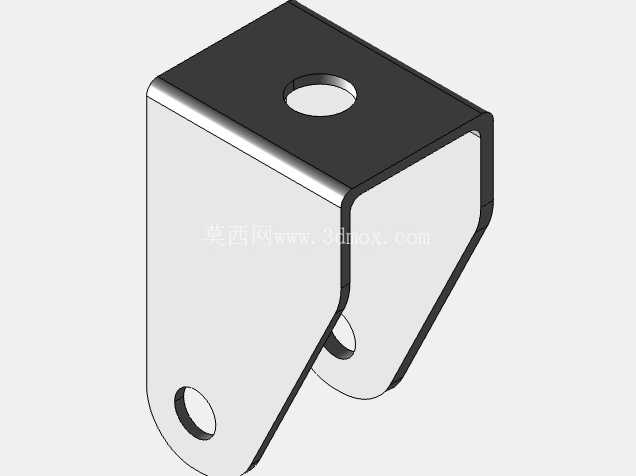

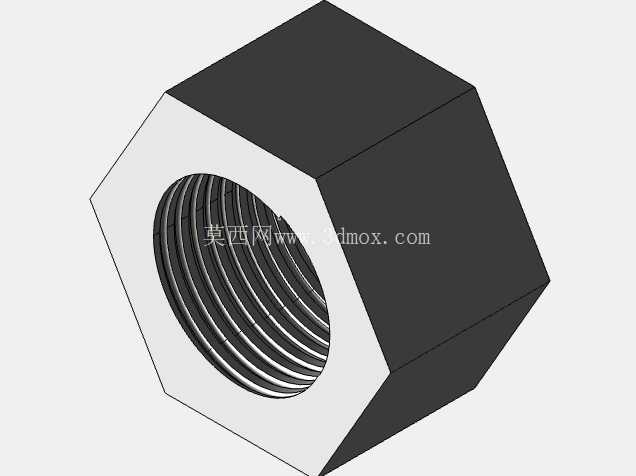

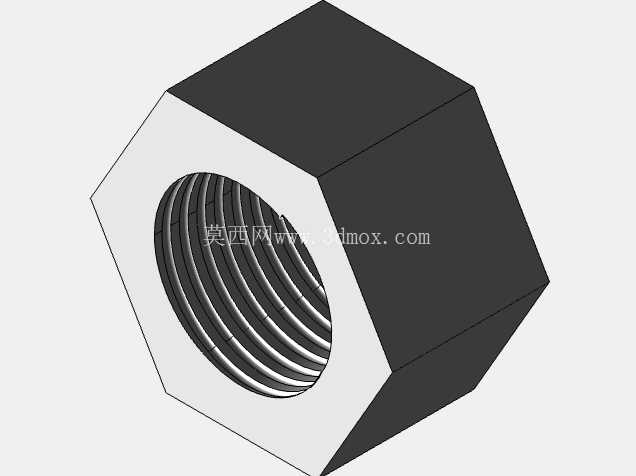

从实际应用场景来看，这类脚轮的适配范围覆盖极广：工厂内部的手动周转推车、工位间转运的平板物料车、生产车间的移动式工具柜、商用场景的重型货架、实验室的可移动设备台架，甚至部分中小型移动式工业设备的底部支撑行走，都可以选用该结构的脚轮。不同于轻型家具脚轮的薄型支架设计，这款脚轮的金属支架采用折弯成型的U型叉架结构，支架两侧的安装孔位与滚轮中心轴保持严格同轴度，避免滚轮转动时出现偏摆卡滞的问题；顶部的万向回转结构采用标准丝杆配合锁紧螺母的安装形式，安装时仅需要在设备底部的安装板上加工对应直径的通孔，将丝杆穿过通孔后从上方拧紧锁紧螺母即可完成固定，相比平板式脚轮需要拧四颗安装螺丝的固定方式，丝杆安装的形式在设备底部空间局促、无法伸手到安装板上方拧螺丝的场景下，安装效率更高，同时螺纹连接的防松性能也更适配频繁移动、存在振动的使用场景。

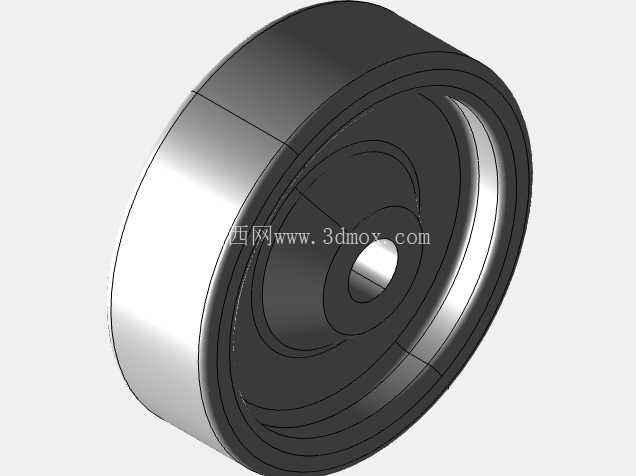

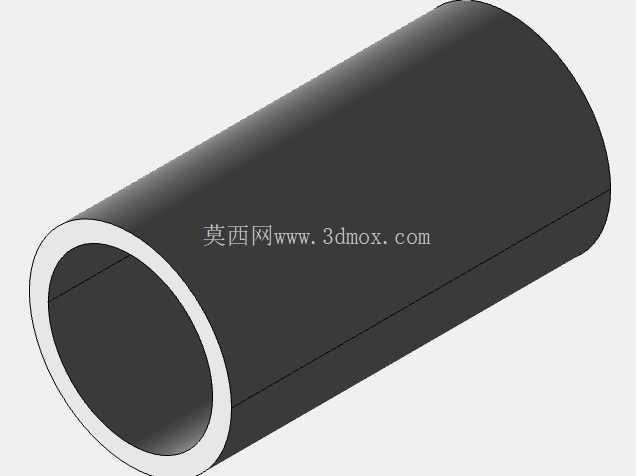

从功能特性上看，该组件集成了万向回转与滚轮行走两个核心功能：顶部的回转结构可以实现360度水平方向转动，推动设备时可以灵活改变行进方向，不需要额外设置转向机构；滚轮采用金属轮芯配合外圈耐磨材质的结构，金属轮芯可以保证径向承载能力，避免大负载下滚轮出现形变失圆，外圈的耐磨层可以降低滚动时的噪音，同时提升与地面的摩擦力，减少推行时的打滑问题。滚轮与叉架之间采用轴套加紧固件的连接形式，轴套可以降低滚轮转动时的摩擦阻力，同时避免滚轮内孔与金属轴直接摩擦造成的磨损，端部的锁紧紧固件可以防止滚轮在长期转动过程中出现轴向窜动，避免轮体从叉架中脱出的安全隐患。

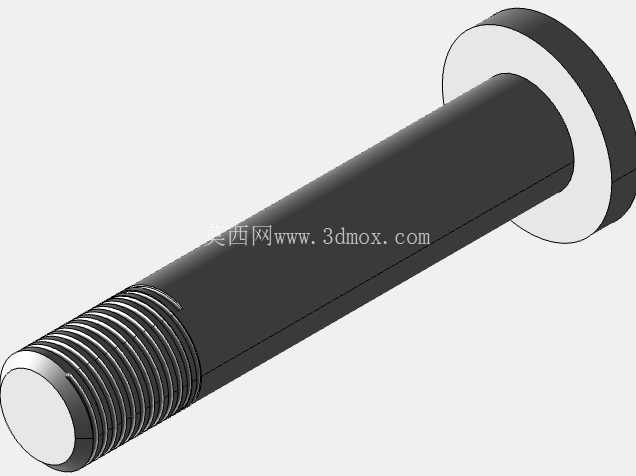

在设计思路上，这款脚轮完全遵循模块化、可替换的设计原则：整个组件拆分为安装丝杆、回转座、U型叉架、滚轮、轮轴、锁紧紧固件几个独立部件，每个部件都有明确的尺寸公差与配合要求，当某个部件出现磨损损坏时，不需要整体更换脚轮，仅需要替换对应损坏的零件即可降低维护成本。比如滚轮外圈磨损后，只需要拆下轮轴端部的紧固件，抽出轮轴就可以更换新的滚轮；回转结构出现卡滞时，也可以单独拆解回转座进行清洁润滑，不需要将整个脚轮从设备上拆除。设计过程中对各个部件的受力路径做了明确的梳理：设备的负载通过安装丝杆传递到回转座，再通过回转座的两侧连接点传递到U型叉架，最终通过轮轴传递到滚轮，均匀分散到接触的地面上，整个受力路径没有应力集中的薄弱点，叉架的折弯处做了圆角过渡处理，避免长期交变负载下折弯位置出现应力断裂。

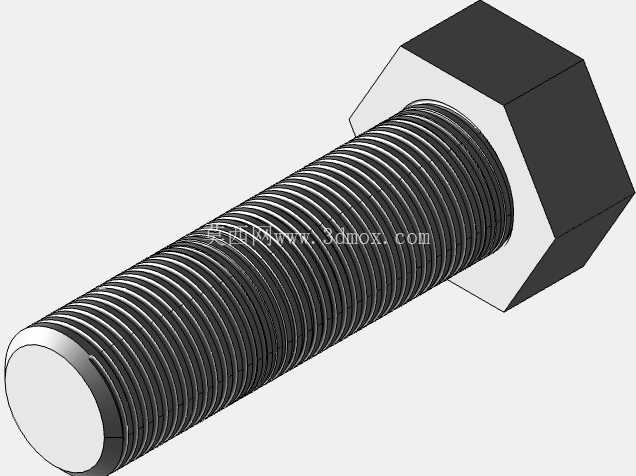

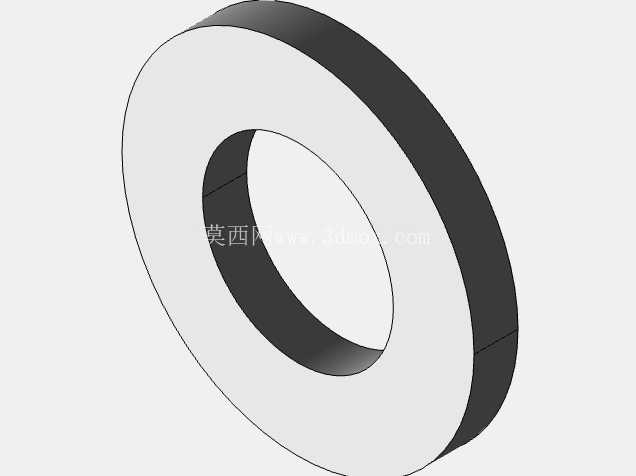

从安装边界与尺寸配合的角度来看，这款脚轮的安装丝杆采用标准粗牙螺纹，适配市面上绝大多数设备安装板的通用安装孔尺寸，丝杆的伸出长度预留了足够的调节余量，可以适配不同厚度的设备底部安装板，不需要额外加工加长丝杆或者加装垫片。滚轮的直径设计兼顾了越障能力与安装高度：直径过小的滚轮在经过车间地面的缝隙、小凸起障碍物时容易出现卡滞，推行阻力大；直径过大的滚轮会抬升设备的整体高度，造成设备重心过高，移动时稳定性下降，这款滚轮的直径在两者之间做了平衡，既可以顺利通过车间常见的地面接缝、小颗粒杂物，又不会让设备整体安装高度过高。叉架的开口宽度与滚轮宽度做了精准匹配，滚轮两侧与叉架内壁之间预留了合理的间隙，既不会因为间隙过小导致滚轮被杂物卡住无法转动，也不会因为间隙过大造成滚轮轴向窜动量过大，影响行走的直线稳定性。

在实际选型使用时，需要注意安装面的平面度要求，如果设备底部的安装面存在明显倾斜，会导致丝杆安装后脚轮的受力方向出现偏斜，长期使用会造成丝杆弯曲、回转结构卡滞的问题；同时单个脚轮的额定负载需要留有足够的安全系数，按照四个脚轮均匀承载计算，整台设备的总重量不要超过四个脚轮总额定负载的70%，避免地面不平整时单个脚轮承受瞬时冲击负载造成结构损坏。日常维护时只需要定期在回转结构与轮轴位置加注润滑脂，清理缠绕在轮轴位置的线头、铁屑等杂物，就可以保证脚轮长期顺畅运行，不需要复杂的维护保养流程。
