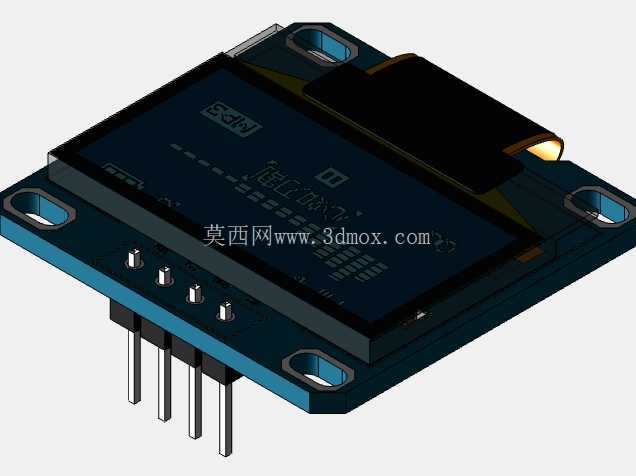

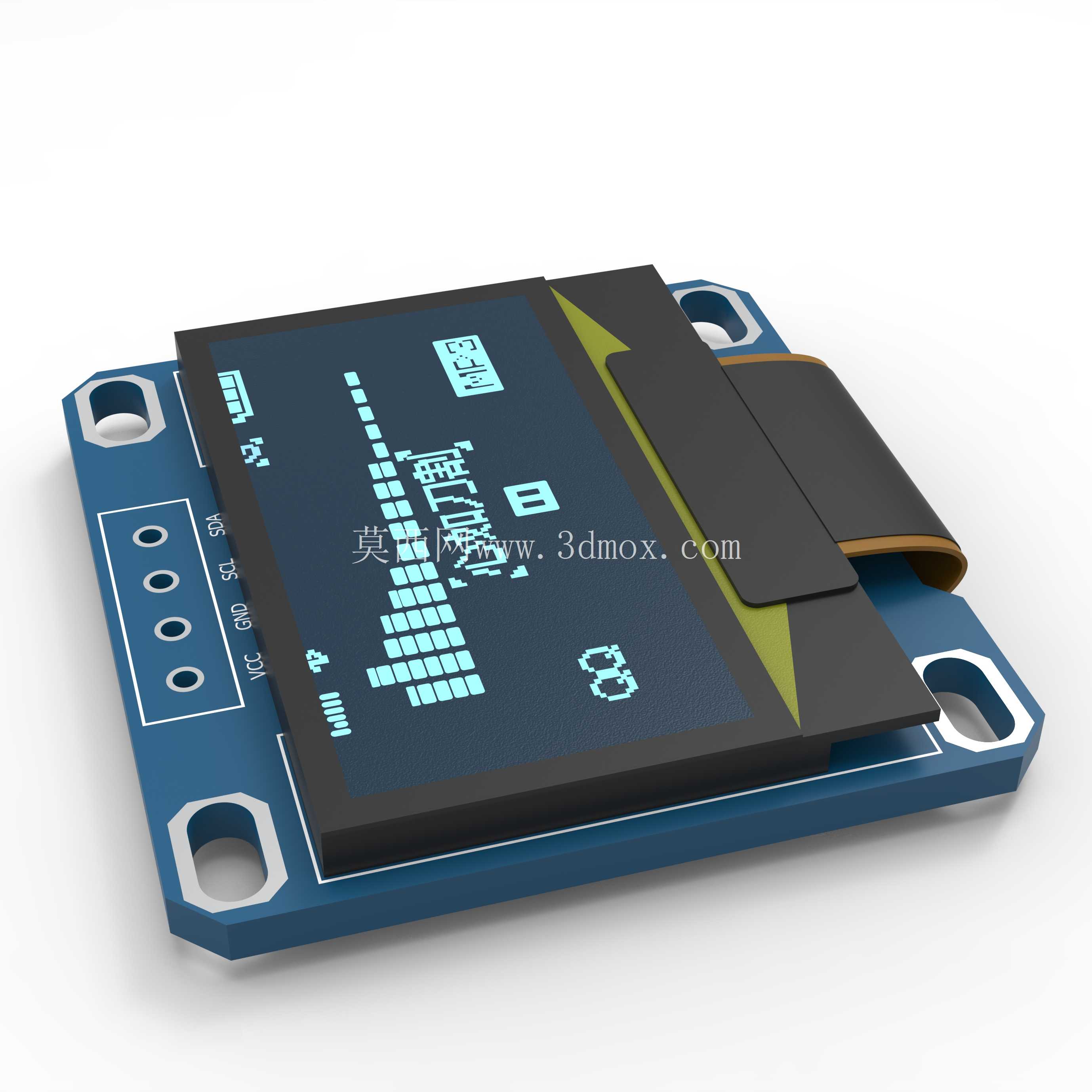

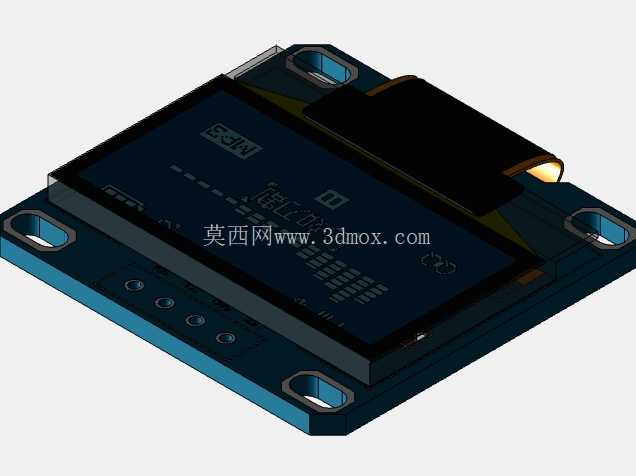

做嵌入式硬件结构设计的同行大多接触过这类小尺寸OLED显示模块,在手持检测设备、小型工控终端、物联网传感节点这类对安装空间要求严苛的场景里,这类模块的选型适配是结构设计环节绕不开的内容。这款0.96英寸的SSD1306驱动显示模块,核心显示区域分辨率为128x64像素,采用自发光OLED材质,无需额外背光组件,整体模组厚度可以控制在极低水平,适配对设备厚度有严格限制的便携类产品。
从实际安装适配的角度看,模块的PCB基板采用标准安装孔位设计,四个角预留的金属化安装孔孔径适配M2规格的固定螺丝,孔位间距经过标准化校准,可直接匹配市面通用的原型开发板安装位,也能直接嵌入定制化设备的面板预留槽位。模块的接口端采用排针焊盘设计,支持I2C通讯协议接线,接线引脚定义兼容主流单片机引脚排布,结构设计时无需额外预留转接板的安装空间,FPC排线的弯折半径经过实际测试,在常规设备内部走线场景下,弯折180度不会出现排线断裂、接触不良的问题,可适配屏幕正面安装、背面沉装等多种装配方式。
在功能特性层面,SSD1306驱动芯片的集成度较高,模块外围仅需少量阻容元件即可完成驱动电路搭建,PCB板上的元件排布经过优化,所有贴片元件均布置在屏幕背面的非显示区域,不会额外占用屏幕周边的横向安装空间,屏幕表面的保护盖板采用哑光防眩光处理,在工业现场有环境光干扰的场景下,依然能保证显示内容清晰可辨,可视角度接近180度,不存在传统LCD屏幕侧视偏色、内容看不清的问题。
做这类模块的三维建模时,首先要精准还原PCB基板的外形轮廓,尤其是四个安装孔的位置度公差需要控制在0.1mm以内,避免实际装配时出现孔位错位无法锁付螺丝的问题;其次要准确还原屏幕显示区域与PCB基板的相对位置,包括FPC排线的出线位置、弯折后的空间占用,很多新手建模时容易忽略排线弯折后的厚度余量,导致实际装配时排线被外壳结构件挤压,出现接触故障。另外模块背面的贴片元件高度也需要精准测绘,比如板载的电容、电阻元件的最高突出高度,决定了屏幕沉装时背面需要预留的安全间隙,间隙预留不足会导致元件被挤压脱落,预留过大则会浪费设备内部的宝贵空间。
从实际应用场景的适配来看,这类小尺寸显示模块常被用在小型数据采集终端上,用来实时显示传感器采集的数值、设备运行状态参数,也会被集成在小型智能穿戴设备、桌面迷你外设上做状态提示,由于其自发光的特性,在低功耗待机场景下,仅需点亮少量像素即可实现状态提示,功耗远低于同尺寸的TFT显示屏,非常适合电池供电的便携设备。建模过程中还需要考虑模块的装配公差,比如屏幕与PCB板的贴合公差、FPC排线的焊接位置公差,在做设备外壳的视窗开口设计时,视窗尺寸需要比屏幕显示区域单边大0.2mm左右,避免装配公差导致视窗遮挡显示内容,同时视窗周边的止口高度需要匹配屏幕表面的高度,保证装配后面板与屏幕表面齐平,不会出现积灰、缝隙过大的问题。
很多结构工程师在选型这类显示模块时,容易只关注屏幕尺寸和分辨率参数,忽略模块整体的安装边界尺寸,比如PCB板超出屏幕显示区域的侧边宽度、接口排针的突出高度,这些细节参数直接决定了设备外壳的内部空间规划,这款模块的PCB板在屏幕两侧仅预留了安装孔的宽度,没有多余的冗余空间,对于追求小型化的设备设计来说非常友好,不需要额外对模块进行裁切改造就能直接使用。另外模块的供电电压兼容3.3V与5V电平,板载了电平匹配电路,结构设计时不需要额外考虑电平转换电路的安装位置,进一步压缩了整体电路部分的空间占用。
