雷尼绍OMP40机床测头三维结构设计

在数控加工车间的实际生产流程里，机床测头是打通加工与检测环节的核心功能部件，这款雷尼绍OMP40测头的三维结构还原，完全围绕加工现场的实际使用需求展开设计。从应用场景来看，这类测头主要搭载在立式加工中心、卧式镗铣床、数控车床等各类数控机床上，替代人工完成工件装夹后的原点找正、加工过程中的尺寸在机检测、复杂曲面的型面数据采集，以及工装夹具的定位偏差补偿，能大幅减少工件二次装夹的拆卸转运时间，避免离线检测带来的二次装夹误差，尤其适合多品种小批量的精密零件加工场景，比如航空结构件、精密模具型腔、液压阀块这类对形位公差要求较高的零件加工工序。

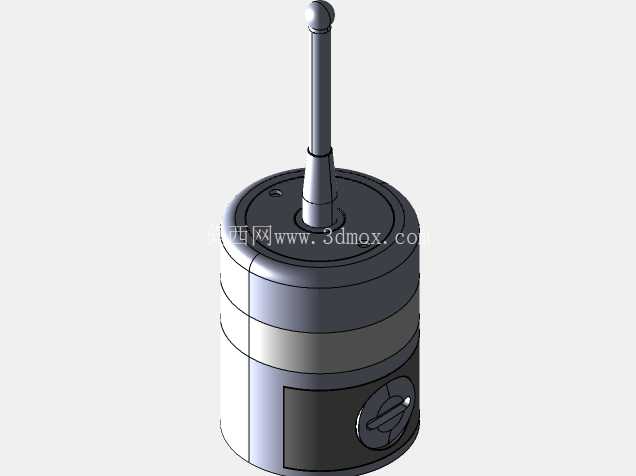

从功能特性上看，该测头采用光学信号传输的触发式工作原理，测杆端部的红宝石测球接触工件表面时，内部的触发机构会瞬间产生触发信号，通过光信号传输到机床的接收端，机床控制系统即时记录当前坐标点位置，完成尺寸或位置的检测。结构设计上，测头主体采用圆柱式一体化外壳，上部为细长测杆安装接口，中部为信号触发与传输模块仓，下部为安装定位基准面，侧面设置有状态调节旋钮，用于测头的工作模式切换与参数校准。整个外壳做了多重密封结构设计，能够抵御加工现场的切削液飞溅、金属粉尘侵入，适配车间复杂的加工环境，测头的触发力经过精准调校，既保证接触触发的灵敏度，又避免测杆受力过大产生弯曲变形影响检测精度。

从外形尺寸与安装边界来看，该测头主体为等直径圆柱结构，整体轴向长度控制在适配机床刀库换刀的尺寸范围内，能够直接安装在标准BT、HSK等类型的刀柄上，和普通刀具一样纳入机床自动换刀流程，不需要额外加装复杂的转接结构。测头下部的安装定位端面与刀柄贴合面的形位公差严格控制，保证测头安装后的径向跳动、轴向窜动满足微米级检测要求，测杆部分采用硬质合金杆身搭配红宝石测球，杆身的长径比经过优化，既保证足够的检测深度，能够伸入工件的深腔、窄槽位置完成检测，又兼顾杆身的刚性，避免高速移动过程中测杆产生振颤影响触发精度。

设计思路上，整个三维模型完全按照实物的装配关系进行层级拆分，还原了内部触发机构的运动逻辑、密封结构的配合位置、信号传输窗口的布局，没有做多余的简化处理。对于结构设计从业者来说，参考该模型可以了解触发式测头的密封设计思路、薄壁圆柱外壳的刚性优化方式、精密运动机构的间隙配合控制要点；对于设备选型人员来说，可以通过模型直观核对测头的安装尺寸、测杆可达范围，提前评估其是否适配现有机床的刀库空间、工件的检测行程需求，避免选型时出现尺寸干涉问题。在实际建模过程中，测头主体的圆柱面与侧面旋钮的配合位置、测杆与主体安装接口的锥面配合、底部定位端面的倒角细节都做了精准还原，能够直接用于机床加工仿真中的虚拟装配、检测路径模拟，提前预判检测过程中测头与工件、夹具的碰撞风险，优化在机检测的程序路径。
