SRB系列直线导轨及配套开槽滑块组件

在非标自动化设备、小型数控加工装置、3D打印运动平台、桌面级机械手这类需要精准直线往复运动的场景里，导轨副的选型直接决定了整套运动机构的运行精度、负载能力与使用寿命。这套SRB系列导轨与配套开槽滑块的组合，就是面向中小负载线性传动需求开发的导向组件，覆盖了常规桌面级工业设备最常用的几档安装尺寸，能适配多数轻载传动场景的安装边界。

从实际应用场景来看，12mm规格的导轨常被用在小型检测设备的探针进给机构、桌面点胶机的Z轴升降滑台这类负载不超过5kg、行程多在300mm以内的工位，本身截面尺寸小，安装后不会占用过多设备内部空间，开槽滑块的开放式结构也方便日常维护时清理导轨表面积攒的加工碎屑、粉尘，不会像封闭式滑块那样一旦进入细小杂质就容易出现卡滞、滑动阻力骤增的问题。16mm规格的适用范围更广，小型雕刻机的XY轴运动平台、皮带输送线的挡料调节机构、自动化装配工位的工件推送滑台都能见到同规格导轨的应用，单根导轨搭配单滑块时可承受15kg以内的径向负载，两根平行导轨配对使用时，负载能力还能进一步提升，足以应对多数中小型自动化设备的传动需求。20mm规格的导轨刚性更强，常被用在小型数控铣床的进给轴、重载型3D打印机的运动平台这类对运行稳定性要求更高的场景，滑块本身的安装孔位间距更大，锁紧后与运动平台的连接刚性更足，高速往复运动时不会出现滑块晃动、精度偏移的问题。

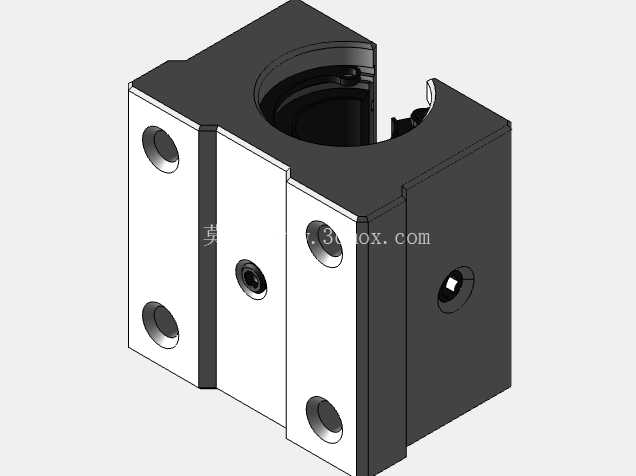

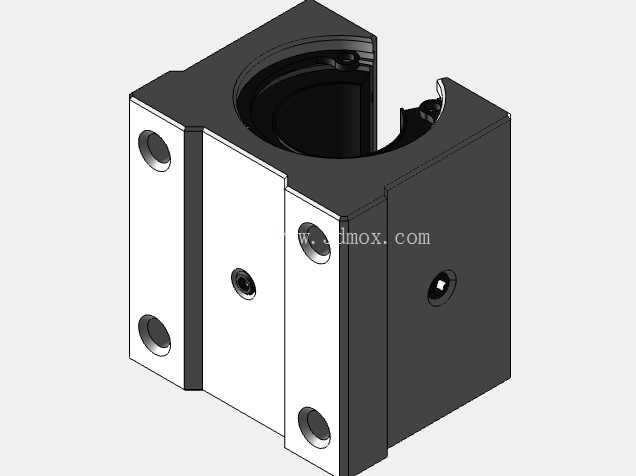

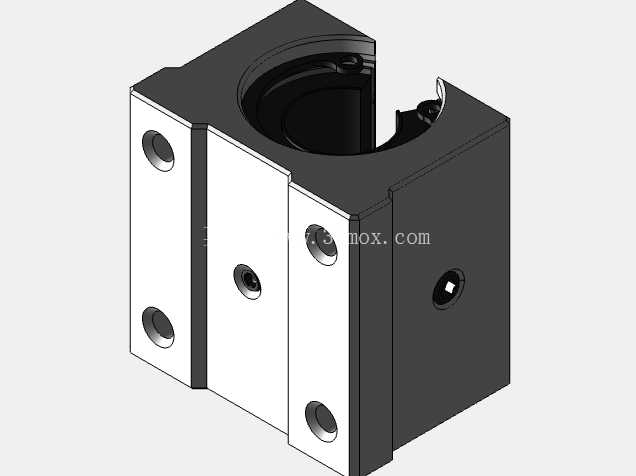

从设计逻辑上看，这套导轨采用的是圆弧滚道接触形式，滑块与导轨的滚道匹配度经过反复调校，滑动过程中阻尼均匀，不会出现一段松一段紧的卡顿问题。开槽式的滑块结构没有额外的密封端盖冗余设计，一方面降低了滑块本身的自重，减少了运动过程中的惯性负载，另一方面也让用户可以根据实际使用场景自行加装防尘刮片、注油嘴等配件，不用受原厂密封结构的限制。三种规格的导轨安装孔位都采用了等间距设计，孔距与同规格的常规标准直线导轨完全兼容，设备改造替换时不用重新加工安装板的孔位，直接就能完成换装，能大幅降低设备维护改造成本。

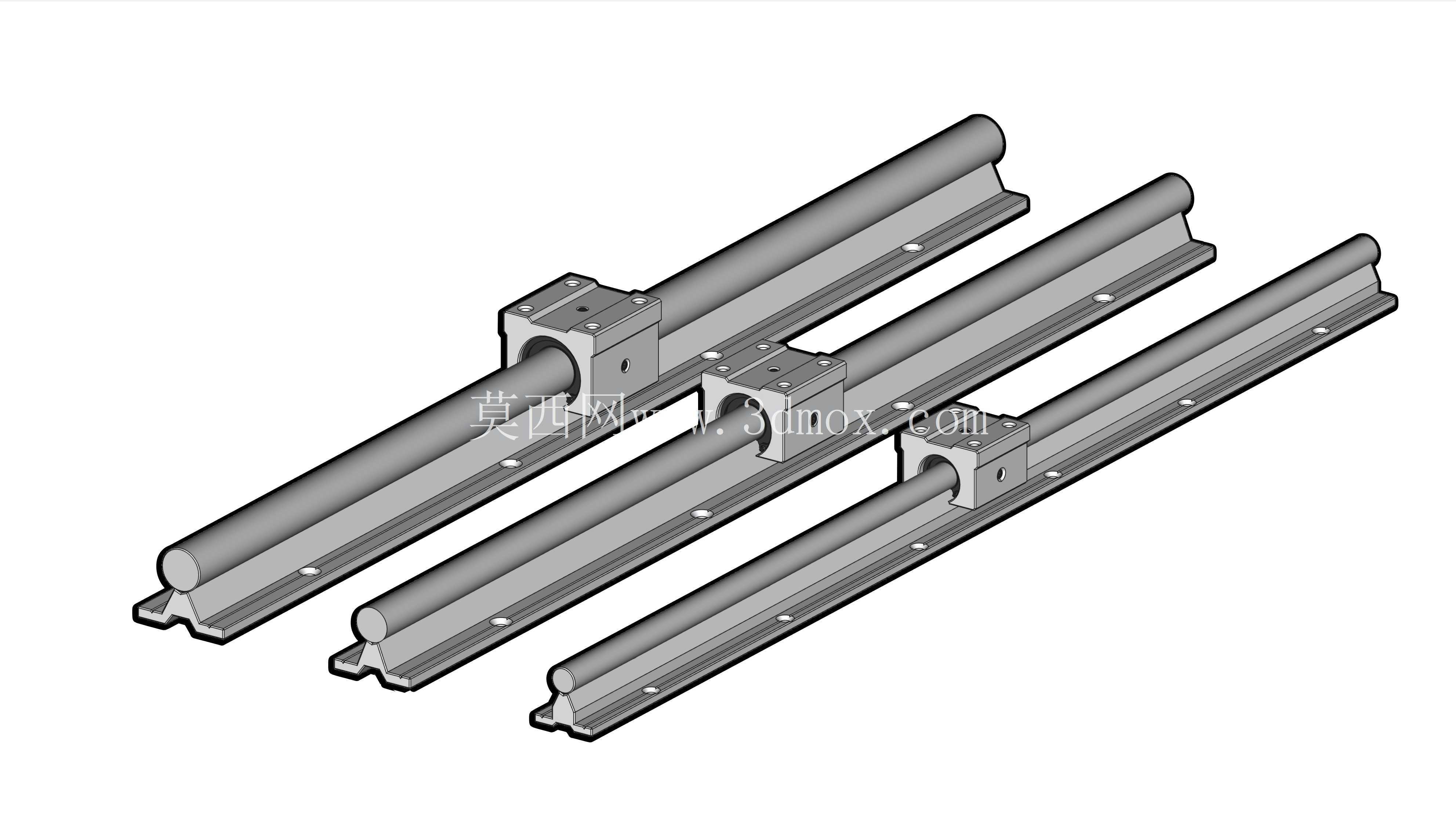

在安装边界上，三种规格的导轨截面高度、滑块安装孔距、安装孔螺纹尺寸都做了标准化处理：12mm规格导轨宽度12mm，导轨总高度9.5mm，配套滑块的长宽尺寸为34mm×26mm，安装孔采用M3螺纹，孔距20mm，安装时导轨侧面对准安装板的定位台阶锁紧即可，不需要额外做销钉定位就能满足常规精度要求；16mm规格导轨宽度16mm，总高度12mm，配套滑块长宽尺寸为42mm×32mm，安装孔为M4螺纹，孔距25mm，对安装面的平面度要求不超过0.05mm/m，即使是普通铝板加工的安装板也能满足安装精度要求；20mm规格导轨宽度20mm，总高度15mm，配套滑块长宽尺寸为50mm×40mm，安装孔为M5螺纹，孔距35mm，安装时建议在导轨两端加装限位挡块，避免滑块超程脱出导轨。

实际选型搭配时，单根导轨建议搭配不超过两个滑块，多滑块布置时要注意调整滑块之间的平行度误差，避免出现过约束导致滑动阻力增大。如果是用在有切削液、粉尘较多的加工场景，可以在滑块开槽位置加装自制的毛毡刮片，定期在导轨滚道位置涂抹润滑脂，就能大幅延长导轨副的使用寿命，不需要频繁更换配件。这套组件的结构完全遵循通用直线导轨的设计规范，建模时还原了滚道、安装孔、滑块锁紧槽等所有细节特征，不管是用来做设备方案的结构选型验证，还是直接导出工程图做加工参考，都能满足结构设计人员的实际使用需求，不需要再额外对模型进行细节补全。
