第一代苹果AirPods无线耳机及充电盒结构

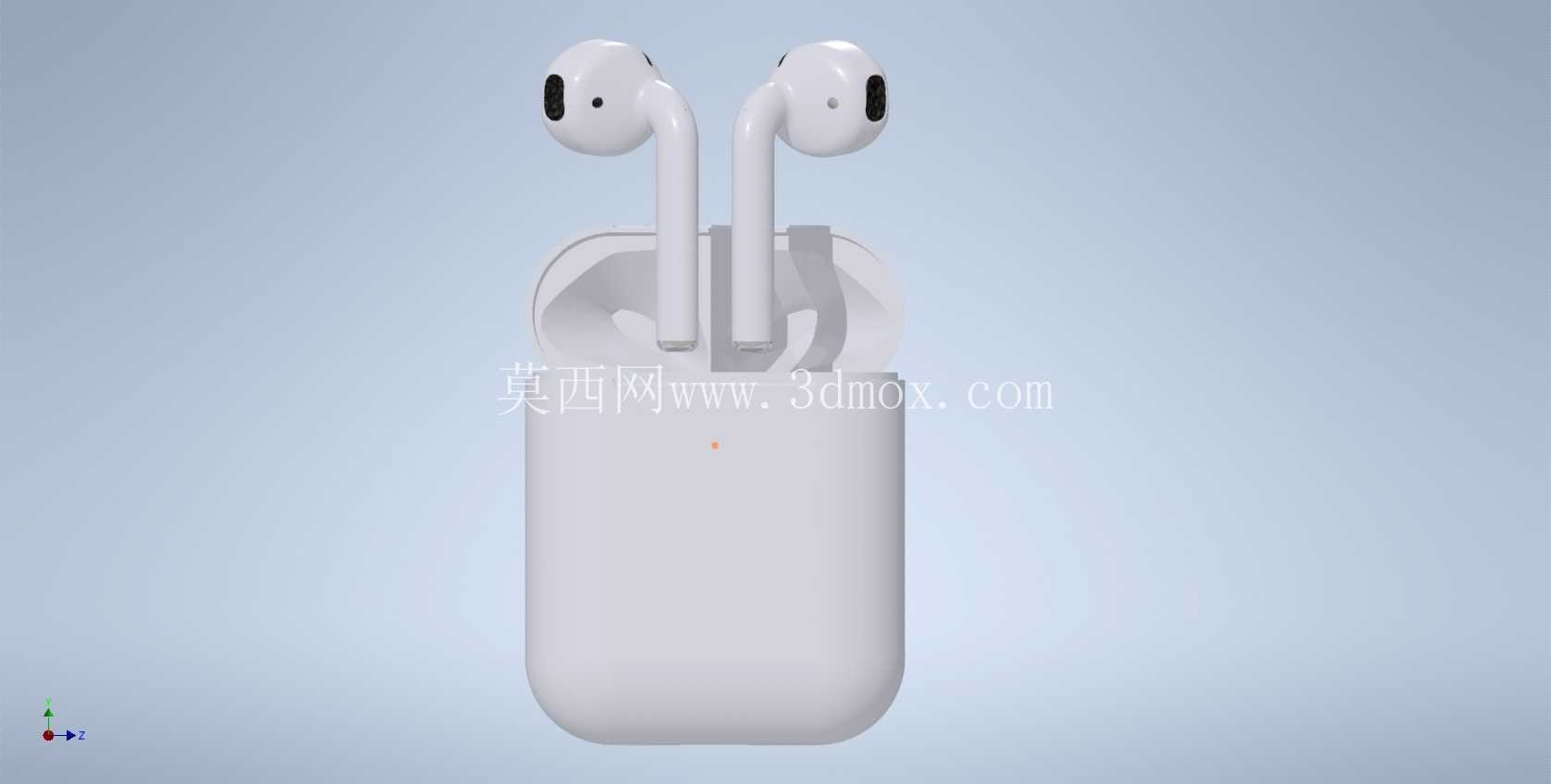

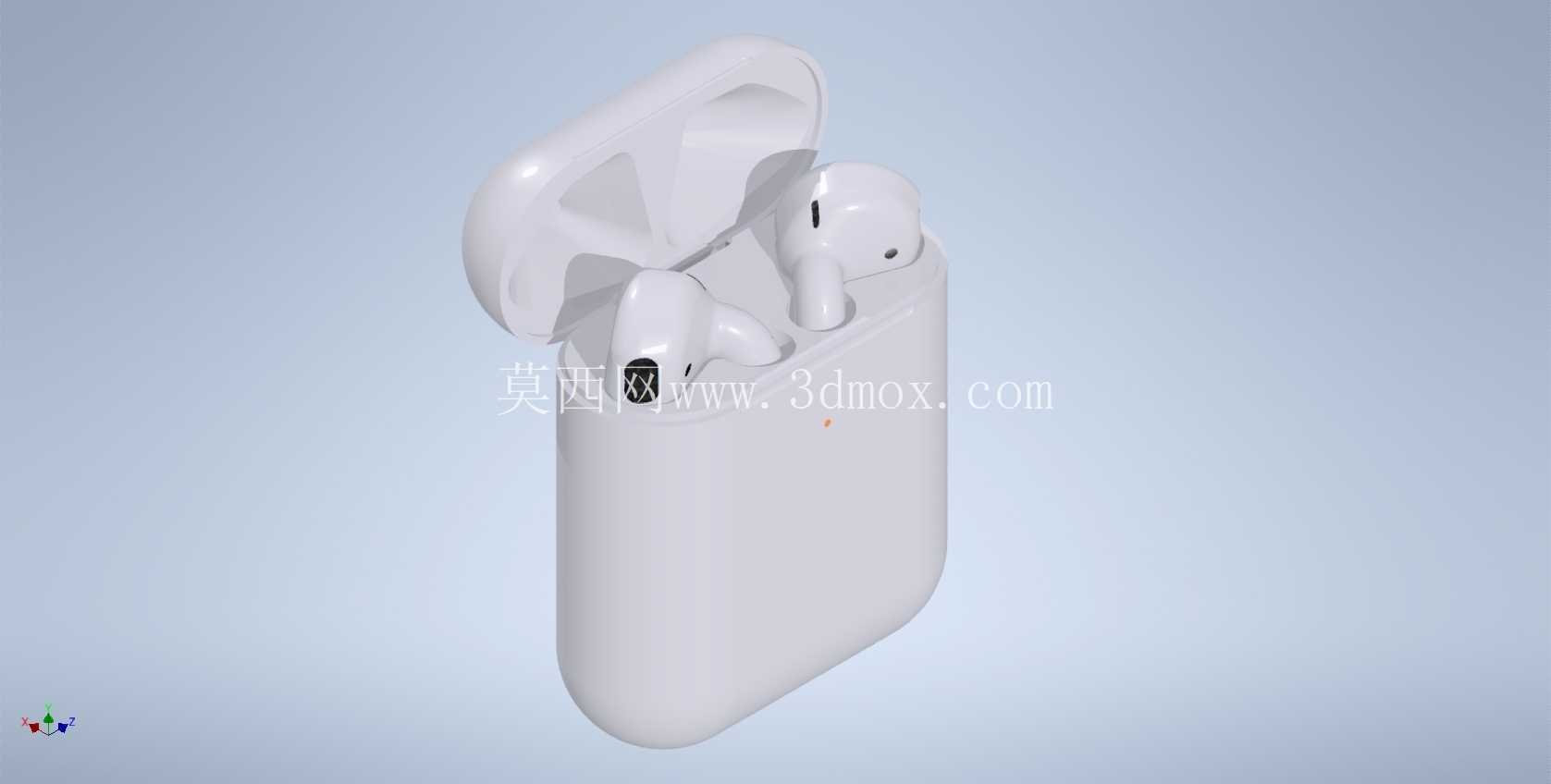

　　先从实际使用场景来说，这类产品的核心使用场景是随身便携音频输出，日常通勤、运动、办公通话都会用到，所以建模的时候首先要考虑的是佩戴贴合度对应的外形曲率——耳机本体的入耳弧度是按照人耳耳甲腔的通用形态做的曲面拟合，耳机柄的长度刚好能让用户捏取的时候有足够的施力位置，不会因为太短导致取戴滑脱，也不会因为太长增加佩戴时的晃动感。充电盒的作用除了收纳之外，还要承担补能、配对触发的功能，所以模型里还原了充电盒开盖后的转轴位置、盒内的耳机定位槽，定位槽的弧度和耳机本体的外轮廓完全贴合，能保证耳机放入之后不会在盒内晃动，充电触点的对位精度控制在0.1mm以内，和实物的接触位置一致，不会出现对位偏差导致的充电失效问题。日常做消费电子结构建模的时候，这类TWS耳机的结构参考需求其实挺多，不管是做周边配件的结构适配，还是做同形态产品的方案预研，都需要精准还原产品的实际外形与装配边界。这套模型还原的是初代AirPods的完整形态，包含左右两只耳机本体以及开盖状态的充电盒，所有曲面过渡都按照实物的脱模角度、合模线位置做了还原，没有做刻意的曲面简化，能直接用来做硅胶保护套的型腔建模、无线充电位置的对位参考，也能给入门结构工程师做消费电子曲面建模的练习参考。

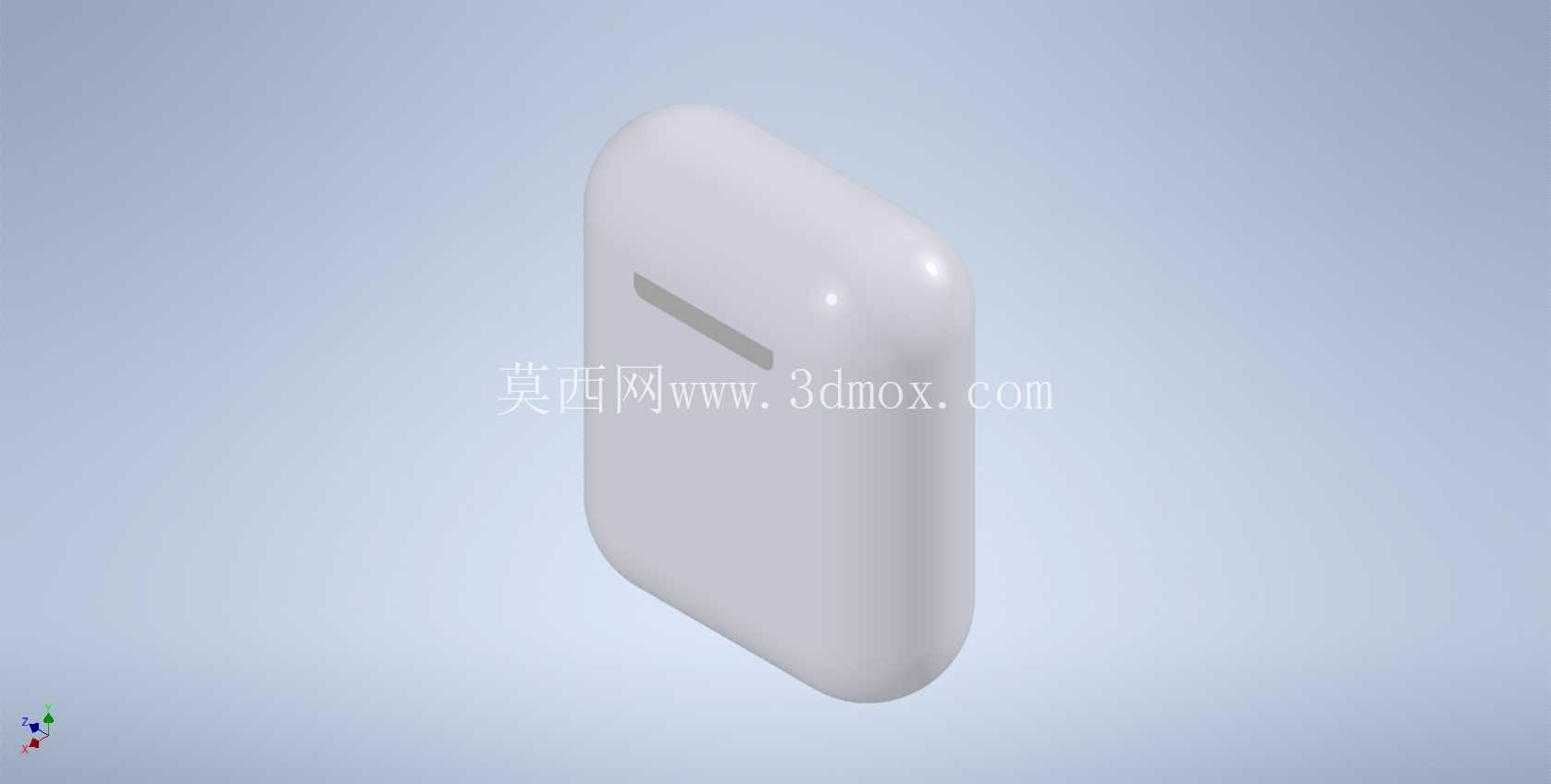

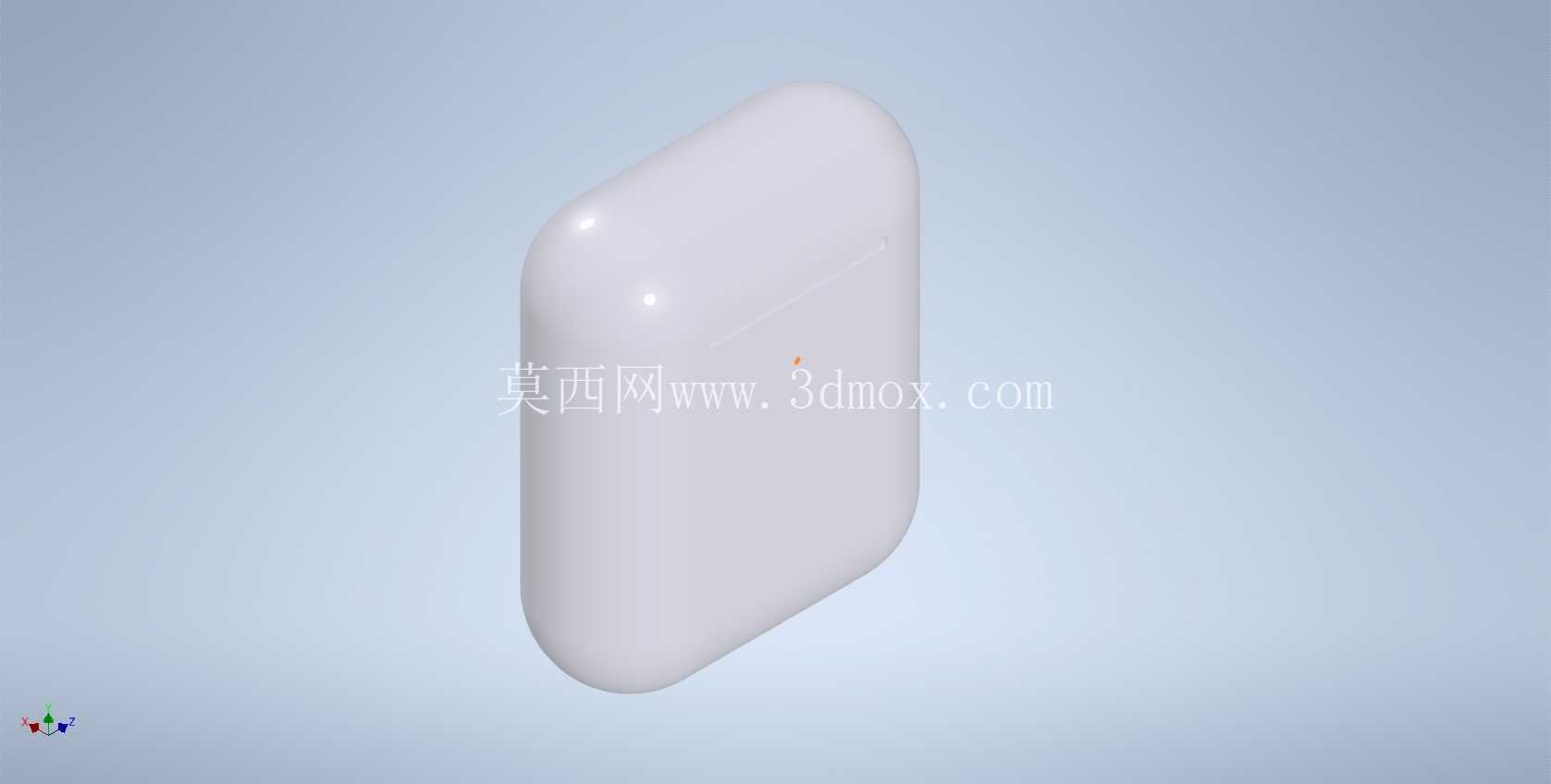

　　再说到设计思路上，初代AirPods的外观走的是一体化极简路线，整个产品没有外露的螺丝和拼接缝，所以建模的时候所有的壳体拼接都做了内部止口的结构预留，外表面是连续的高光曲面，曲面的G2连续过渡完全按照实物的反光效果做了调整，不会出现曲面折痕导致的渲染失真。充电盒的边角做了R3.5的圆角过渡，单手握持的时候刚好贴合手掌的虎口位置，不会有硌手的棱角，盒盖的开合角度做了135度的限位，和实物的开盖角度一致，打开之后耳机的取放空间足够，不会因为开盖角度太小导致手指伸进去取耳机的时候碰到盒盖。

　　尺寸方面，单只耳机的长度是40.5mm，耳机柄的直径是5.8mm，入耳部分的最大直径是13.2mm，和实物的佩戴尺寸完全匹配；充电盒闭合状态下的长宽高分别是44.3mm、21.3mm、53.5mm，这个尺寸刚好能放进牛仔裤的小表袋里，便携性的边界卡得很准，做周边配件比如保护套、收纳包的时候，直接用这个模型的外轮廓偏移壁厚就能得到准确的配件内腔尺寸，不用再反复测量实物调整。另外模型里也还原了充电盒正面的状态指示灯位置，指示灯的直径是1.8mm，位置在盒身正面距离底部12mm的居中位置，做带指示灯开孔的保护套时可以直接对位这个位置，不会出现开孔偏移。

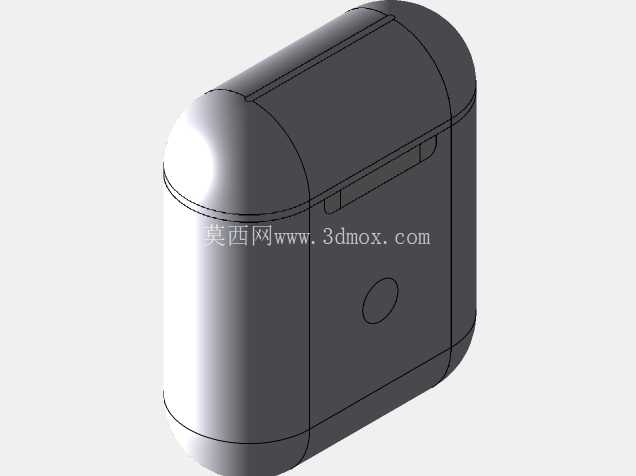

　　耳机本体上的光学传感器开孔、麦克风开孔的位置也都做了准确还原，开孔直径0.9mm，位置和实物完全一致，如果是做耳机替换耳帽、防尘贴这类配件，也能直接参考这些开孔位置做对位结构。很多新手做这类消费电子建模的时候容易忽略合模线的位置，这套模型里把耳机和充电盒的合模线都做在了视觉不易察觉的位置，充电盒的合模线在侧面居中位置，耳机的合模线沿着耳机柄的侧中线延伸，和实物的注塑合模位置一致，做结构评审的时候可以直接参考这个合模位置评估注塑可行性，不用再重新调整分型面。还有充电盒的底部充电接口位置，模型里预留了Lightning接口的安装沉台，沉台的深度2.2mm，接口居中位置距离盒底边缘2.5mm，做充电口防尘塞这类配件的时候也能直接适配。从结构设计的角度来说，这类产品的内部空间利用率极高，充电盒内部要放下锂电池、充电管理电路板、磁吸组件、转轴弹簧，所以壳体的壁厚均匀控制在1.2mm，模型里的壳体壁厚也是按照这个数值做的抽壳处理，没有出现壁厚不均导致的注塑缩水风险位置，耳机本体内部的空间预留也足够放下电池、扬声器、蓝牙天线、传感器组件，结构堆叠的空间边界和实物一致，做同类型产品方案的时候可以直接参考这个空间分配比例，减少前期方案迭代的时间。
