树莓派RP235X系列微控制器芯片三维结构

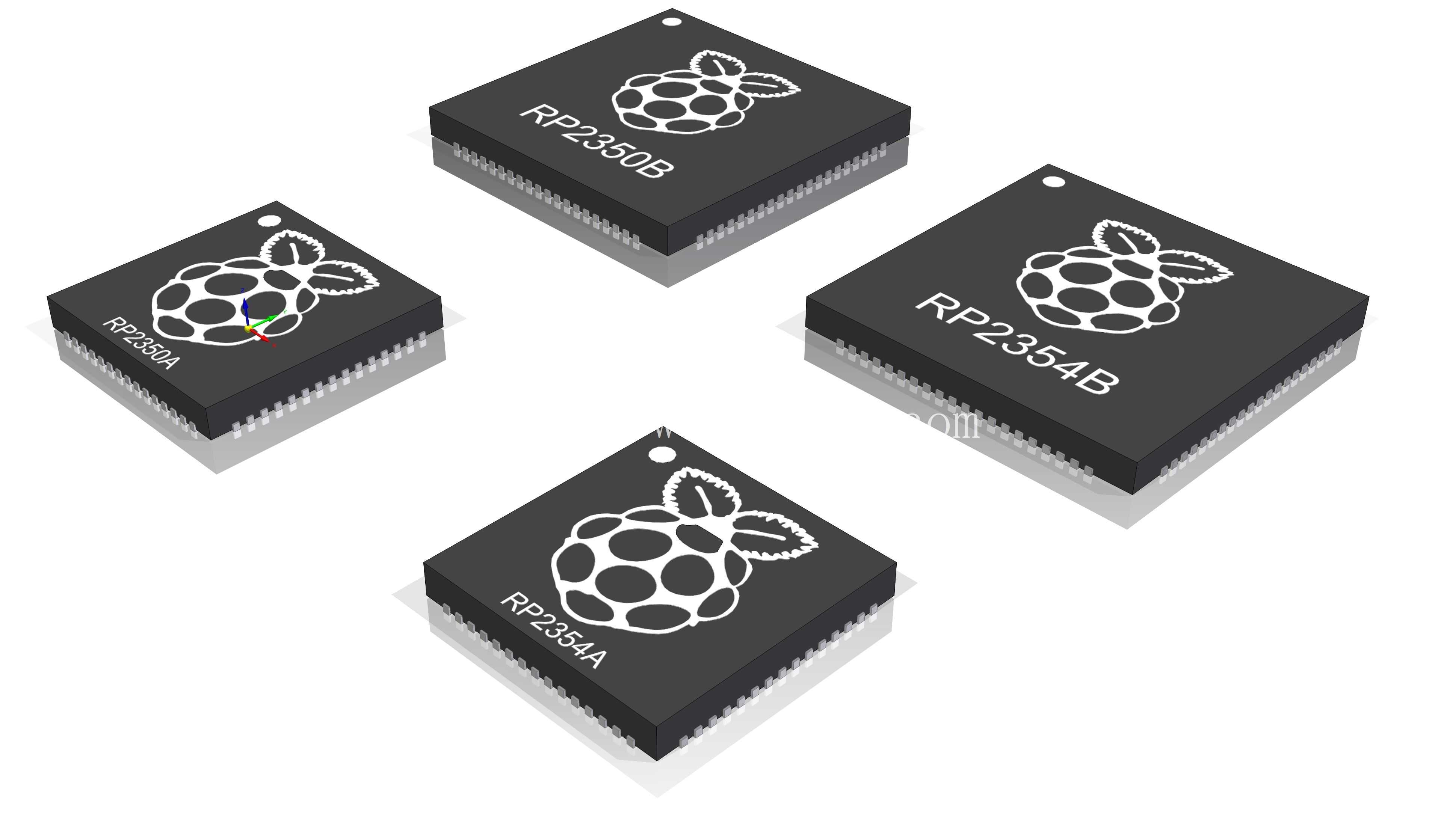

　　在嵌入式硬件开发与智能终端设备的结构适配工作中，核心控制芯片的三维结构建模是PCB布局、外壳结构干涉校验、散热方案设计的核心前置环节，本次呈现的RP235X系列微控制器三维结构，覆盖RP2350A、RP2350B、RP2354A、RP2354B四个常用料号的完整封装形态，完全匹配量产芯片的实际物理特征。从实际工程应用场景来看，该系列芯片作为树莓派生态下的新一代双核微控制器，广泛应用于小型智能硬件开发、工业传感节点控制、创客DIY项目、低功耗物联网终端、教育类电子实训设备等领域，不同封装版本对应不同的IO引出数量与安装空间需求，建模时完整还原了不同料号的引脚排布差异，可直接导入PCB设计软件完成封装匹配校验，也可用于整机结构设计阶段的元器件占位与干涉检查。

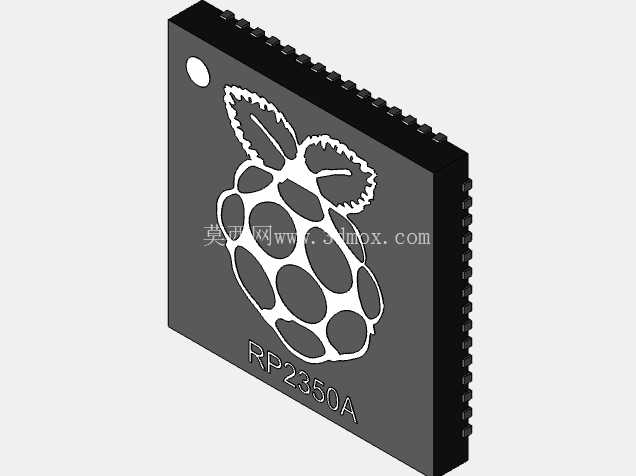

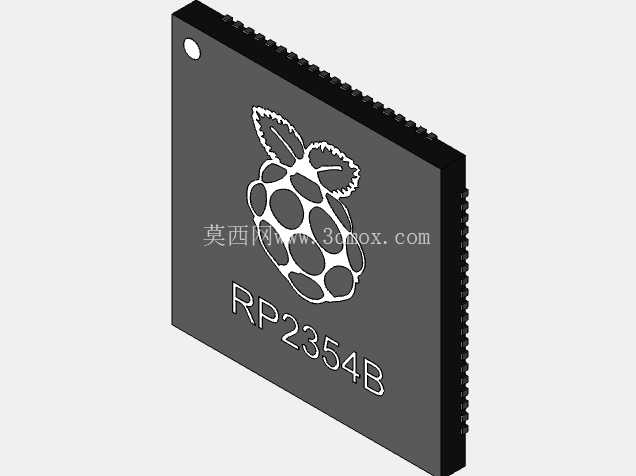

　　从产品功能特性对应的结构设计来看，该系列芯片采用QFN封装形式，建模时精准还原了芯片本体的黑色塑封基体、表面丝印的树莓派标识与型号标注、引脚端的半蚀刻焊盘结构、芯片一角的定位圆点标记，所有细节均与实物芯片保持一致，可满足渲染出图、结构装配、3D打印治具制作等多场景的使用需求。设计思路上，建模过程严格遵循芯片官方datasheet中的封装尺寸规范，先以芯片本体的基准角为坐标原点建立装配基准，依次完成塑封基体、引脚阵列、表面标识、定位标记的特征构建，不同料号的模型采用参数化关联设计，可通过调整参数快速切换不同封装版本的尺寸特征，保证同系列模型的基准统一，方便在装配体中快速替换不同料号完成方案验证。

　　外形尺寸与安装边界方面，建模时严格把控芯片本体的长宽厚尺寸、引脚的伸出长度与间距、引脚焊盘的宽度与厚度参数，芯片底部的散热焊盘区域也做了精准还原，在进行PCB布局时可直接调用该模型校验元器件与周边结构件的安全间隙，避免出现外壳装配时与芯片干涉、散热片安装空间不足、焊盘对位偏差等常见工程问题。对于从事嵌入式硬件结构设计、智能产品开发的工程师而言，精准的芯片三维模型可大幅减少结构试错成本，在方案设计阶段即可完成整机内部的元器件排布校验，提前规避生产装配阶段可能出现的结构问题，同时该模型也可用于教学演示场景，帮助电子相关专业的学习者直观理解QFN封装芯片的结构特征与焊接要点。

　　在实际的项目开发中，很多工程师会忽略芯片三维模型的精度问题，使用简化模型进行结构设计，往往在打样阶段才发现芯片高度、引脚位置与实际器件存在偏差，导致PCB与外壳无法适配，而本次构建的模型完全基于官方公开的封装尺寸参数制作，所有特征均经过实物比对校验，可直接用于工业级的产品设计流程，无论是做小型手持智能设备的内部结构排布，还是做工业控制板卡的元器件布局，都能提供精准的结构参考。不同封装版本的芯片在引脚数量、本体尺寸上存在明确差异，建模时对这些差异点做了明确的特征区分，使用者可根据自身选型的料号直接调用对应模型，无需再自行调整尺寸参数，大幅提升结构设计的工作效率。此外，模型表面的丝印标识也做了等比例还原，在进行产品渲染、装配爆炸图制作时，可清晰呈现芯片的型号信息，提升技术文档与方案展示的专业度。
