紧凑型60配列有线机械键盘结构设计

　　这款紧凑型输入设备的结构设计，核心围绕桌面空间受限场景的使用需求展开，在工业控制操作台、嵌入式设备工位、便携移动工作站这类对输入设备占用面积有严格限制的场景中，传统全尺寸键盘的数字区与功能区冗余设计会大幅挤占操作空间，60%配列的布局通过砍掉独立数字小键盘、功能键区与方向键区，将核心输入按键整合在极小的面域内，保留核心打字输入的全部主键位，通过组合键实现被精简按键的功能触发，既满足常规字符输入需求，又能将横向占用长度控制在290mm以内，纵向深度控制在100mm左右，整体厚度控制在30mm上下，安装时仅需预留极小的桌面固定区域，适配壁挂式操作终端、机架式工控机位这类狭窄安装场景。

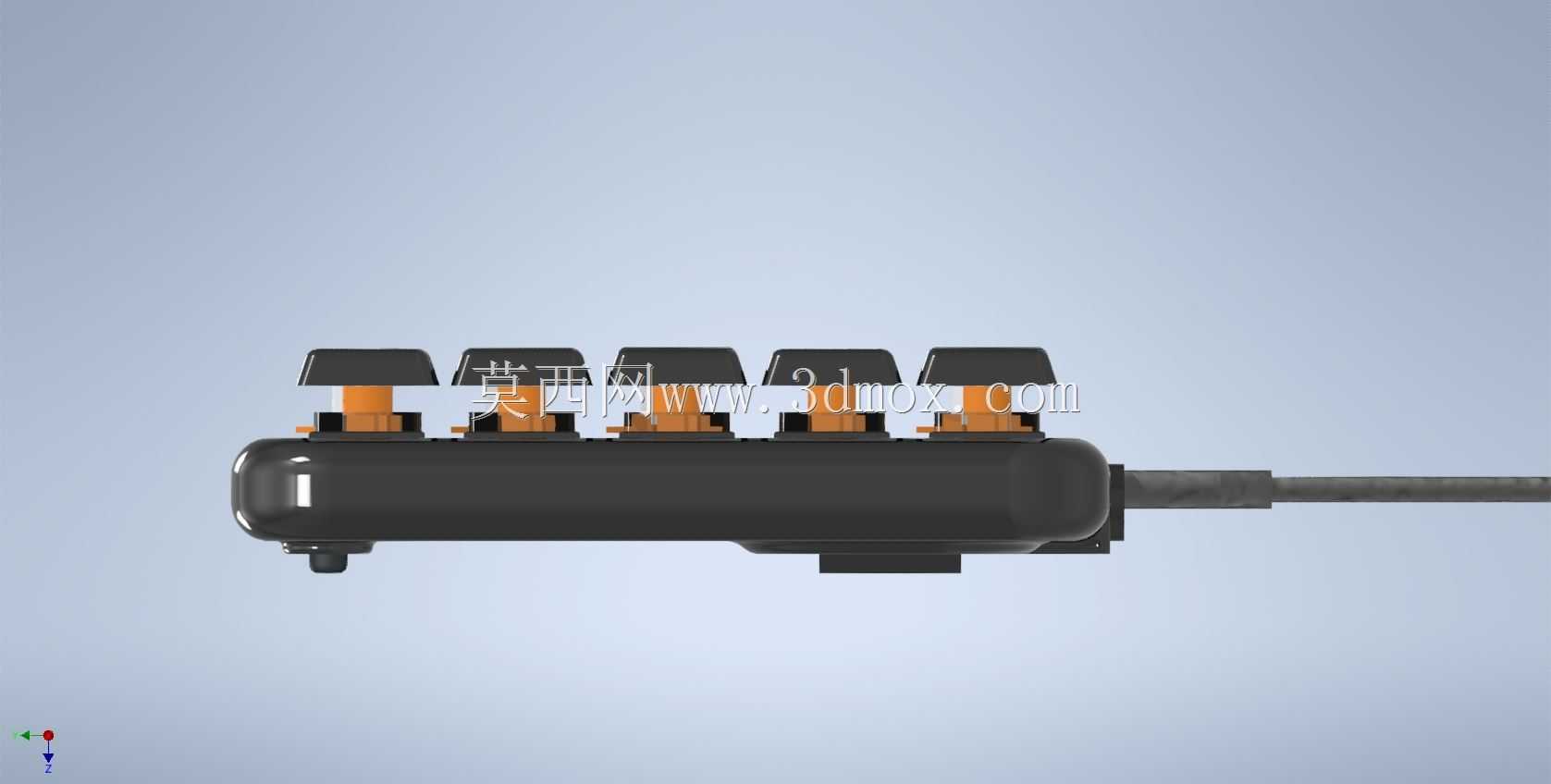

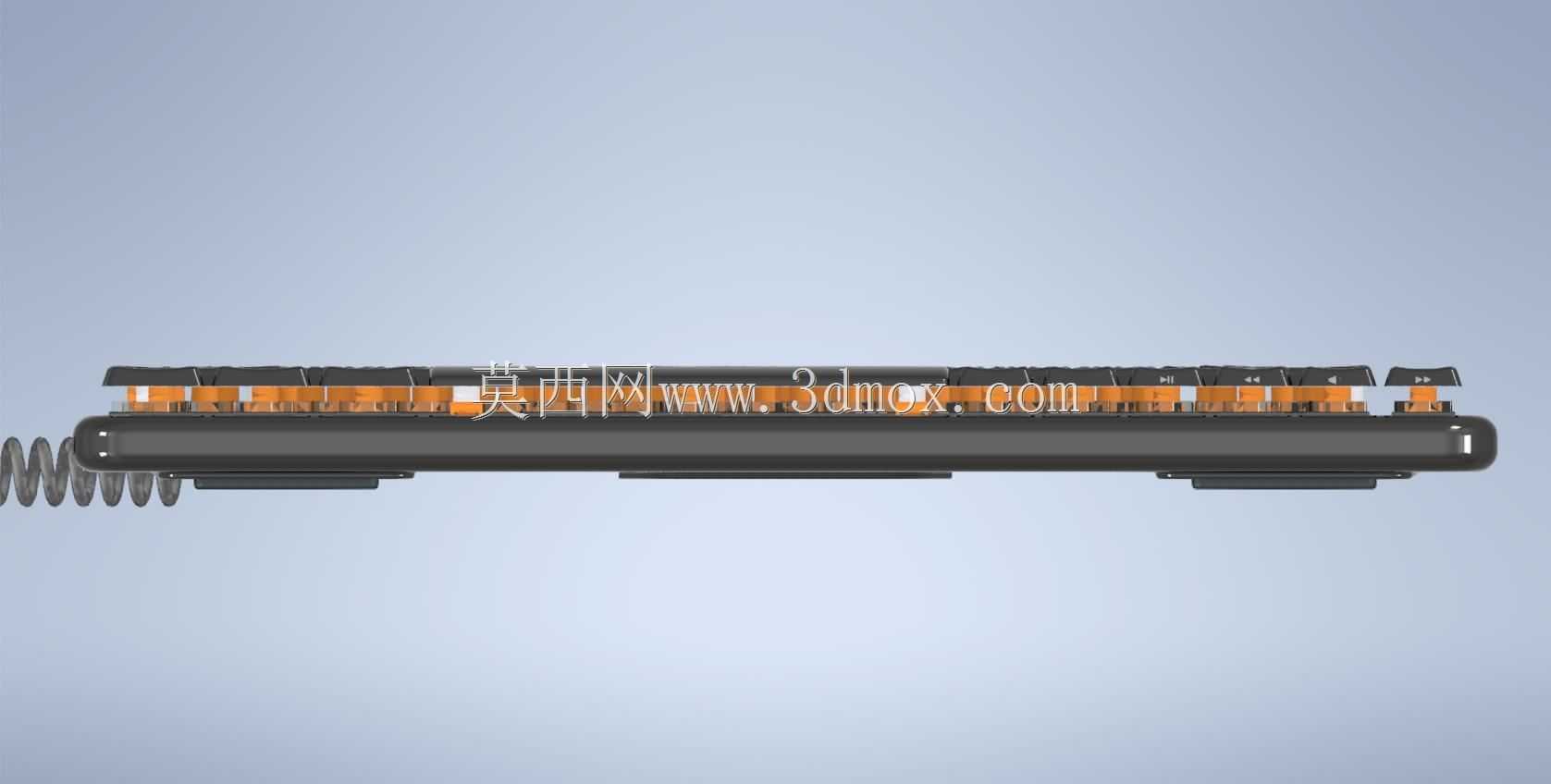

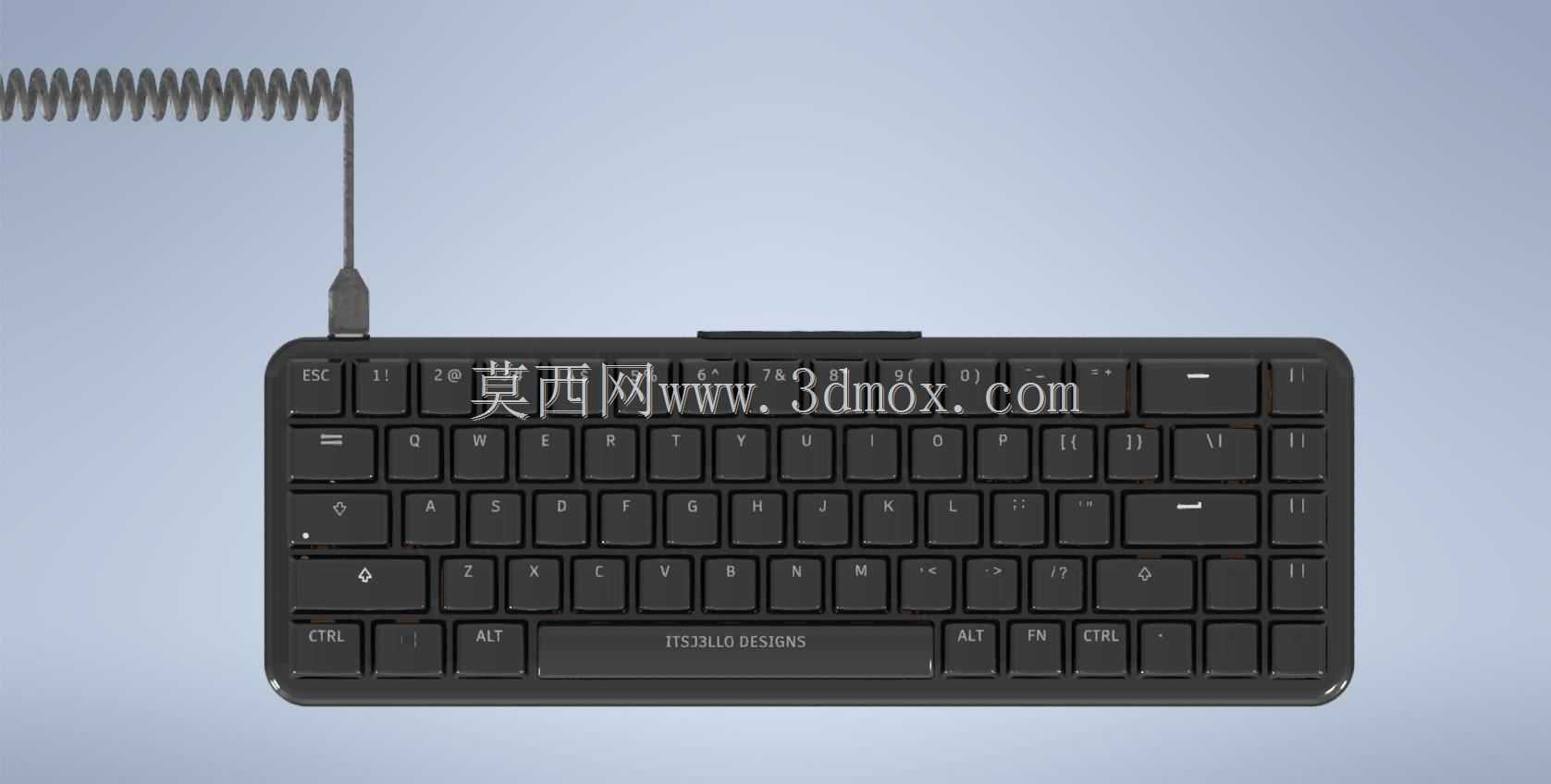

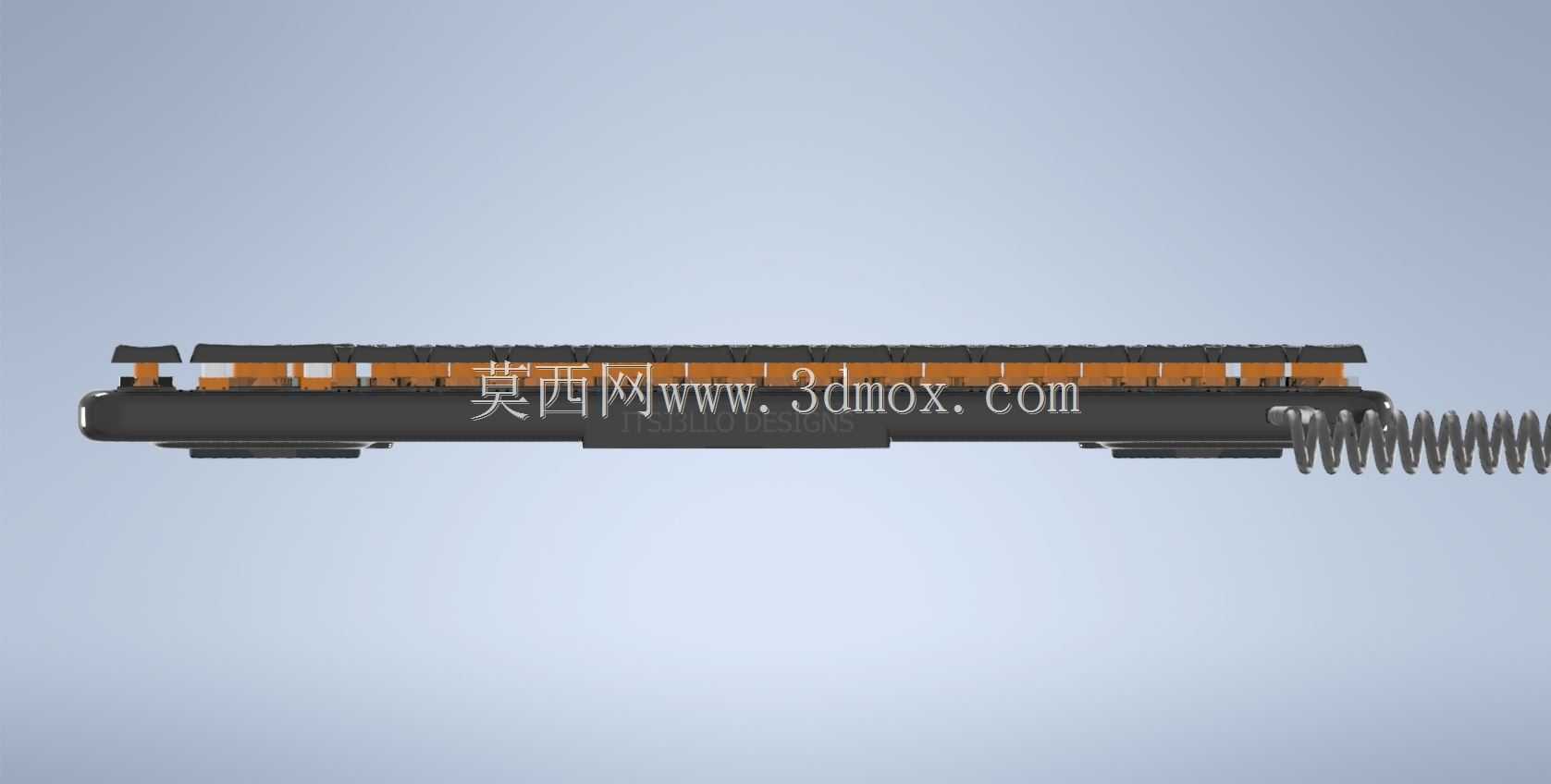

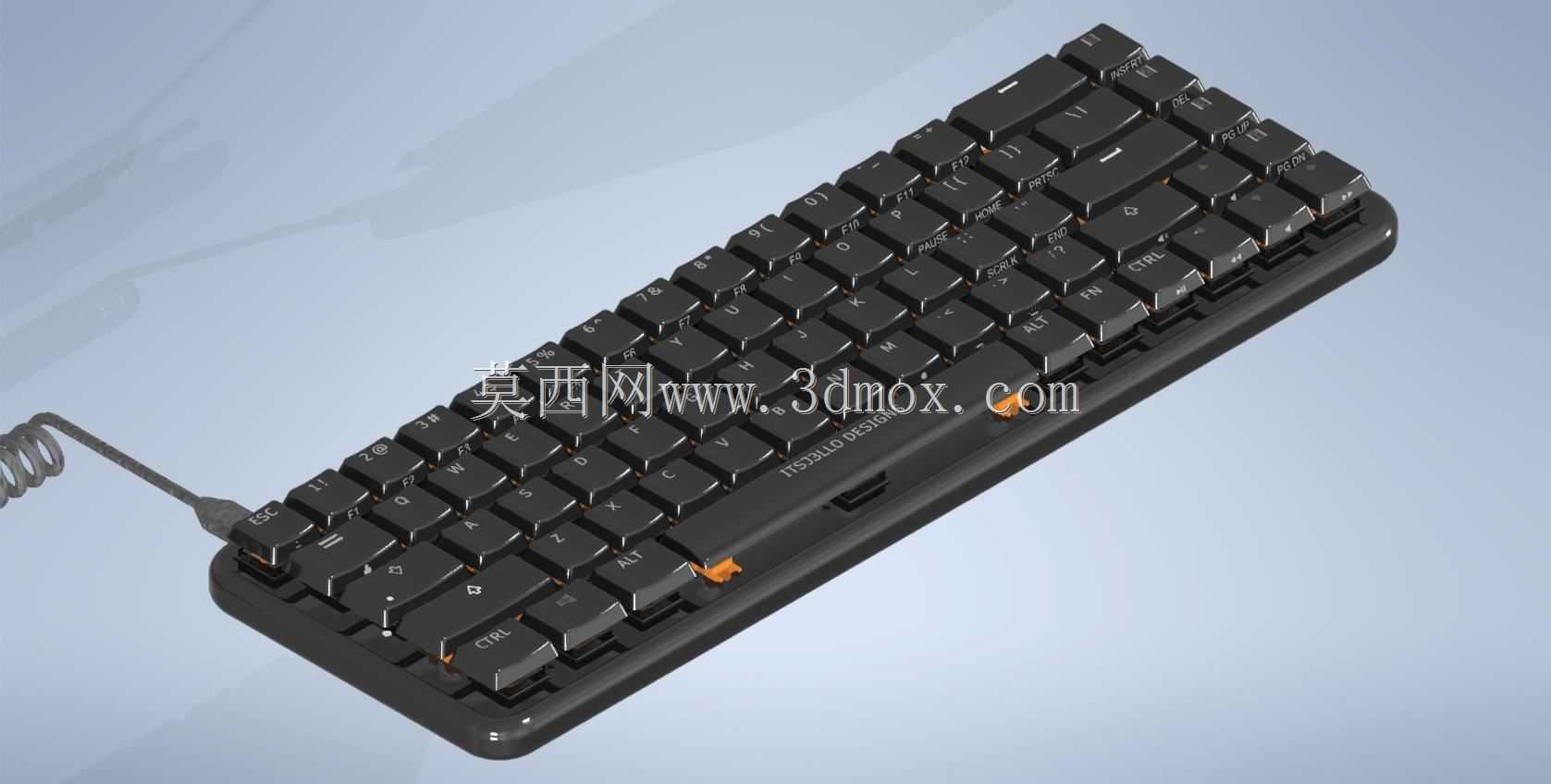

　　从结构设计逻辑来看，整个键盘采用上下壳扣合的装配方式，上壳做下沉式轴体定位设计，定位板采用1.5mm厚度的冷轧钢板冲压成型，每个轴体安装位做0.05mm的公差预留，确保轴体插拔时的顺畅度同时避免晃动量过大导致的按键卡滞；底壳做加强筋网格布局，筋位厚度1.2mm，间距15mm均匀分布，既保证壳体整体抗扭强度，避免打字时壳体形变产生的异响，又能控制整体塑料件的重量，整套壳体采用ABS材质注塑成型，表面做细晒纹处理，避免长期使用后的指纹残留与划痕显形。按键布局严格遵循60%配列的标准键位排布，主键区61个按键采用标准OEM高度键帽，每个键帽的R1-R4弧度做人体工学适配，长按键位如空格、Shift、回车采用卫星轴结构做支撑，卫星轴的钢丝做预弯处理，减少按压时的钢丝异响，轴体采用三脚直插设计，兼容市面上主流的机械轴体更换需求，PCB板做沉金处理，走线宽度0.2mm，过孔做金属化处理，确保按键触发的信号稳定性，USB出线口做左置设计，出线位置做橡胶护线圈包裹，避免线材反复弯折导致的内部线芯断裂，护线圈突出壳体表面5mm，适配常规桌面理线的走线方向。

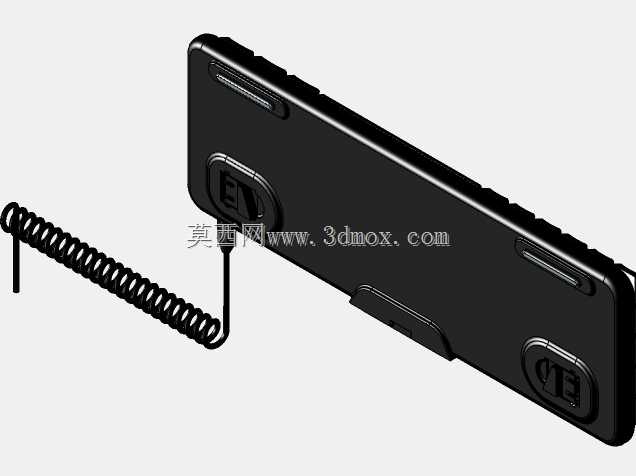

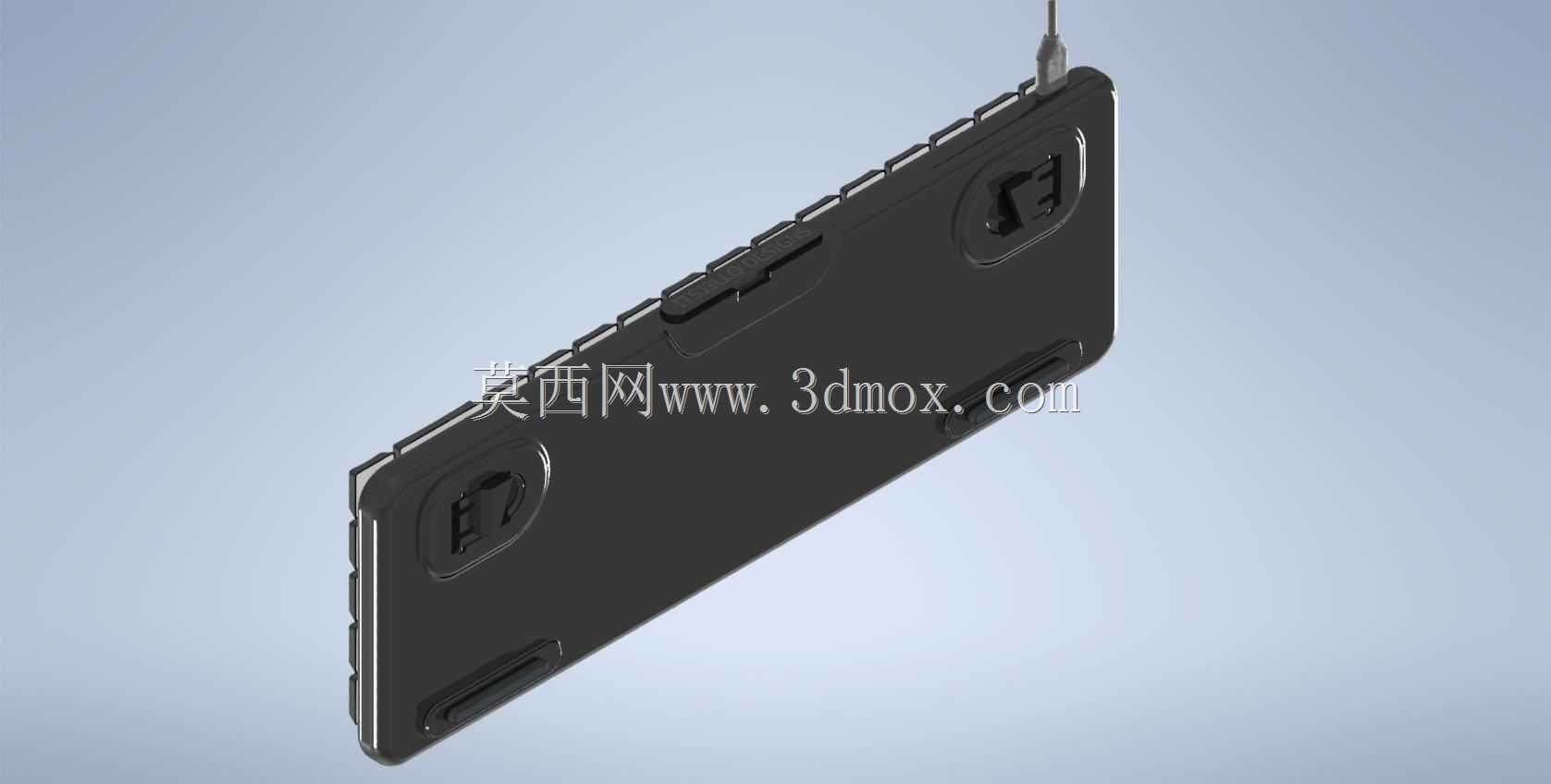

　　实际使用场景中，这类紧凑键盘除了常规办公打字场景，在工业设备调试工位上，操作人员需要在设备旁近距离输入参数，过大的键盘会挤占工具摆放与操作记录的空间，小尺寸配列可以直接放置在设备操作面板旁的空余台面上，不需要额外扩展工作台面；在电竞便携外设场景中，小尺寸键盘可以给鼠标留出更大的拖拽操作空间，避免鼠标移动时碰到键盘边缘；在嵌入式自助终端设备上，这类小尺寸键盘可以集成在终端机柜的预留安装槽内，安装时仅需在机柜面板上开出对应尺寸的嵌入槽，通过壳体四周的卡扣做固定，不需要额外的螺丝固定结构，装配效率更高。设计过程中对按键的触发行程做了统一调校，常规按键的触发行程控制在2.0mm，总行程4.0mm，触发压力统一在45g-55g区间，避免不同按键压力差过大导致的打字疲劳，大键位的触发压力做10g的额外配重，确保大键按压时的手感一致性，壳体底部做两段式脚撑设计，脚撑打开时可以提供6度与9度两档倾斜角度，适配不同输入姿势的手腕角度，底部四个角贴有3mm厚度的防滑橡胶垫，橡胶垫表面做网格纹路处理，在光滑的金属台面或者玻璃台面上也能保持足够的摩擦力，避免打字时键盘滑动。

　　从安装边界来看，整个键盘的外部轮廓做圆角处理，四个角的R角半径5mm，嵌入安装时需要预留的安装间隙为单边0.2mm，避免装配时出现卡壳，内部PCB板与底壳之间预留2mm的空间放置泡棉层，泡棉采用PORON材质，厚度2mm，既可以吸收打字时的空腔回音，又能起到防尘防水的辅助作用，PCB板上做三个定位柱与底壳的定位孔配合，定位柱直径2mm，插入深度3mm，确保PCB板装配时不会出现偏移，轴体安装位的中心距严格按照19.05mm的标准键距设计，确保键帽安装后相邻键帽之间的间隙均匀，不会出现键帽摩擦的情况，USB接口采用Type-C接口，接口位置做下沉2mm的设计，插上线材后接头不会突出壳体表面过多，避免外力磕碰导致接口损坏。
