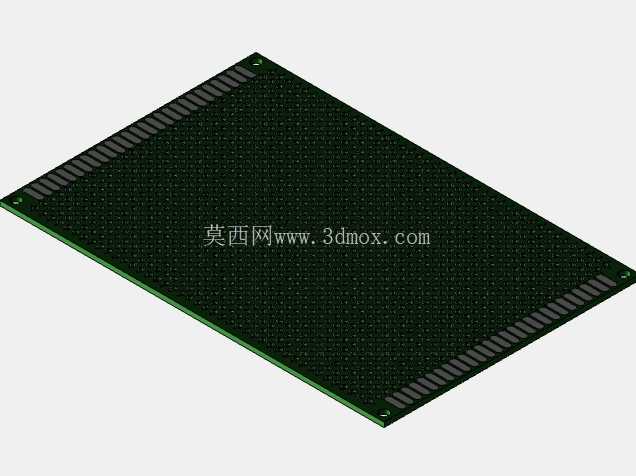

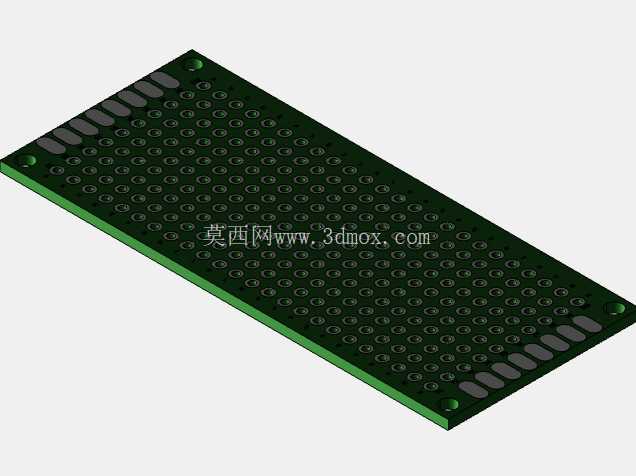

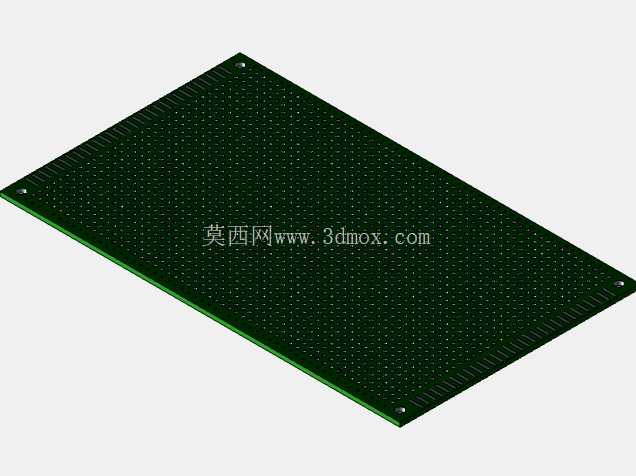

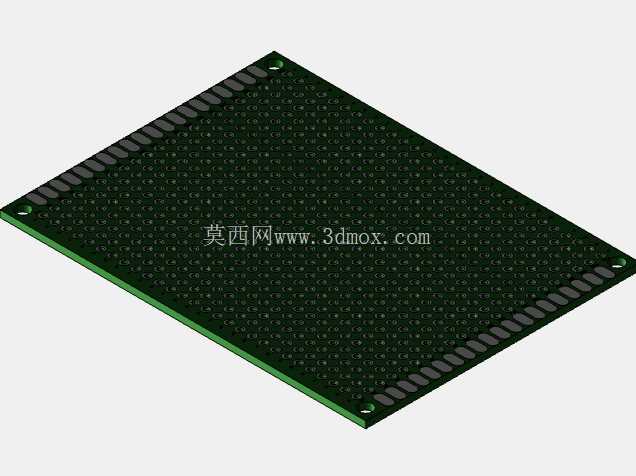

长条型双面穿孔万用实验电路板结构

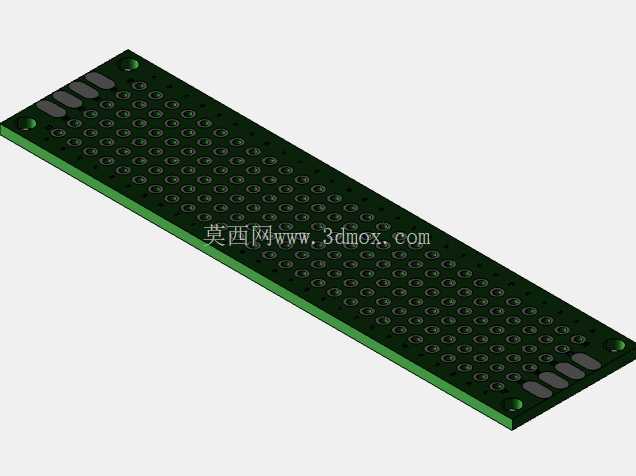

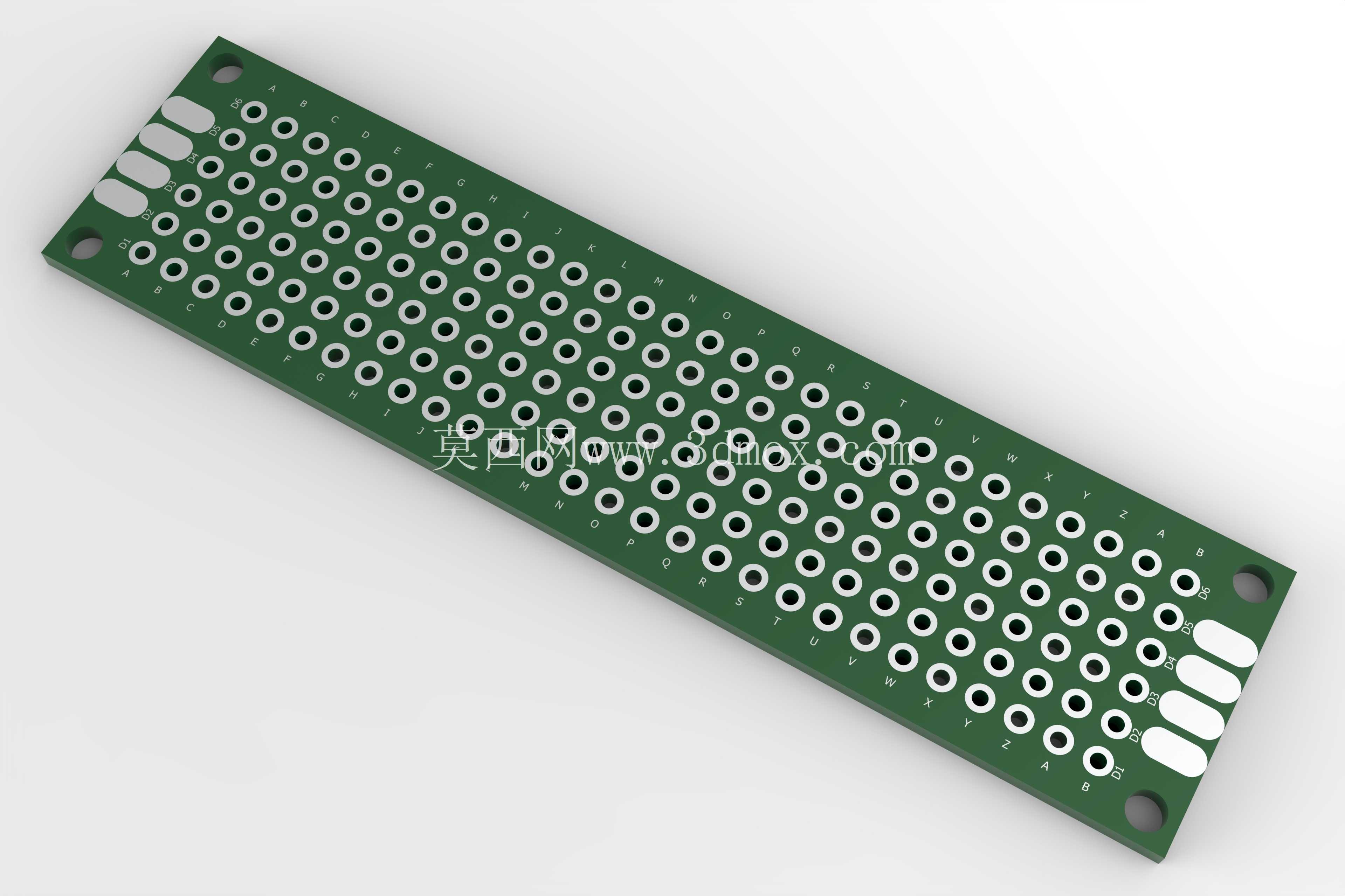

　　在电子电路原型验证、小批量功能样机搭试、通讯模块外设扩展的场景里，这类长条型穿孔PCB是硬件工程师手头使用频率极高的基础载体，区别于定制蚀刻的量产PCB，它不需要提前走制版流程，拿到手就能直接完成元器件插装、焊接，快速完成电路功能的验证工作。从结构设计来看，这款板件采用长条形窄边布局，整体长宽比接近6:1，这种窄长形态的设计初衷，是适配狭长安装空间的使用需求——比如通讯设备机柜内的侧边扩展槽、小型手持检测设备的内置电路仓、长条型LED驱动模块的安装位，常规方形洞洞板无法塞入这类窄空间，而该款板件的外形刚好匹配这类安装边界，板件四个角预留了标准固定孔，孔径适配M2规格的固定螺丝，安装时可以直接通过铜柱或者螺丝将板件锁附在安装基面，不需要额外做裁切处理，避免裁切后板边玻纤毛刺外露、铜箔脱落的问题。板身的穿孔采用标准2.54mm间距网格排布，这个间距是行业通用的直插元器件引脚间距，不管是常规的0.25W直插电阻、瓷片电容、DIP封装的芯片，还是排针、接线端子这类接插件，引脚都能刚好对应穿入孔位，不需要额外扩孔或者调整引脚位置。孔位内部做了贯通铜箔处理，也就是常说的金属化孔，双面的铜箔通过孔壁的铜层实现导通，焊接时元器件引脚在板的两面都能和铜箔形成可靠连接，相比单面板仅单面覆铜的设计，金属化孔的结构能大幅降低虚焊概率，同时大电流走线时可以通过双面铜箔共同载流，提升线路的过流能力。

　　板边位置预留了多组加宽的焊盘区域，这些区域是专门为电源输入、大电流回路、外接接线端子设计的，加宽的铜箔可以承载更大的工作电流，避免大电流通过时窄铜箔发热过量的问题，同时这些加宽焊盘没有做密集孔位排布，有足够的空间焊接大尺寸的接线端子或者电源接口，不会和周边的信号线路产生干涉。从实际使用的角度来说，这类穿孔板不需要提前绘制PCB版图，对于临时需要验证的电路功能，比如通讯模块的电平转换电路、传感器的信号调理电路、小型驱动模块的外围电路，工程师可以直接根据电路原理图在板上排布元器件，通过飞线或者焊锡直接连通对应的孔位，几个小时就能完成功能样机的制作，相比送厂打样动辄数天的周期，能大幅缩短原型验证的时间成本。

　　设计这类板件的时候，首先要保证孔位的位置度公差，2.54mm的孔距公差需要控制在±0.05mm以内，否则多引脚的DIP芯片插入时会出现引脚对不准孔位的情况，强行插装会导致元器件引脚弯折；其次板基采用的是FR-4玻纤环氧材质，厚度选用1.6mm的常规规格，这个厚度的板件既有足够的结构强度，焊接时也不会因为温度过高出现明显的形变，板边做了圆角处理，避免尖锐的板边割伤操作人员，同时也能减少安装时和周边结构件的刮蹭。板身两端的固定孔位置做了无铜设计，避免固定螺丝锁紧时铜箔和螺丝导通造成电路短路的问题，孔位周边预留了足够的安全距离，固定后螺丝头部不会和周边的线路焊盘接触。

　　在实际的通讯类设备调试场景中，这类长条穿孔板常被用来搭试RS485通讯的转接电路、串口电平转换模块、小型无线通讯模块的外围接口电路，因为其窄长的外形，可以直接固定在设备机柜的走线槽侧边，不需要占用额外的安装空间，搭试完成的电路如果验证稳定，也可以直接作为小批量设备的内置电路使用，不需要再重新开模定制PCB，对于小批量试制的产品来说，能有效降低前期的开发成本。另外板身的孔位网格是整板连续排布的，没有做区域分割，使用者可以根据自己的电路规模灵活使用板上的空间，不管是简单的三五个元器件的小型电路，还是需要数十个元器件的复杂功能模块，都能在这块板上完成排布，不需要拼接多块小板，减少了板间接线的故障点。焊接时金属化孔的吃锡效果更好，焊锡可以顺着孔壁渗透到板的另一面，形成更牢固的焊接点，在有轻微振动的使用场景下，比如车载通讯设备、工业现场的采集模块，焊接点也不容易出现脱焊的问题。板基的耐温参数满足无铅焊接的温度要求，经过260摄氏度的波峰焊或者手工烙铁焊接后，板身不会出现分层、铜箔起泡的问题，能满足常规电子焊接的工艺要求。
