巴可SXGA系列投影机QCLD投影镜头结构

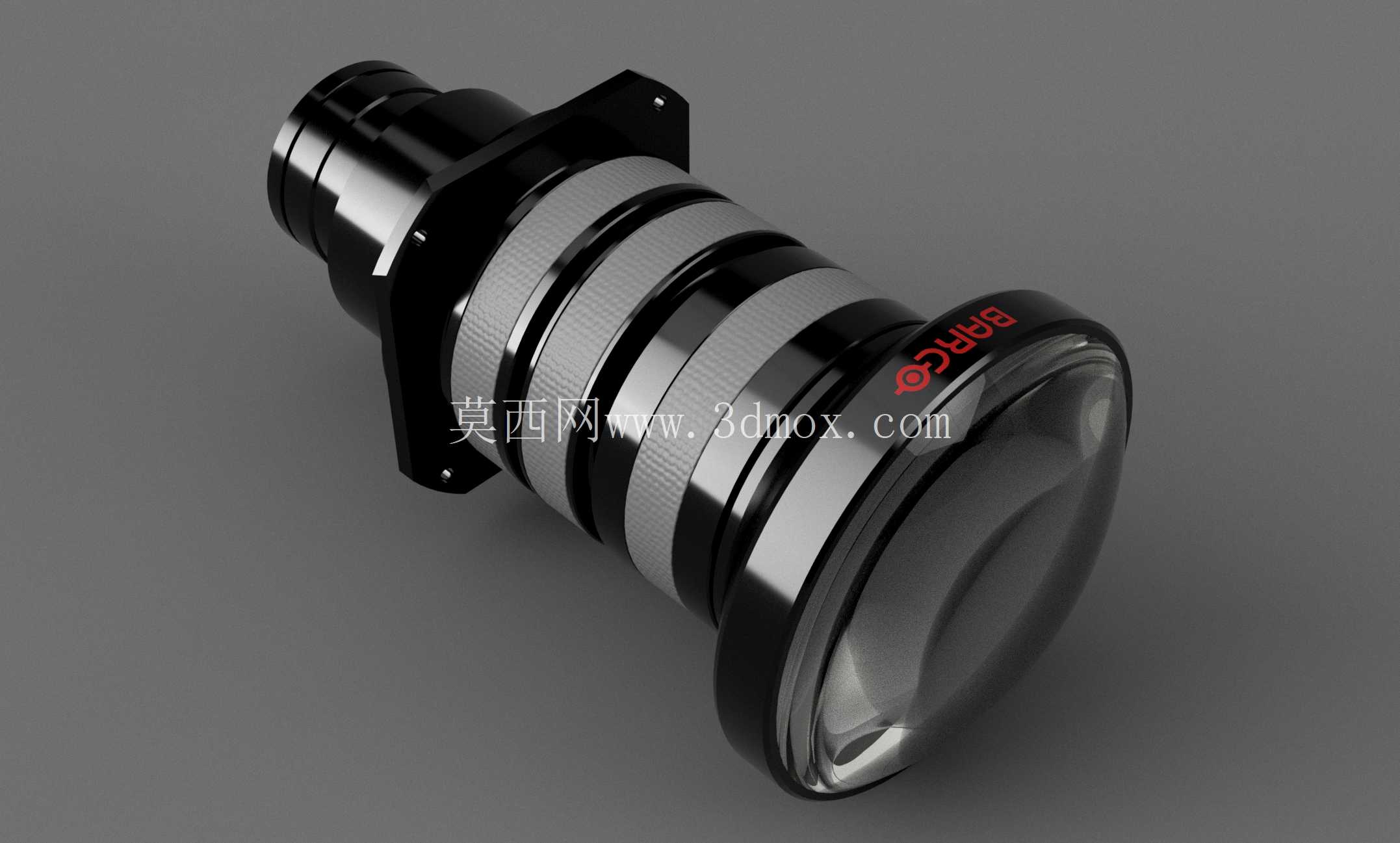

　　在专业投影显示系统的搭建环节，投影镜头是决定画面成像质量、投射适配范围的核心光学部件，本次拆解还原的巴可QCLD镜头，主要适配SXGA分辨率级别的工程投影机，广泛应用于中型影院固定放映、大型会议室沉浸式投影、展厅弧幕融合显示等场景，这类场景对镜头的光通量利用率、边缘畸变控制、焦距调节精度都有远高于消费级投影设备的要求。从实际使用需求出发，这类工程投影镜头首先要满足长时间高亮度光源照射下的结构稳定性，巴可的这款QCLD镜头采用多组金属隔圈搭配防滑橡胶调焦环的结构，调焦环表面做了细密的周向滚花处理，手动调焦时阻尼均匀，不会出现调焦卡顿或者滑位的问题，即使在设备吊装的高空场景下，运维人员也能通过长杆辅助完成精准对焦。

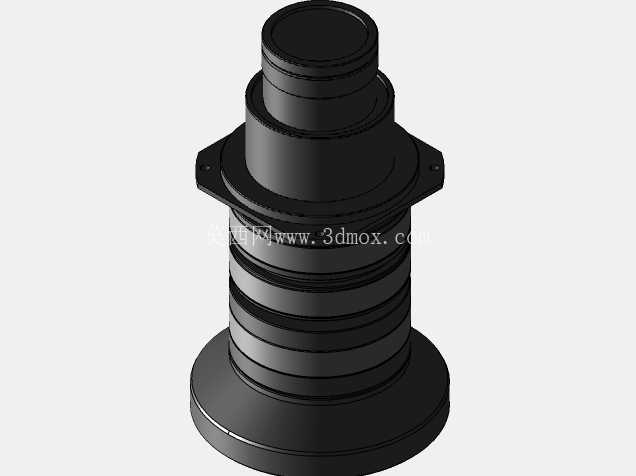

　　镜头的安装端采用标准的法兰卡口结构，法兰盘上预留了三个对称分布的固定螺孔，安装时可以快速与投影机机身的镜头座对位锁紧，安装边界上，镜头整体为同轴圆柱阶梯结构，最大外径处为前端光学镜片保护罩位置，向后逐段收窄，调焦段的外径尺寸统一，不会出现调焦时镜头外壁与机身安装位剐蹭的问题，镜头尾部的光学接口尺寸严格匹配SXGA系列投影机的DMD芯片成像面尺寸，确保光线可以完整覆盖成像区域，不会出现暗角或者画面裁切的问题。

　　从光学结构设计来看，这款镜头采用多片式球面与非球面镜片组合的设计思路，镜片之间通过黑色阳极氧化处理的金属隔套分隔定位，隔套内壁做了消光螺纹处理，可以有效减少镜片之间的杂光反射，避免高对比度画面下出现眩光或者鬼影问题，投射比覆盖0.85:1的短焦区间，适合在空间纵深有限的放映场景下投射大尺寸画面，不需要额外搭配镜头转接附件。镜头的外壳主体采用铝合金材质加工，表面做了黑色硬质氧化处理，既可以减轻镜头整体重量，降低投影机镜头座的承重负载，又能提升外壳的耐磨性能，避免日常安装调试过程中刮蹭掉漆影响外观，前端的镜片边缘做了凸起的保护唇边，即使镜头意外磕碰平面物体，也不会直接接触到最外层的光学镜片，降低运维过程中的镜片损坏风险。

　　在结构细节上，镜头上的品牌标识采用凹刻填漆工艺，长期使用不会出现标识磨损脱落的问题，调焦环的转动行程经过精准调校，从最近对焦距离到无穷远对焦的转动角度控制在合理区间，既不会因为行程过短导致调焦精度不足，也不会因为行程过长增加调焦操作的时间。实际选型适配时，这款镜头的光轴同轴度公差控制在微米级，安装后不需要额外进行光轴校准，就可以保证画面中心与边缘的清晰度一致，搭配三片式DMD芯片的SXGA投影机使用时，可以完整还原4:3比例的画面分辨率，画面边缘的几何畸变控制在1%以内，满足多台投影融合场景下的画面拼接要求，不会出现拼接处画面错位或者重影的问题。对于结构设计从业者来说，这类工程光学镜头的建模重点在于还原各段镜筒的配合公差、调焦机构的运动行程、安装法兰的定位尺寸，建模过程中需要注意镜片组的同轴度约束，确保各镜片的光轴处于同一条直线上，同时要预留出镜片安装的隔圈厚度空间，避免出现装配干涉的问题，镜筒外壁的退刀槽、固定螺孔的沉头深度这些细节结构也需要准确还原，才能保证模型可以直接用于后续的结构验证或者3D打印适配配件制作。
